Construction d'un Excalibur
NOUVEAU : Le scan du plan original !...
| L'Excalibur est un
planeur de voltige conçu par Eric Poulain.
Il peut être réalisé en version pure ou en version électrique. Ses caractéristiques : -envergure : 2,60m - longueur : 1,45m - surface alaire : 52 dm² - corde aile : 250/150 mm - profil : SB96V/VS |
 |
 |
 |
La présentation de l'Excalibur parue dans Looping : l'article, plan des ailes, du fuselage, de la partie fixe de la dérive, la partie mobile, du stab et NOUVEAU : Le plan complet !...
Voici le détail de la construction des ailes :

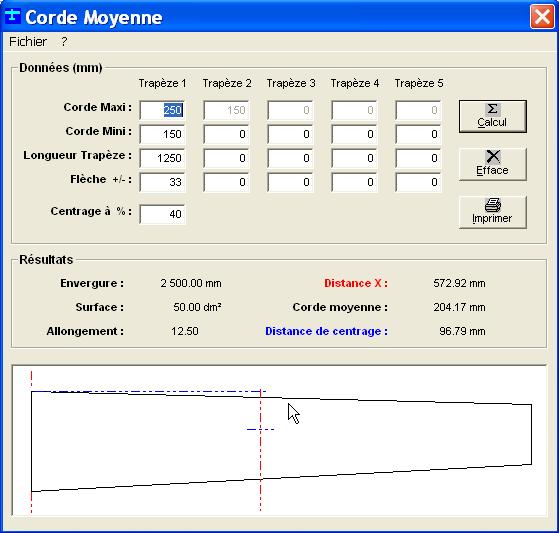

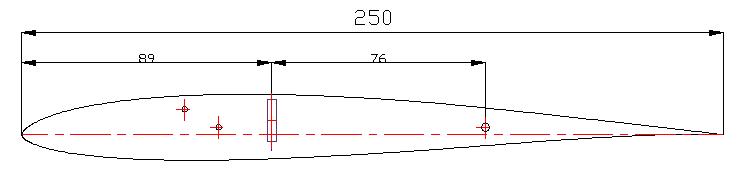

La définition des surfaces et de la nervure d'emplanture :

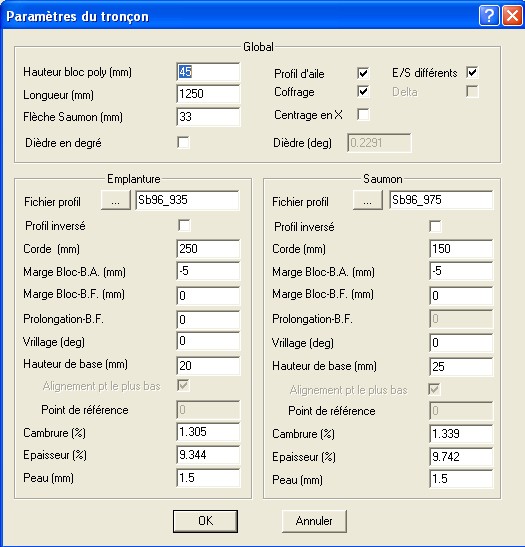

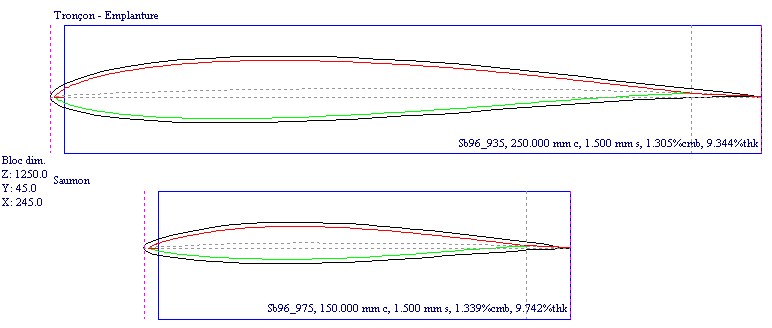

Le paramétrage des troncons sous GMFC :

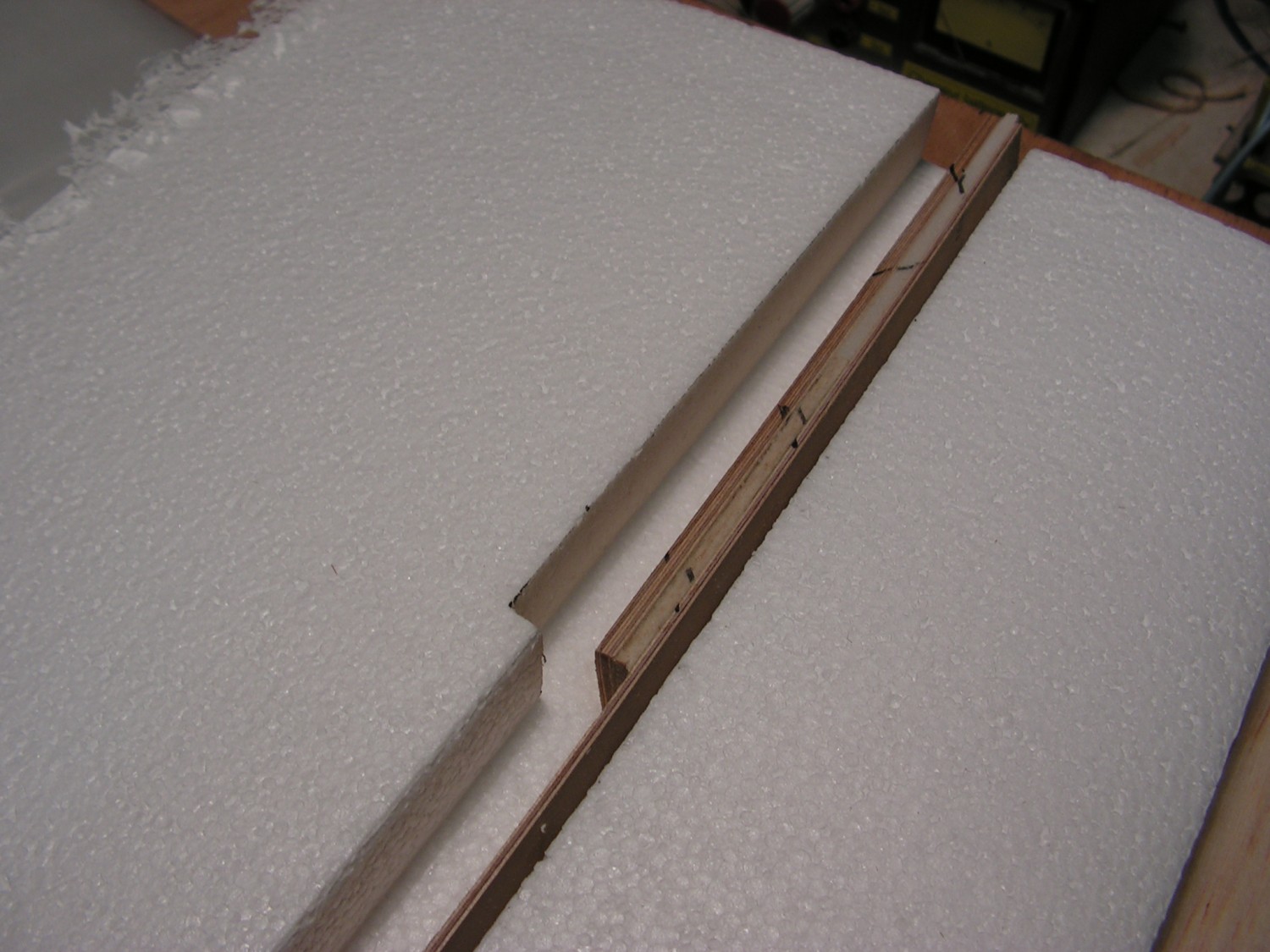

Découpe des noyaux d'aile puis du longeron avec ma table de découpe et le logiciel GMFC :

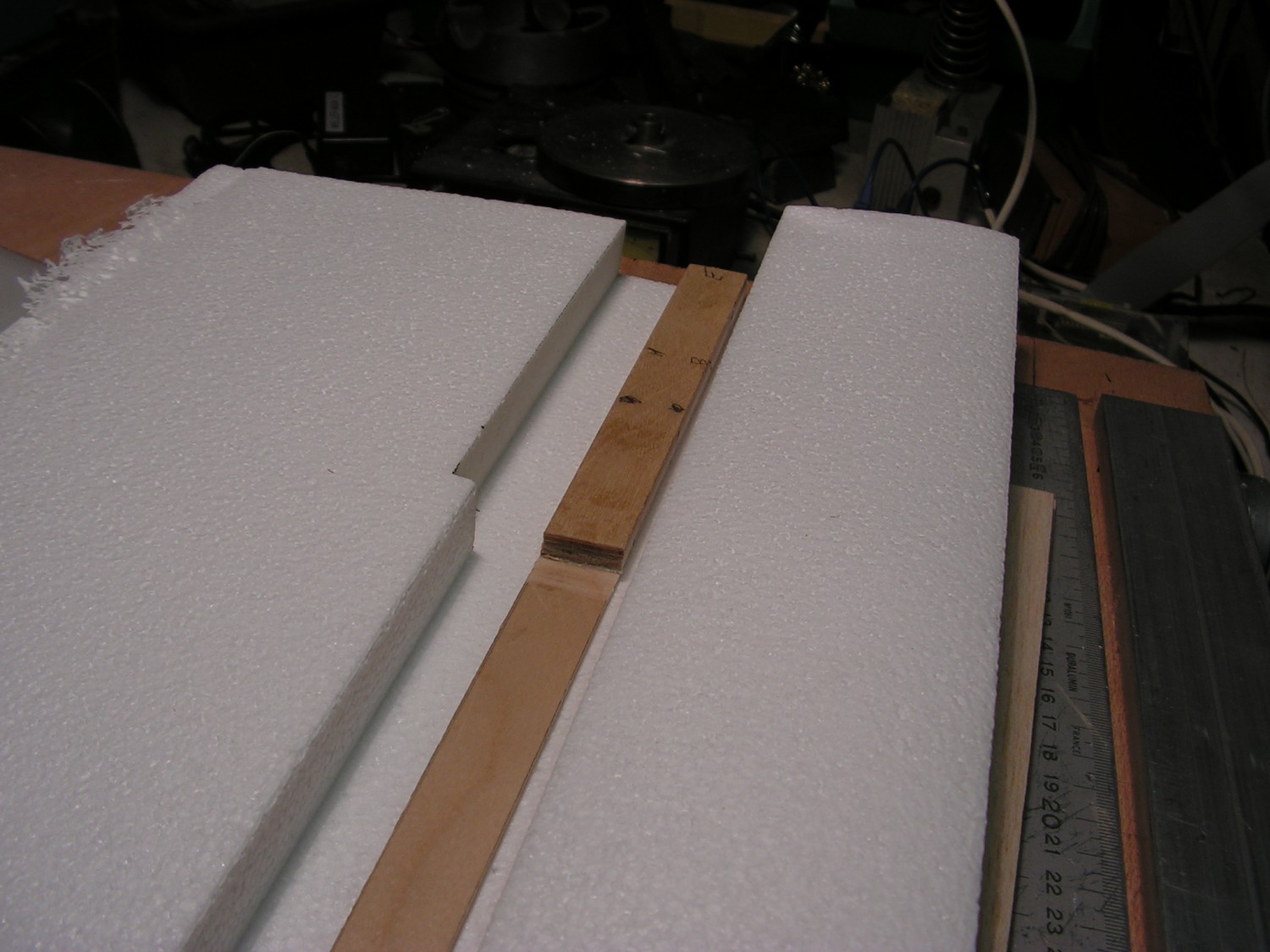

Préparation du longeron (CTP 15/10) et du boitier de clé d'aile (CTP 30/10) :

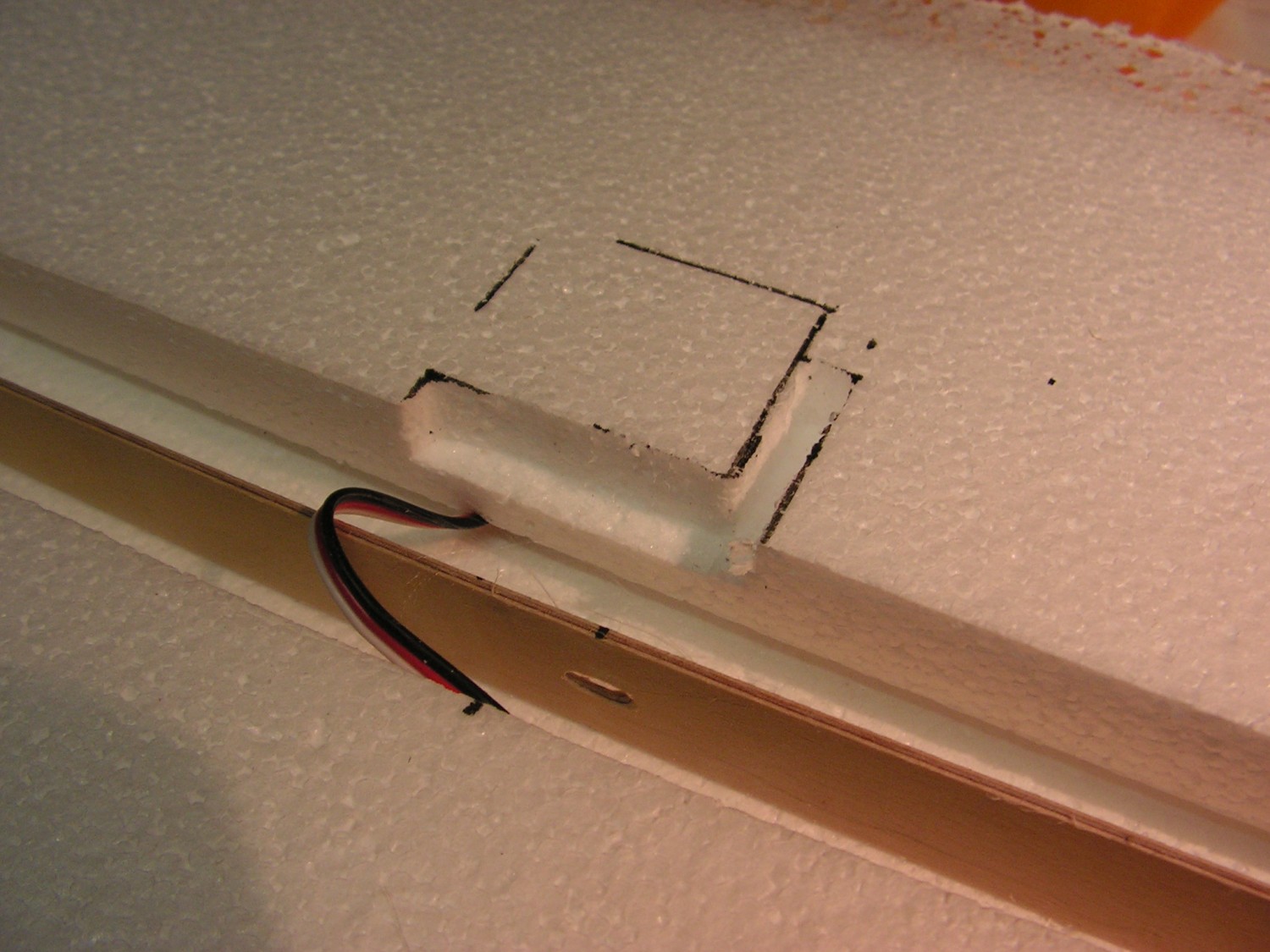

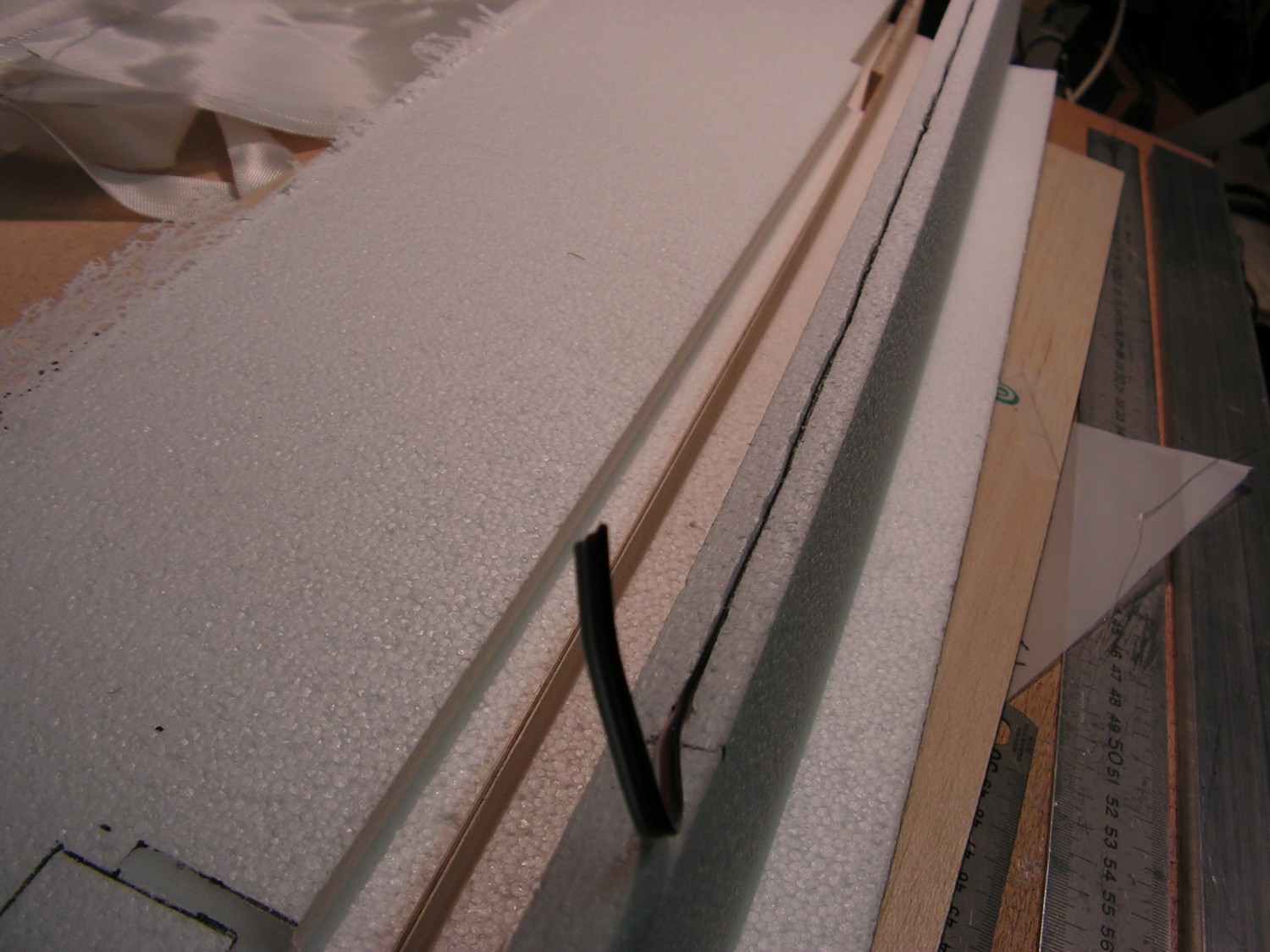

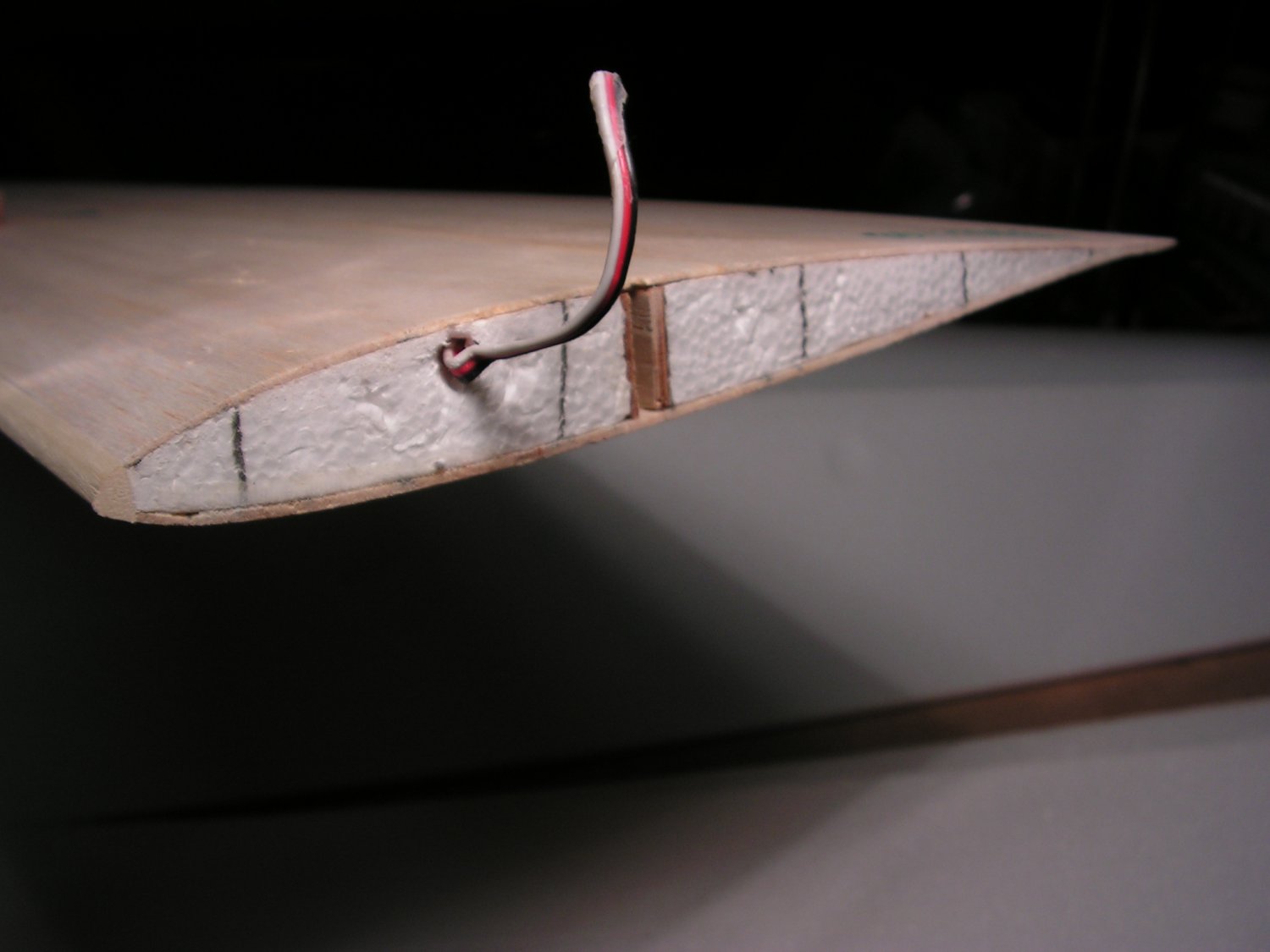

Passage des fils de servos le long du longeron (fraisage à la dremel) :

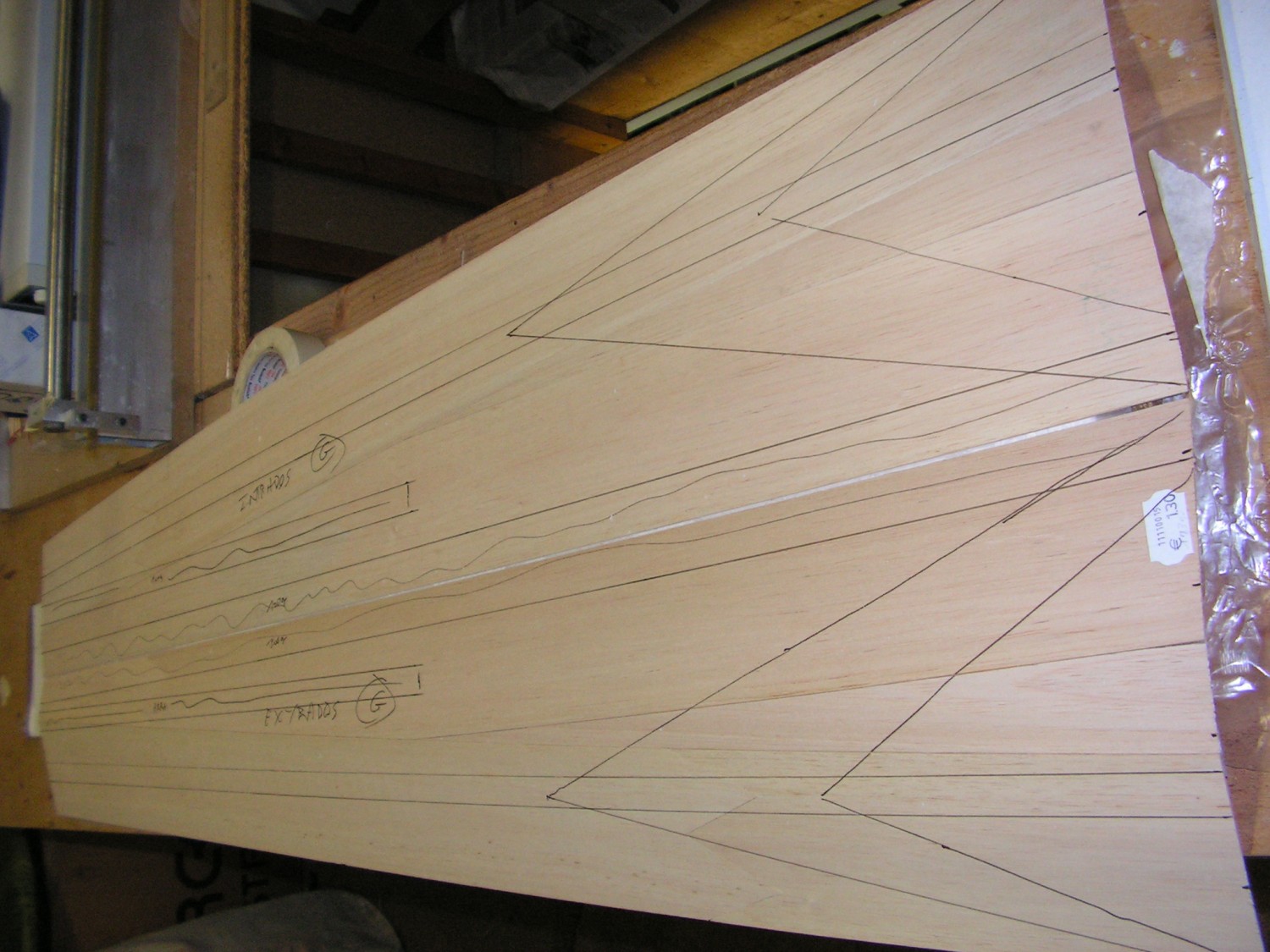

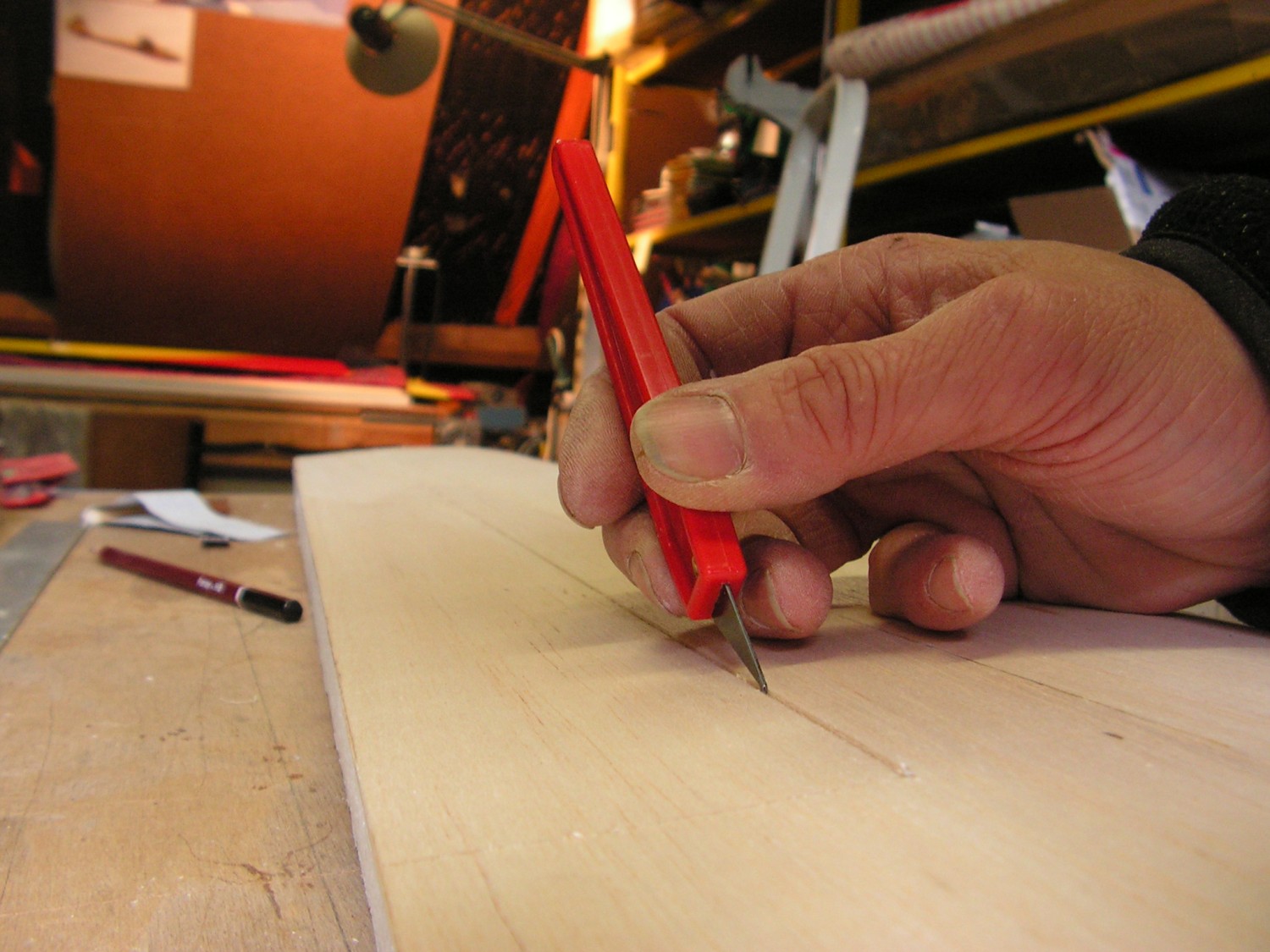

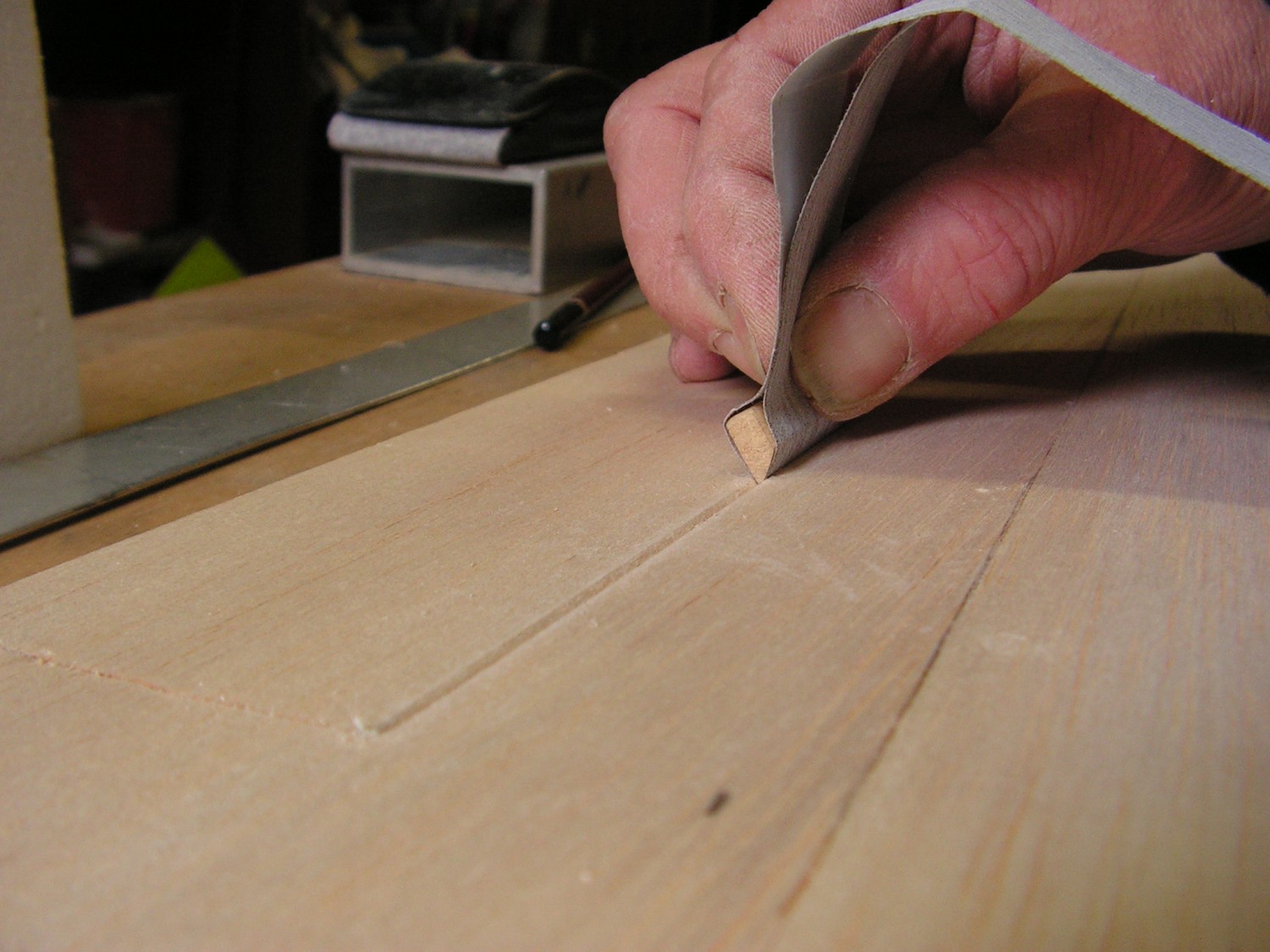

Préparation des coffrages (balsa plume 15/10) par réalisation d'entures et marquage position des renforts en fibre. Triangle en Fdv 120gr, renfort BdF en FdV 120gr largeur 50mm coté extrados, renfort dessus/dessous longeron en carbone UD 125gr de largeur 25mm, tissu d'arrachage coté extrados pour l'articulation des ailerons.
Coffrage sous vide des 2 ailes
Je teste pour la première fois, l'articulation des ailerons par du tissu d'arrachage.

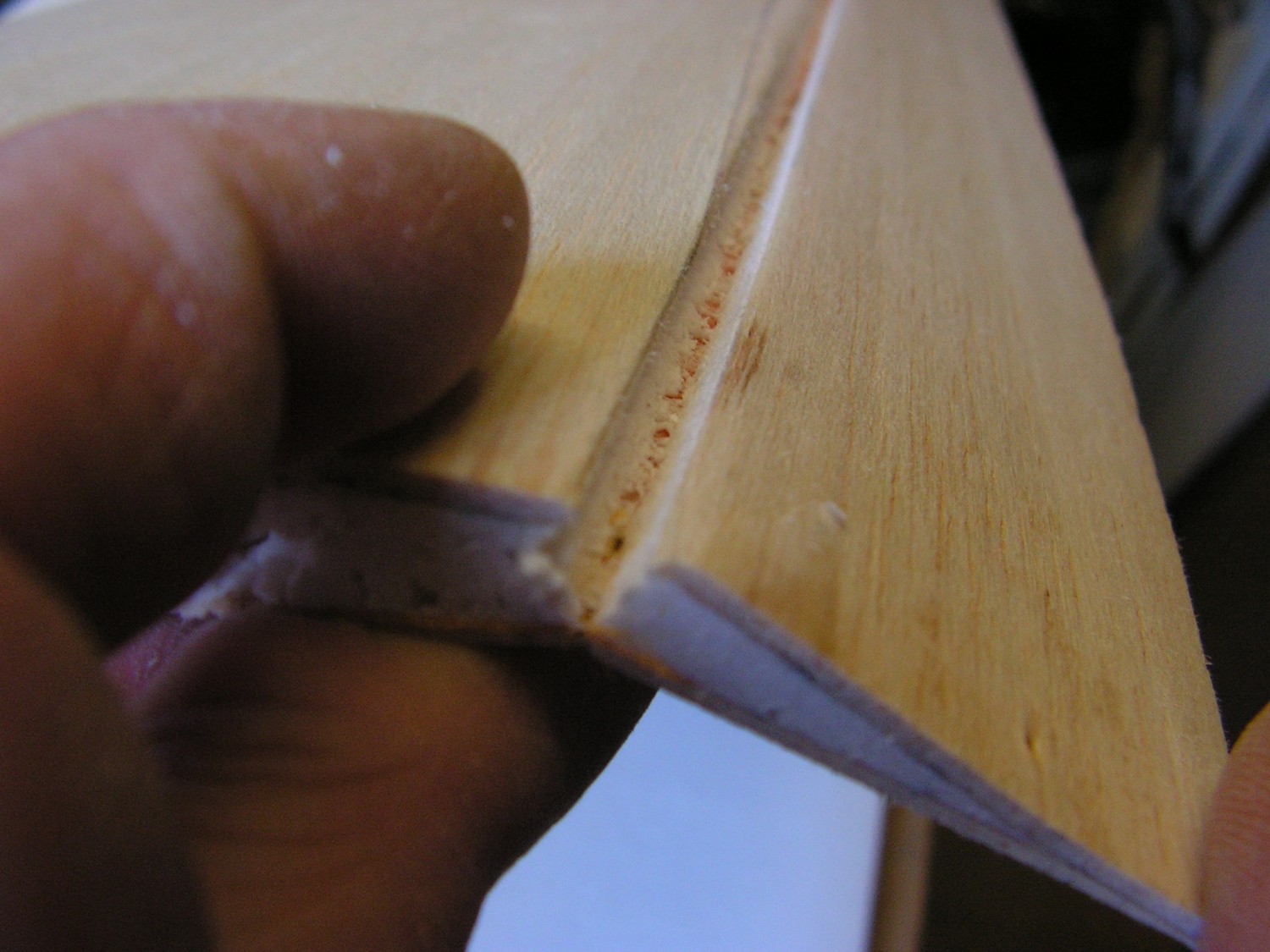

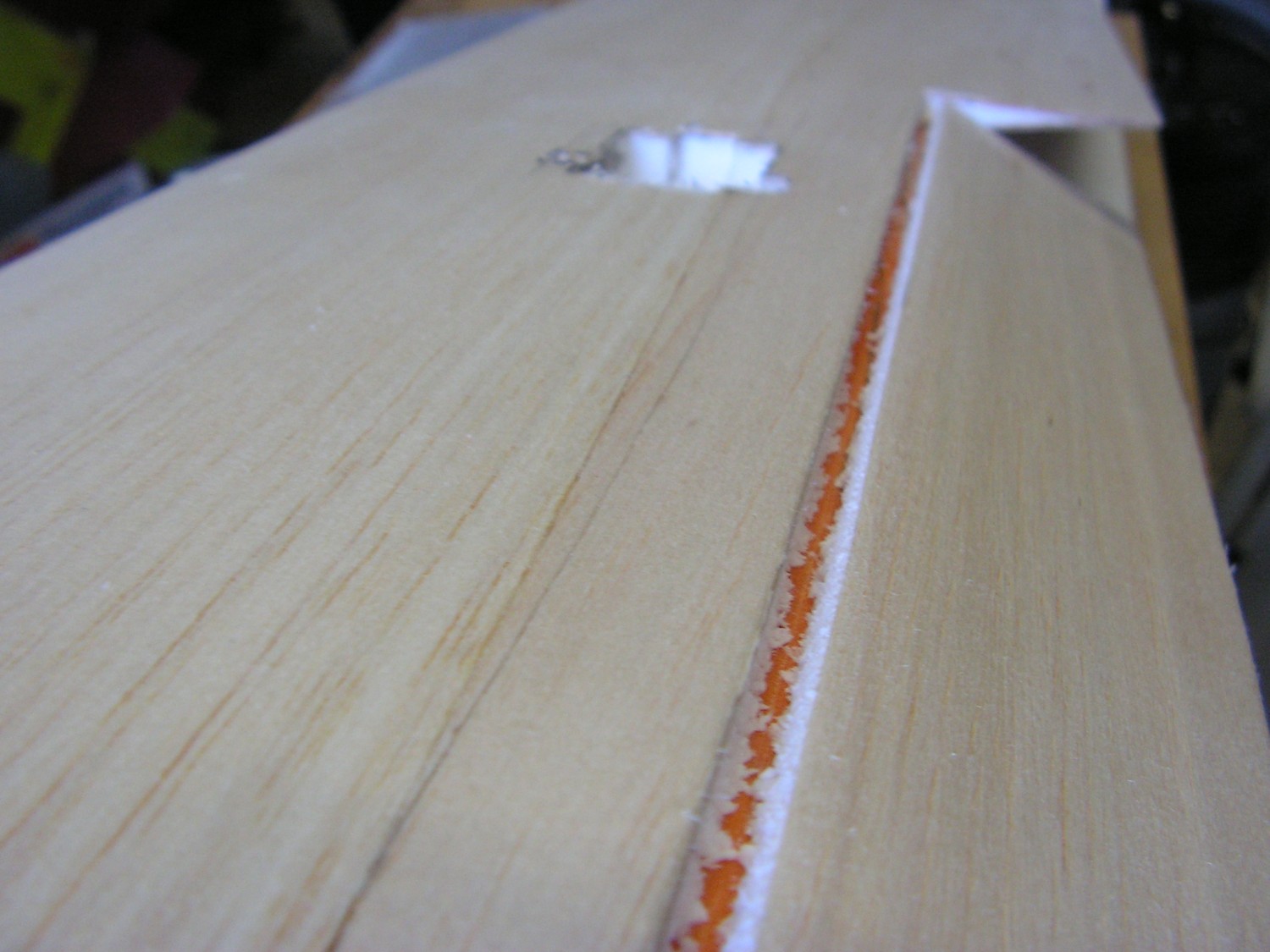

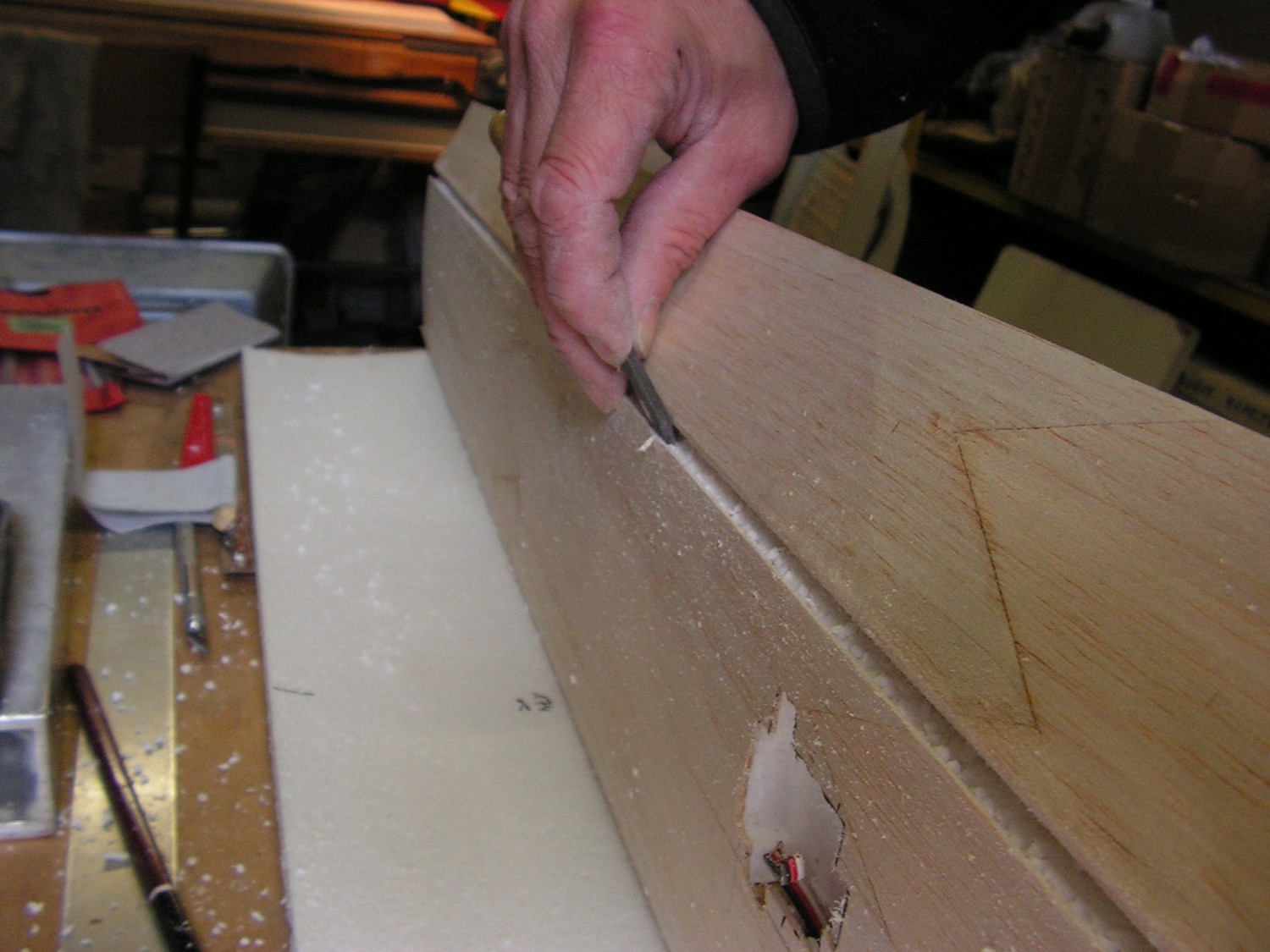

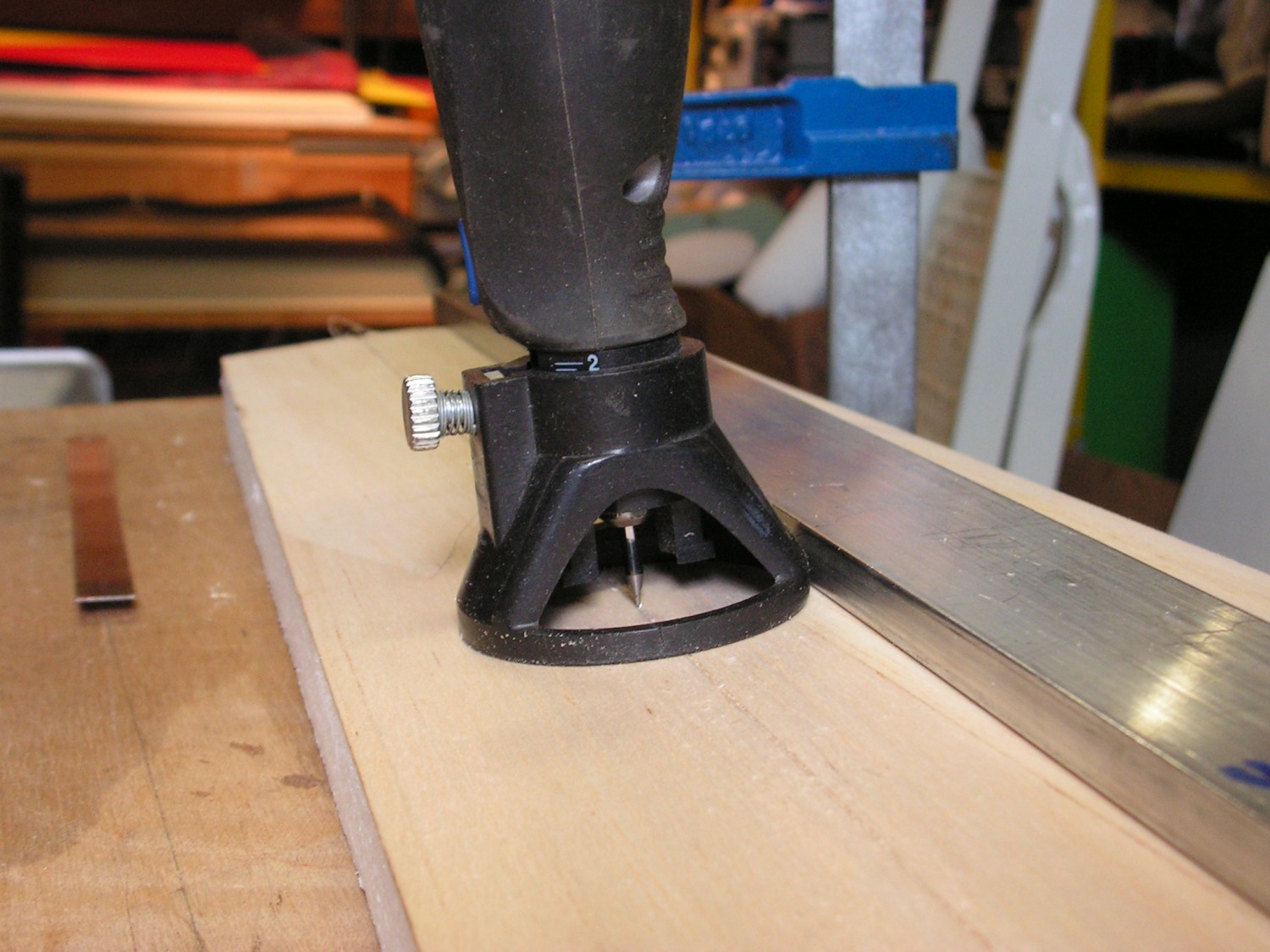

Découpe aileron jusqu'au tissu d'arrachage au cutter coté intrados, fraisage extrados articulation à la dremel :

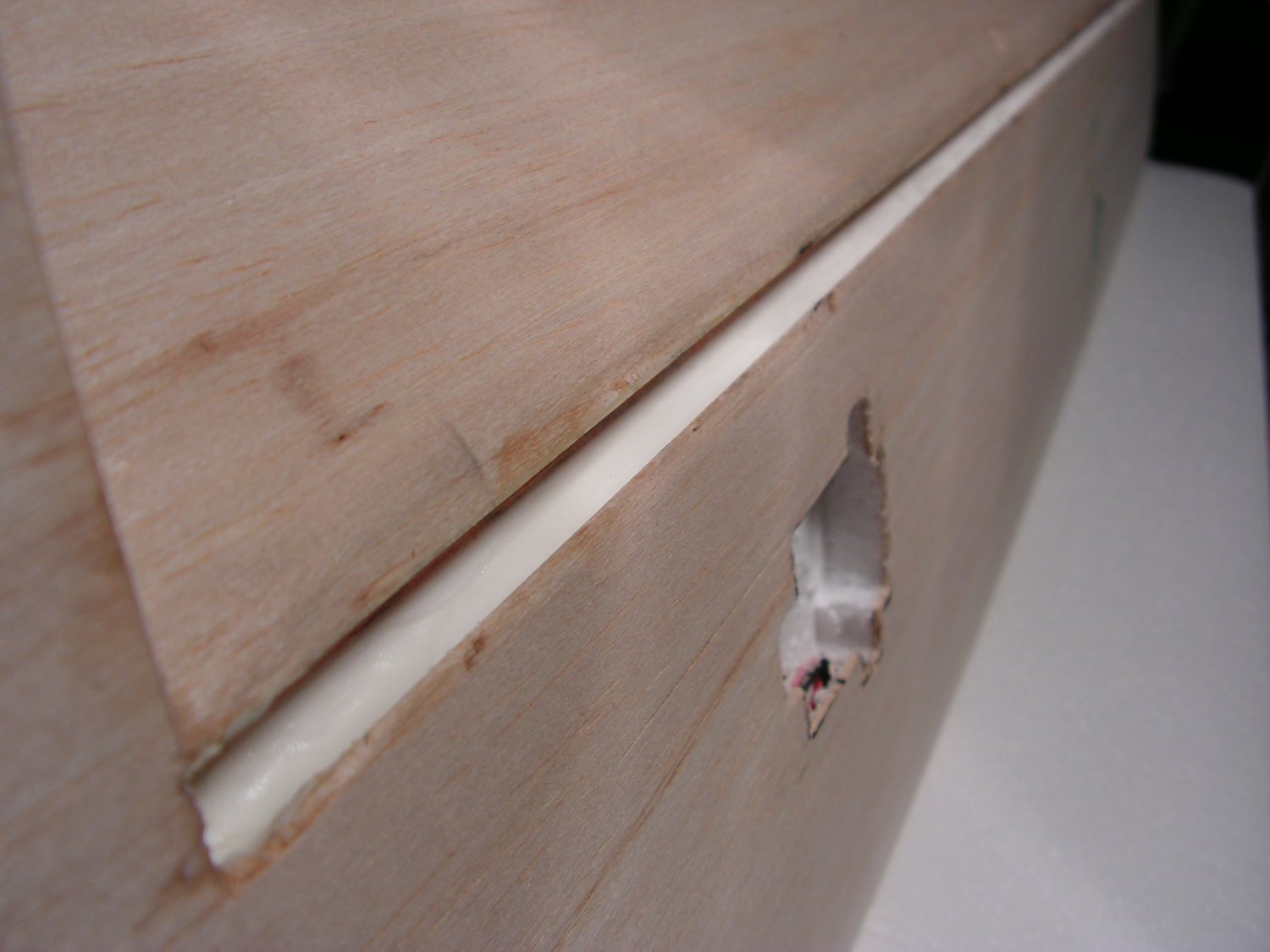

Renfort ailerons et découpe aile en creusant le polystyrène au fe à souder et remplissant le congé de microballon :
Collage des bords d'attaque (en samba 5mm) à la PU et ponçage au profil :

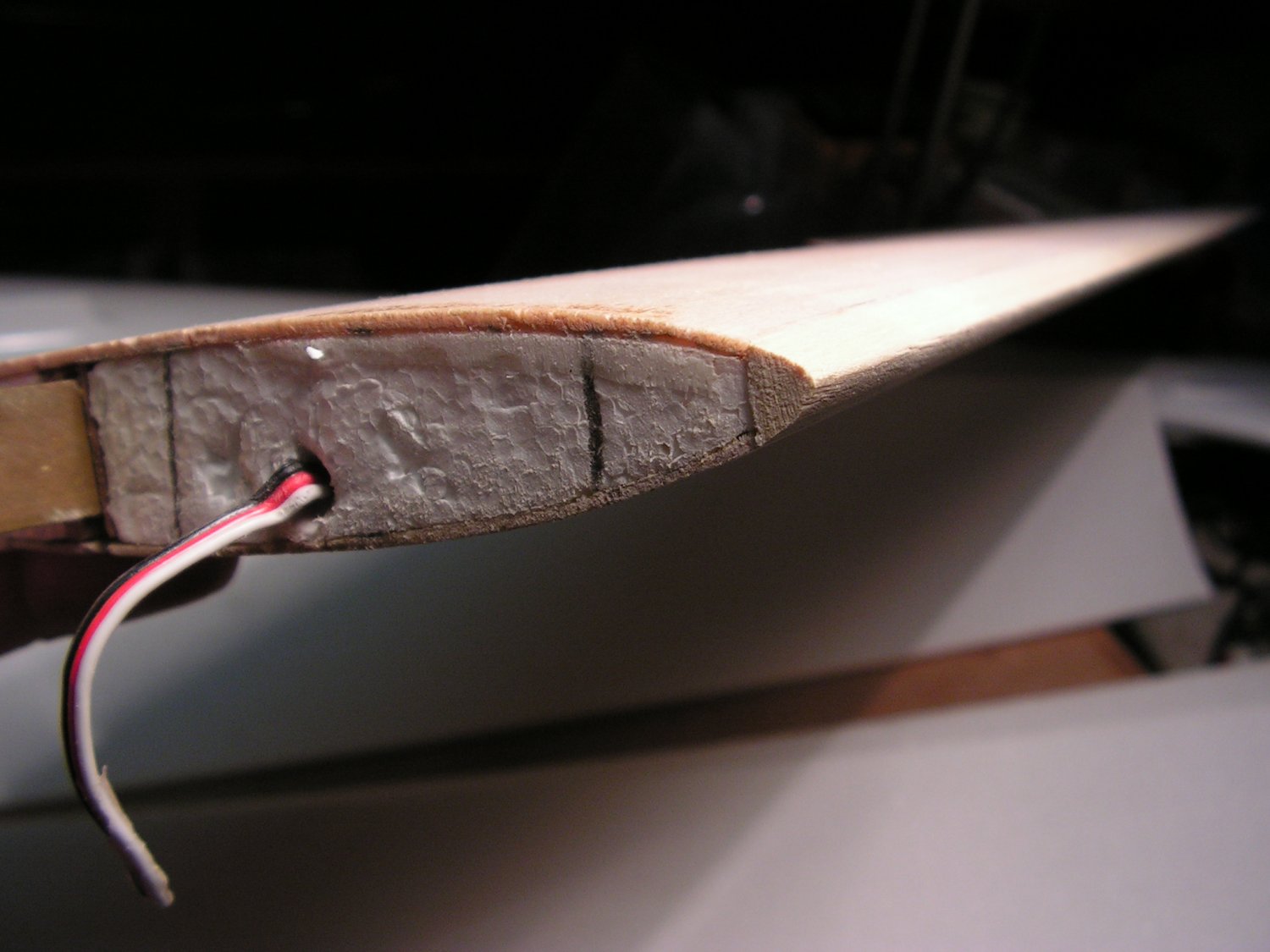

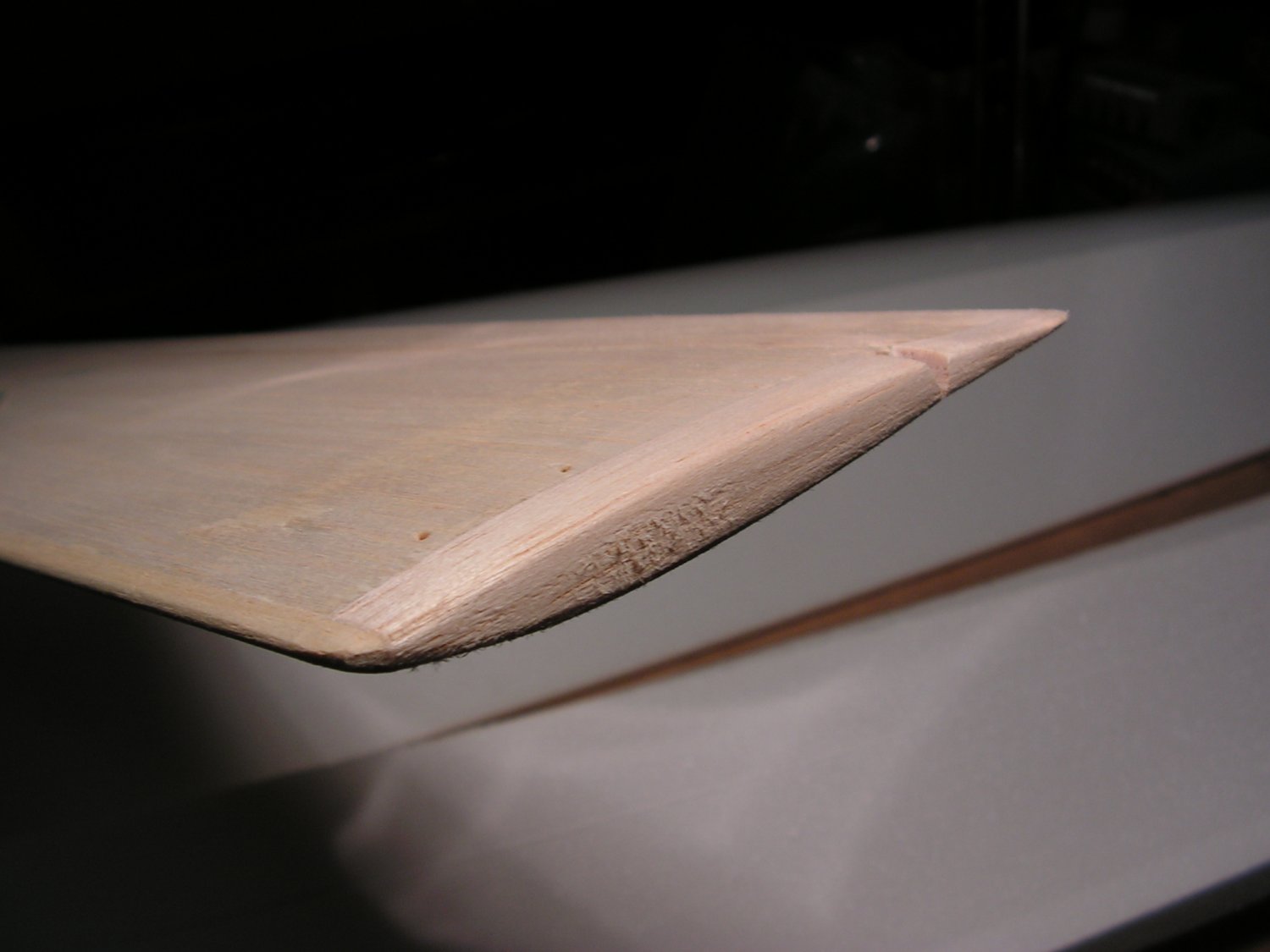

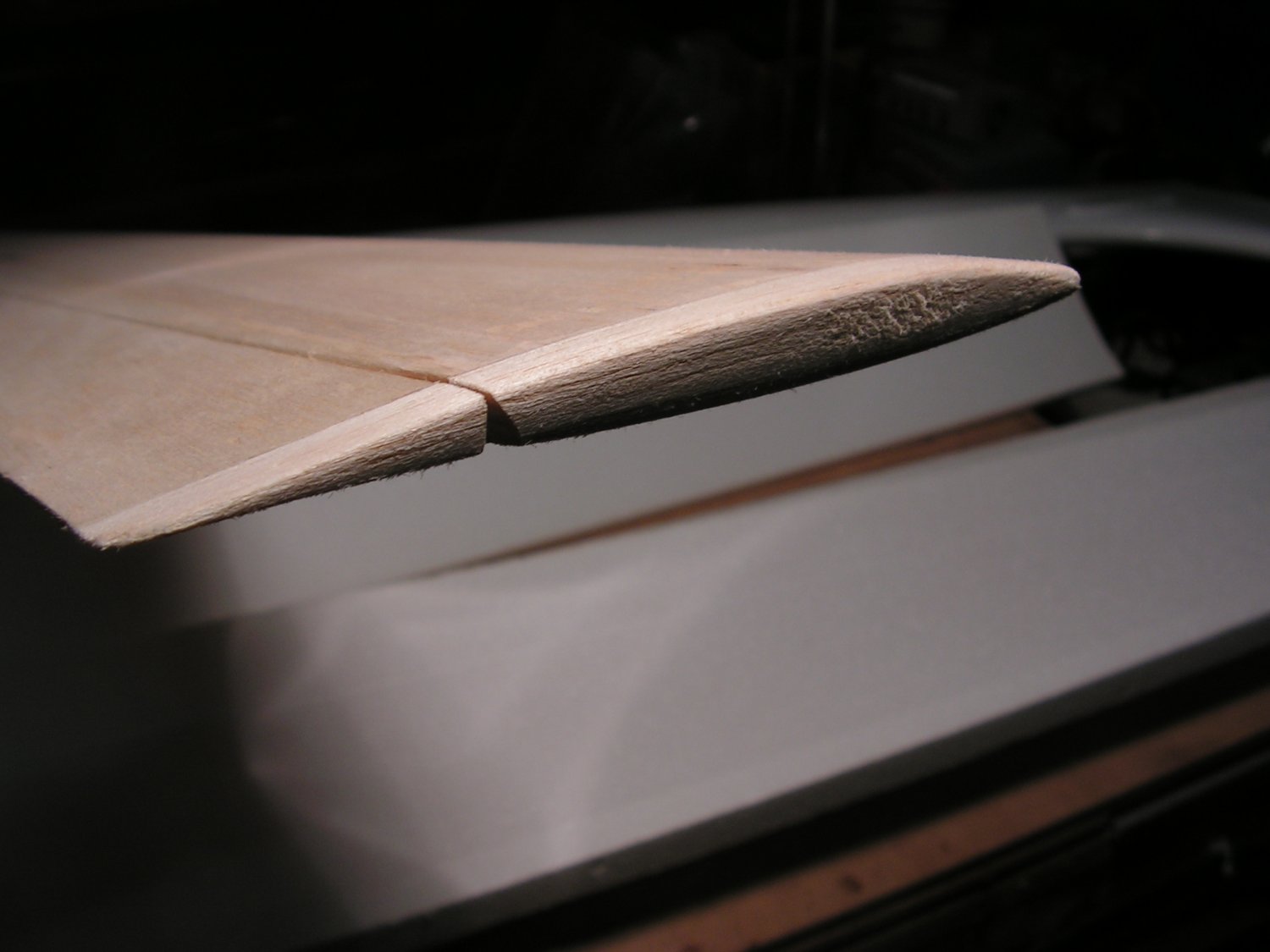

Collage des saumons (balsa largeur 10mm) à la PU et ponçage :

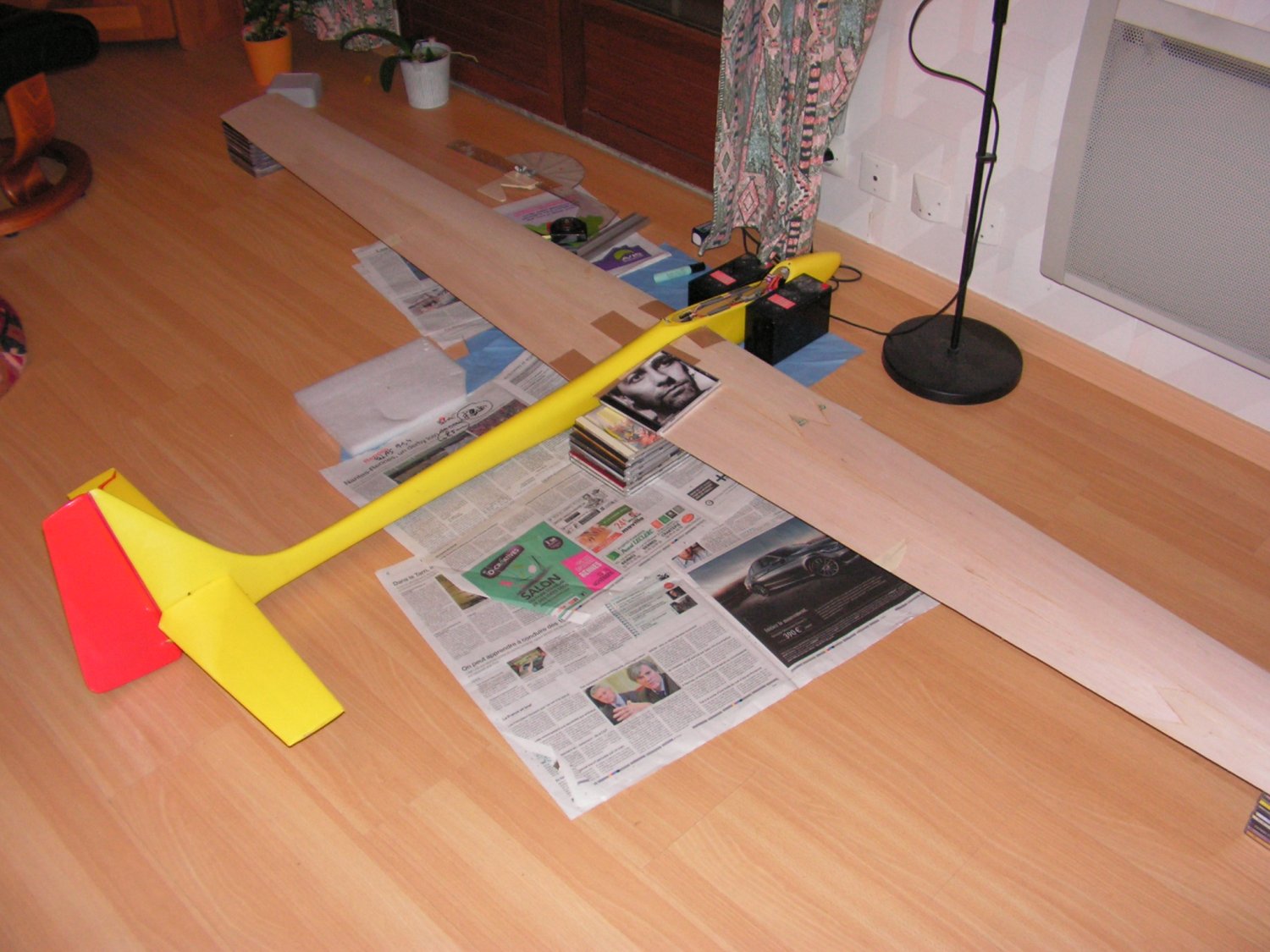

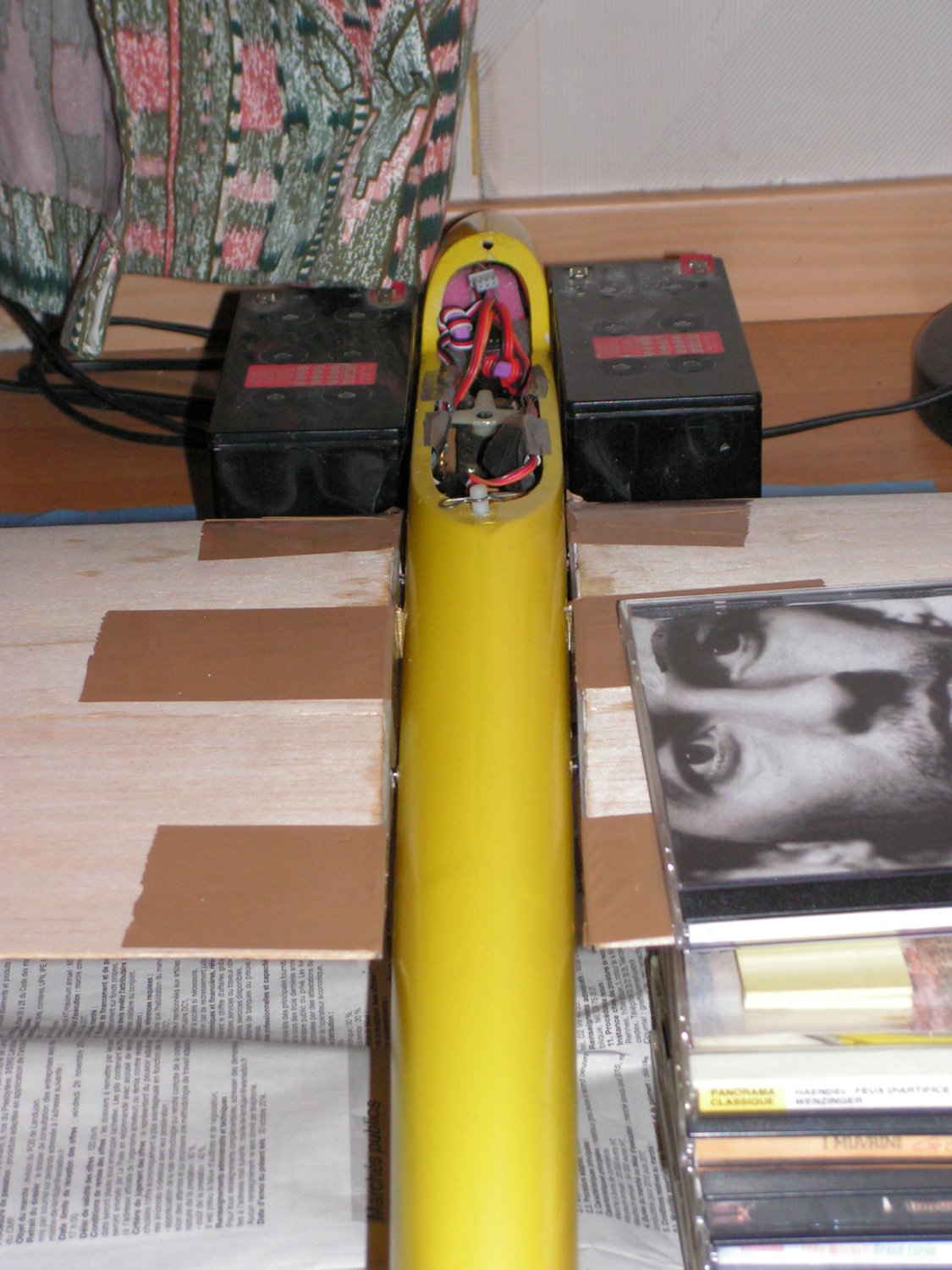

Il ne reste plus qu' à mettre en place les ailes sur le fuselage existant pour caler les fourreaux de clé d'aile dans leurs boitiers :

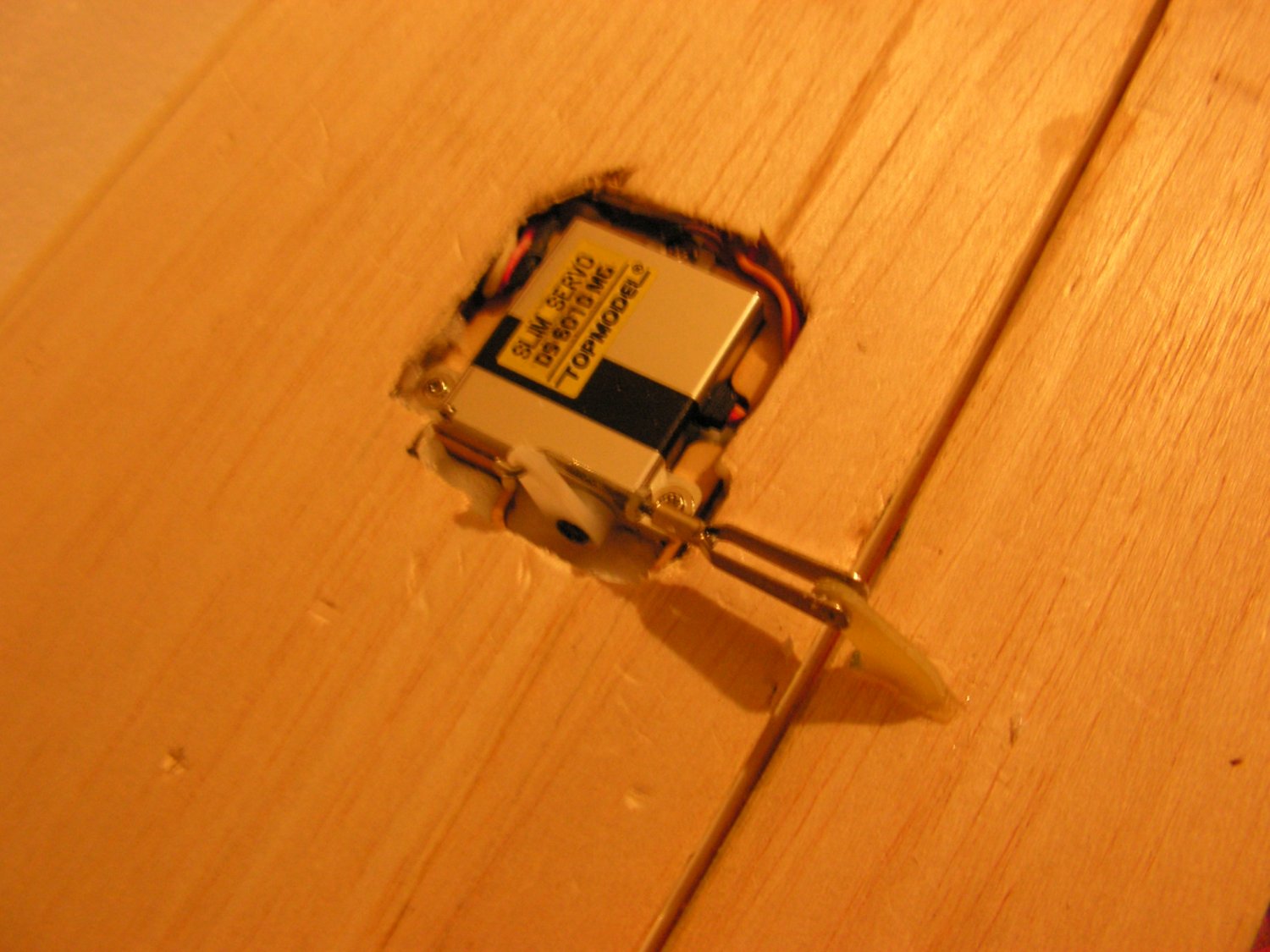

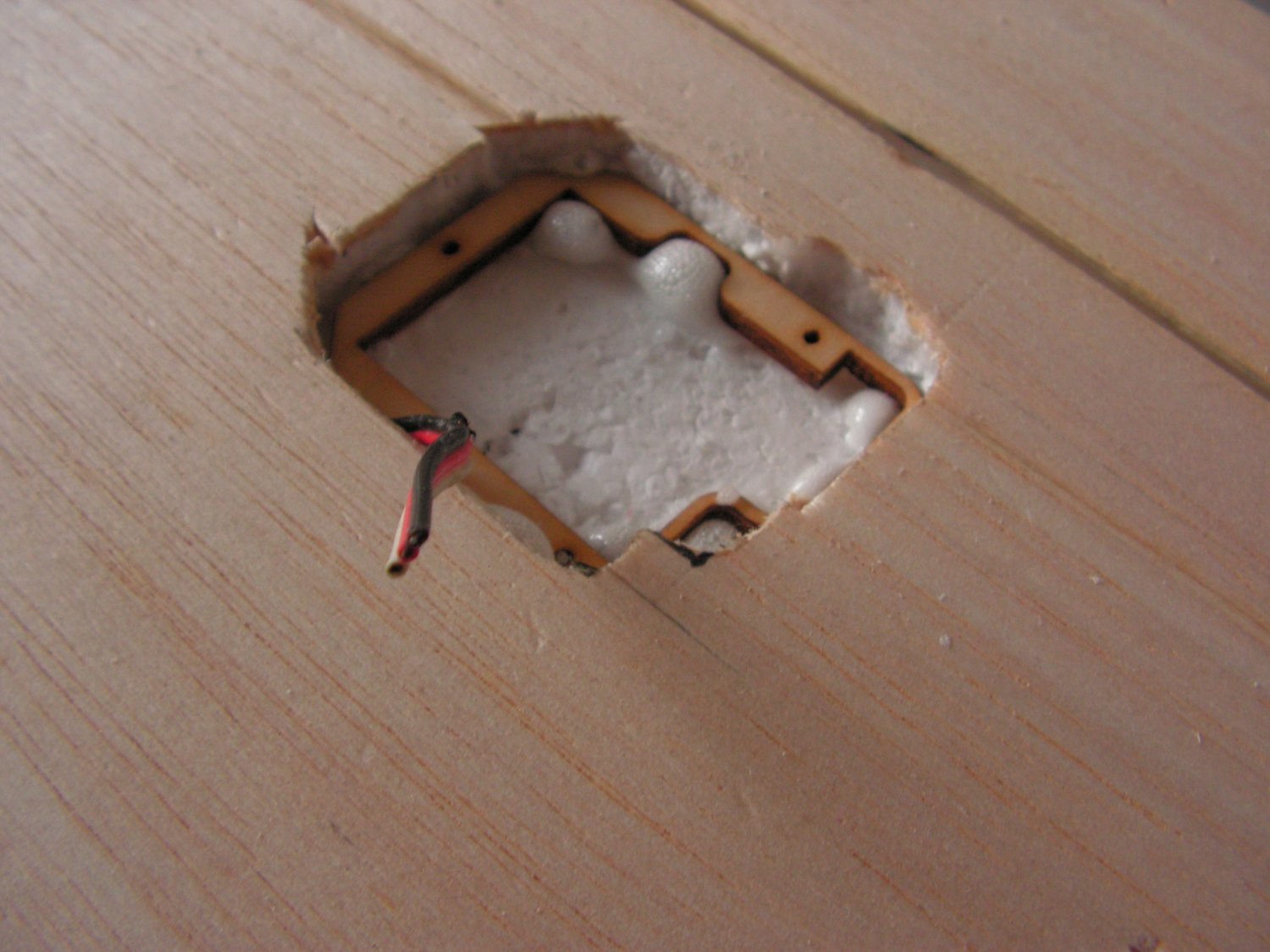

L'installation des servos Topmodel DS6010MG dans les ailes : servo moins bruyant et moins gourmand que le TGY S-712G monté sur mon AIR100
Voici le détail de la construction du Stab :

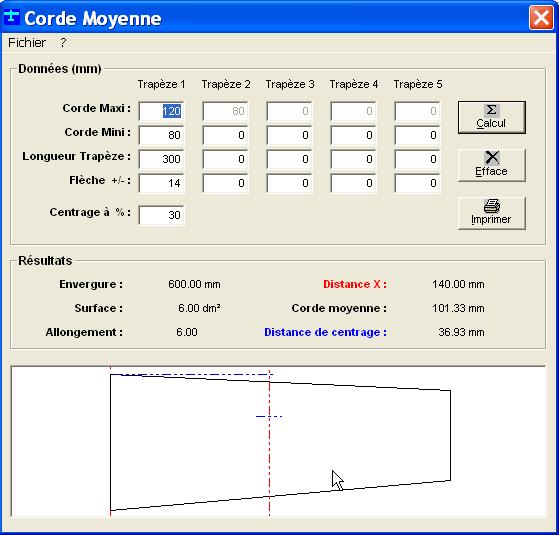

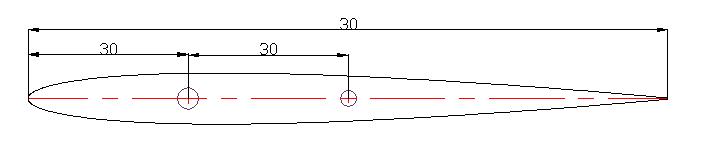

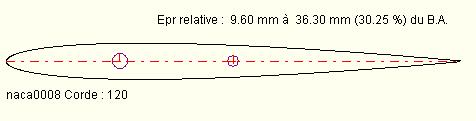

La définition des surfaces et de la nervure d'emplanture :

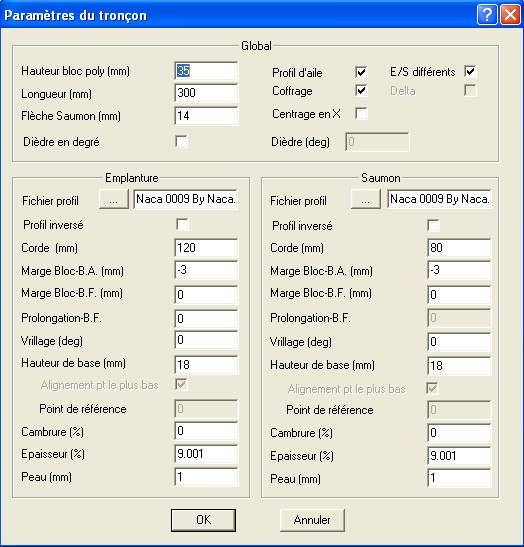

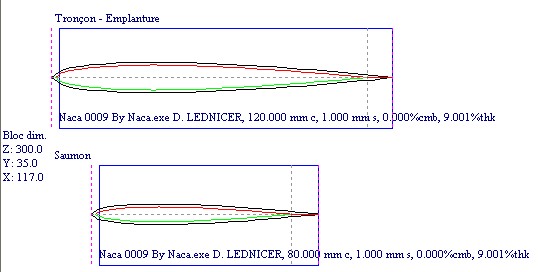

Le paramétrage des troncons sous GMFC :

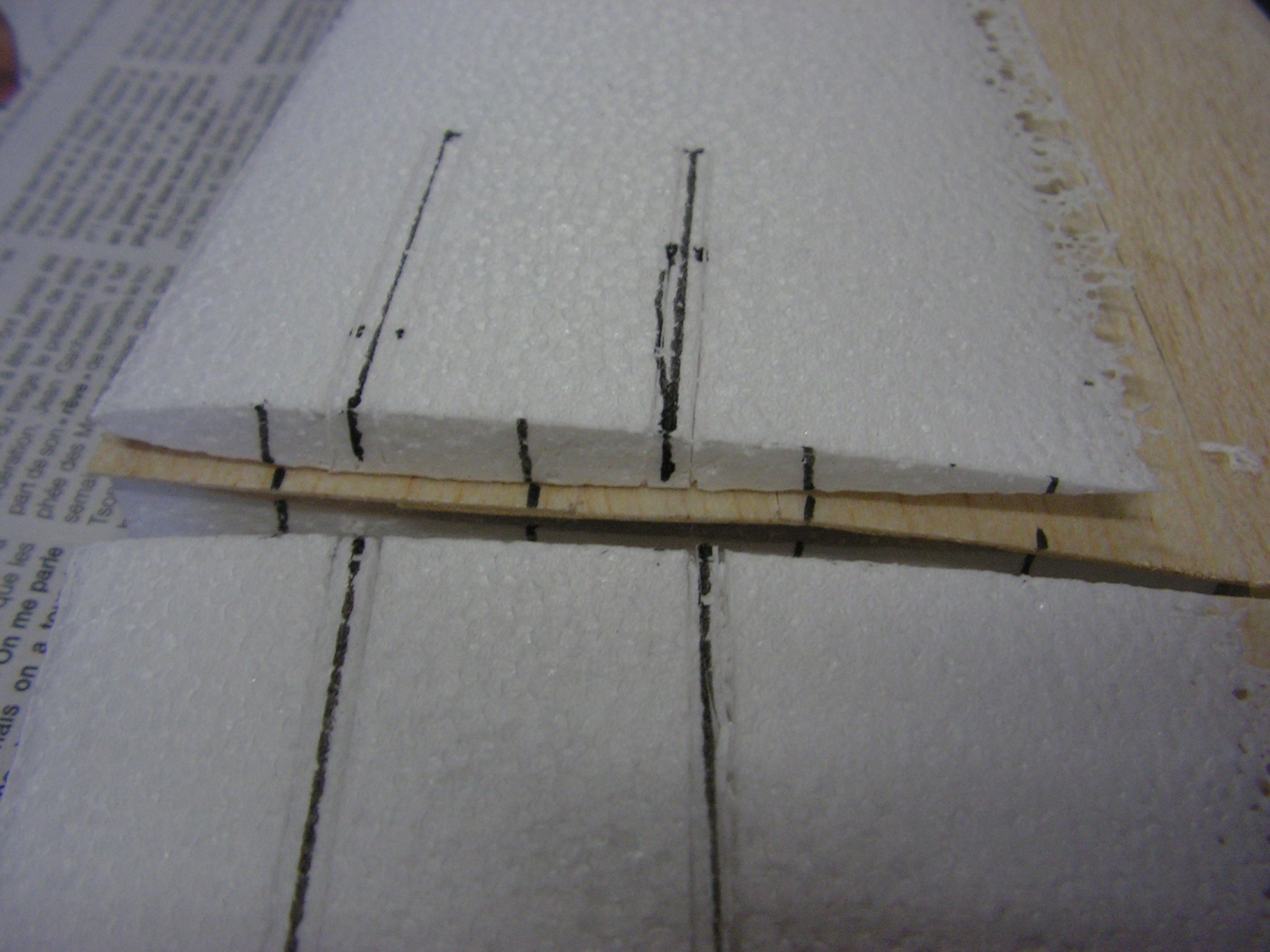

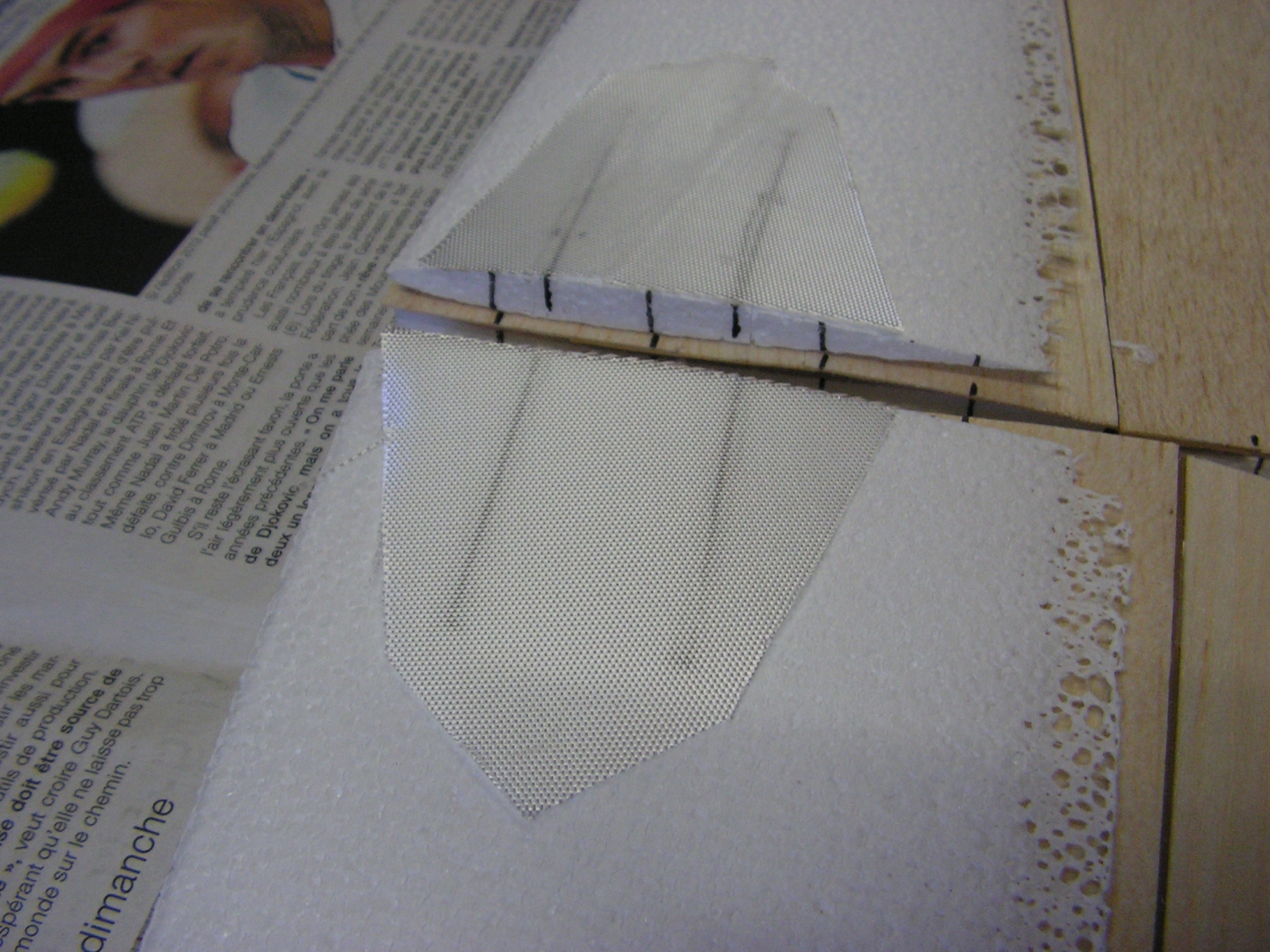

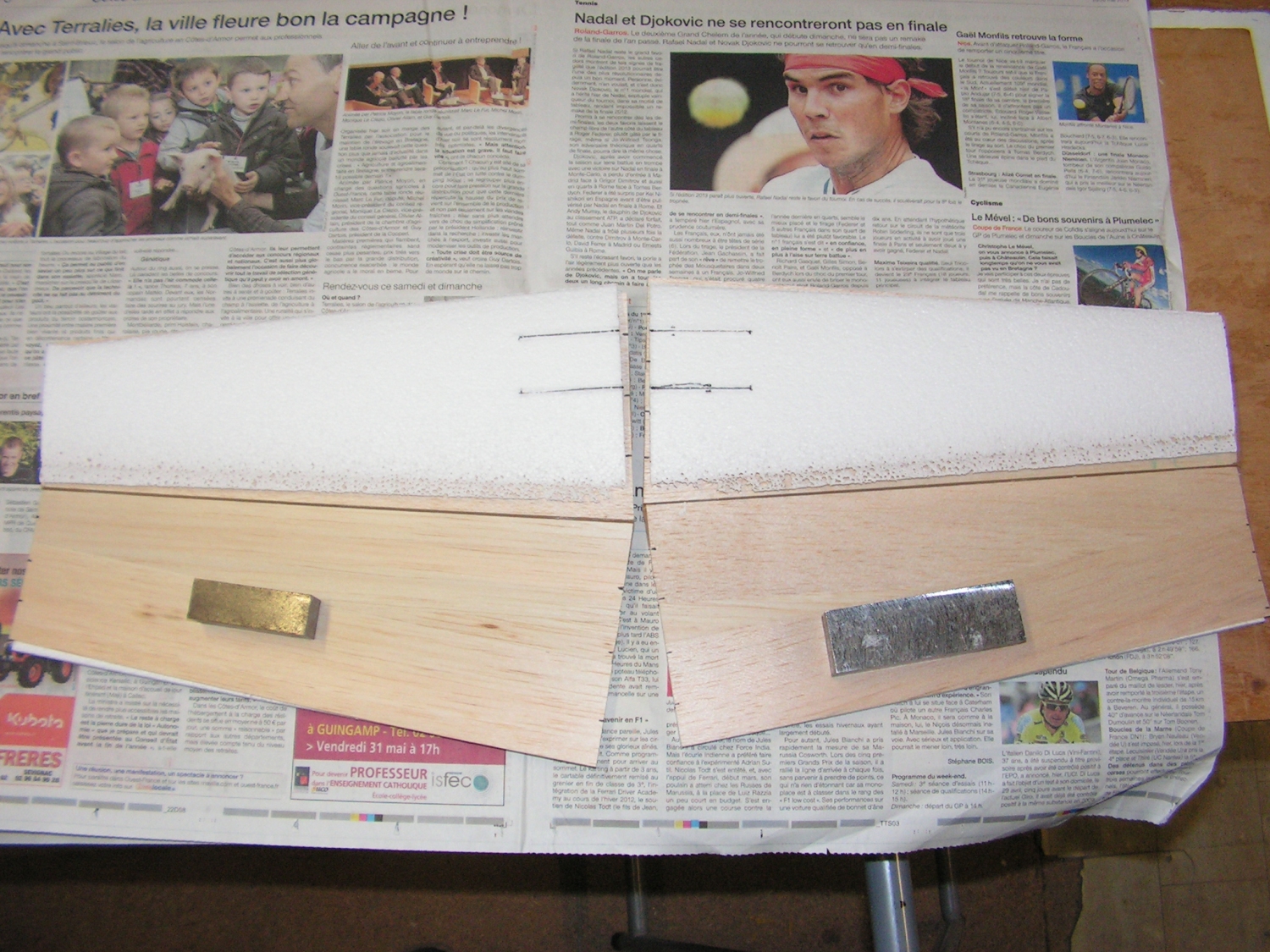

Découpe des noyaux et des renforts en FdV (100gr/m²) :

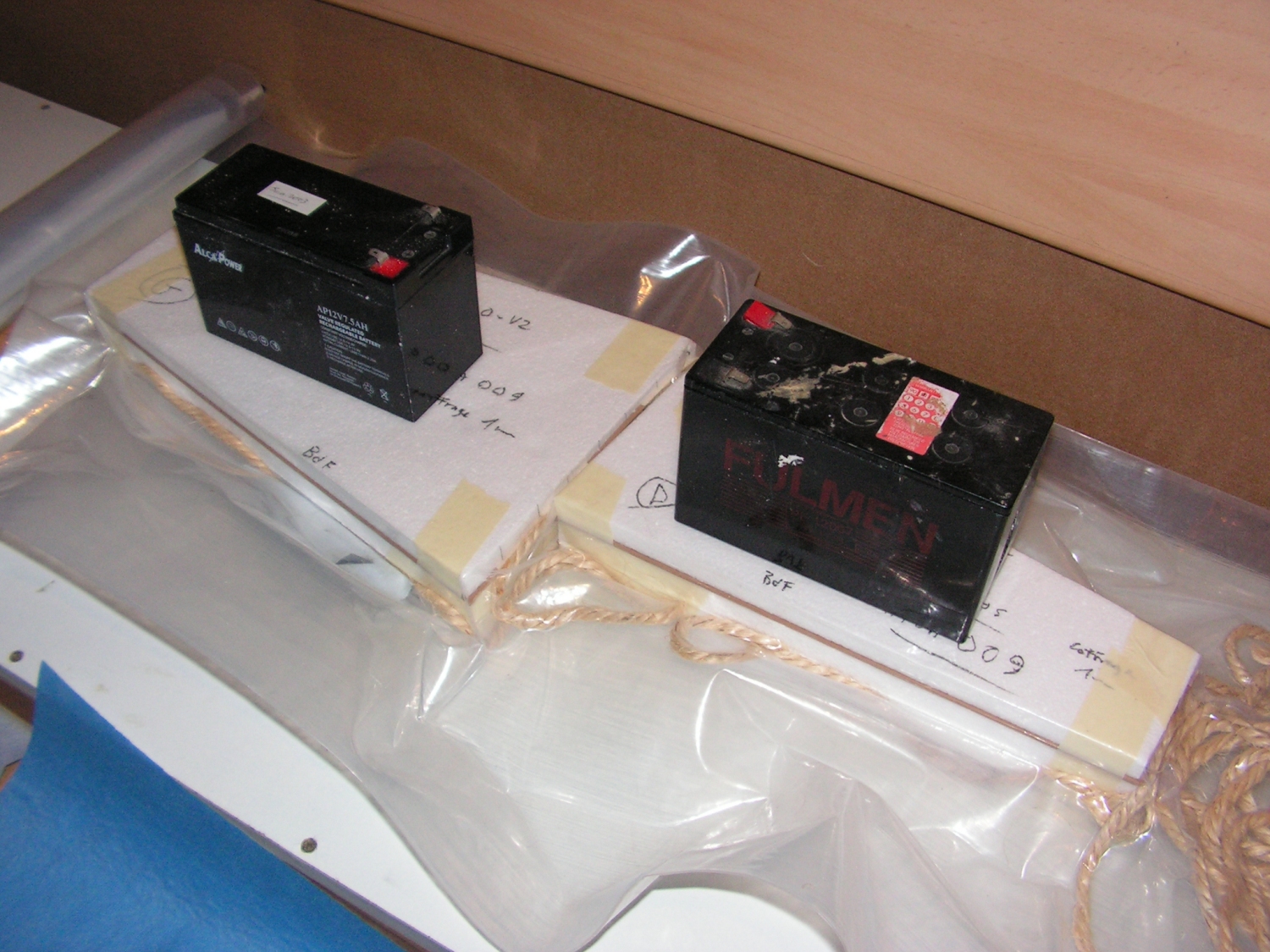

Mise sous vide et stratification à la résine epoxy :
Poncage, collage des bords d'attaque à la colle PU :
Collage des fourreaux de clé d'aile et des nervures d'emplanture :

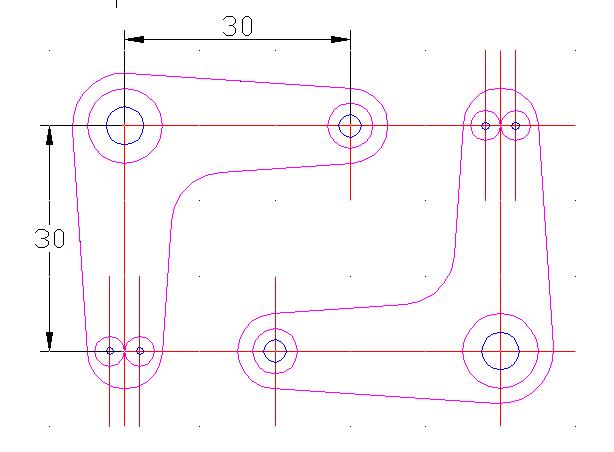

Le renvoi de profondeur :

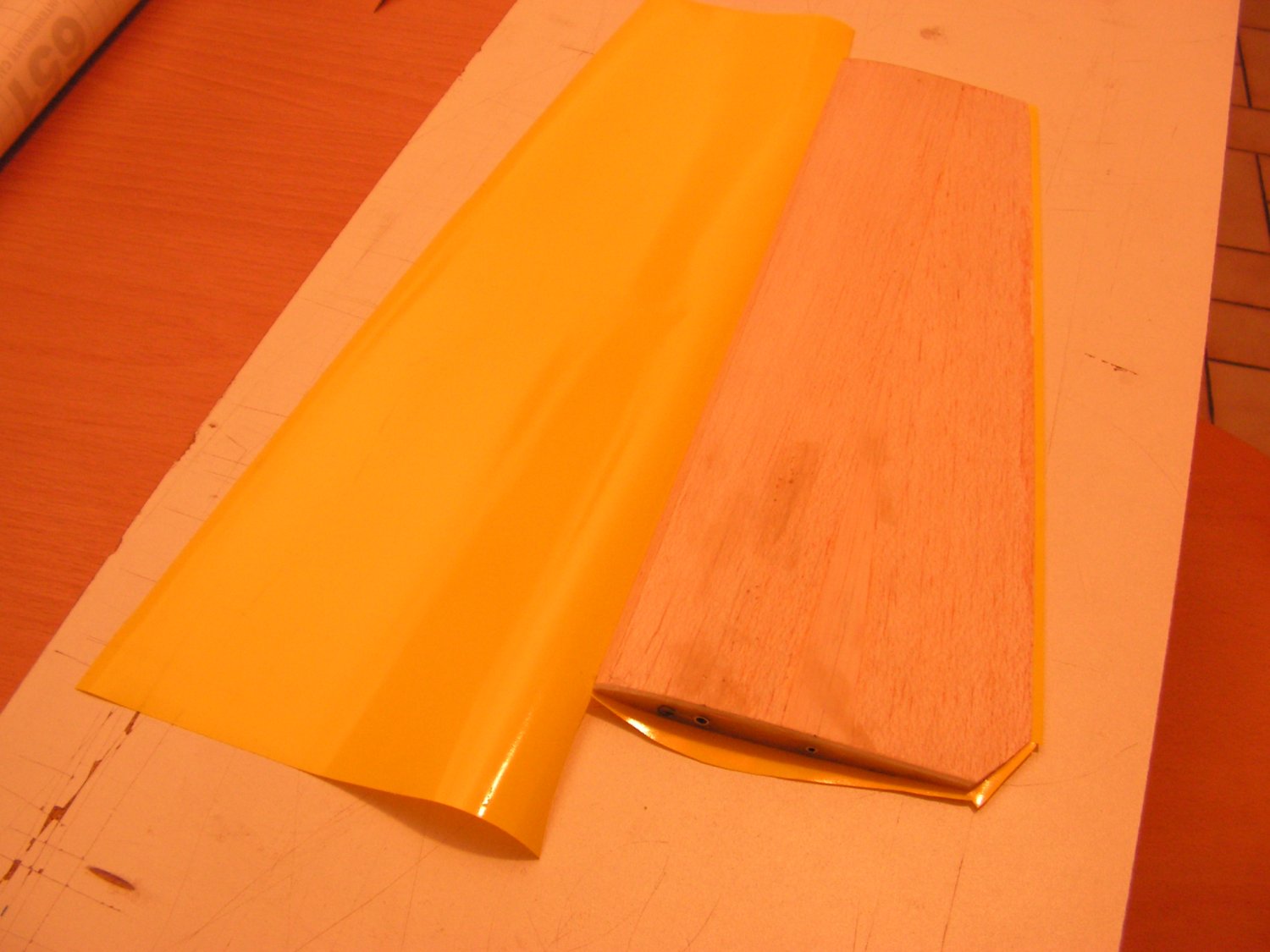

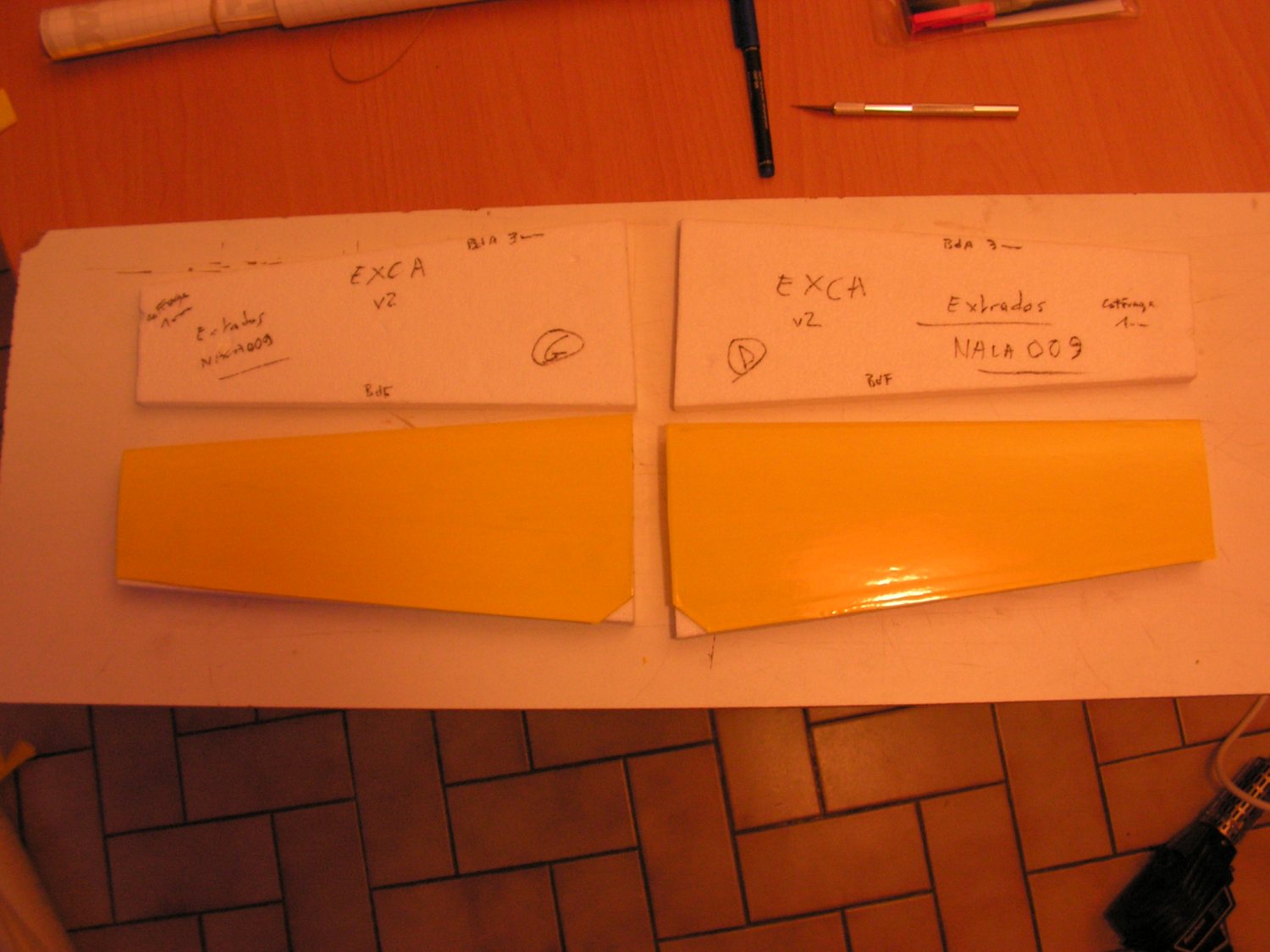

Entoilage :

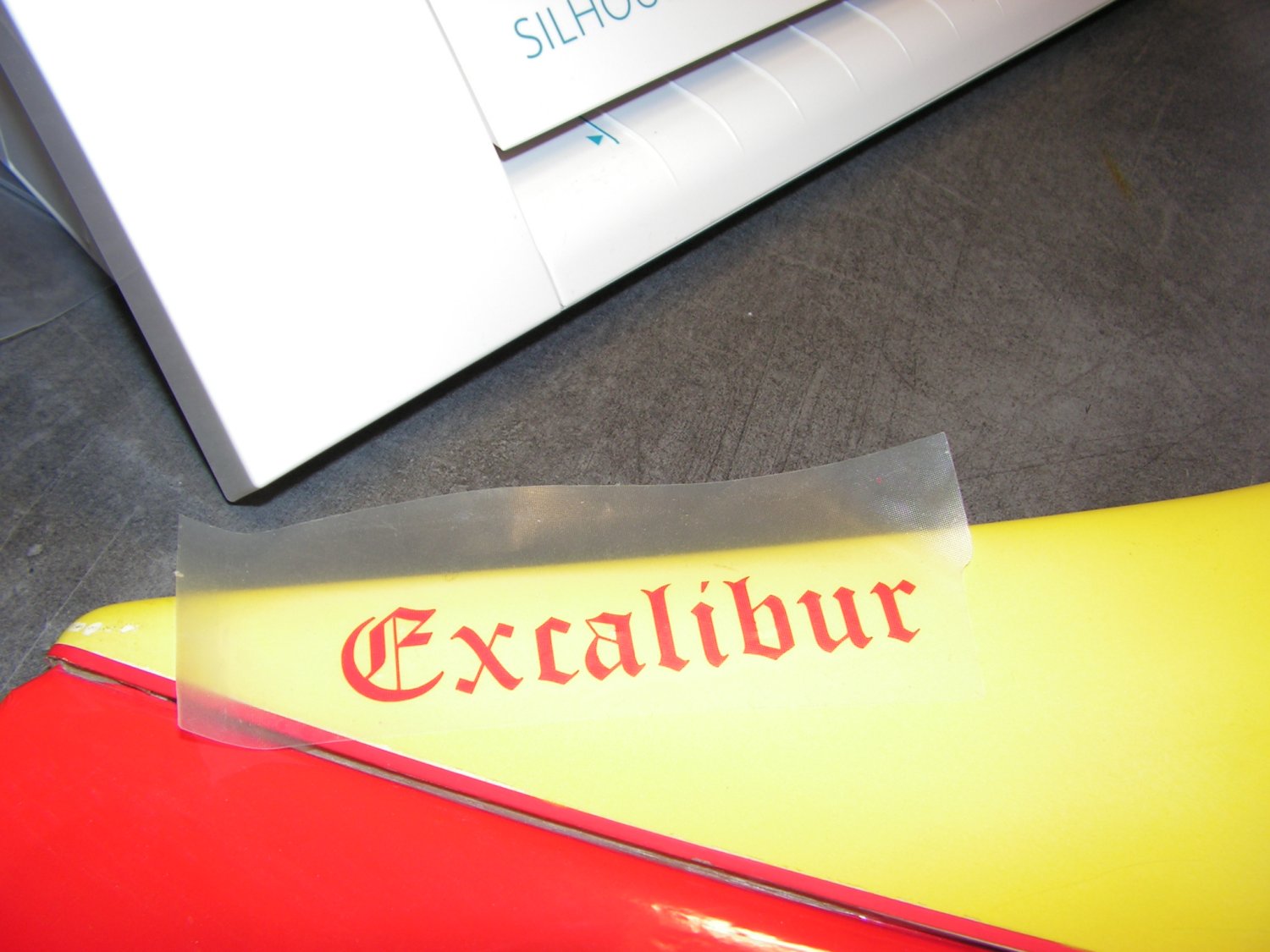

Décoration de l'Exca avec la machine Silhouette Cameo achetée par le club :
L'exca est fini, vivement les premiers vols !...
