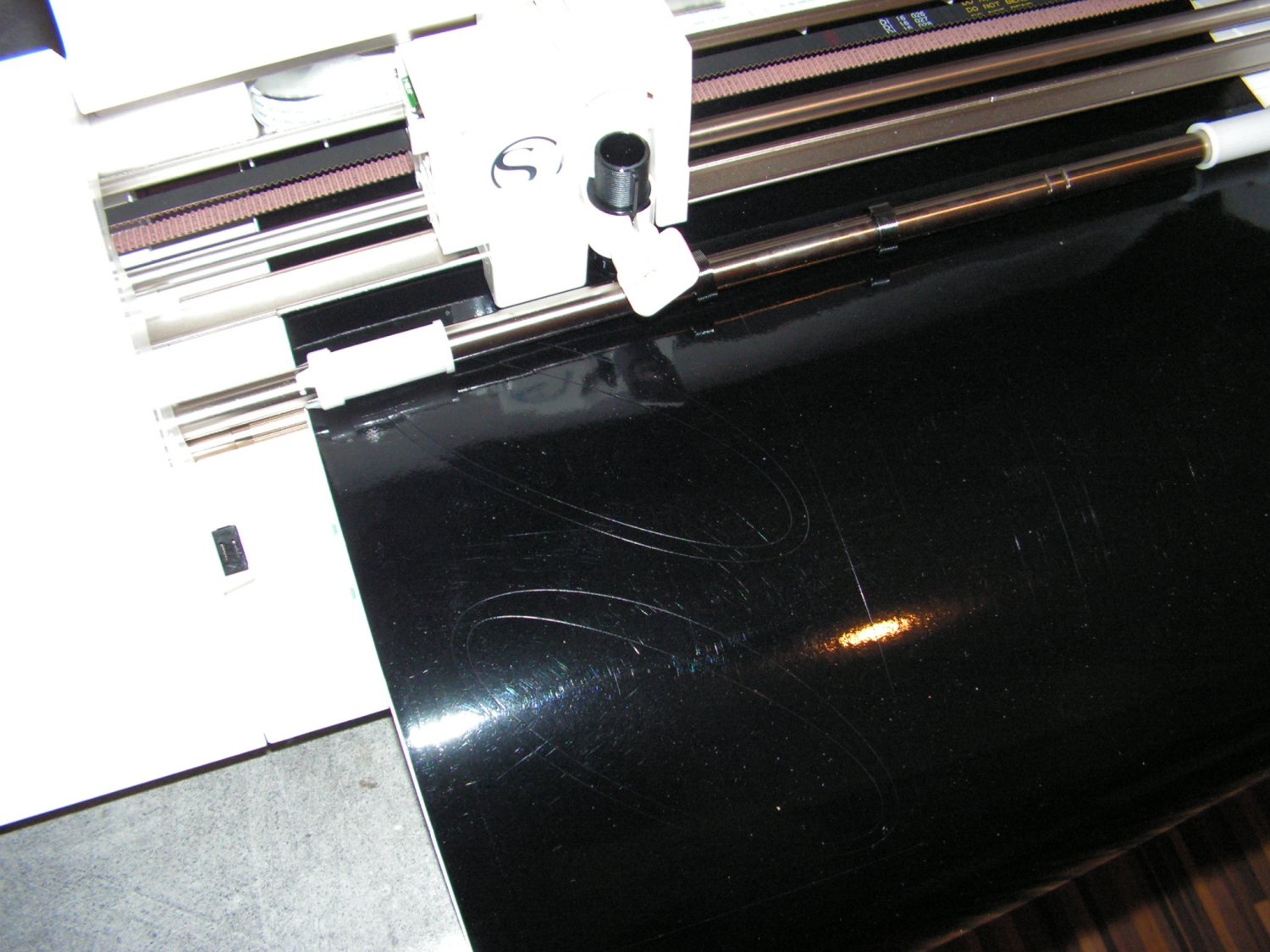

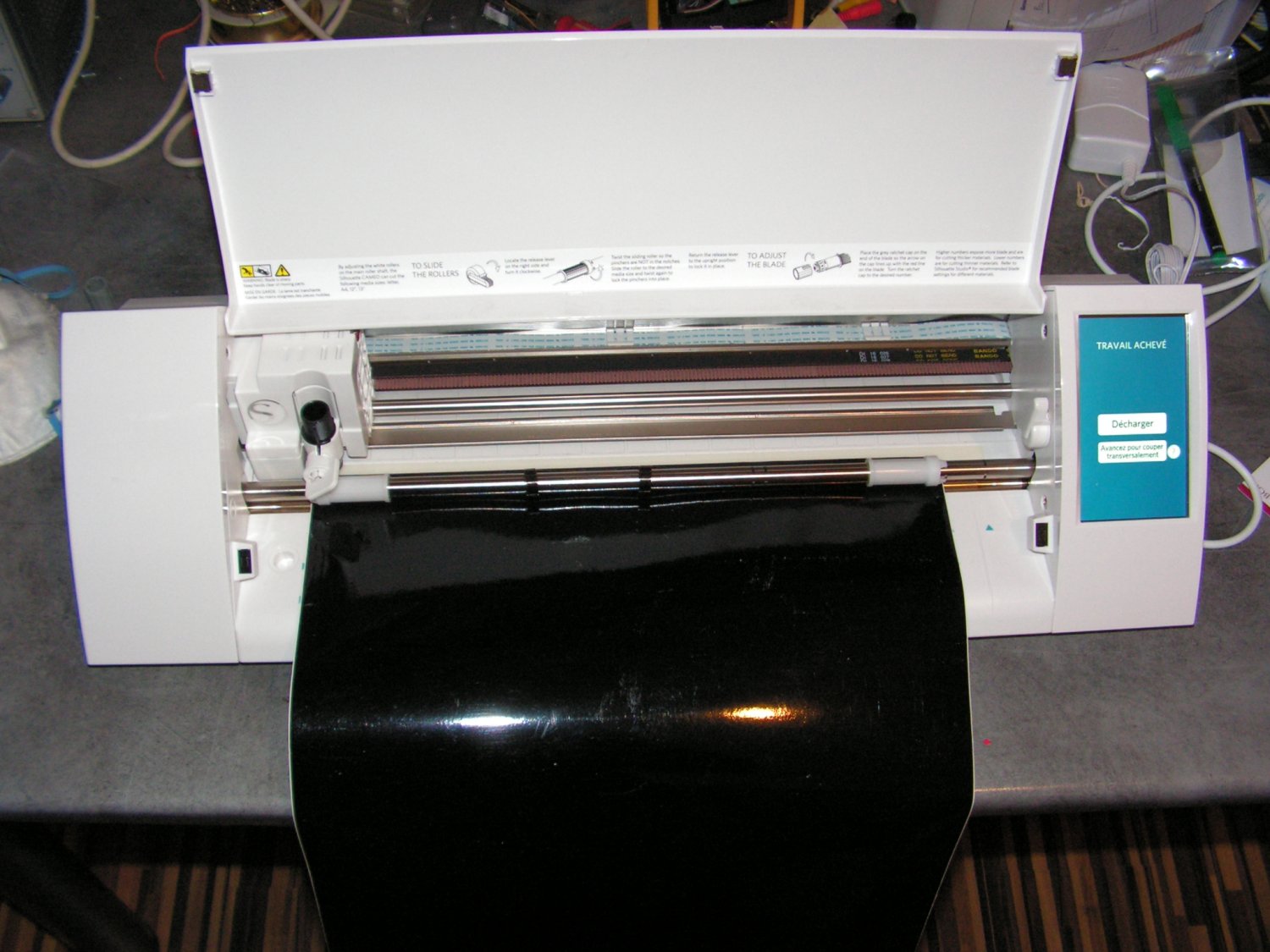

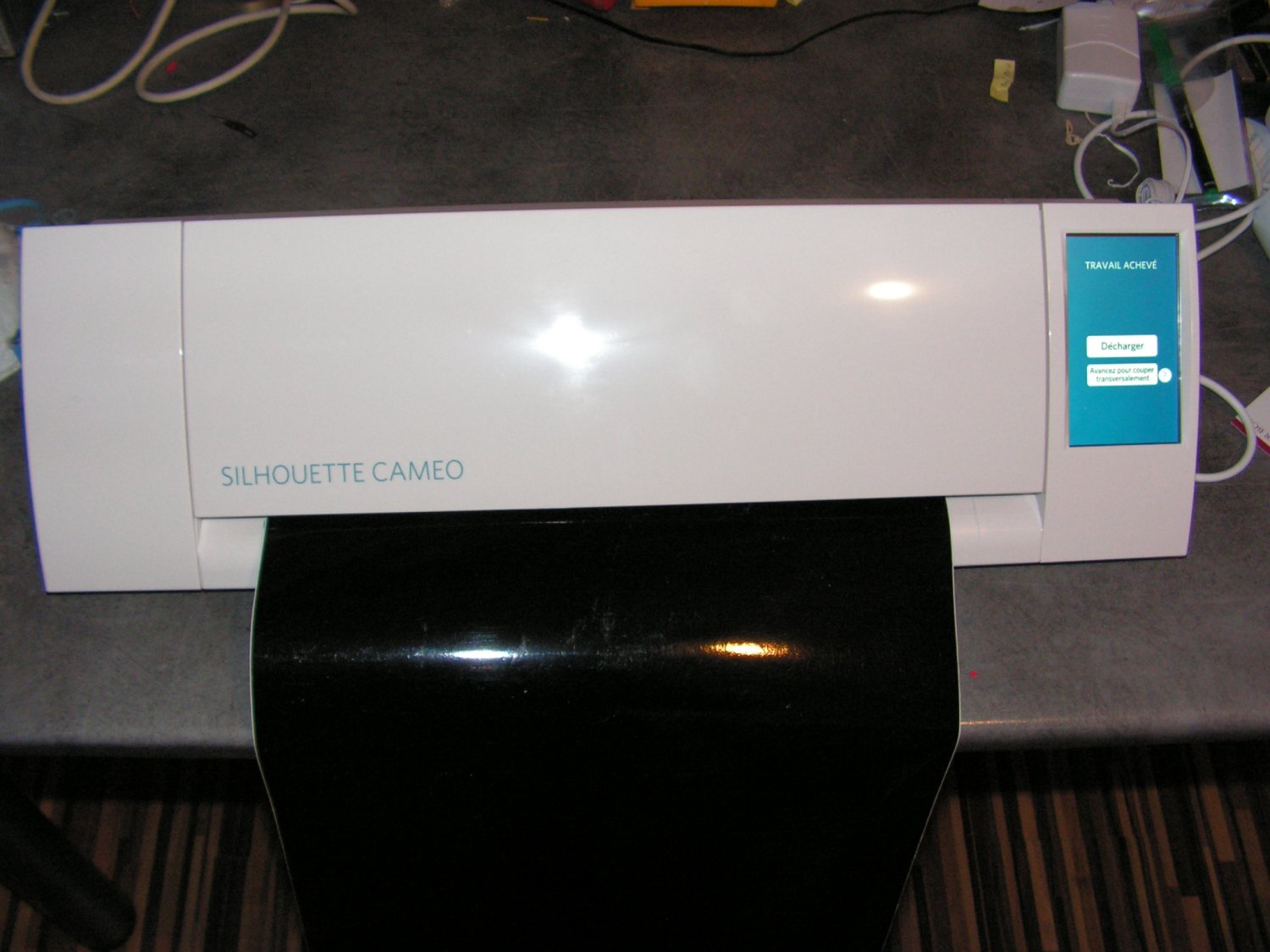

Machine à découper le vinyle : SILHOUETTE CAMEO

-> Ou se trouve la machine ?

-> Les conseils d'utilisation

-> Des modèles à découper

Lors de l'Assemblée Générale de fin d'année 2014, le club valide l'achat d'une machine à découper le vinyle. Le modèle SILHOUETTE CAMEO est choisi et acheté chez La Fourmi Creative.


Une commande groupée est lancée pour acheter la machine mais aussi regrouper les besoins en vinyle et en outils de coupe pour tous les adhérents AERO2000 intéressés.

Si vous souhaitez emprunter la machine, vous devrez vous procurer un outil de coupe et du vinyle car chaque utilisateur conserve ses consommables. Seul le film transfert a été acheté par le club car il est vendu uniquement en rouleau de 50m et il est délicat de le détailler pour se le partager.

Le film transfert voyagera chez les utilisateurs avec la machine. Il sera vendu au prix coutant de 0,85€ le m.

Chaque utilisateur devra m'envoyer par mail la quantité de film utilisé pour un règlement en fon d'année au nom du club lors de l'AG.

Pour emprunter,la machine il suffit de contacter la personne apparaissant dans le tableau ci-dessous:

  Utilisateur Film transfert utilisé
  François P 3m
  Dominique L
  Pierre P 1m
  Dominique L
  François P 2,5m
  Serge G 70cm
  Laurent B 80cm
  Serge G 3m pour le club (Autocollants 40 ans)
  Jean-Michel L
  Claude B
  Laurent B 40cm
  Pierre P
  Serge
  Dominique L
  Francois P 50cm
  Laurent
  François 10cm
  Dominique L
  Laurent 40 cm
  François
  Laurent
  Pierre
  Serge
La machine est actuellement chez Dominique

Partagez votre expérience en m'envoyant vos commentaires.

Conseils d'utilisation :

Conseils de FrançoisP :

Le logiciel fourni permet de piloter la machine mais il possède aussi de nombreuses fonctionnalités de création de documents.

La version v3.02 est fournie avec la machine sur un CD. Vous pouvez aussi télécharger la dernière version ici.L'utilisation du logiciel est libre ce qui vous permet de préparer vos documents à découper dans l'attente de la disponibilité de la machine.Le fichier de sortie aura une extension '.studio3'.

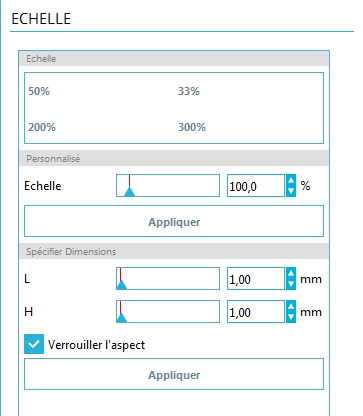

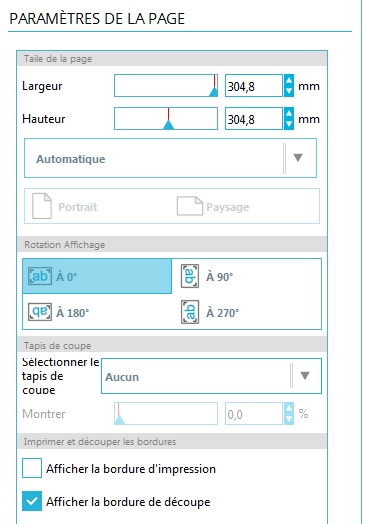

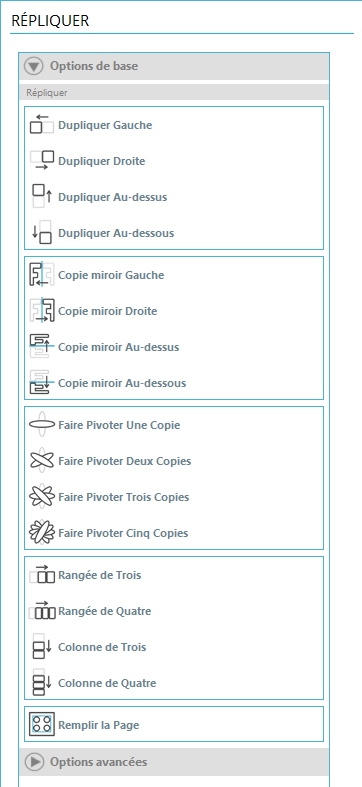

Les menus indispensables (en haut à gauche) pour dimensionner votre image,la dupliquer et paramétrer la page

SilhouetteEchelle.jpg (53355 octets)SilhouetteRepliquer.jpg (104161 octets)SilhouetteParametrePagel.jpg (81871 octets)

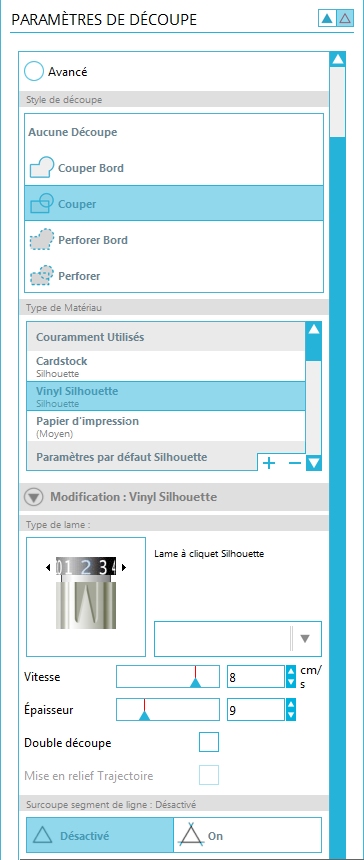

La découpe sera paramétrée dans le menu 'Paramètre de découpe' en choisissant le style de découpe (couper) et  le style de matériau (vinyl Silhouette). Les paramètres apparaissent alors en dessous :  réglage de profondeur de lame à réaliser manuellement, position 2, et les paramétres de vitesse et d'épaisseur préréglés qui conviennent très bien pour le vinyl acheté chez La fourmiCreative :

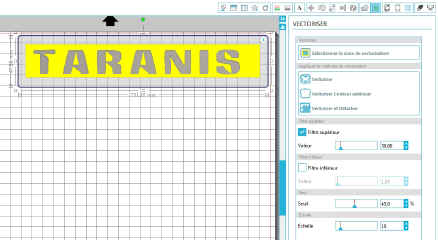

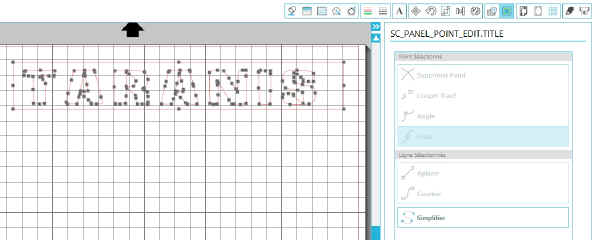

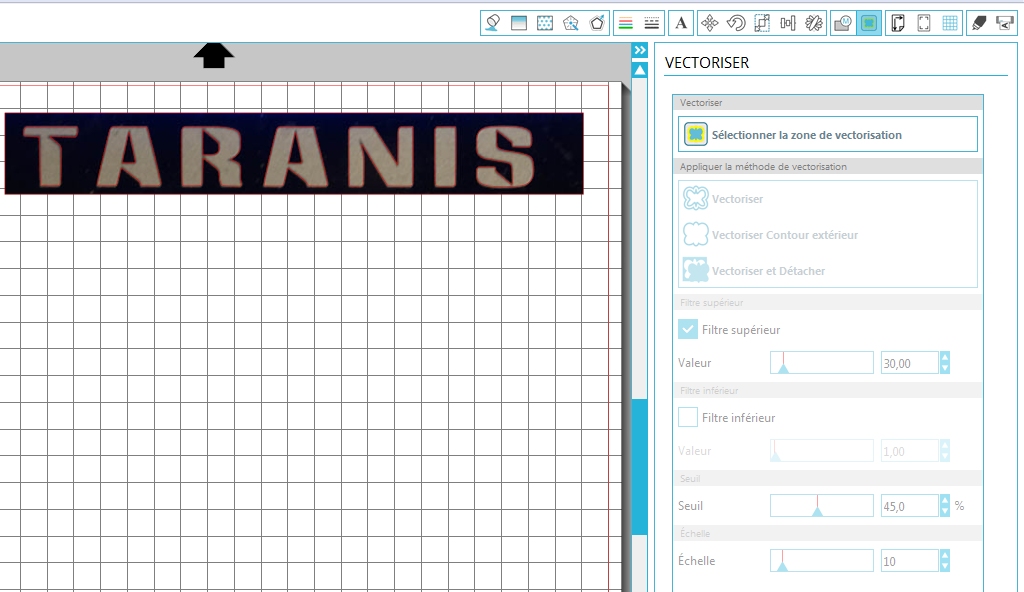

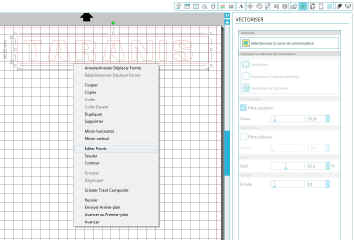

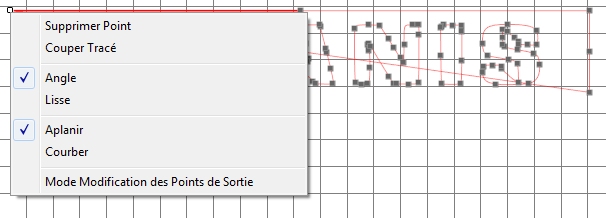

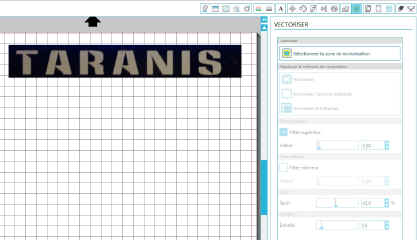

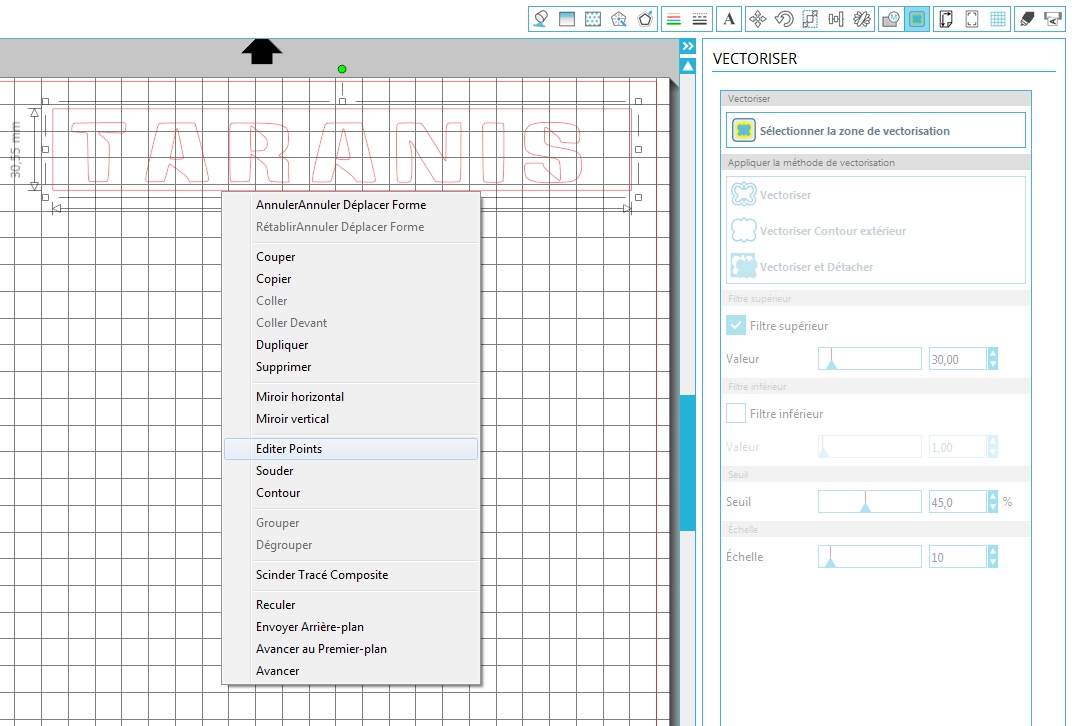

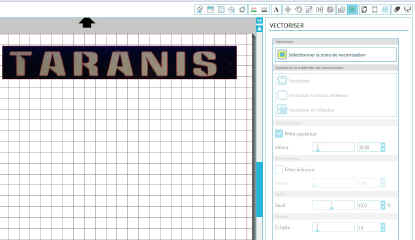

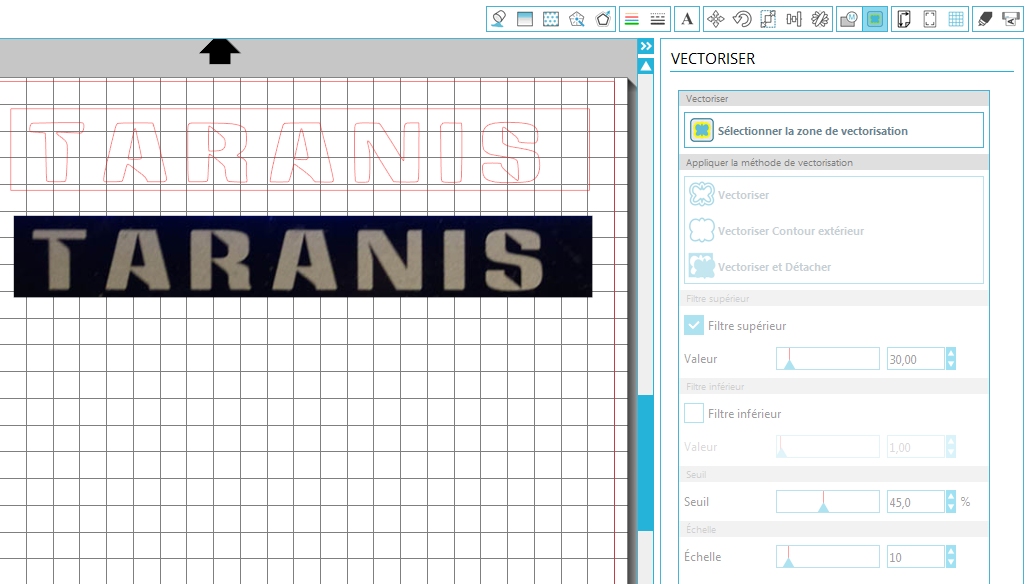

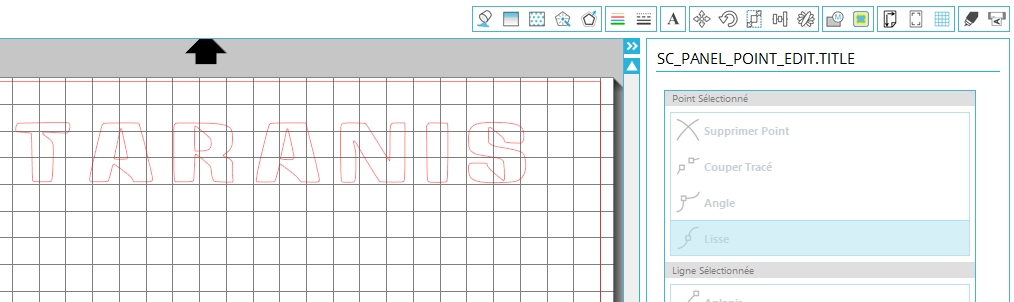

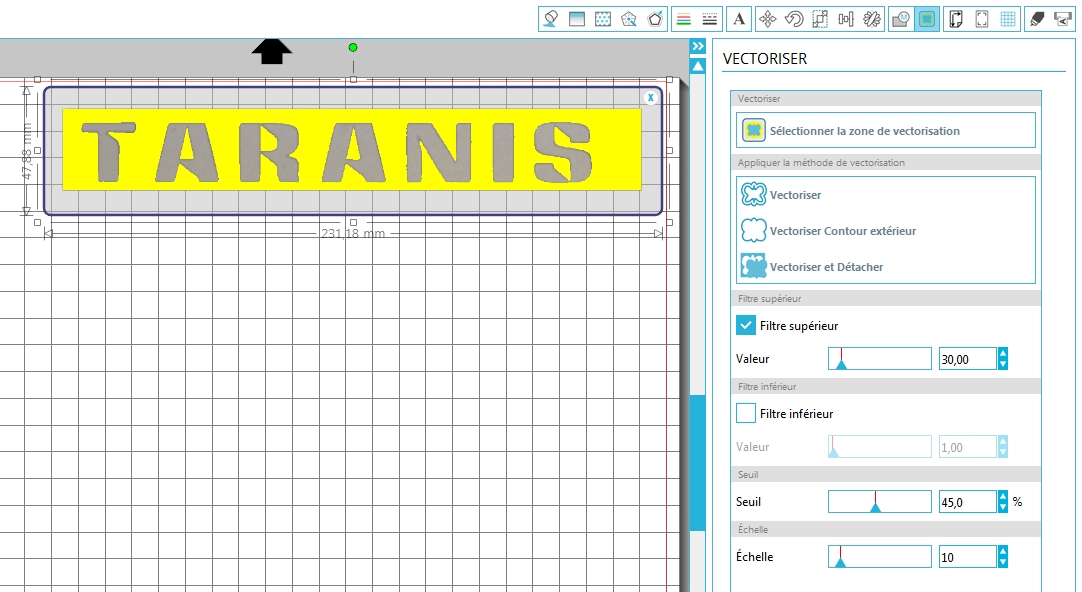

Un menu permet la vectorisation d'image. Description par l'exemple pour découper le nom de la radio 'TARANIS' à partir d'une image car je ne connaissais pas la police utilisée :

SilhouetteVectorisationTaranis-1.jpg (205541 octets)SilhouetteVectorisationTaranis-2.jpg (236168 octets)SilhouetteVectorisationTaranis-3.jpg (206752 octets)SilhouetteVectorisationTaranis-4.jpg (218681 octets)SilhouetteVectorisationTaranis-5.jpg (267410 octets)SilhouetteVectorisationTaranis-6.jpg (158189 octets)SilhouetteVectorisationTaranis-8.jpg (115357 octets)

Conseils de LaurentB :

Ce que j’ai trouvé est lié principalement aux polices car je souhaitais faire la déco du Pitt’s Rothmans et donc du texte.
1- D’abord, il y a le site « My Fonts », rubrique « what the font », super car ça permet de trouver une police à partir d’une image où figurent des caractères de la police recherchée. Il faut avoir le texte le plus net possible et le plus droit pour avoir un maximum de chances de trouver des polices. On peut par ailleurs tester son propre texte avec la police envisagée sur le site du point 3.
C’est ici : https://www.myfonts.com/

2- Ensuite, un site pour telecharger les polices gratuites qu’on a trouvé par exemple avec My Fonts :
Exemple la police Pragmatica Black que j’ai trouvé pour le Pitts :
http://fontsov..com/font/pragmaticablack12493.html
Ces polices sont en principe intégrables dans word. Je l’ai fait mais je ne sais plus trop comment, à l’aide des infos sur le net...

3- Si avec ça on n’est pas parvenu à trouver une police gratuite à télécharger, il reste ce site qui permet d’écrire un texte dans une police choisie sur le site.
http://www.signumart.com/typo/famille/pragmatica__western_/style-/be-48/sorvp-1.html#preview
Ensuite, on fait un imprim-écran de l’image.
Ensuite, je passe par Paint pour copier l’imprim-écran, rogner le texte et enregistrer le résultat en png par exemple.
Puis vectoriser avec Silhouette ou Inkscape.
C’est la même chose avec Word (si on a réussi à télécharger la police) à part qu’avec Word, on peut avoir des caractères très gros à l’écran donc une meilleure définition avant vectorisation.

Enfin, le fameux logiciel WINTOPO très light et simple qui permet de transformer une images qui contient des traits (exemple un plan, un logo dessiné en traits) en fichier vectorisés avec un seul trait. Le mieux est de voir l’exemple sur le forum qui me l’a fait découvrir. Le petit bonhomme vectorisé en vert parle de lui-même.
http://www.usinages.com/cao-general/vectoriser-avec-inkscape-t45628.html
Pour télécharger Wintopo :
http://wintopo.com/wintopo-free.htm

Et pour finir, j’ai enfin trouvé pourquoi j’avais utilisé le logiciel GIMP à certains moments.
GIMP m’a permis d’ouvrir un PDF (Le plan du Pitts que tu as mis sur aero2000) afin de le convertir en png et ainsi pouvoir le vectoriser, ce qui sera très pratique pour décaler les contours afin de découper tous les masques qui me permettrons de faire de belles bordures bleu marine sur les ailes et empenages du Pitts.

La silhouette permet aussi de découper des pochoirs pour peindre des lettrages et des décos, voir en exemple le Progress décoré par Laurent : Progress


Envoyez-moi votre expérience

Des modèles à découper :

Lettrage Excalibur
