| Les Caractéristiques de ma table de découpe | |||
|
distance axes X D et G |
1307 mm |
|
|
|
course des axes X |
550 mm |
|
|
|
course des axes Y |
320 mm |
|
|
|
temps entre 2 pas en X |
5 mm/sec. |
|
|
|
temps entre 2 pas en Y |
5 mm/sec. |
|
|
|
tension alim PAP |
17 v |
|
|
|
type de moteur |
48 pas/tour |
|
|
|
pas de la vis |
1 mm |
|
|
|
type de fil |
CAP inox L=1,54m, D=0,4 mm |
|
|
Quelques photos :
|

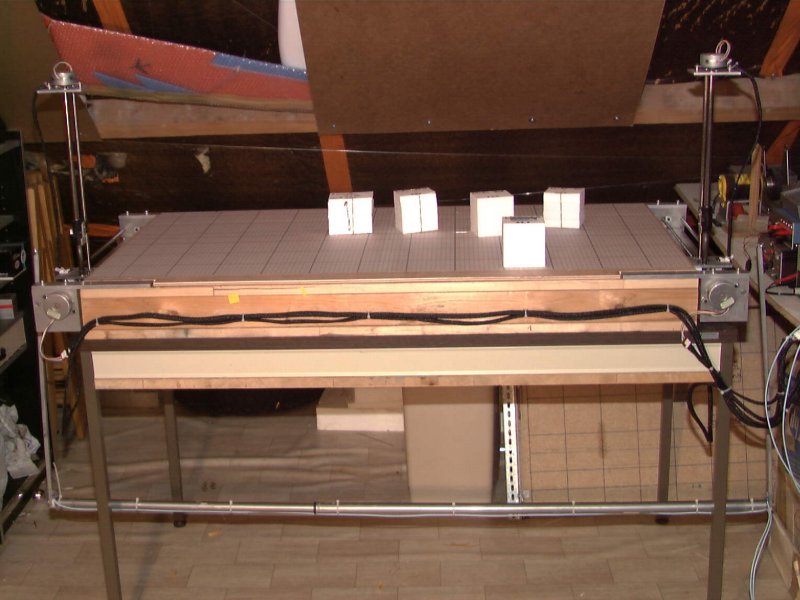

vue générale |

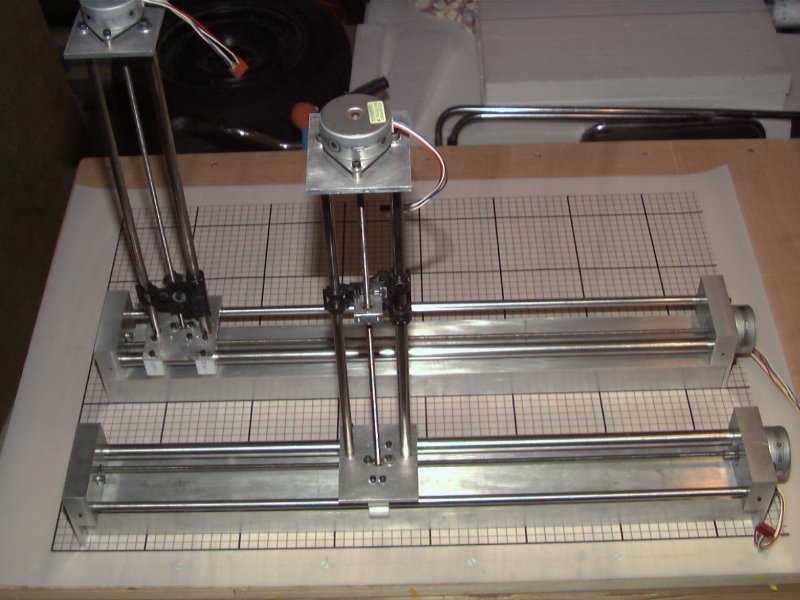

les 2 axes X avant montage |

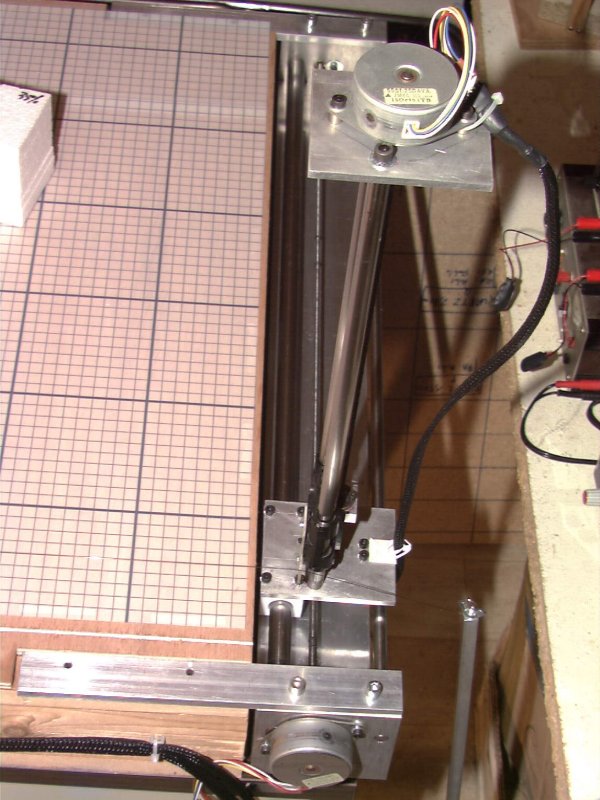

chariot axe X |

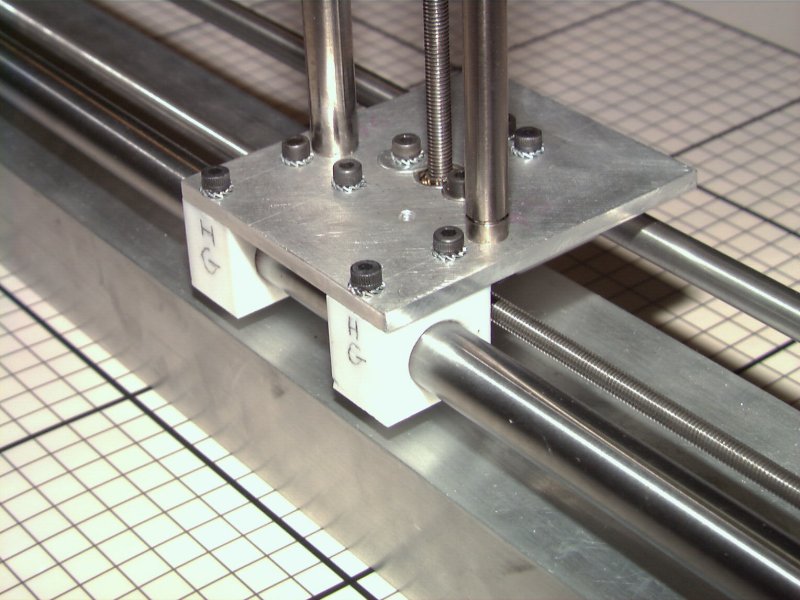

chariots X et Y |

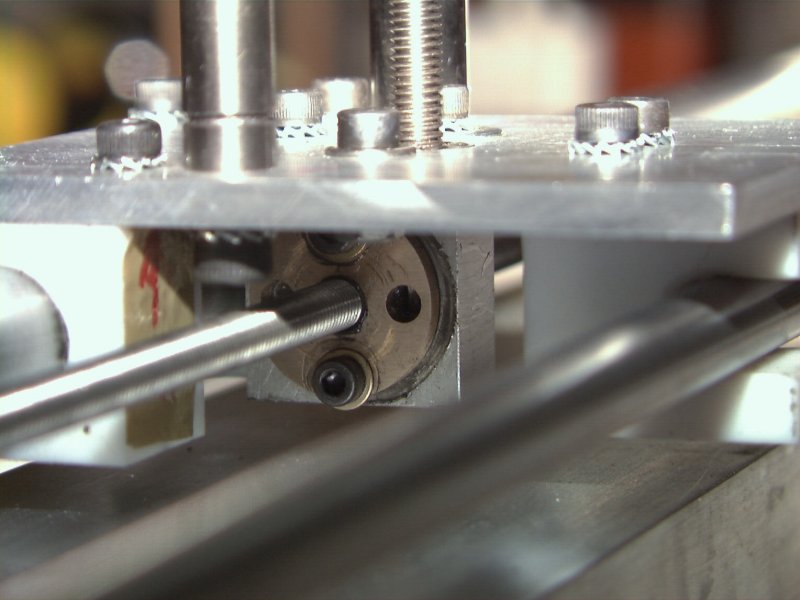

écrou flottant du chariot X |
 |
 |
 |
 |
 |
|

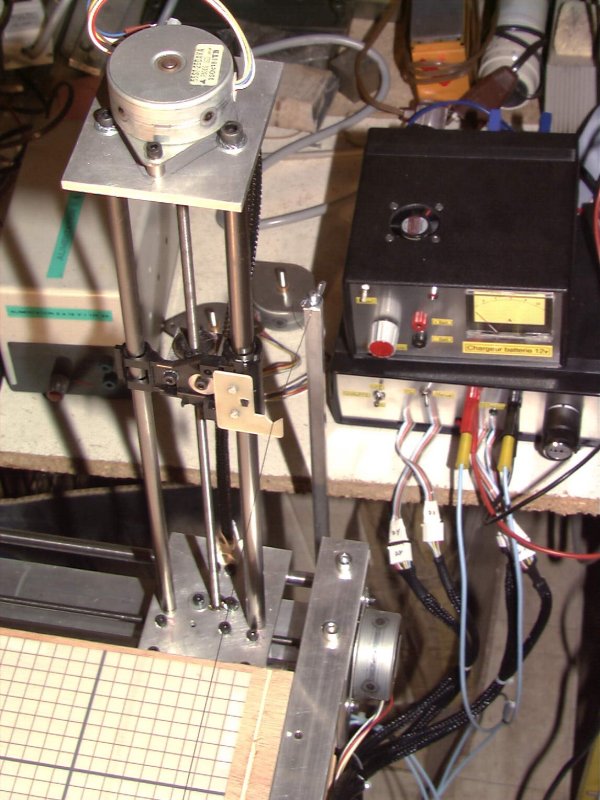

chariot axe Y en position basse |

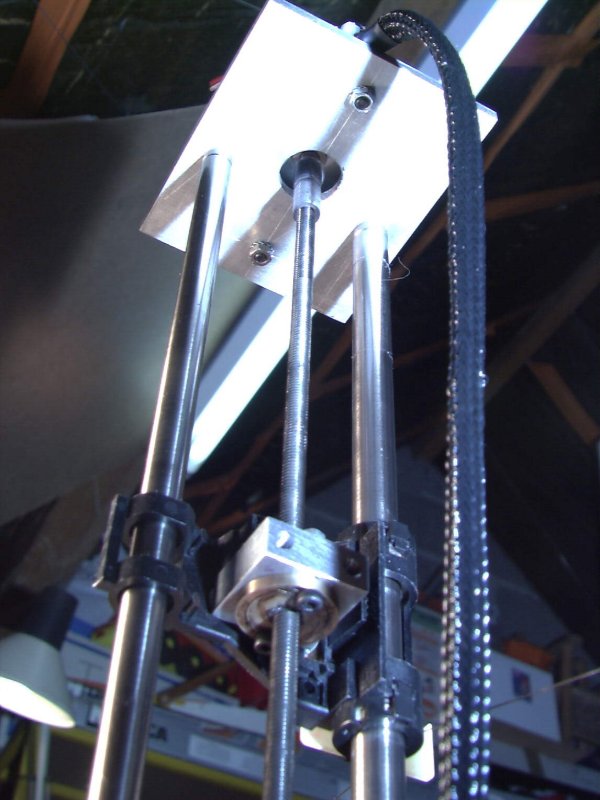

chariot axe Y et support de fil |

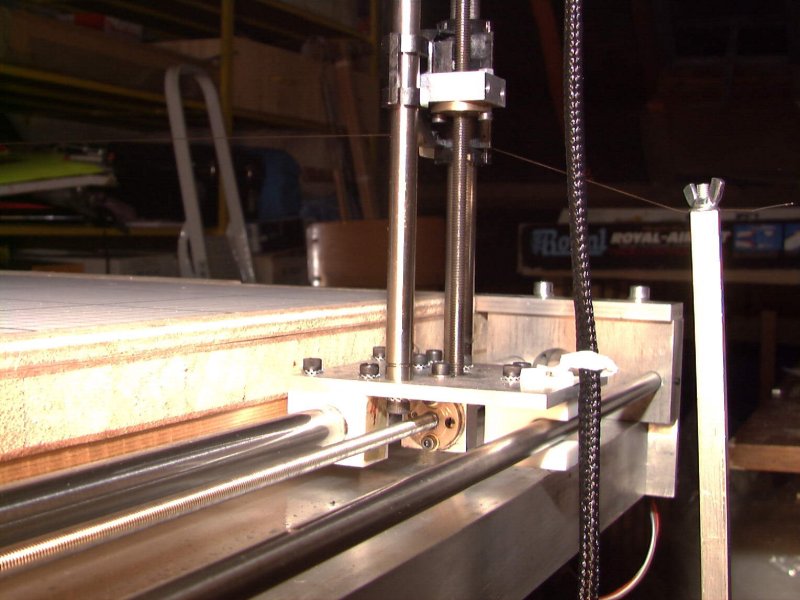

écrou flottant axe Y |
 |
 |
 |
Si vous souhaitez d’autres renseignements , vous pouvez me contacter par Email
