Dernière mise à jour : le 25 Mai 2021

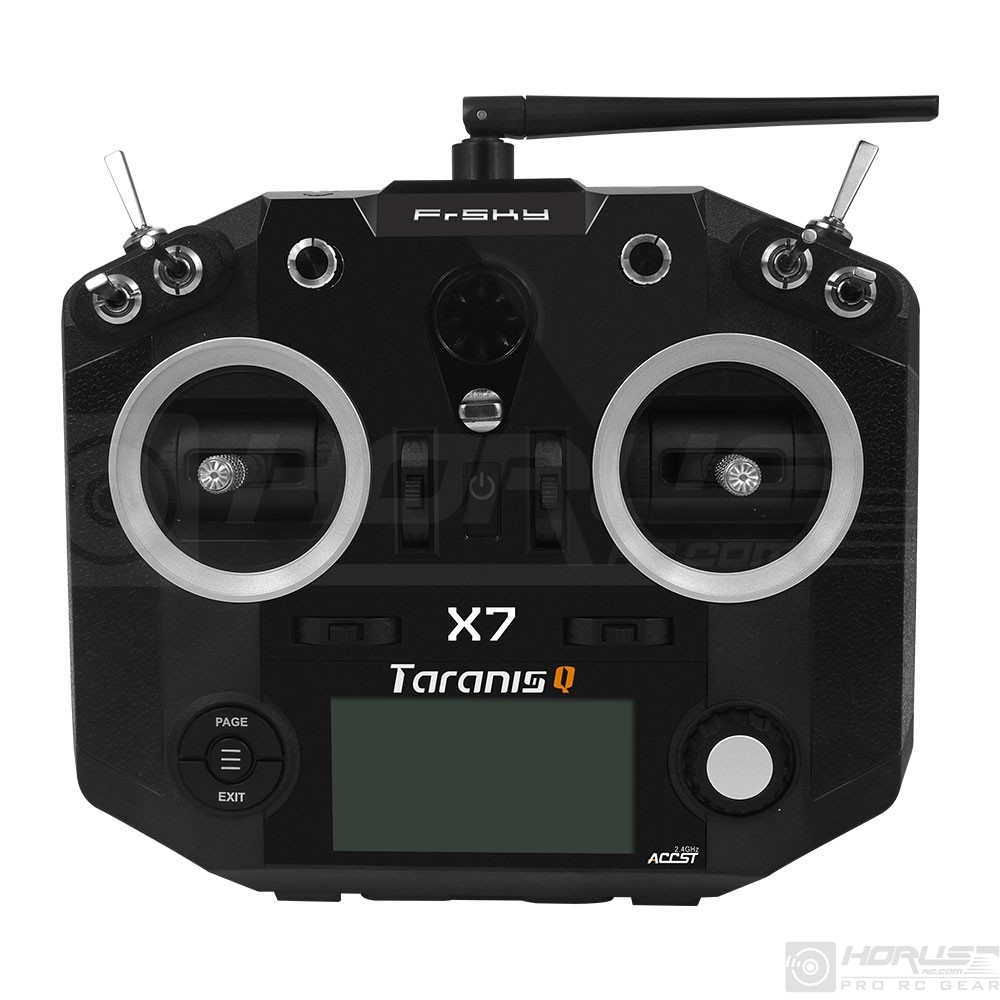

RADIO 'TARANIS Q X7'

Flashage du module RF interne et des récepteurs à la norme EULBT ou non EU

Transfert des modèles depuis une Taranis X9D

NEW le 25 Mai 2021 : Nouvelle version Q X7 ACCESS : Ajout d'un module XJT pour pouvoir utiliser le protocole ACCST et les récepteurs D8

La Taranis Q X7 est une nouvelle évolution FrSKY de la Taranis X9D. On retrouve les même fonctionnalités logicielles que sur la Taranis X9D car elle supporte aussi le fameux firmware open source, OpenTX. Merci encore aux contributeurs de ce beau projet.

Toutes les informations concernant la Taranis X9D sont valables aussi pour La Taranis X7, n'hésitez pas à les consulter ici.

Je l'ai payé moins de 100€ franco de port chez Atoc2Tech, ce qui lui confère un rapport qualité/prix exceptionnel ! Elle me servira de radio de rechange pour sauver une sortie vol de pente en cas de problème avec ma Taranis X9D et aussi en radio d'écolage ou pour prêter un de mes modèles à un copain de passage et voler ensemble.

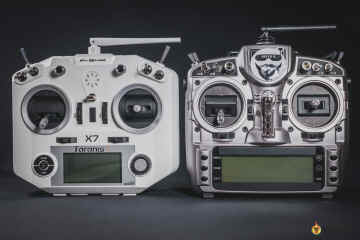

Quelques photos, en compagnie de la Taranis X9D :

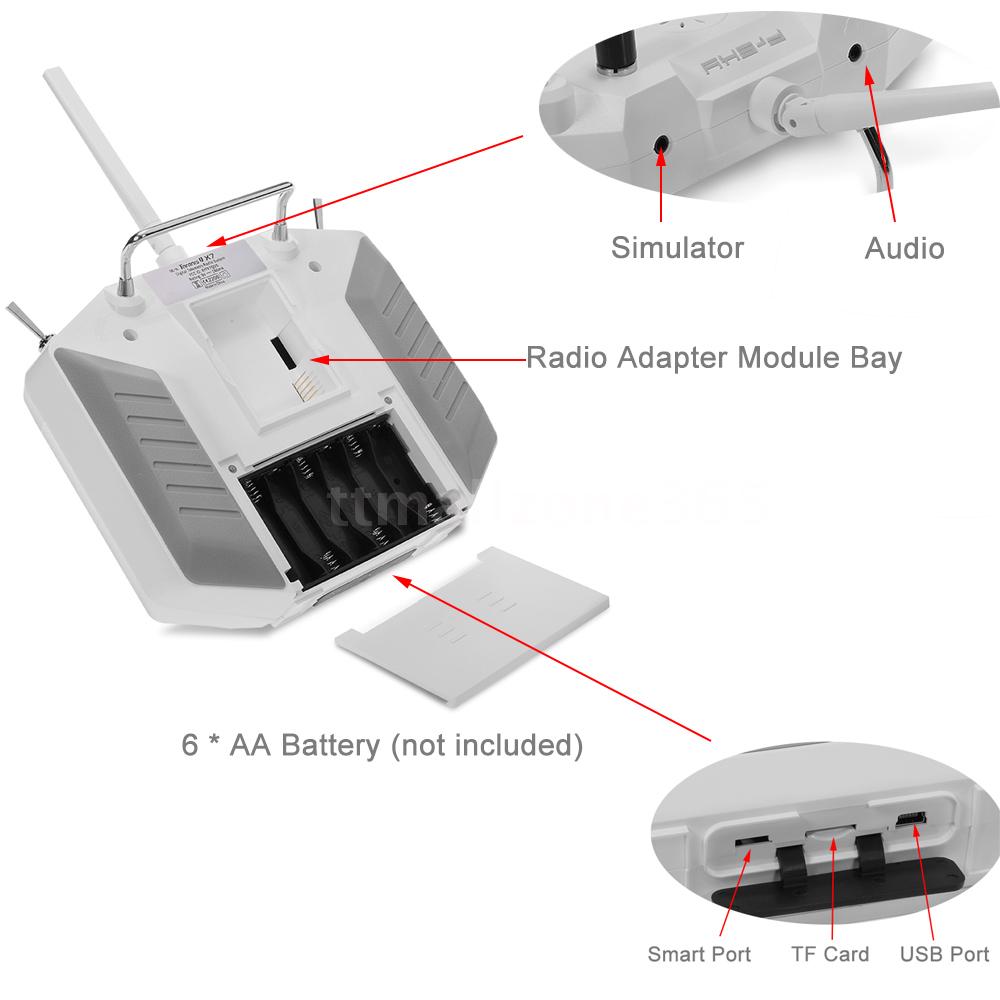

Sa connectique ::

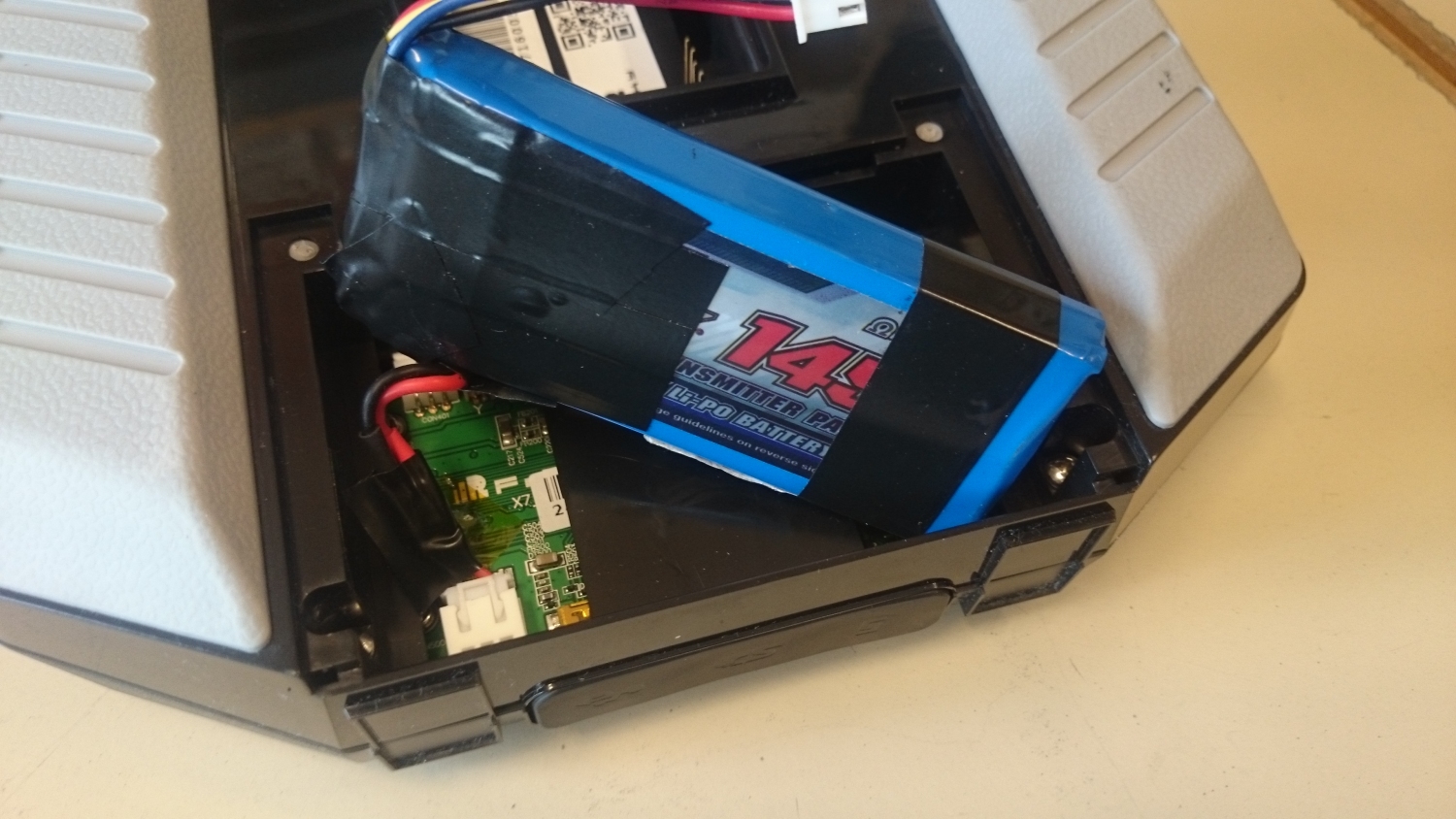

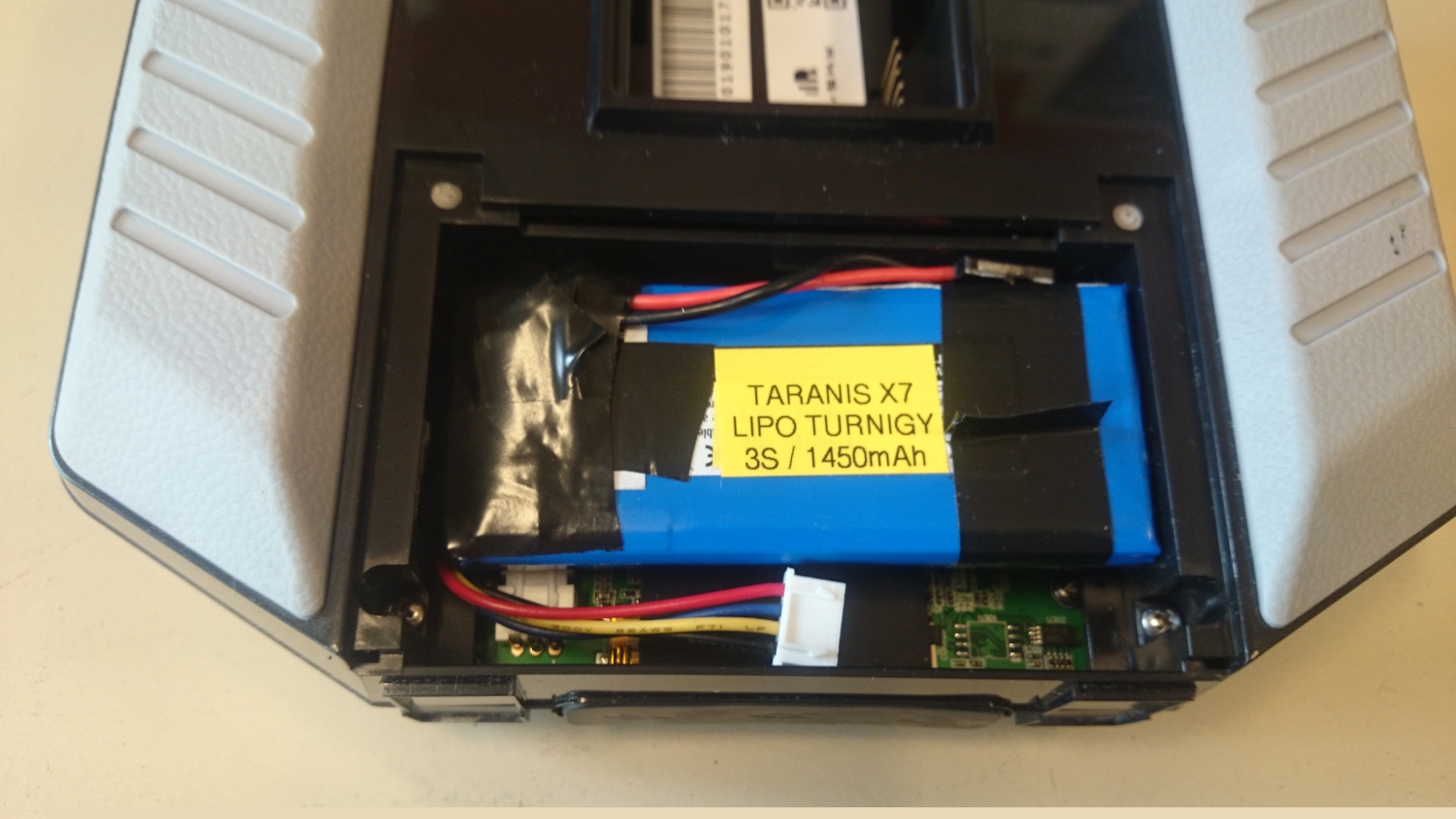

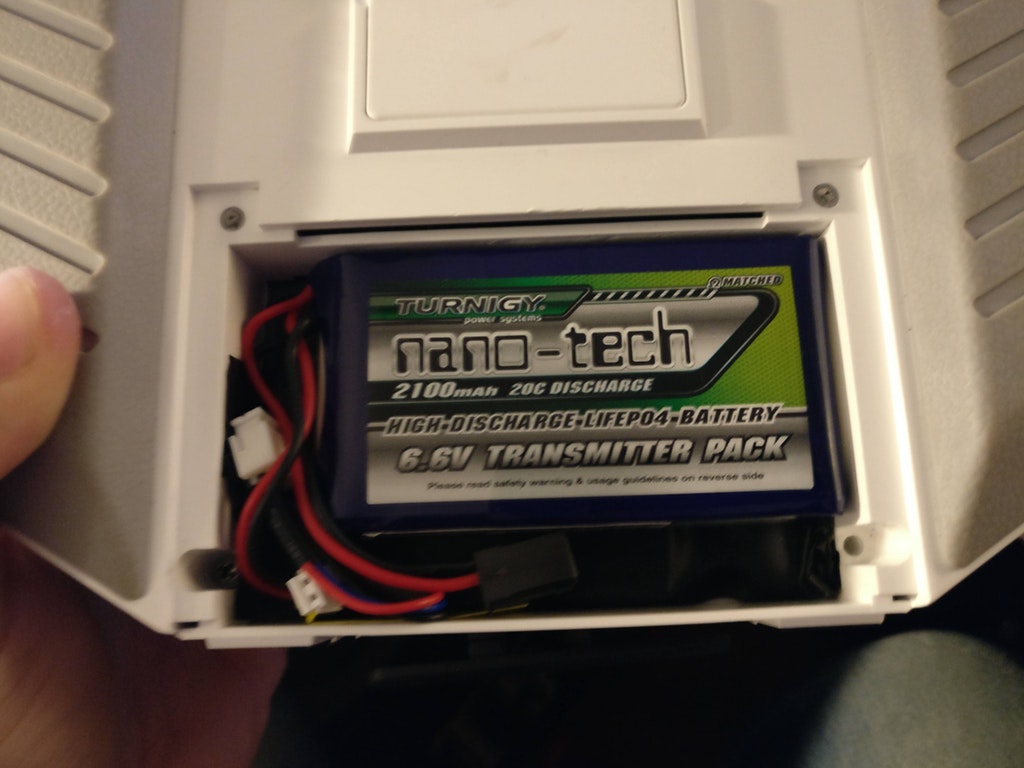

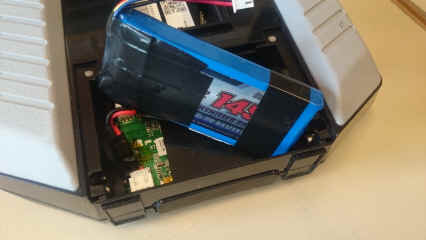

Le boîtier porte-pile d'origine doit absolument, pour des raisons de sécurité, être remplacé par un accu assemblé. Un accu de type LIPO ou LIFE offre les avantages de l'autonomie et d'avoir une radio toujours prête à l'emploi quel que soit le temps écoulé depuis la dernière utilisation. Un peut utiliser un LIPO 2S ou un comme je l'ai fait un LIPO 3S :

Par rapport à une Taranis X9D, la taille de l'écran a été réduite, 2 interrupteurs SE et SG et 2 potentiomètres ont été supprimés.

Flashage des récepteurs et du module RF interne :

Une prise S-Port est à présent disponible sur la partie inférieure de la X7.

Vous pouvez directement flasher vos récepteurs X4R, X6R, X8R, S6R, S8R ... en utilisant un cordon S-Port entre le récepteur et la radio.

IMPORTANT : Le module RF et les récepteurs doivent être à la même norme : EULBT ou non EU

Le flashage du récepteur se fait de la même façon que pour la X9D, voir ici mais il n'y a pas besoin de réaliser un câble spécifique :

- la X7 possède un connecteur Sport sur le flanc avant (fil noir de masse côté extérieur)

- les firmwares téléchargés sur le site FzSky doivent être copiées dans le répertoire FIRMWARE de la carte SD

- sur la radio, allez sur la page de la carte SD => FIRMWARE

- positionner le curseur sur le firmware .frk à flasher

- appui long sur Entrée

- MENU => Flasher le récepteur

Idem pour le flashage du module RF interne (XJT) :

- téléchargez les firmwares EULBT ou non EU

- les copier dans le répertoire FIRWAREde la carte SD

- sur la radio, allez sur la page de la carte SD => FIRMWARE

- positionner le curseur sur le firmware .frk à flasher

- appui long sur Entrée

- MENU => Flasher le module RF interne

Première utilisation ou Transfert des modèles depuis une Taranis X9D :

Le transfert des modèles d'une radio Taranis X9D à la Taranis X7 sera réalisé en utilisant le logiciel Companion. Il est nécessaire d'utiliser OpenTx 2.2 et donc l'outil Companion 2.2 pour pouvoir utiliser la Taranis X7.

Première étape : télécharger OpenTx2.2x Companion et le lancer :

- type de radio : X7

- langue des menus : fr

- Edition : Préférences : choisir les options de compilation :

- cocher eu si vous avez choisi le mode EULBT (voir ci-dessus)

- cocher lua et luac si vous souhaitez utiliser les scripts

- cocher noheli pour supprimer les pages de configuration liées à l'hélico si vous n'en faites pas

- transférer le firmware à la radio

Créer un nouveau modèle ou Ouvrir un fichier de modèles (.otx) qui seront convertis en OpenTx2.2x si précédemment en OpenTx2.1x

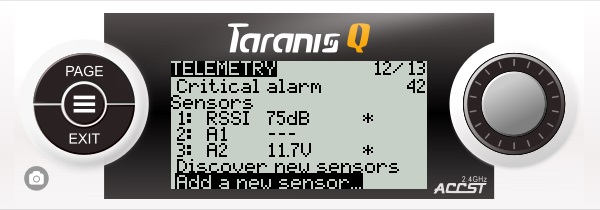

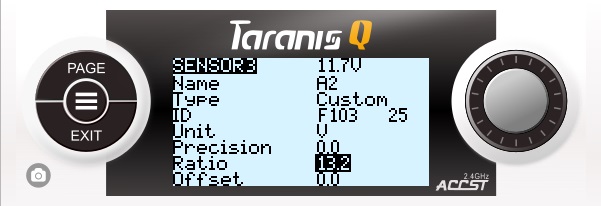

La télémétrie fonctionne comme sous Open Tx 2.1, par exemple la lecture de l'entrée A2 pour lire la tension d'un accu externe 3S avec un diviseur par 4 :

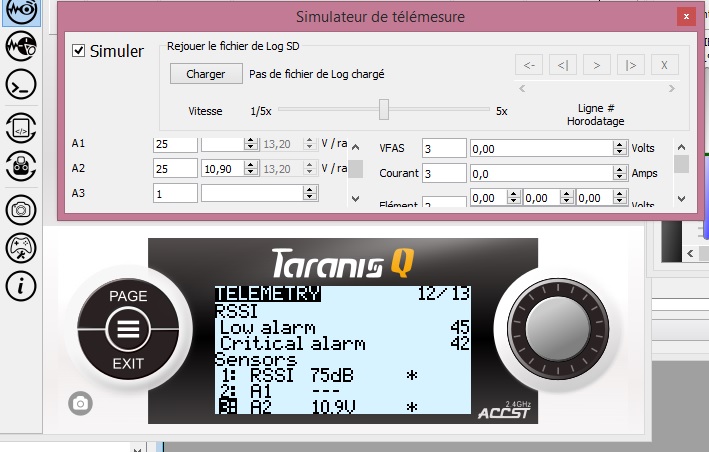

Il est possible à présent de découvrir des nouveaux capteurs et de les configurer sous Companion en utilisant le simulateur de télémétrie :.

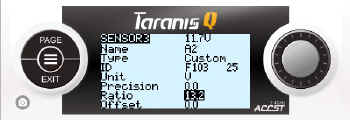

Par exemple, un capteur A2 (lecture tension) avec simulation d'une tension de 10,9v :

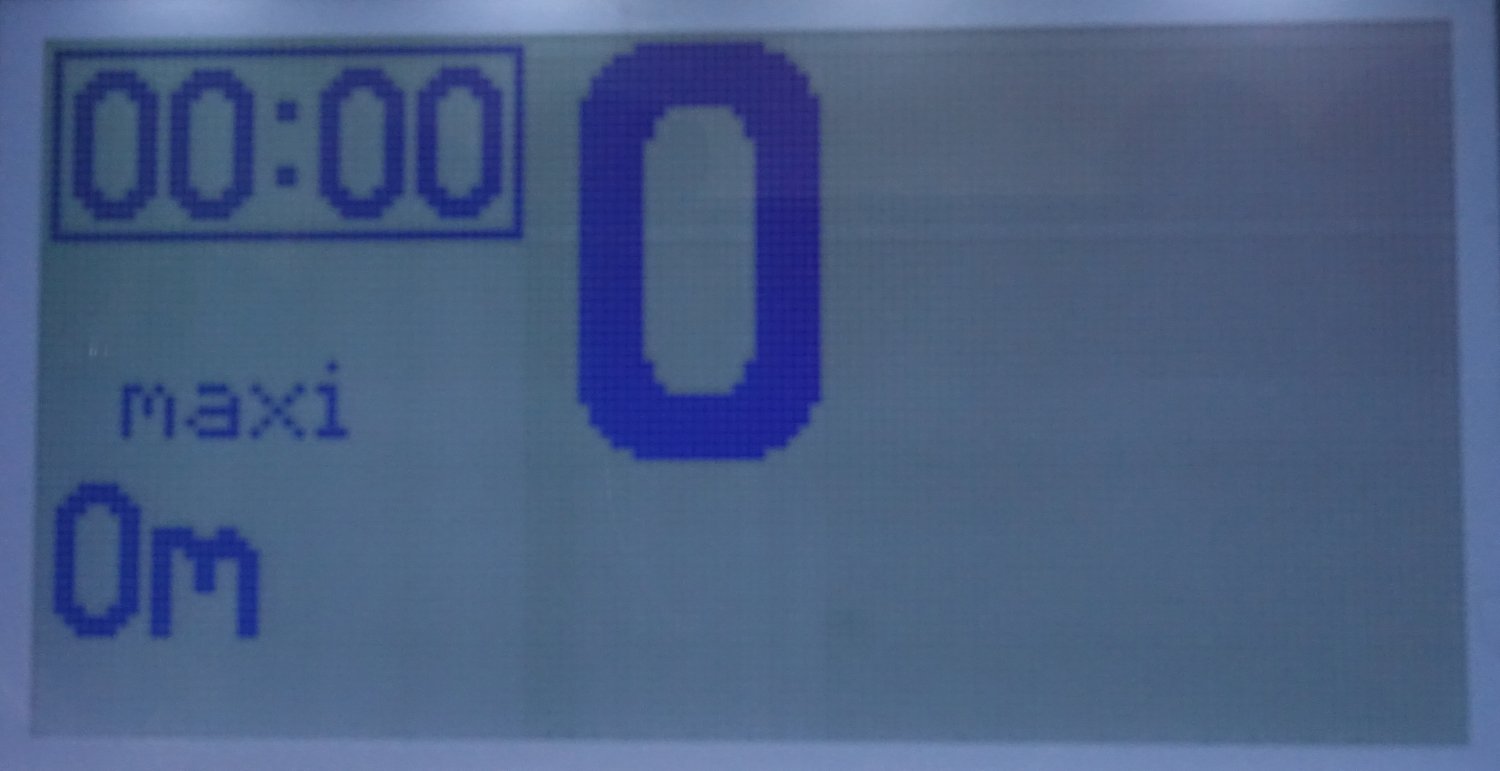

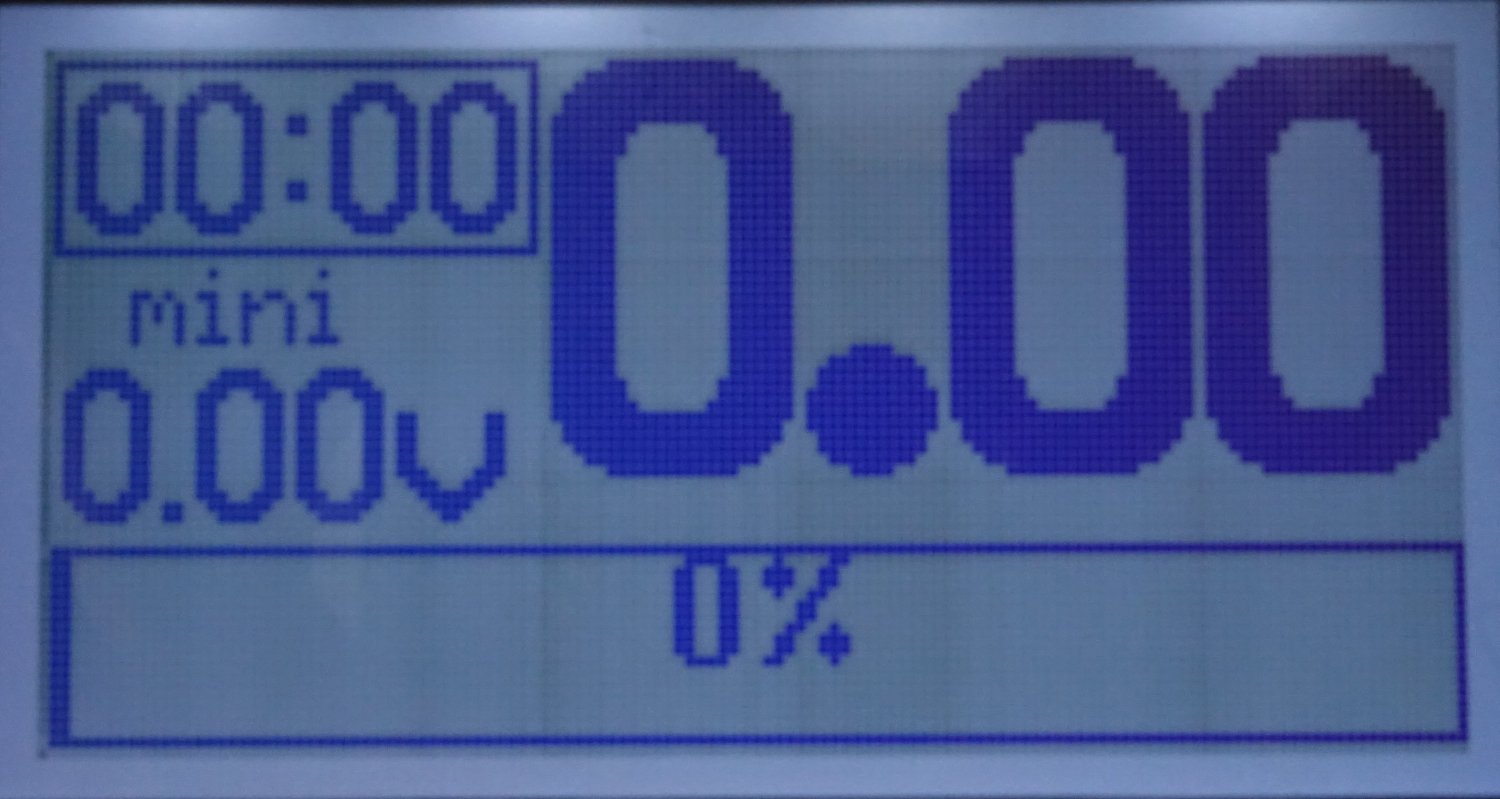

Les scripts d'affichage doivent être modifiés pour supporter la nouvelle taille d'écran de 128x64 au lieu de 212x64.Voir l'exemple présenté ici. Vous pouvez télécharger ici mes scripts présentés sur la page Taranis et qui ont été adaptés à l'écran de la Taranis X7 :

Si vous utilisiez OpenTX 2.1 sur votre Taranis X9D, il faut lire les réglages et les modèles sous Companion 2.1 et les stocker dans un fichier de sauvegarde. Ensuite, le logiciel Companion 2.2 convertira, lors de la lecture, le fichier dans une version 2.2 qui pourra être téléchargée dans la Taranis X7.

Quelques modifications sont à prévoir lors du passage d'une Taranis X9D sous OpenTx2.1 à une Taranis X7 sous OpenTx2.2 :

- des modifications liés aux nouvelles spécifications d'OpenTx 2.2, en particulier sur les noms des variables globales et des courbes et sur les noms des fichiers des sons et des scripts, voir explications ci-dessous.

- redistribuer les interrupteurs manquants et bien vérifier le choix des interrupteurs qui est parfois changé sans raison. En particulier l'interrupteur SD est souvent remplacé par SC

Informations Open TX 2.2 :

- si problème "api-ms-win-crt-runtime-l1-1-0.dll missing" lors de l'installation de Companion 2.2, télécharger la mise à jour système en fonction de votre OS (pas valable pour XP) : https://support.microsoft.com/en-us/help/2999226/update-for-universal-c-runtime-in-windows

- si vous utilisez une version antérieure à OpenTx 2.1, il faut d'abord passer les fichiers en 2.1 avant de réaliser une conversion en 2.2

- télécharger le nouveau contenu de la carte SD et le copier sur la carte SD de votre radio : http://downloads.open-tx.org/2.2/sdcard

- Vous trouverez ici tous les contenus des carte SD

- Sur la carte SD, les noms de répertoires FIRMWARES et EEPROMS ont été changés en FIRMWARE et EEPROM. Le nom du répertoire BMP est remplacé par IMAGES qui n'apparaît pas sur la Taranis X7 car il n'y a plus de photos des modèles sur l'écran.

- les noms des scripts sont à présents limités à 6 caractères, il faut donc modifier les noms de vos scripts existants sur la carte SD et sur chacun des modèles qui utilisent ces scripts.

- Les noms des courbes sont à présent limités à 3 caractères.

- les noms des variables globales GVAR sont à présent limités à 3 caractères.

- Les noms des fichiers son sont à présent limités à 6 caractères.

- 64 inters logiques sont à présent possibles au lieu de 32

Les accessoires :

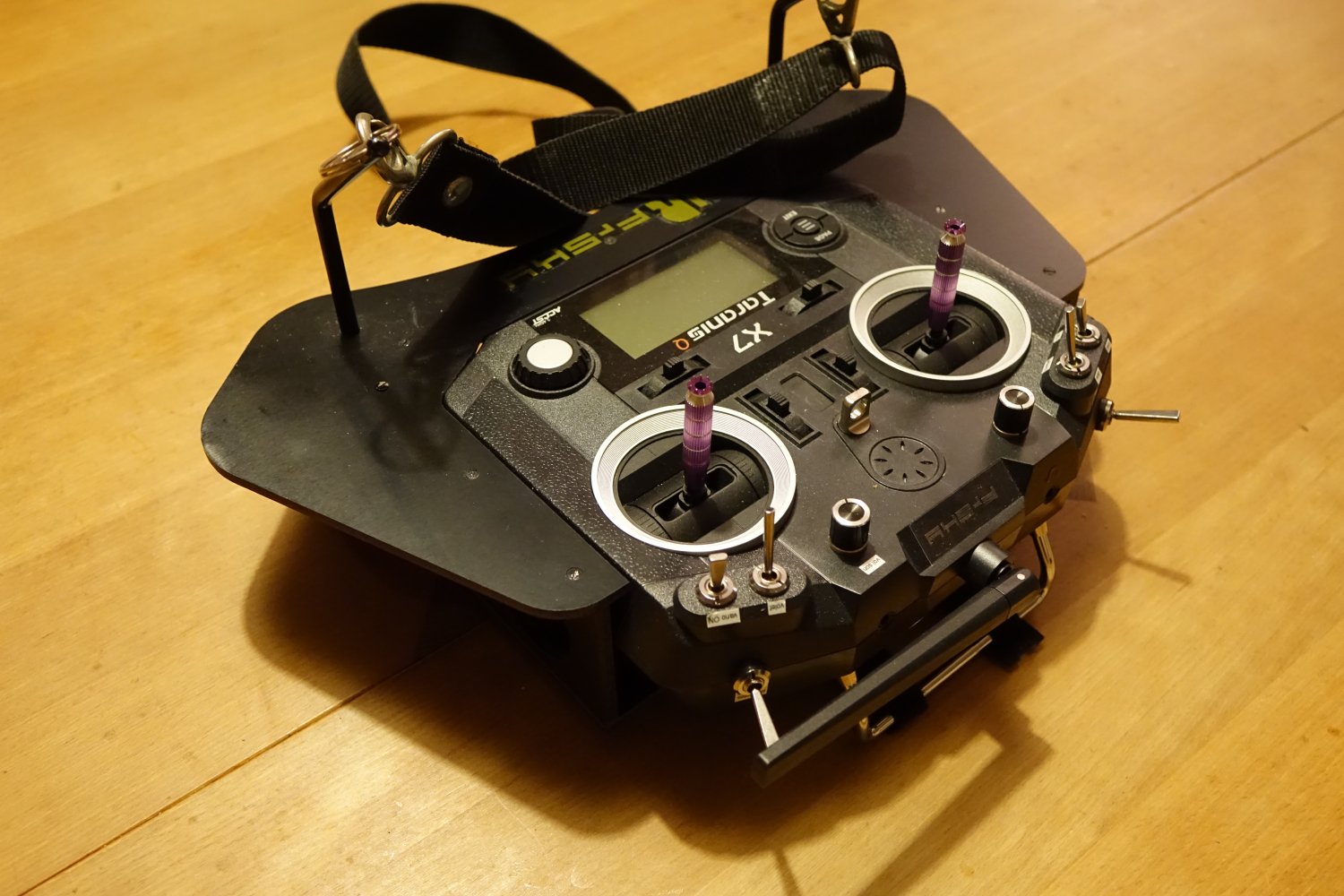

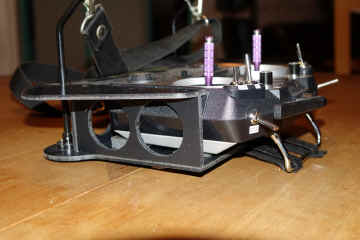

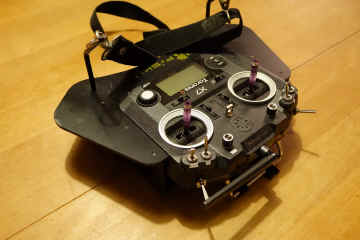

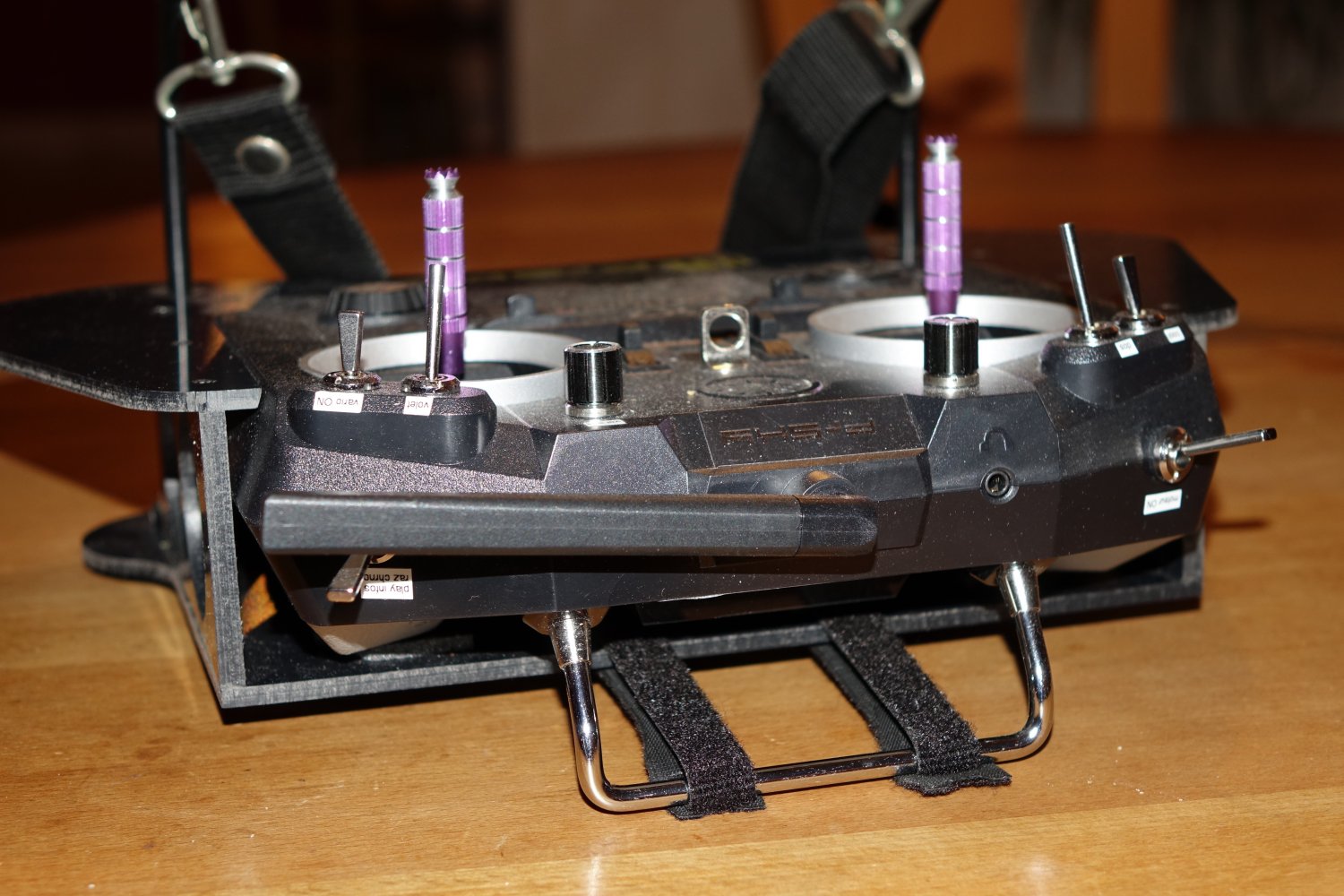

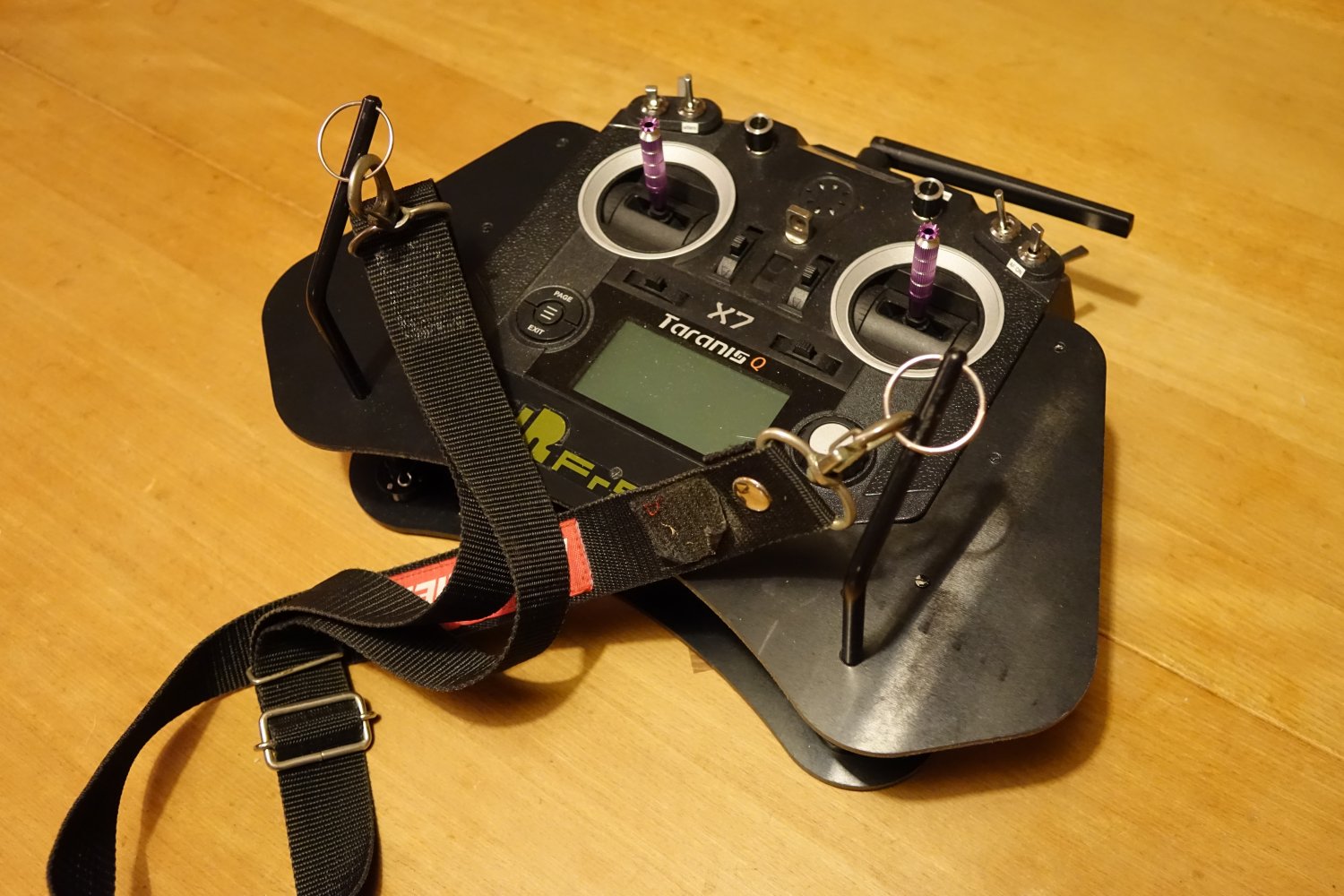

Le pupitre que j'ai réalisé en armodur noir 5mm :

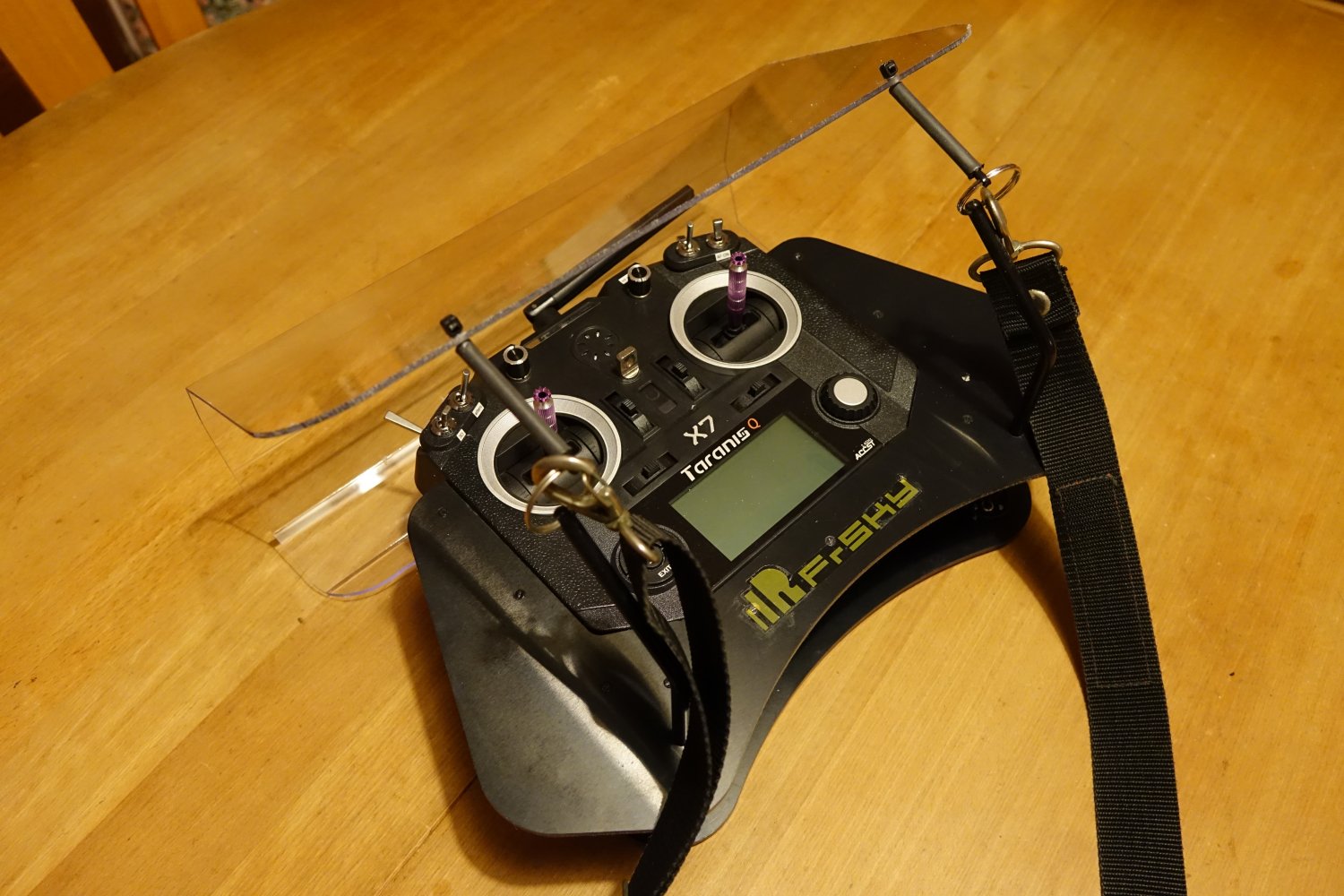

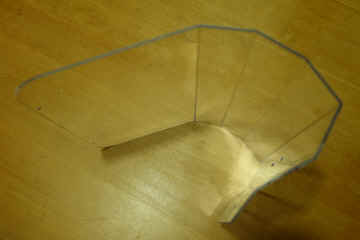

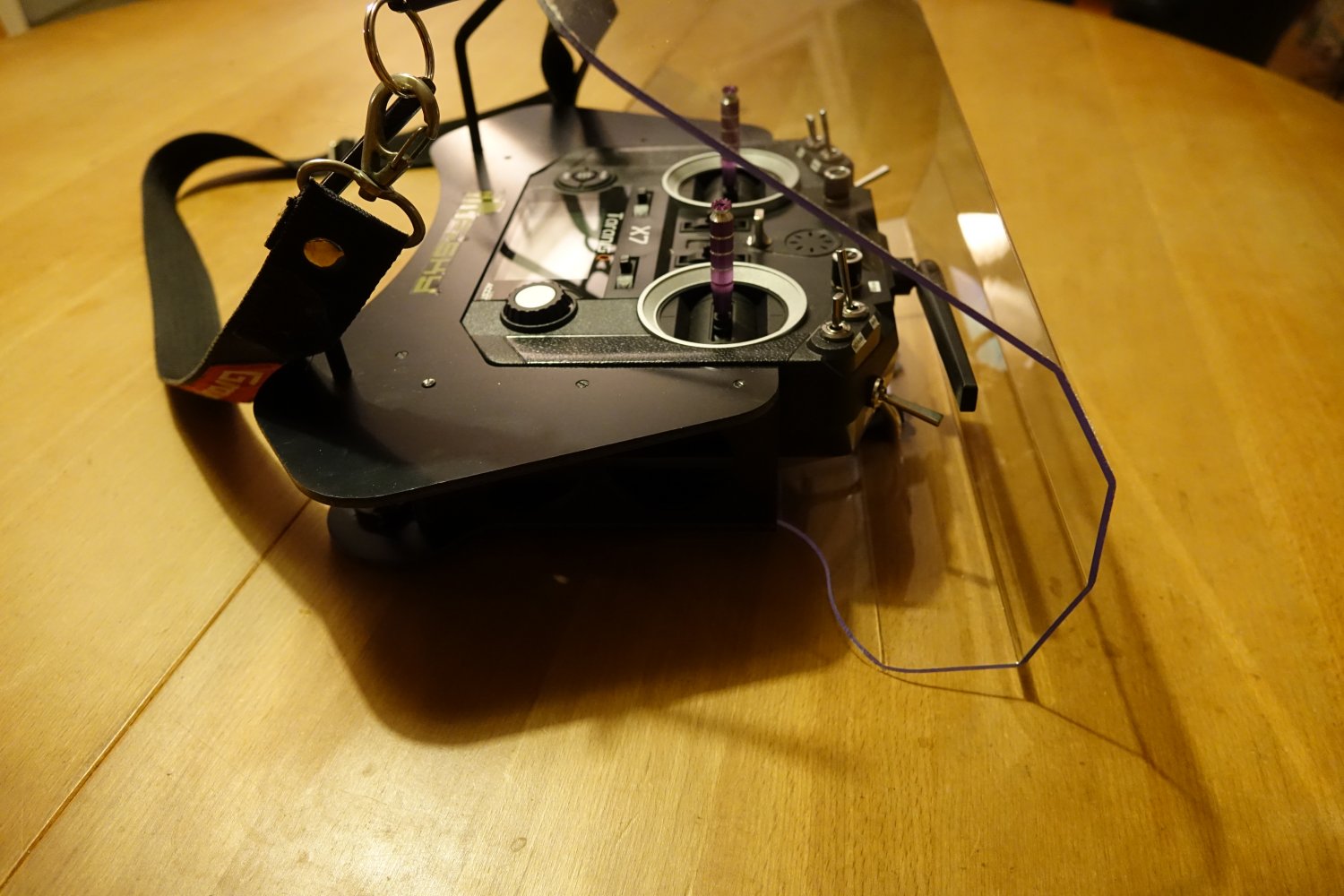

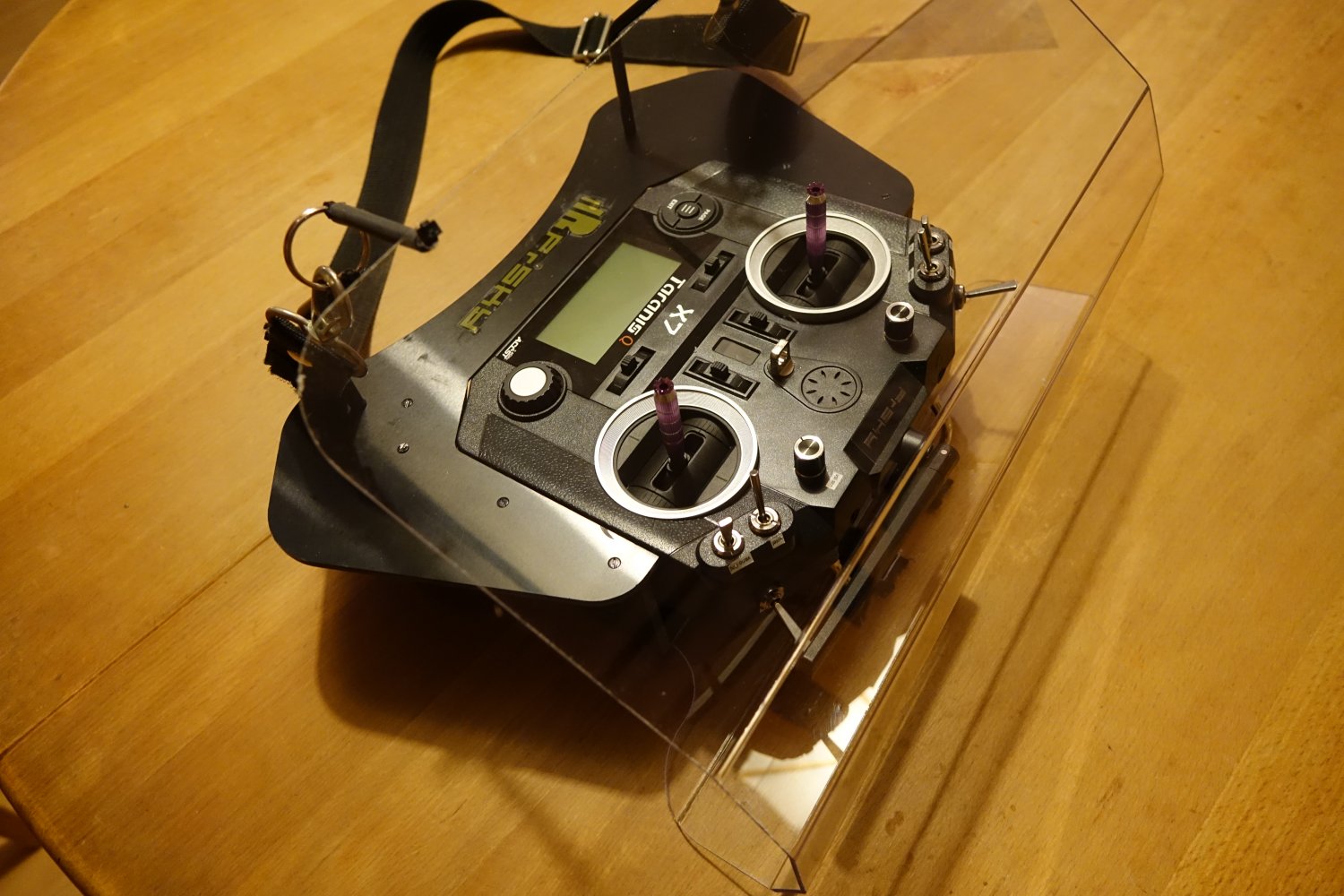

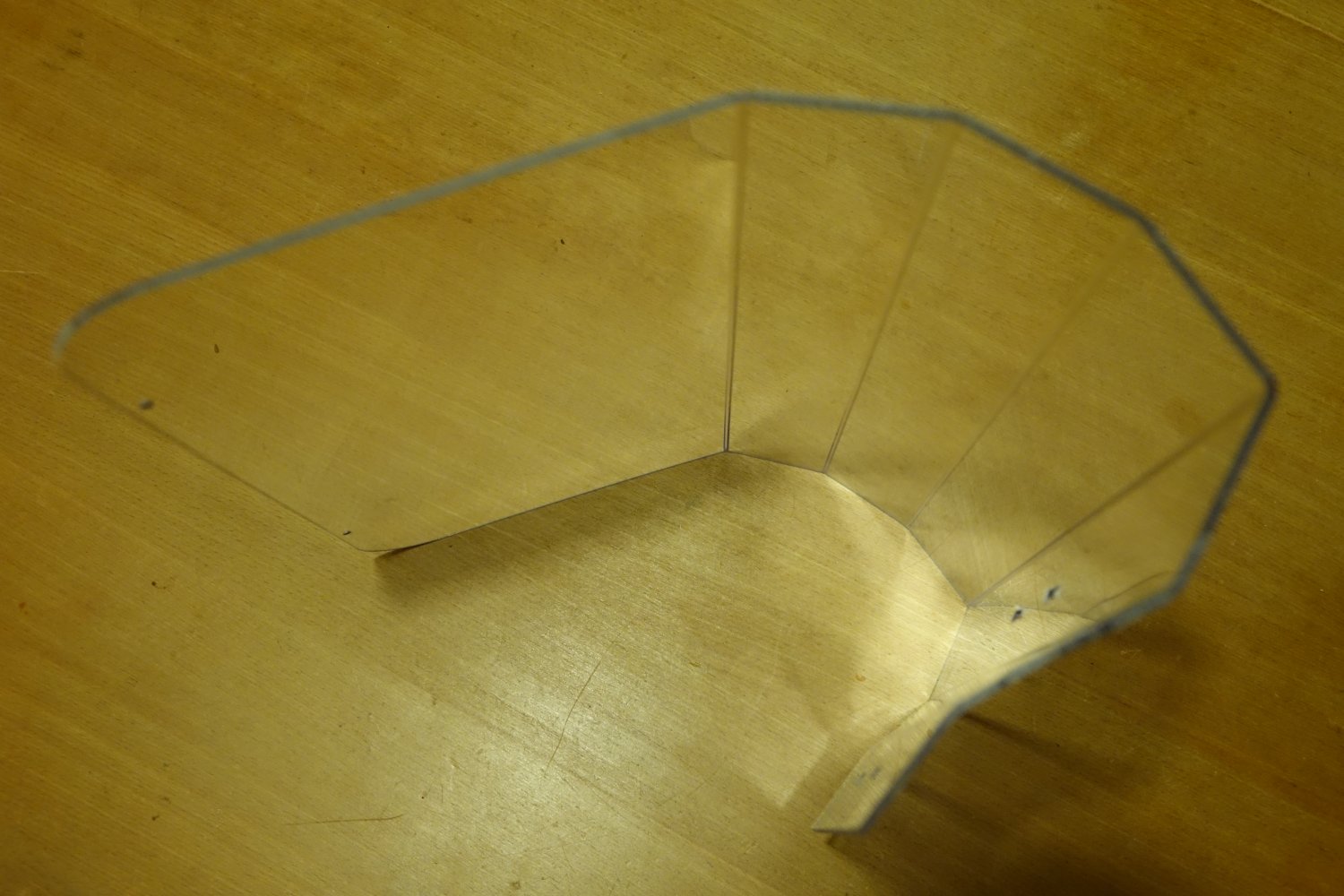

et avec son capot en lexan 2mm :

Nouvelle QX7 ACCESS : Ajout d'un module XJT pour pouvoir utiliser le protocole ACCST et les récepteurs D8 :

Claude nous présente sa nouvelle radio QX7 qui intègre à présent le protocole ACCESS au lieu du protocole ACCST, ce qui interdit l'utilisation des anciens récepteurs D8. Il nous présente aussi les modifications apportées pour résoudre ce problème :

Evolution de la Taranis Q X7, sur le plan esthétique la Q X7 Access se distingue de la version précédente par l'indication "ACCESS" en bas à droite de l'écran à la place du marquage "ACCST".

Version 2020 du best-seller de FrSky Q X7/X7S
Cette nouvelle version intègre le protocole de communication ACCESS 24 voies qui apporte une transmission plus rapide et plus fiable que la version classique ACCST.

Spécifications
● Nom du Modèle: Taranis Q X7/X7S ACCESS
● Dimensions: 202.2mm*189.4mm*96mm
● Poids: Taranis Q X7 ACCESS: 613g (without battery)
Taranis Q X7S ACCESS: 639g (without battery)
● Système d'exploitation: Open source operating system
● Nombre de canaux: 16 (ACCST D16) / 24 (ACCESS) canaux
● Plage de tension de fonctionnement: 6.5V~8.4V (2 S LI-battery, not including LiFePO battery)
● Courant de fonctionnement: 160mA@7.2V typ
● Température de fonctionnement: -10℃~60℃ (14℉~140℉)
● Résolution de l'afficheur rétro éclairé: 128*64

● Mémoires modèles: 60 modèles (extensible par carte Micro SD)
● Smart Port, port pour carte Micro SD, Mini USB Port and DSC Port

À propos du chargeur, équilibreur de la batterie Li-USB 2S intégré à la radio:

L'état du voyant DEL vert d'alimentation:

Led allumée= charge, Led éteinte= fin de charge, Led flash= défaut de charge

Adaptateur USB (tension: 5V + 0.2V courant: ＞ 2.0A) lorsque vous utilisez l'USB pour la fonction de charge.

Les batteries LiFePO ne sont pas prises en charge.

Le boîtier porte pile de la X7 a été remplacé par un boîtier porte accus Lipo bâton type 18650. Mais pour les mêmes raisons de sécurité, il faut absolument le remplacer par un accu assemblé. J'ai acheté chez HobbyKing Europe un accus lipo pour récepteur(1800mAh/12C/2S )à 9,89 € (SKU:T1800.2s.12RX)

Pour ceux qui, comme moi, utilisent encore des récepteurs D8, le nouveau module interne ISRM n'est plus compatible avec le protocole D8. Il faudra ajouter un module externe Multi-protocoles ou un module XJT ( je l'ai acheté 34,22 € sur Aliexpress ) et charger un firmware ACCST /FCC(international) pour accéder au mode D8.

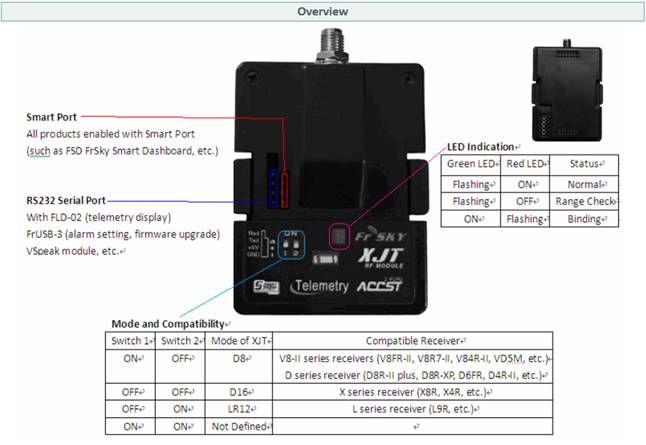

Deux interrupteurs sur le module permettent de sélectionner le mode D8, D16 ou LR12. Voir la photo jointe avec le tableau "Mode et compatibilité" indiquant la position des inters et les récepteurs compatibles.

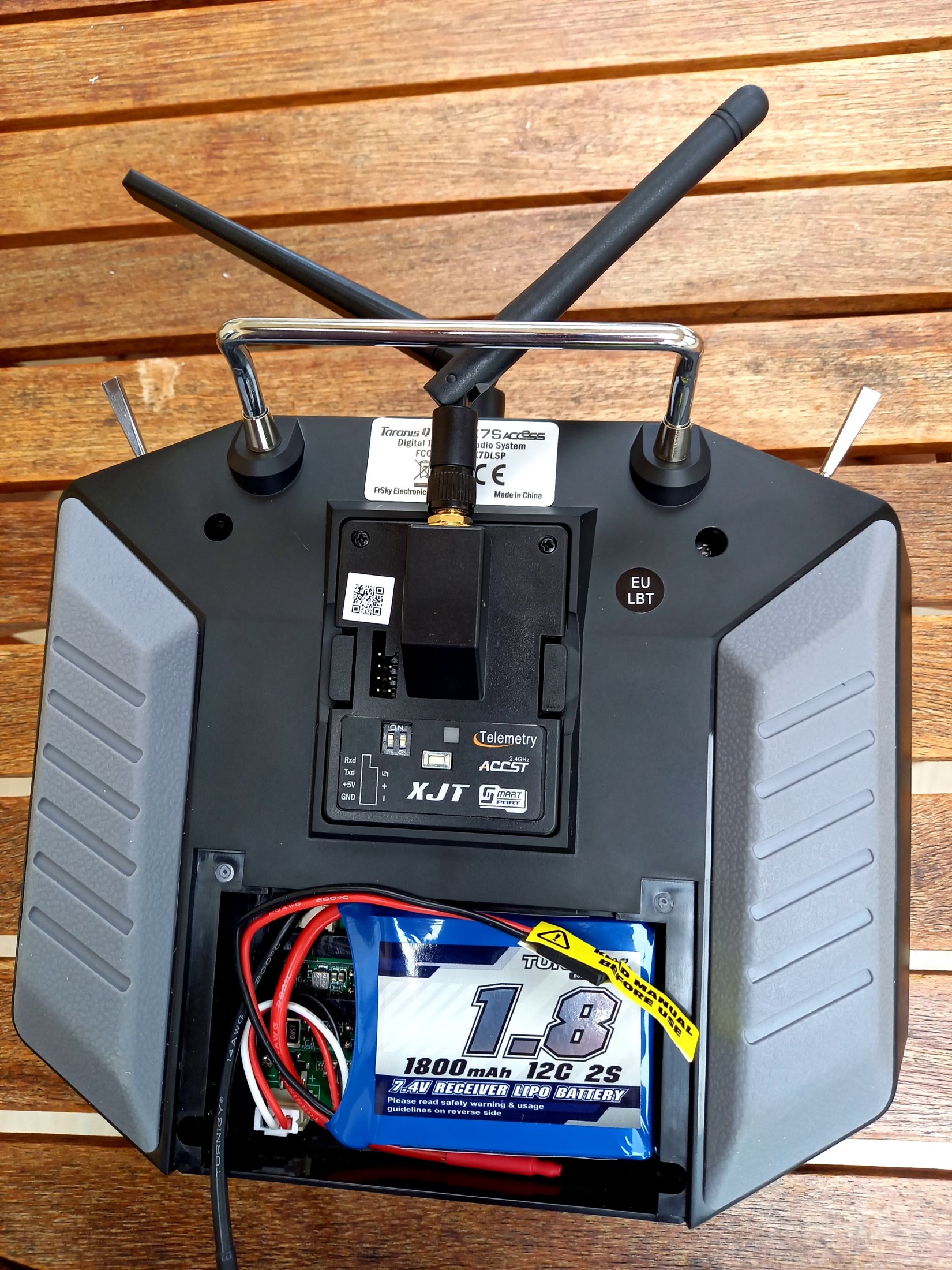

Ma Q X7 Access avec le module XJT et l'accus lipo. Taranis Q X7 Access achetée chez HobbyKing 113,09 € livrée avec module R9M. J'ai pris la version EU parce qu'il n'y avait que celle ci de disponible
