mise à jour le 5 Mai 2023
Les Bonnes pratiques de la TARANIS
versions logicielles
Les versions 2.x sont des versions majeures, les versions 2.1x sont des versions mineures.
Pour passer d'une version majeure à une autre version majeure, il faut passer par toutes les versions majeures intermédiaires pour ne pas perdre vos modèles sauvegardés car à chaque nouvelle version majeure, le rangement des modèles dans la mémoire interne (EEPROM) est modifié :
exemple pour passer de la version 2.0x à 2.3x, il faut passer par la version 2.1x puis 2.2x et ensuite 2.3x
le x n'a pasd'importance.
Le fonctionnement de la télémétrie a complètement changé entre la version 2.0 et la version 2.1, vous serez obligé de modifier cette partie ainsi que les interrupteurs logiques.
A chaque changement de version majeure, il est nécessaire de charger une nouvelle application Companion 2.x. Par contre, les versions mineures, 2.2x par exemple pourront être mises à jour sous Companion2.2.
Atouts de la version 2.3 (à découvrir plus complètement ici) :
Toutes les infos ici pour passer d'une version Open Tx1.0 à une version Open Tx 2.x , merci lapin Fou !
Firmware de la radio (OpenTx): utiliser une version 2.0.xx ou mieux 2.1.xx, actuellement 2.1.8 à télécharger ici
Logiciel PC (OpenTx Companion) : ne plus utiliser Companion9x mais uniquement OpenTx Companion
Atouts de la version 2.1 :
Ecran de télémesure : affichage des capteurs présents, possibilité de changer leurs noms
Beaucoup d'améliorations concernent la télémétrie, voir le lien
Possibilité de réaliser des copies d'écran en live et de les stocker sur la carte SD : assigner un inter pour ces copies
Affichage des valeurs des trims
Possibilité de mettre des fonctions spéciales valables sur tous les modèles : à préciser dans le menu Radio
3ème timer
Possibilité de donner un nom aux timers
Définition de 4 écrans de scripts, au choix pour chaque modèle
Paramétrage d'OpenTx Companion et création de votre profil :
| OpenTx2.0 | OpenTx2.1 | ||

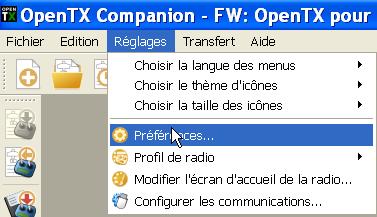

| Lancer OpenTx Companion, aller dans
Réglages ->Préférences

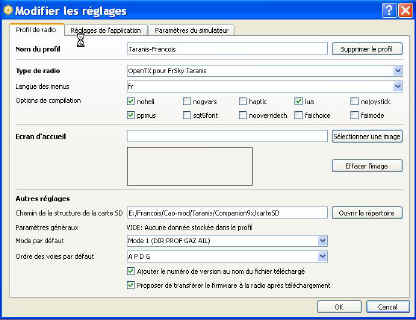

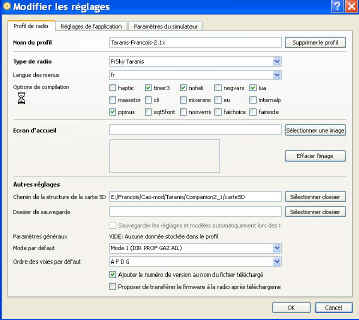

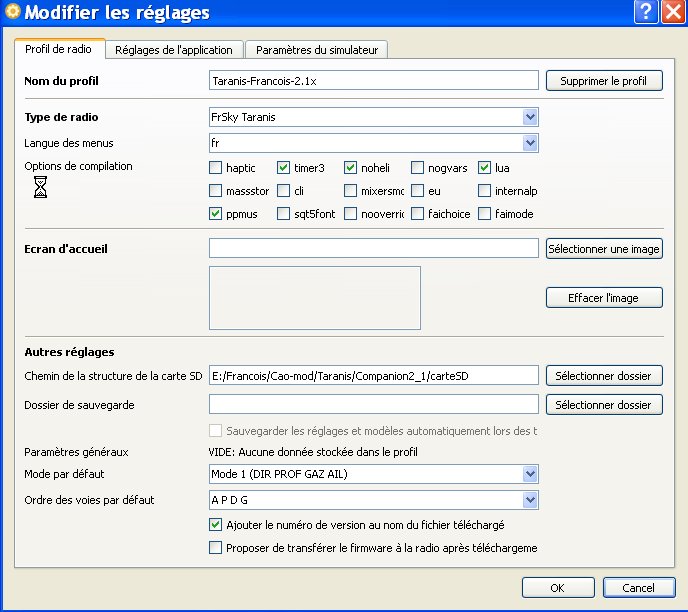

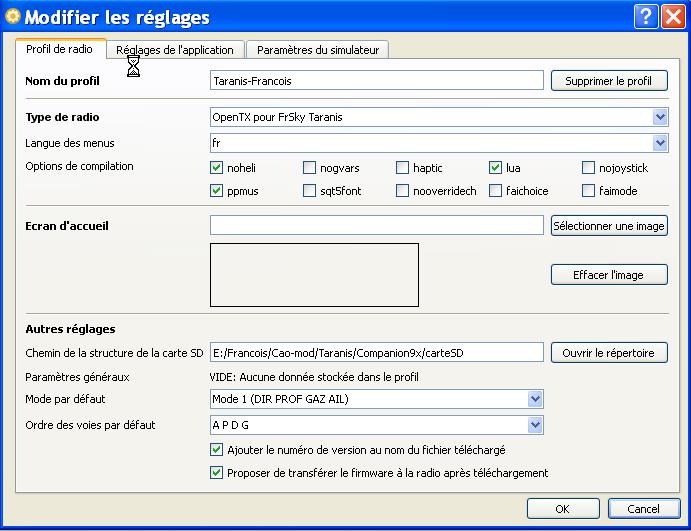

Profil de radio : |
 |
 |
 |
| Nom de profil | important si vous avez plusieurs radios | |

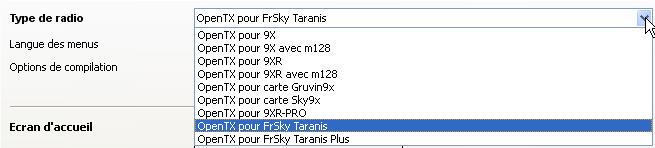

| Type de radio | TRES IMPORTANT
Choisissez OpenTx pour Frsky Taranis ou Taranis Plus Ne pas se tromper !!! |
 |
| Langue des menus | fr | menus en français |
| Options de compilation | noheli | à cocher si pas d'utilisation de menu hélico |
| nogvars | à cocher si vous n'utilisez pas les variables globales | |
| haptic | vibreur (si Taranis+) | |
| lua | validation de l'interpreteur de lanage LUA utilisé pour gérer les scripts | |
| nojoystick | ||
| ppmus | affichage des largeurs d'impulsion PPM en us (compatibilité radio Thobois) | |
| sqt5font | Police de caracteres plus grande sur l'afficheur | |
| nooverridech | ||
| faichoice | mode compétition, télémétrie validée à la MST mais plus possible de la revalider si on l'a dévalidée | |
| fai mode | mode compétition : pas d'accès à la télémétrie | |
| eu (OpenTx2.1) | masque les protocoles D8 et LR12 dans le menu de choix du récepteur | |
| Chemin structure de la carte SD | répertoire sur votre PC pour sauvegarder la carte SD et permettre le bon fonctionnement de Companion | |
| Mode par défaut | mode de pilotage : Mode 1 le plus souvent | |
| Ordre des voies par défaut | par exemple APDG : Aileron/Profondeur/Derive/gaz | |
| Lancer OpenTx Companion, aller dans
Réglages ->Préférences

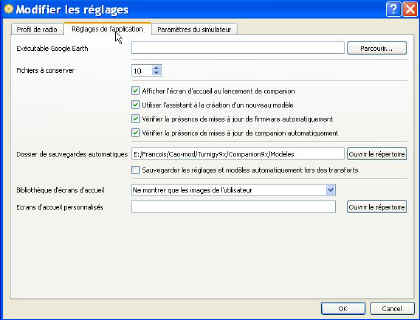

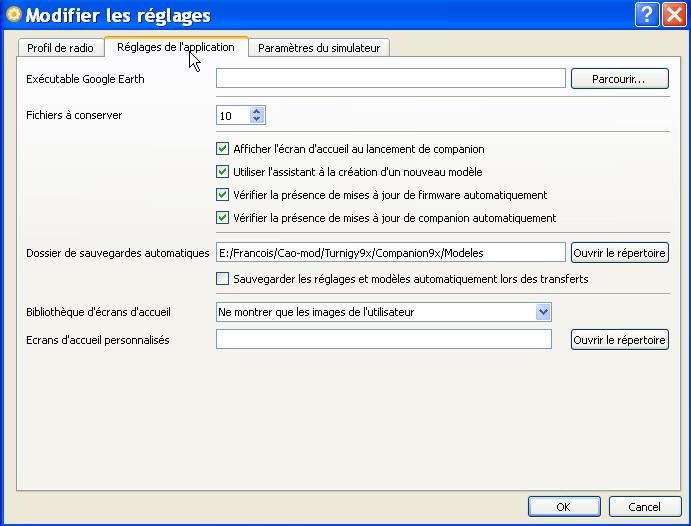

Réglages de l'application: |
 |
Dossier de sauvegarde automatique : choisir un répertoire pour sauver vos modèles |
Précautions de sauvegarde pour se dépanner sur le terrain en cas de problème :
Sauvegarder sur la carte SD de votre Taranis,
la dernière version de chacun de vos modèles :
selection du modèle
appui sur MENU
appui long sur ENT => Archiver modèle => le modèle est copié dans le répertoire /MODELS de la carte SD
la dernière configuration de votre radio avec tous vos modèles :
aller dans MENU RADIO (appui long sur MENU)
se déplacer dans le menu 'VERSION' par 3 appuis courts sur PAGE
appui long sur ENTER => sauvegarde de l'EEPROM dans le répertoire \EEPROMS\ de la carte SD
la dernière version du firmware :
à partir du PC
ouvrir l'explorateur de fichiers
copier le fichier 'opentx-taranis-....-fr-2.1.8.bin' correspondant à la dernière version compilée du firmware dans le répertoire \FIRMWARES\de la carte SD.
Le nom ne doit pas dépasser 32 caractères sinon il n'apparaitra pas sur la Taranis
Le firmware intègre aussi le bootloader de la radio
les firmwares des récepteurs et du module RF (XJT) :
à partir du PC
télécharger les firmwares des récepteurs à partir du site FrSky : ici
télécharger le firmware du module RF interne (XJT) en EULBT ou non EU
ouvrir l'explorateur de fichiers
copier les fichers frk des récepteurs et du module RF ans le répertoire \FIRMWARES\de la carte SD
Recharger en cas de problème à partir de la carte SD de votre Taranis :
la version de chacun de vos modèles :
appui sur MENU
se placer sur une cellule vide avec les touches + et -
appui long sur ENT => Restaurer un modèle
choisir un modèle présent dans le répertoire /MODELS de la carte SD
la configuration de votre radio avec tous vos modèles :
sélectionner 'Restore EEPROM' sur le menu principal
choisir le dernier fichier eeprom-...bin enregistré dans le répertoire SD/EEPROMS
la version du firmware :
sélectionner 'Write Firmware' sur le menu principal
choisir la dernière version compilée du firmware 'opentx-taranis-......-fr-2.1.x.bin' dans le répertoire SD/FIRMWARES
le bootloader :
aller dans MENU RADIO (appui long sur MENU)
se déplacer dans le menu 'Carte SD' par 1 appui court sur PAGE
aller dans le répertoire FIRMWARES
choisir la dernière version compilée du firmware 'opentx-taranis-......-fr-2.1.x.bin'
appui long sur ENT=>flasher bootloader
Allumer la radio en mode Bootloader :
|
Maintenir les trims dérive et d'aileron vers le centre Allumer la radio
|
 |
 |
Vous pouvez à présent, en gardant la radio allumée dans ce mode, utiliser Companion pour mettre à jour le firmware de la radio et en même temps le bootloader.
Si le mode Bootloader ne fonctionne pas, c'est qu'il est nécessaire de charger un nouveau bootloader dans votre radio, ce qui doit être réalisé radio éteinte en utilisant le protocole DFU du processeur STM32, suivre les explications de Lapin Fou.
