Construction d'une CNC

Pour construire ma nouvelle CNC, je me suis fortement inspiré de celle de Thierry décrite sur son superbe site breton : The Breizh Maker !

Merci Thierry pour toutes tes infos comme :

- les liens pour calculer les transmissions par courroie :

https://www.bbman.com/belt-length-calculator/
https://sdp-si.com/eStore/CenterDistanceDesigner

Voici mes plans des différentes pièces (formats autocad, pdf et jpg) :

Support de broche		SupportBroche.dwg SupportBroche.pdf

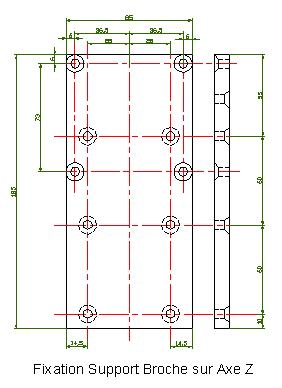

Platine de fixation du support de broche		FixationSupportBroche.dwg FixationSupportBroche.pdf

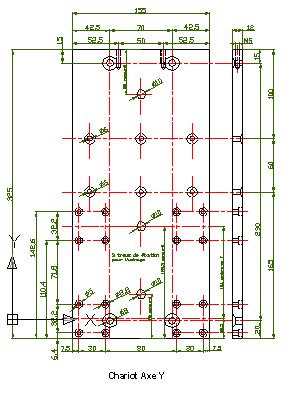

Chariot de l'axe Y		ChariotAxeY.dwg CharioAxeY.pdf

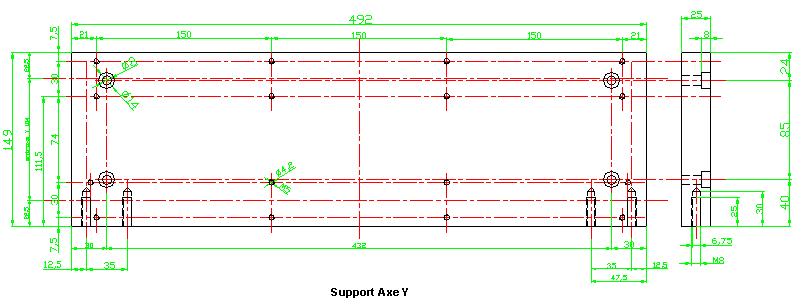

Support de l'axe Y		SupportAxeY.dwg SupportAxeY.pdf

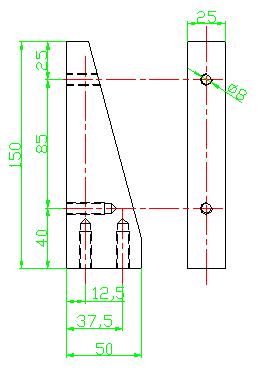

Renforts de l'axe Y (à réaliser en 2 exemplaires)		GoussetSupportAxeY.dwg GoussetSupportAxeY.pdf

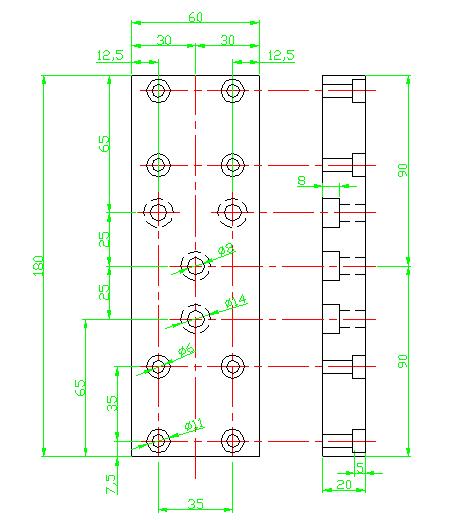

Chariots Axe X (à réaliser en 2 exemplaires)		ChariotAxeX.dwg ChariotAxeX.pdf

Les photos de la réalisation  :

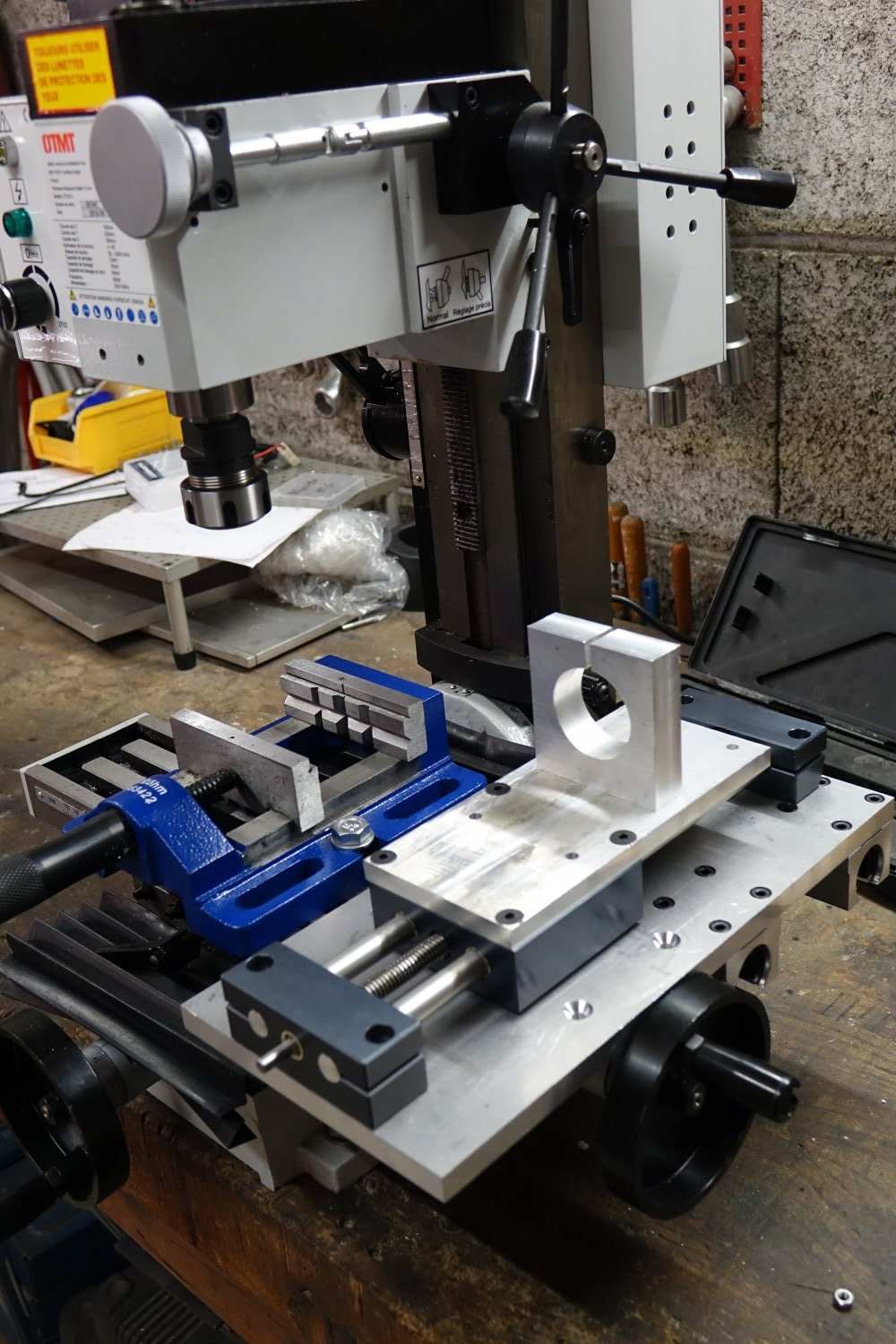

L'achat d'une mini-fraiseuse OTMT OT2213 a été justifié pour la réalisation des différentes pièces de ma nouvelle CNC.

Elle vient compléter mon vieux mini-tour à métaux MD65:

Les douilles à billes et les axes sont achetées chez CNC-discount en Allemagne (Green-Set : Axe X 20mm longueur 1000mm, Axe Y 16mm longueur 600mm).

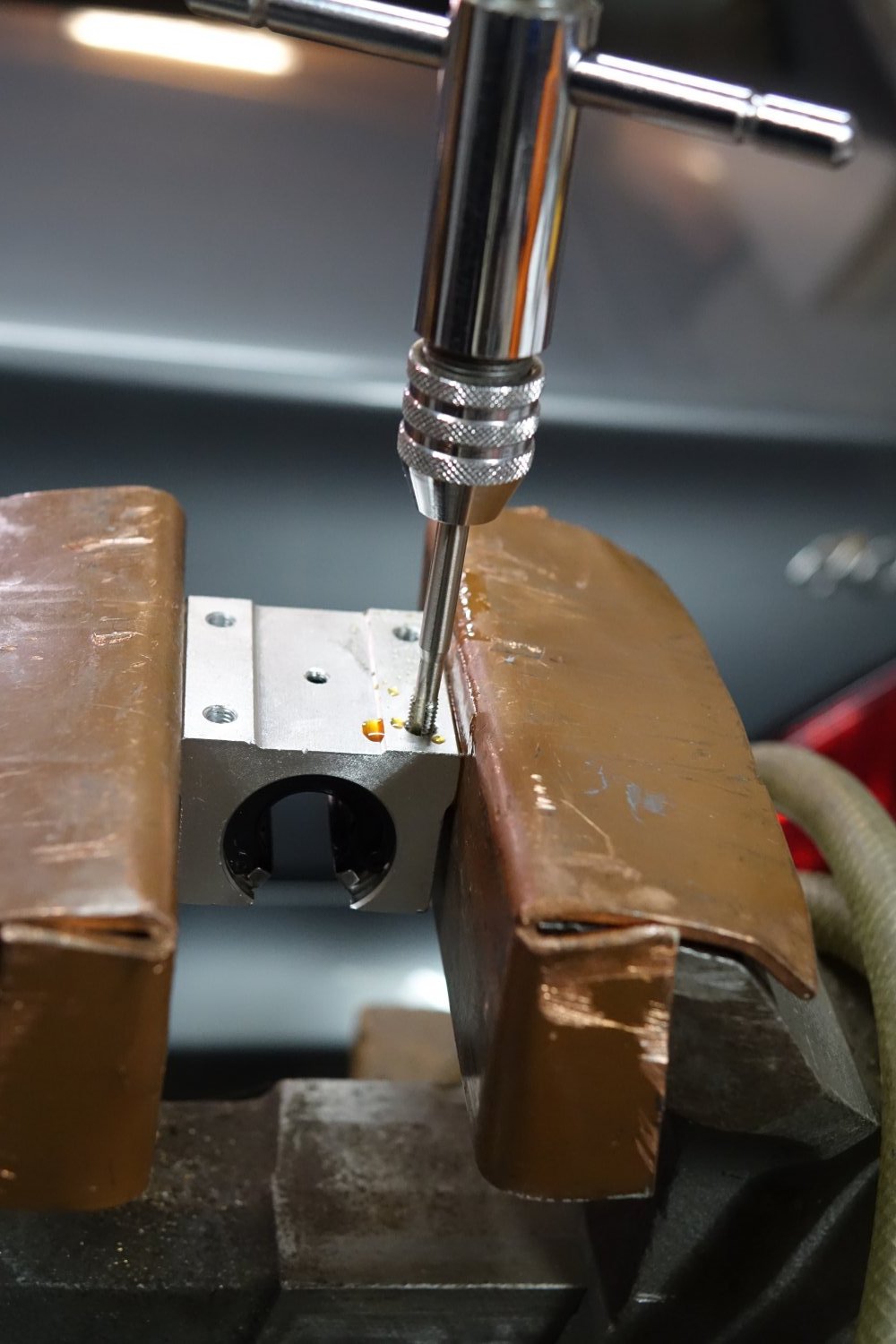

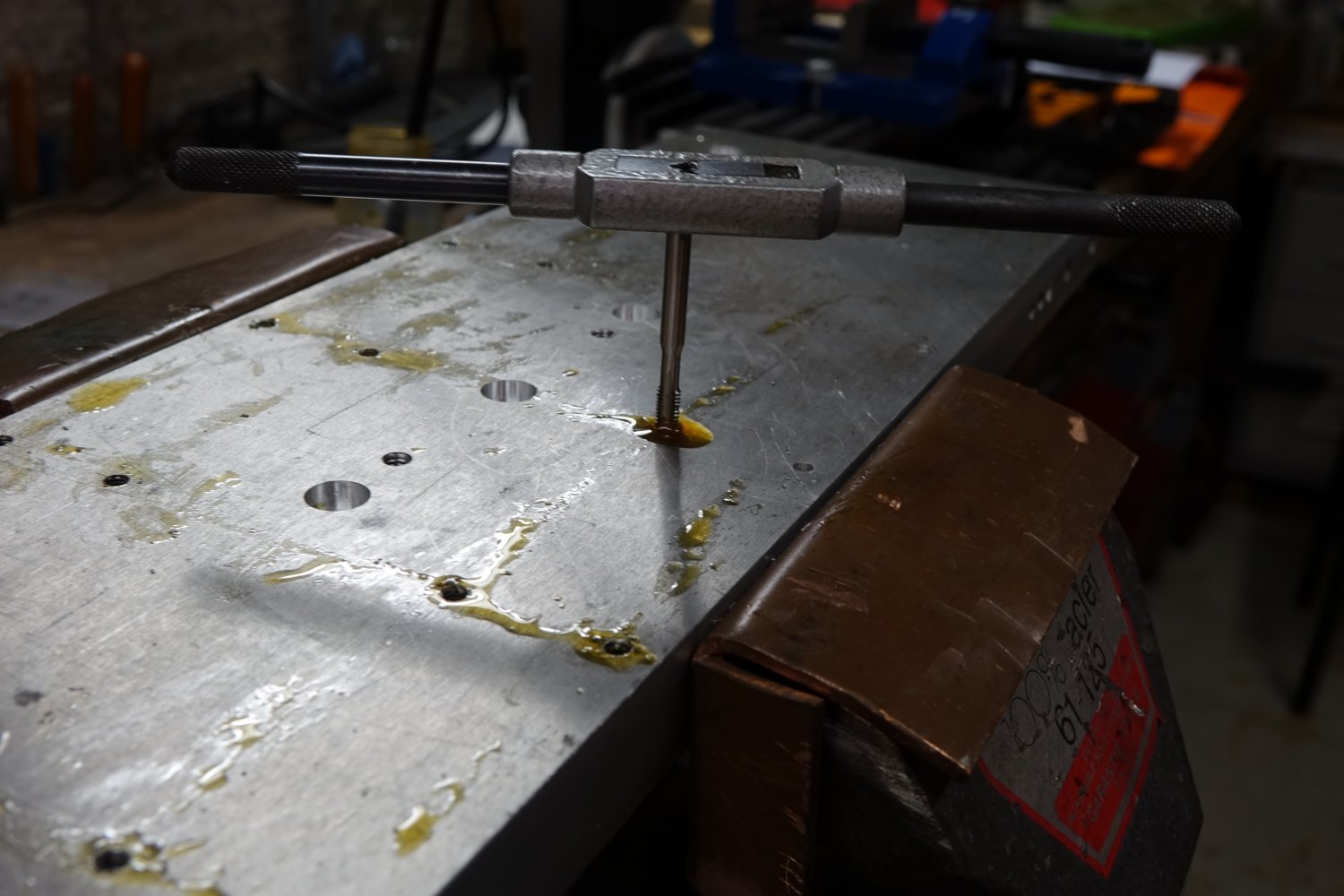

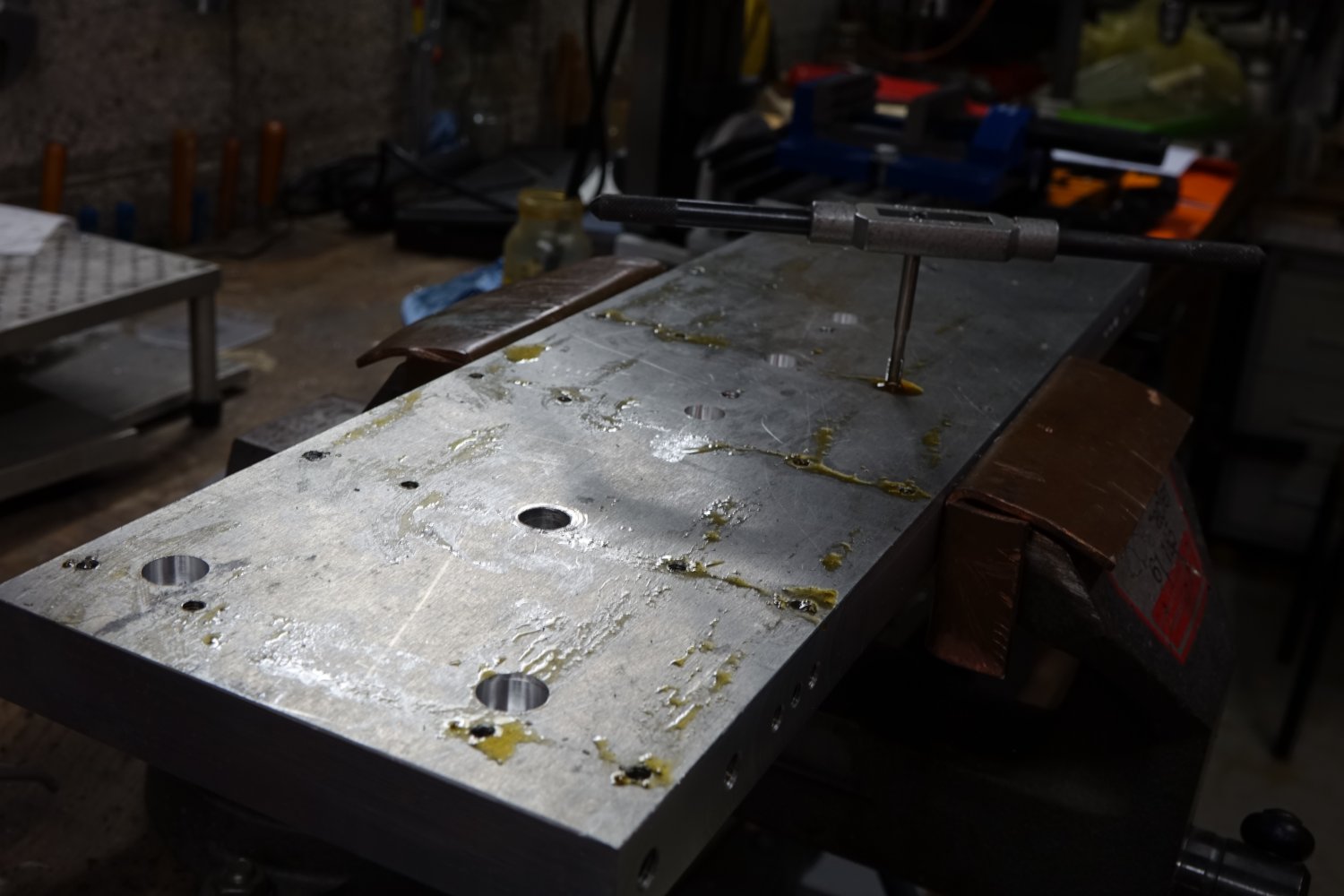

Les douilles à billes sont retaraudées car la profondeur de taraudage n'est pas constante :

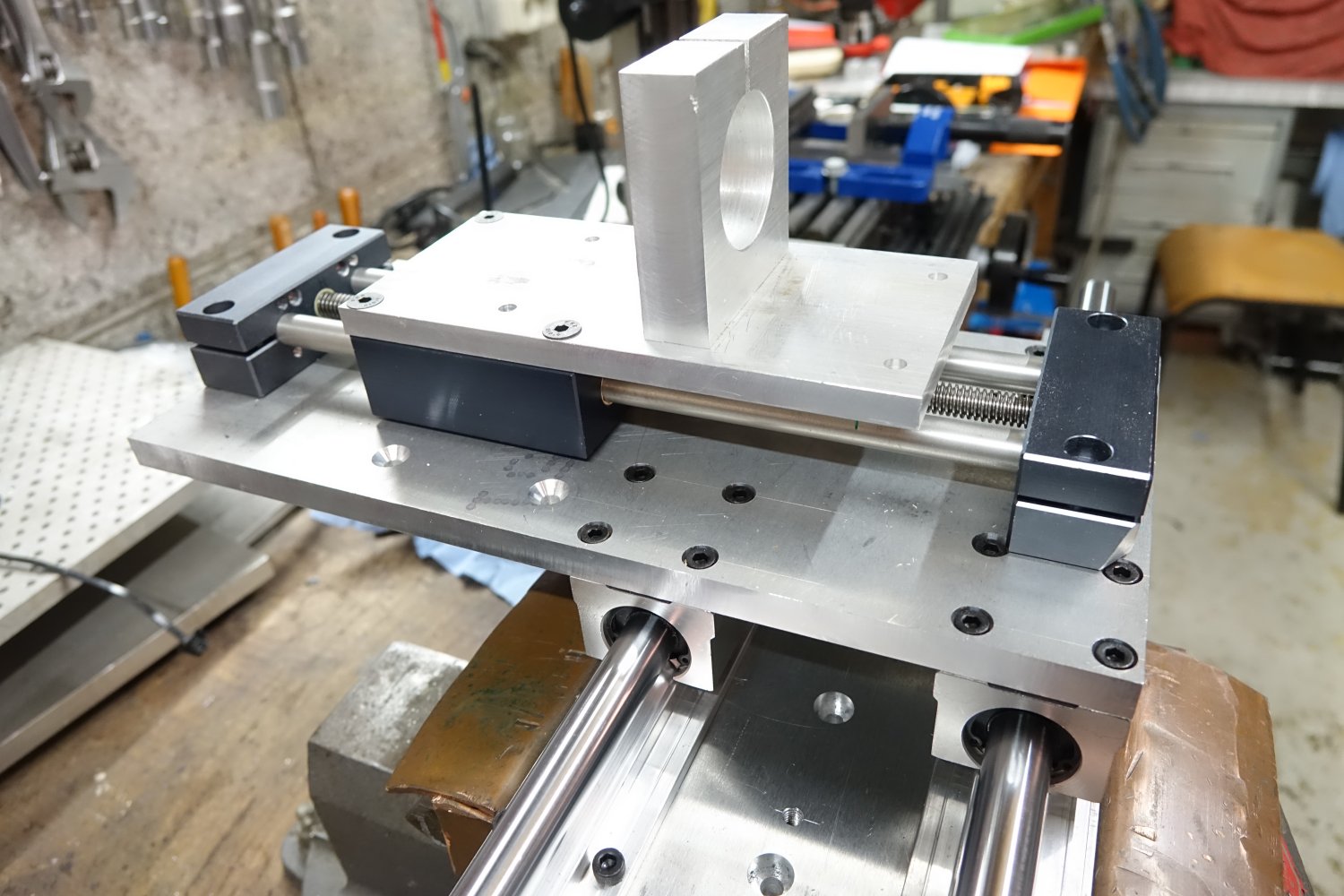

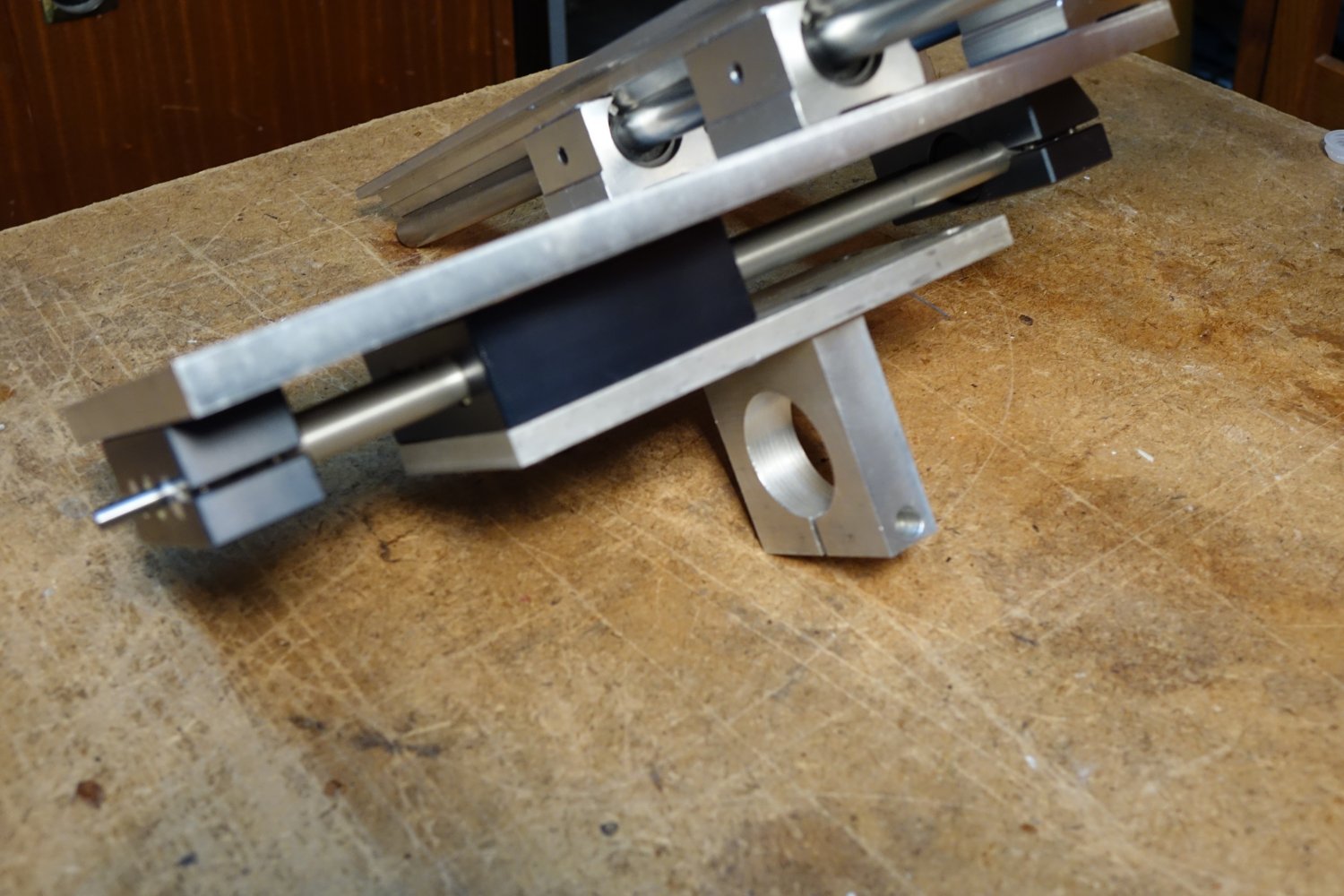

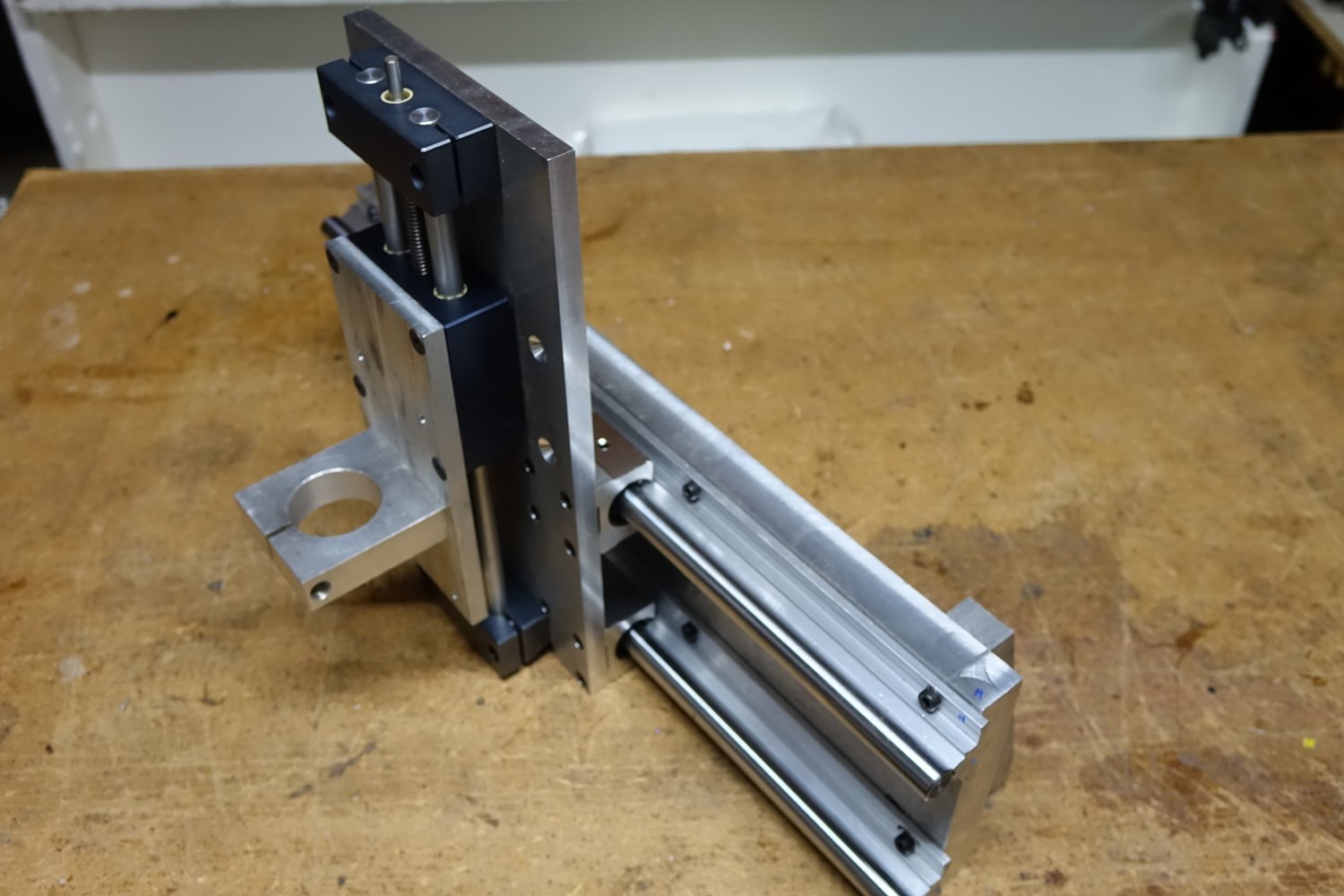

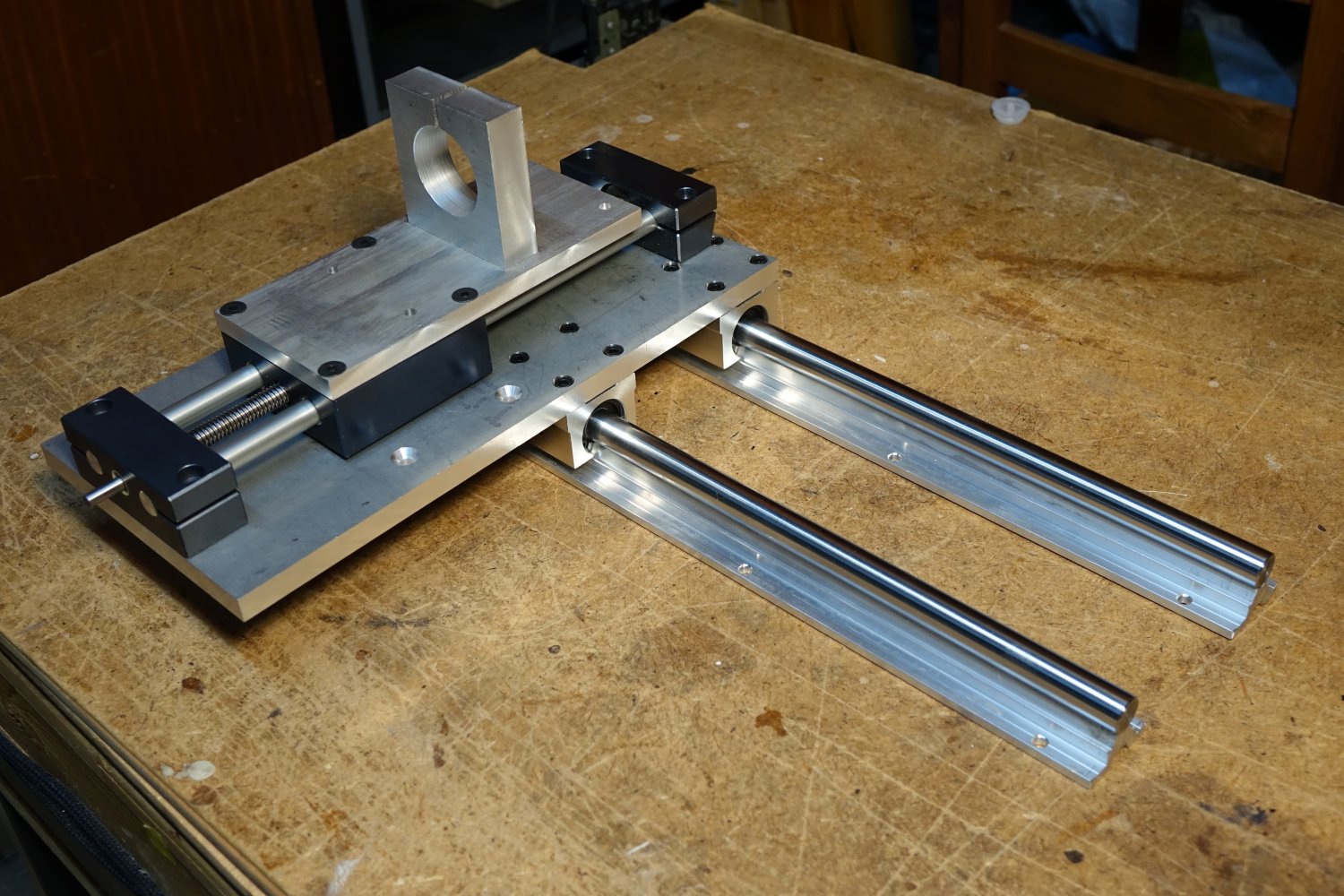

Montage du support de broche, du chariot Z et du chariot Y :

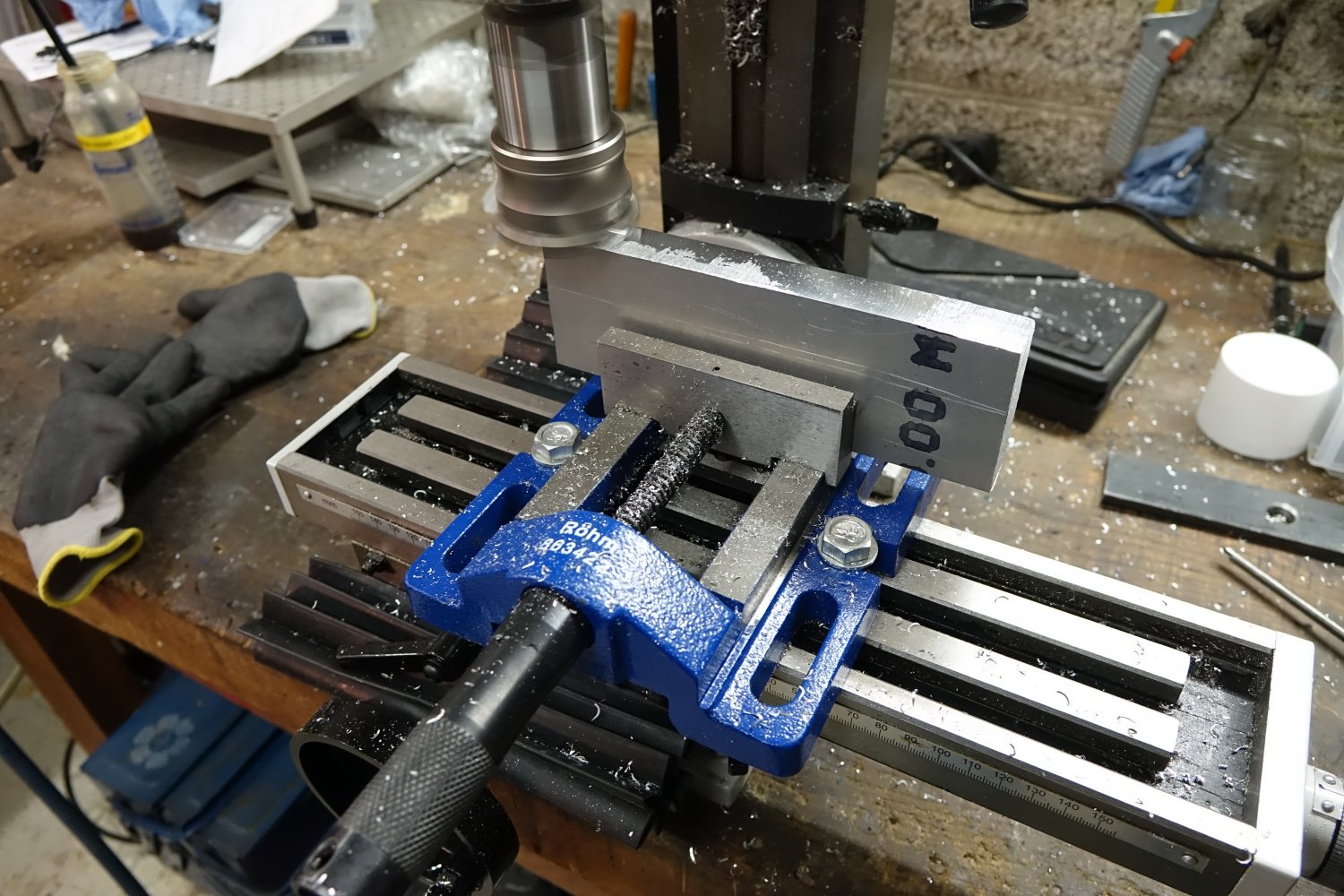

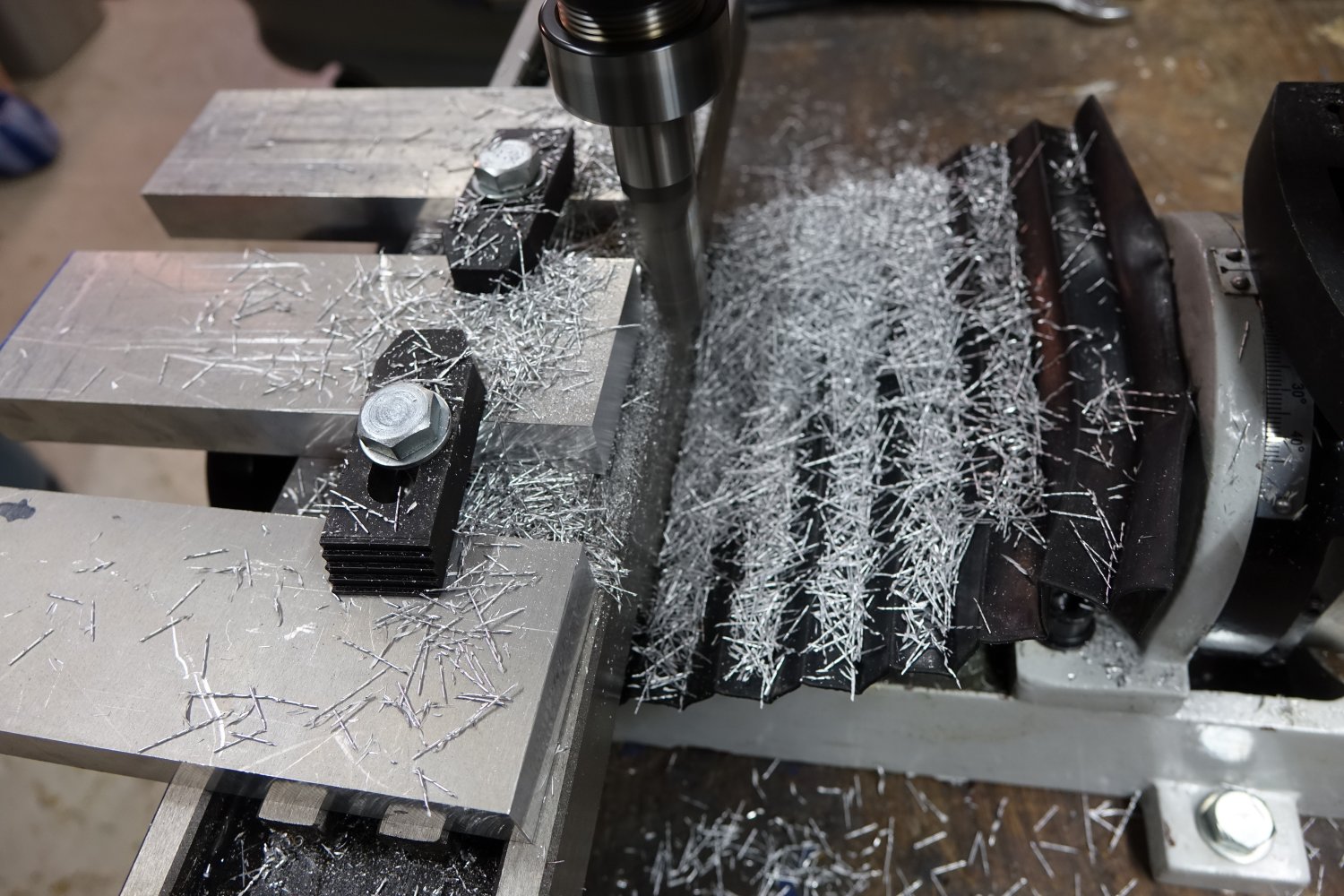

Usinage de la traverse support du chariot Y et fixation des rails de l'axe Y :

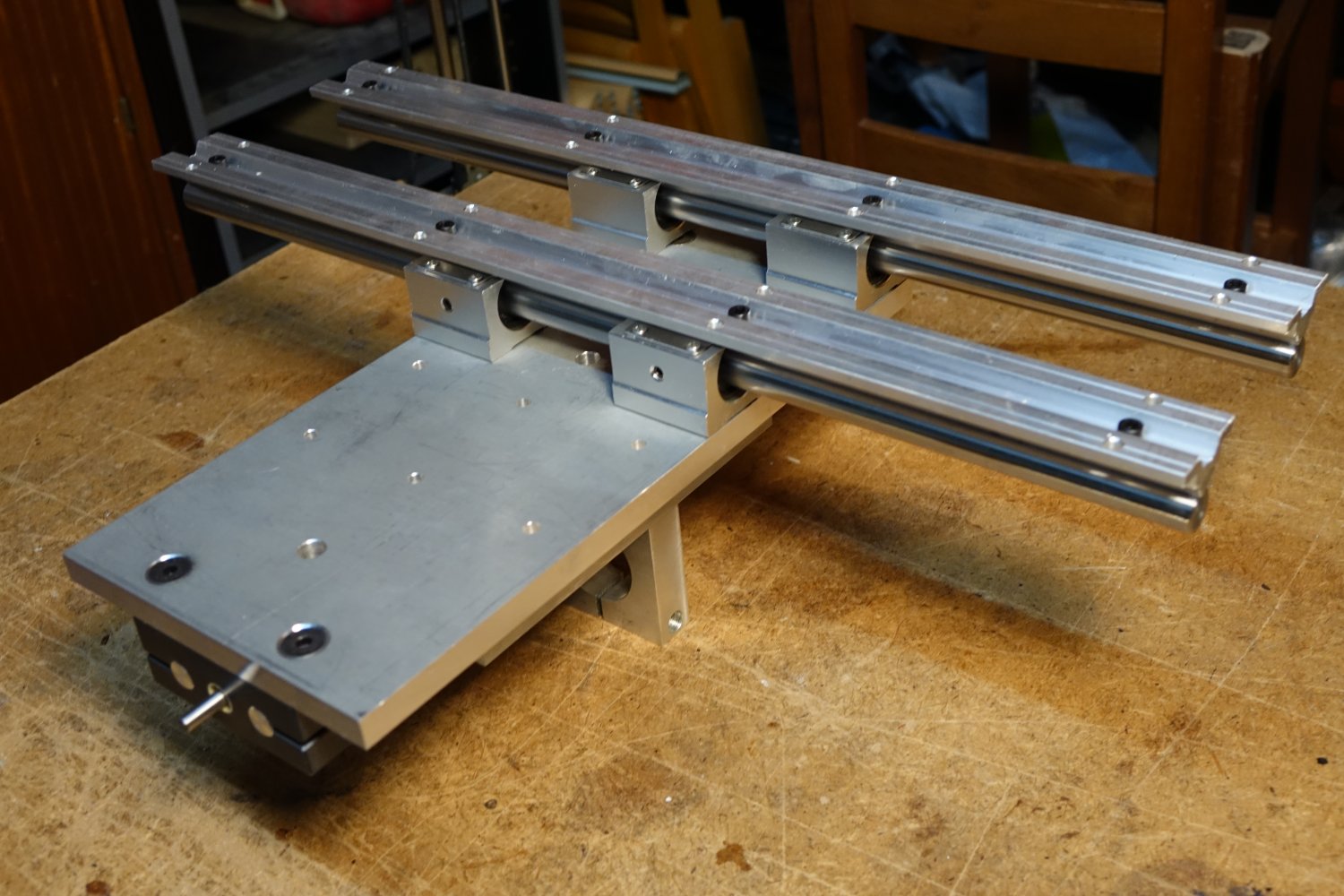

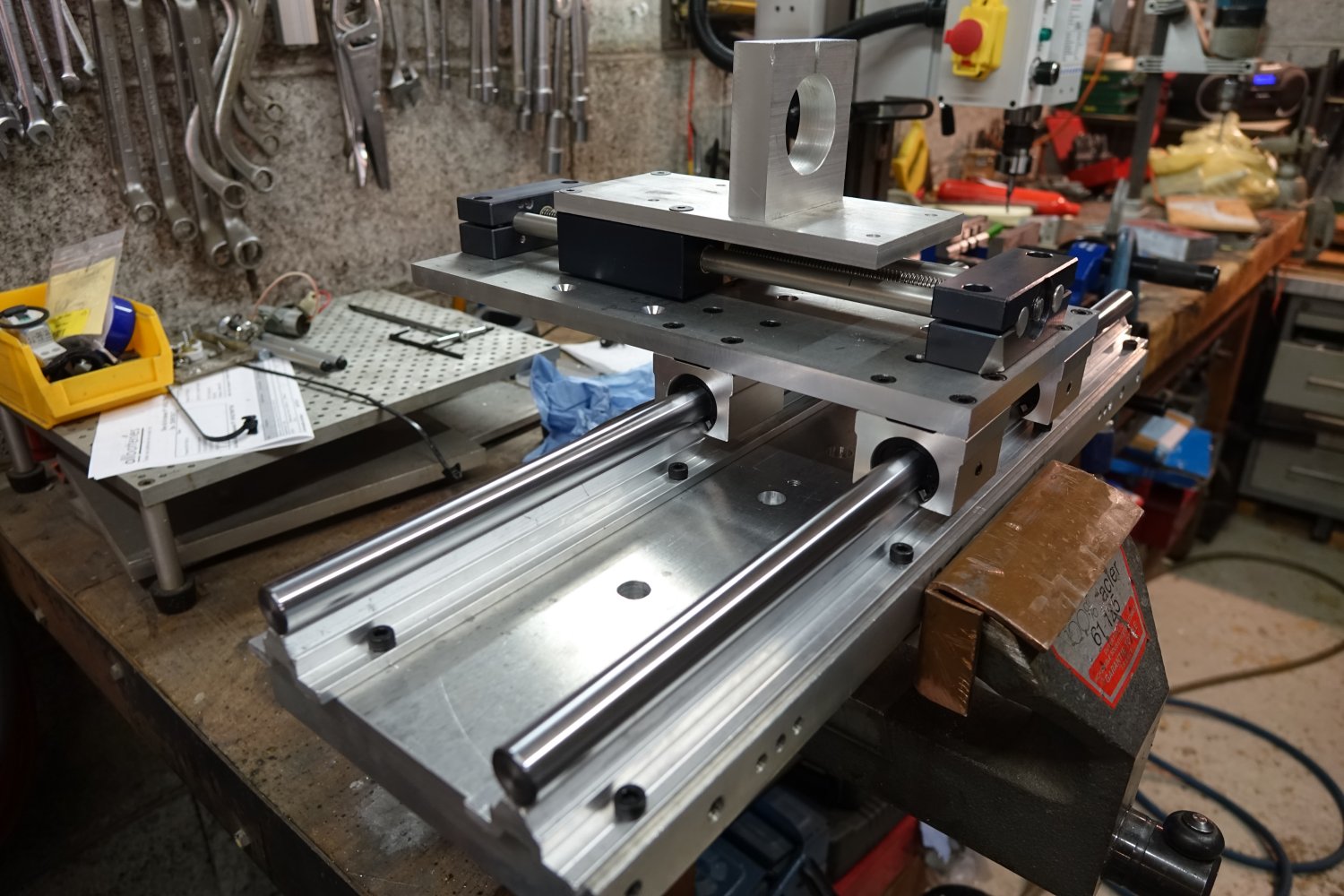

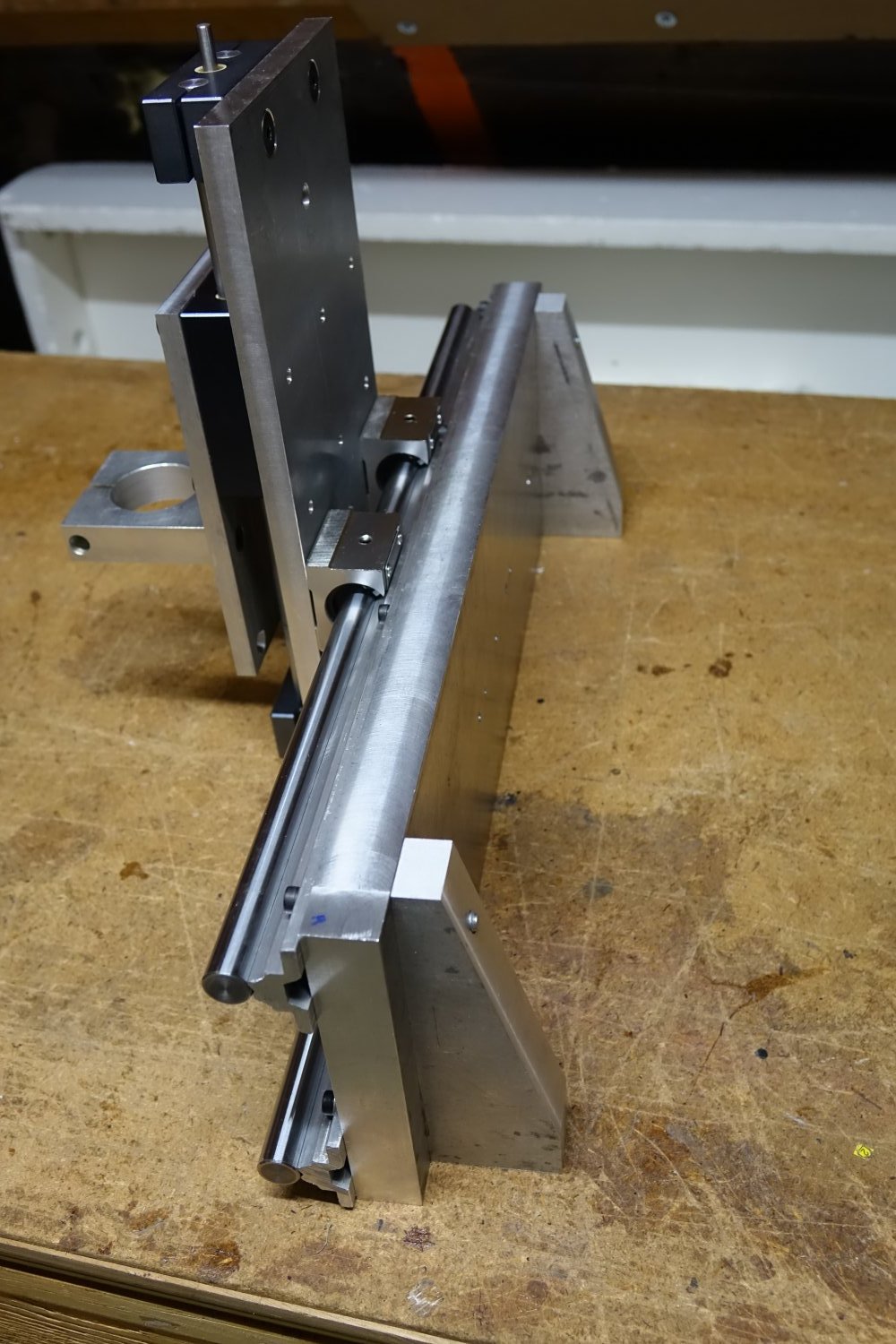

Fixation des rails de l'axe Y sur la traverse :

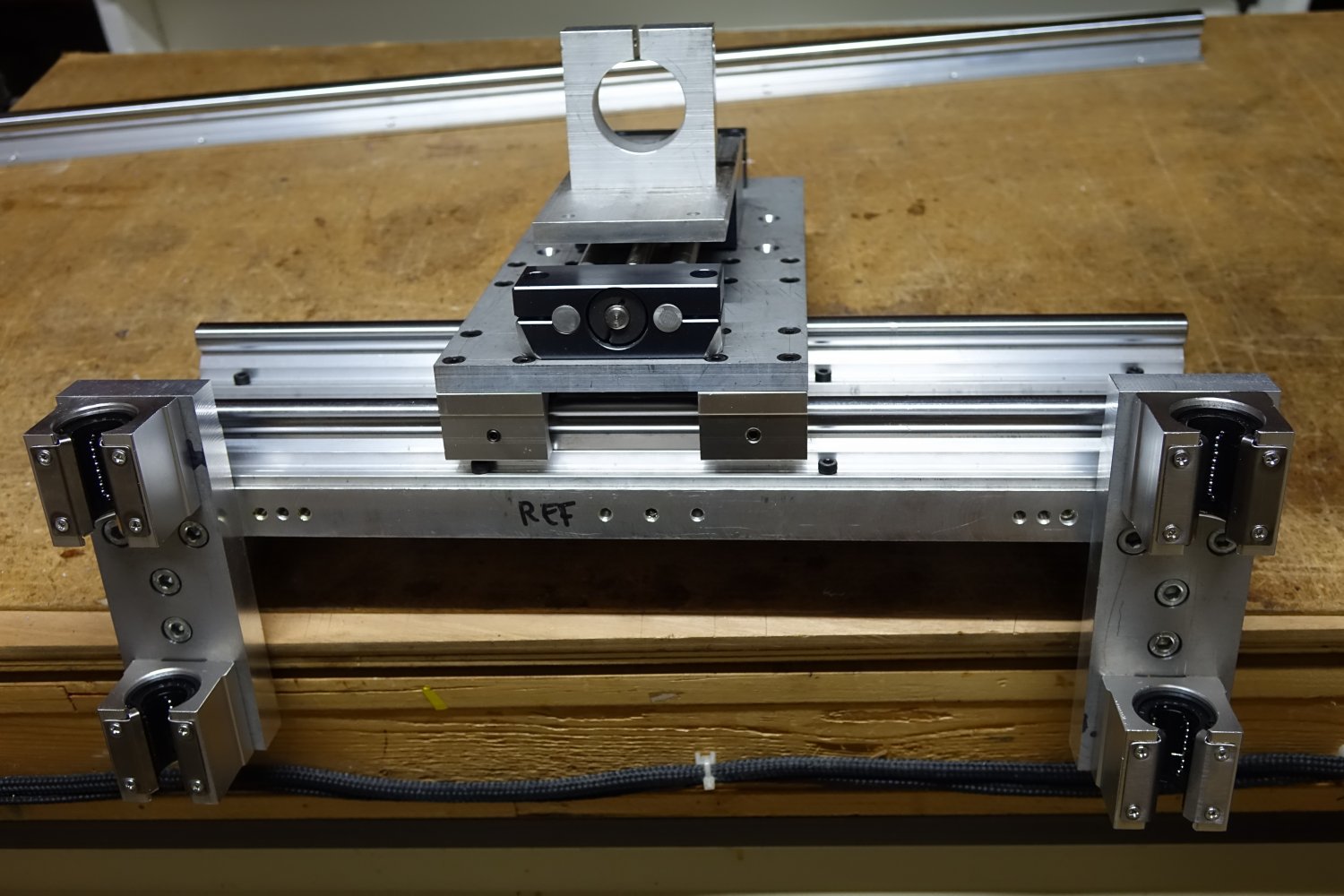

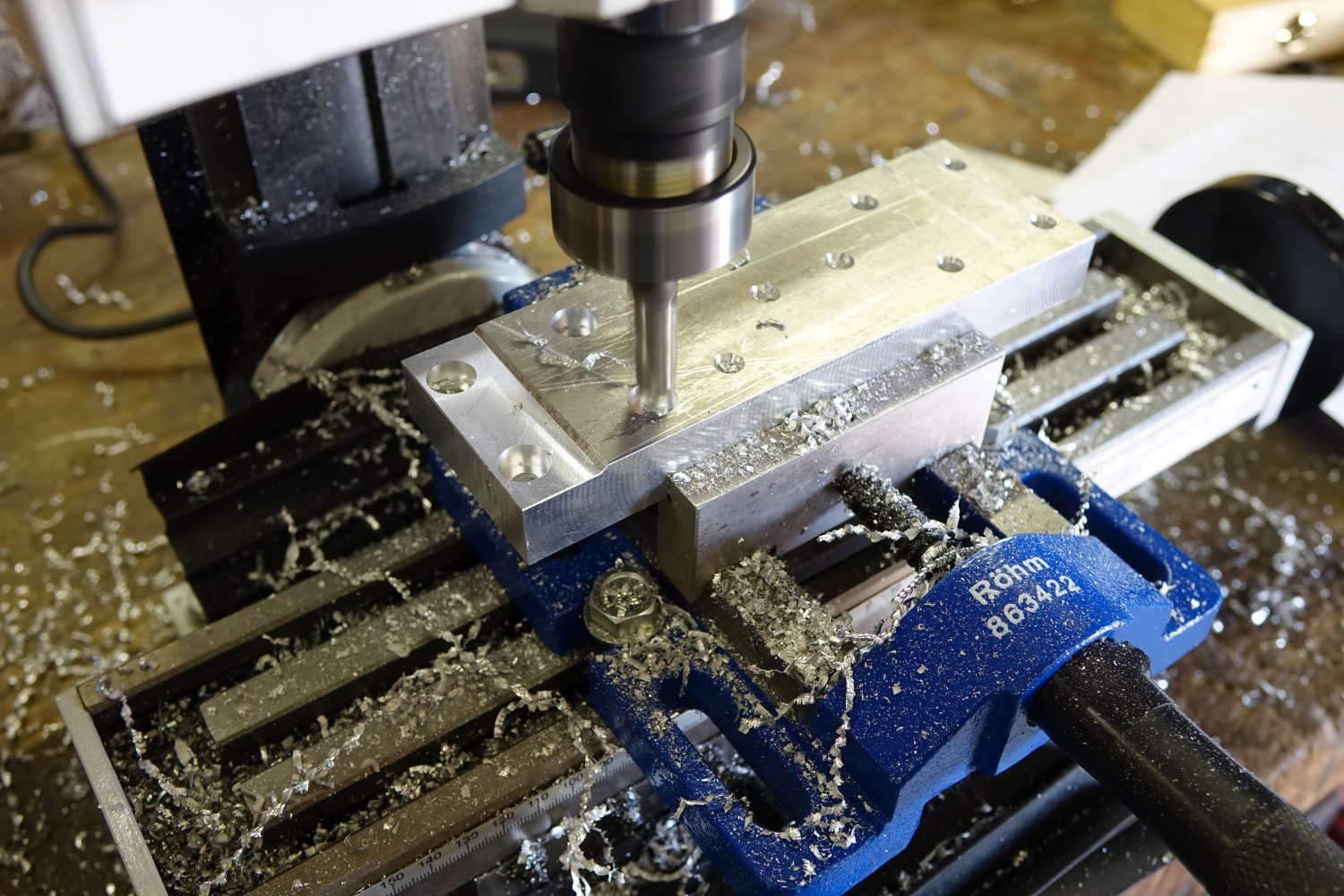

Usinage du chariot X :

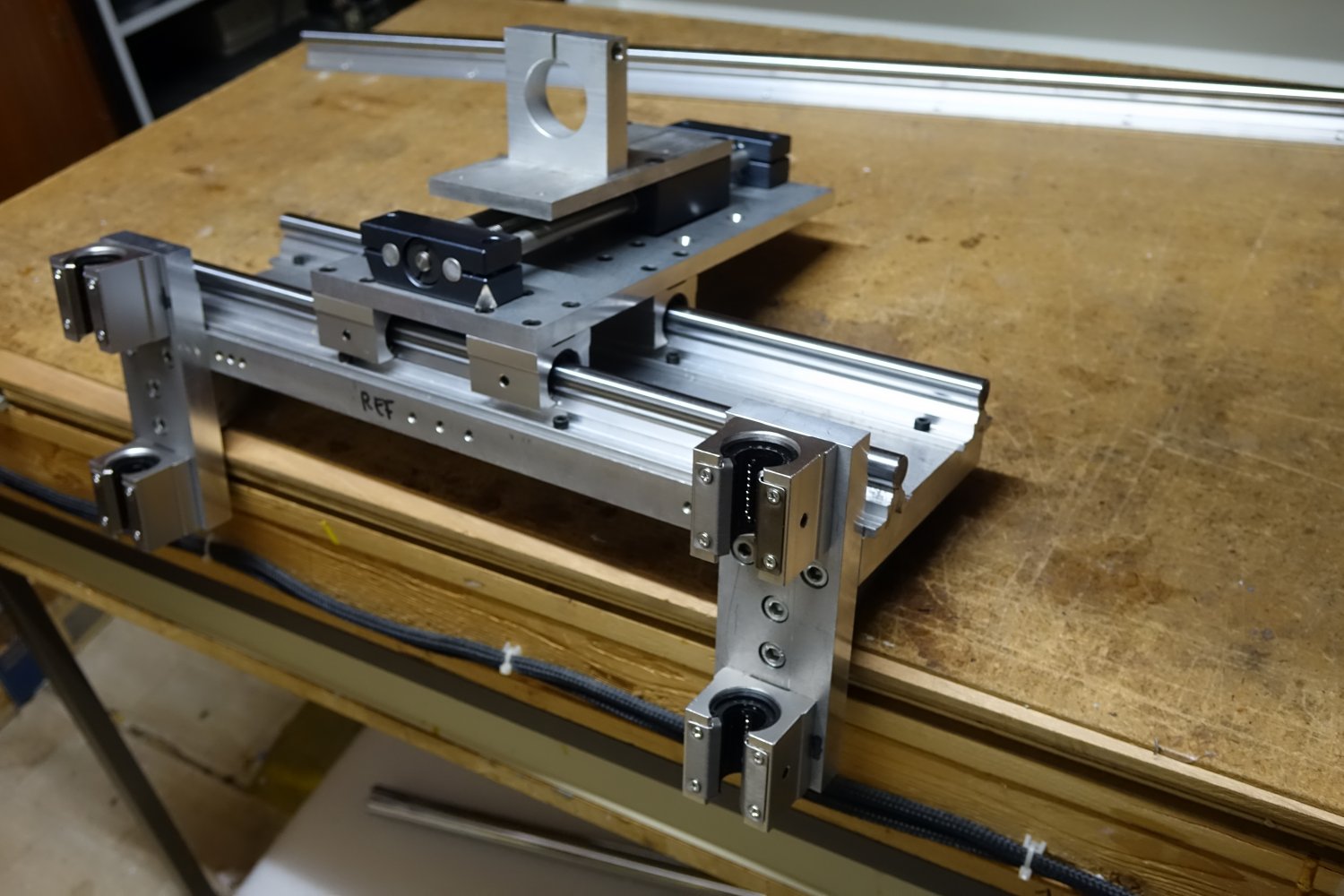

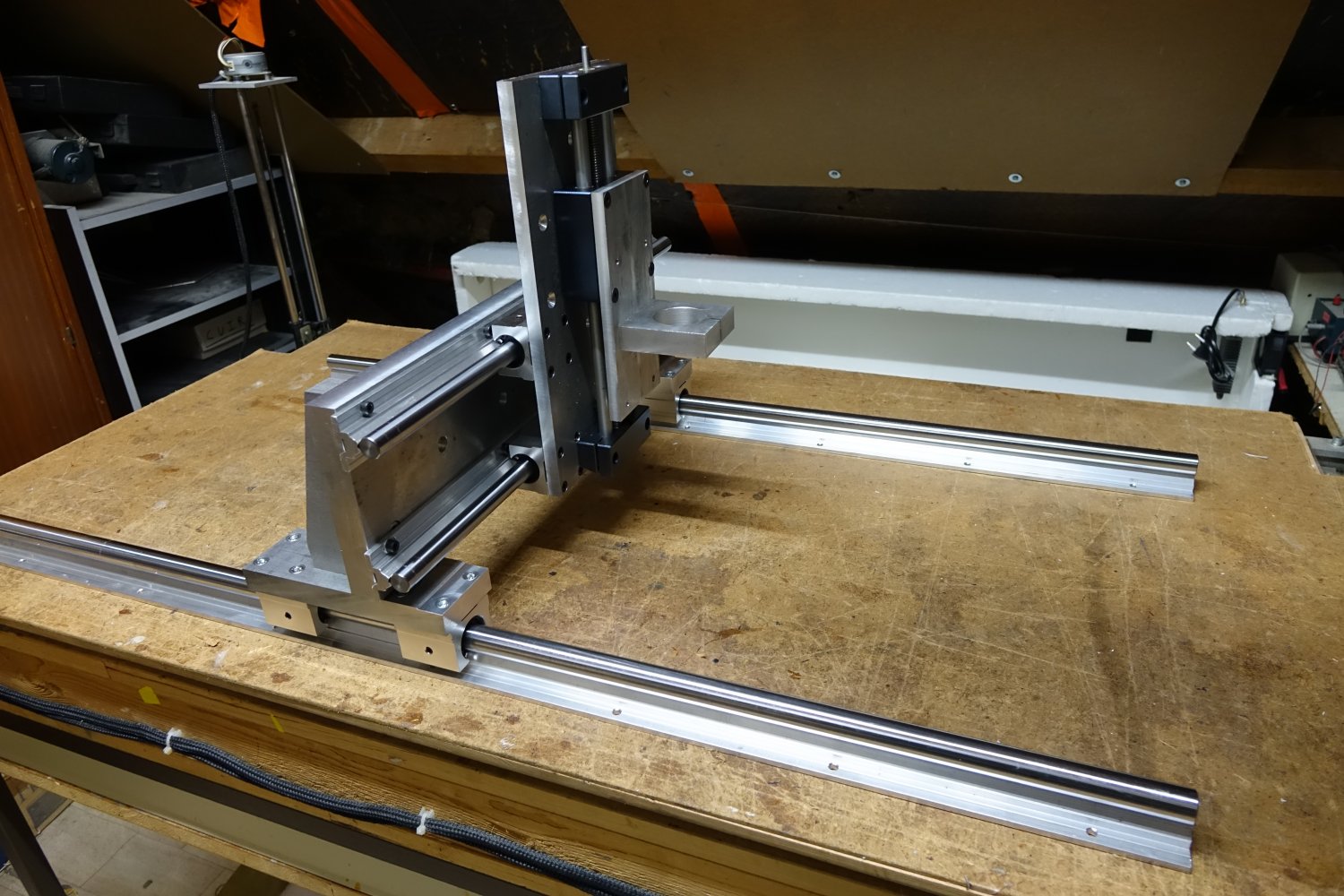

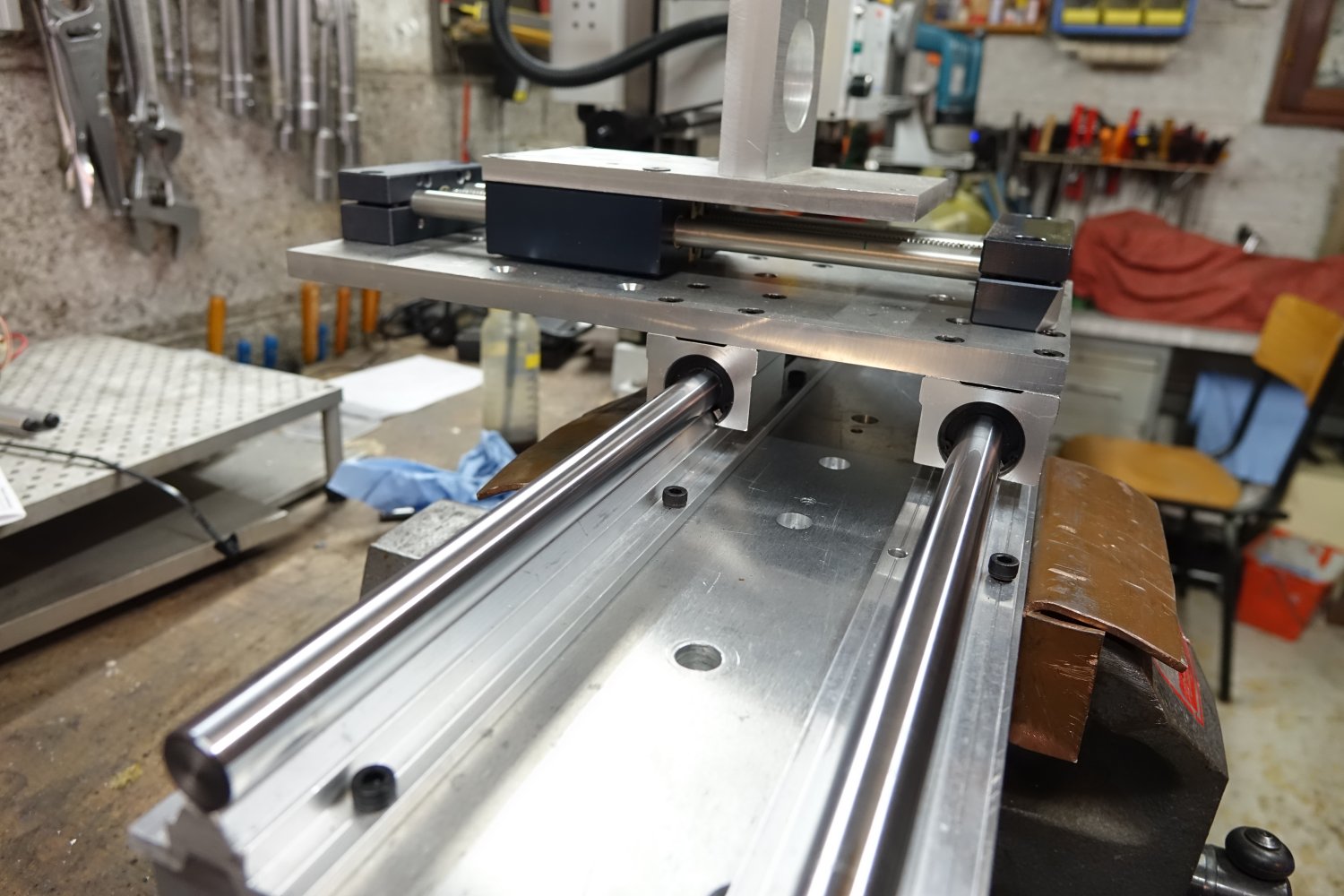

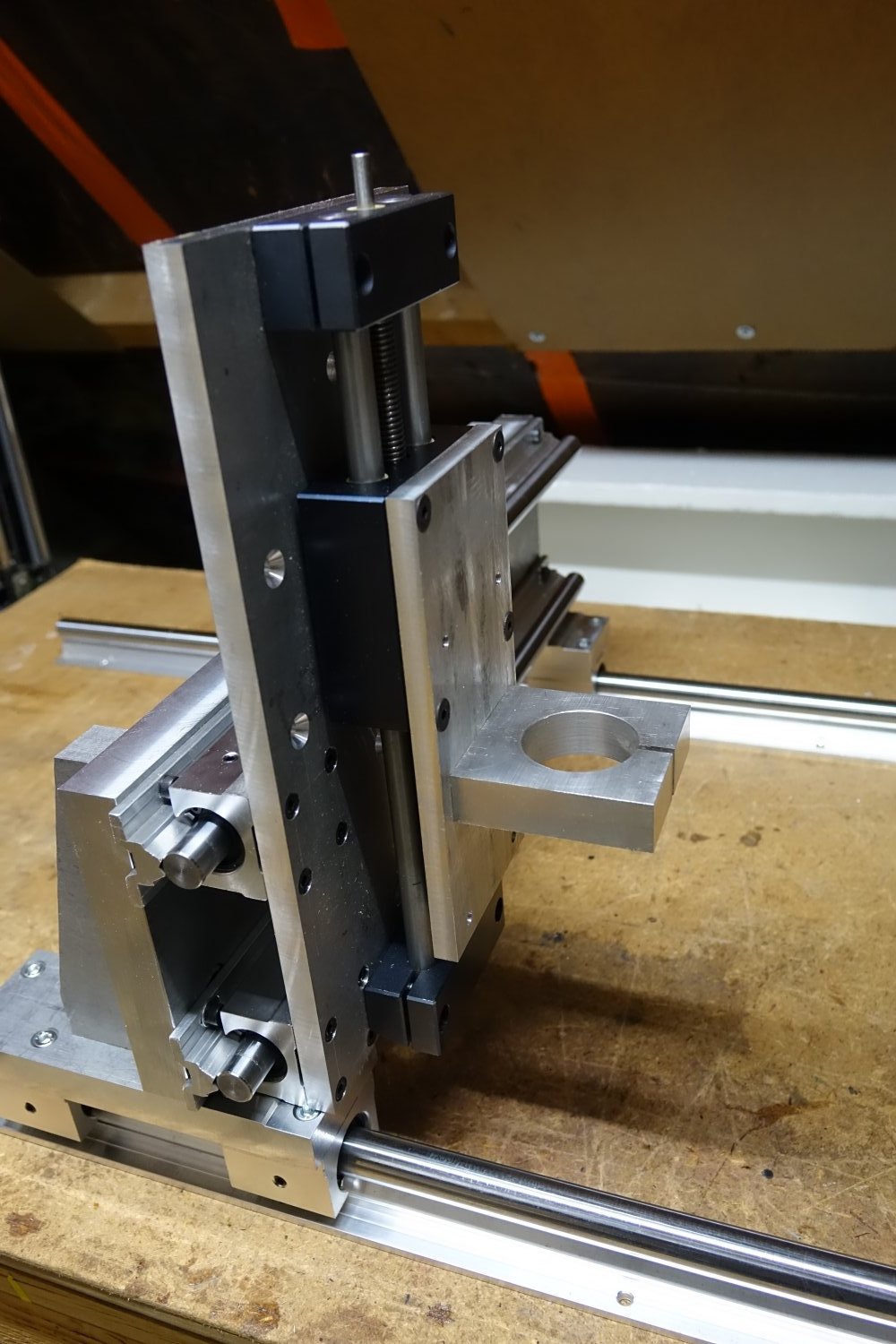

Assemblage de l'ensemble sur les axes X :
