Fraiseuse OT2213

J'ai acheté ma nouvelle mini fraiseuse OT2213 chez Métiers&Passions

Voici les différentes modifications réalisées :

Ajout d'une interface de blocage de la broche :

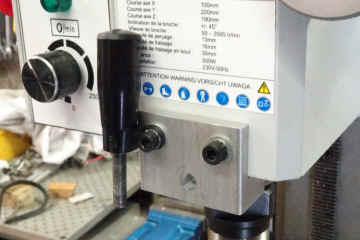

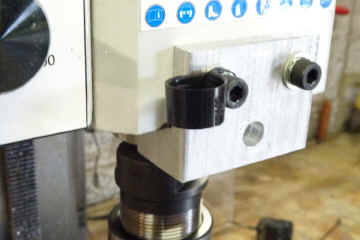

Le blocage de la broche pour réaliser un changement d'outil s'effectue en insérant une tige de 6mm dans la broche. 2 mains sont nécessaires, une pour tenir cet outil dans la broche et l'autre pour serrer le porte-pince.  Il manque une troisième main pour tenir le foret ou la fraise dans le porte-pinces. L'interface suivante permet de tenir l'outil dans la broche :

Le plan (en PDF):

Modification du cardan d'entrainement manuel de l'axe Z :

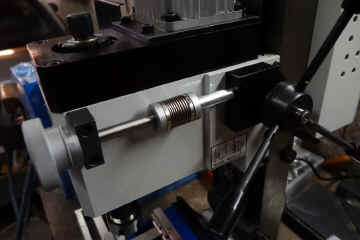

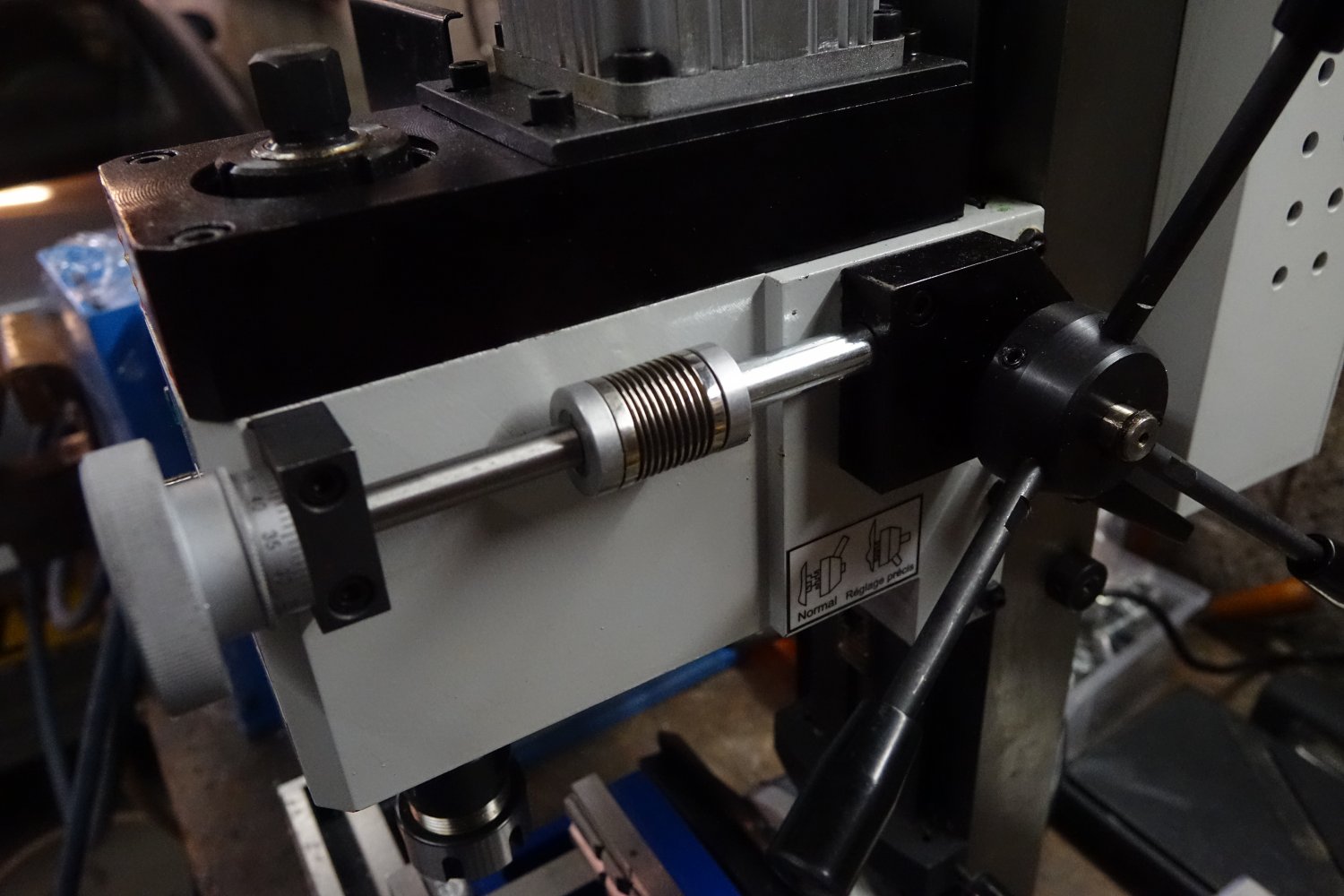

L'entrainement par cardan d'origine présente beaucoup de jeux de fonctionnement. La modification réalisée est la suivante :

Ajout d'un poussoir pour inverser le sens de rotation : indispensable pour réaliser des taraudages

Ajout d'un afficheur pour visualiser la vitesse de rotation :

L'afficheur est installé dans un nouveau boitier connecté à la fraiseuse par un connecteur XLR 7 broches acheté chez Ebay : https://www.ebay.fr/itm/Aviation-Plug2-3-4-5-6-7-8-Pin16mm-GX16-4Metall-Stecker-Female-Panel-ConnectorZP/122884582719?hash=item1c9c7ded3f:m:m46QB63cf7QJbqEN2d67j9g
