STF05P



STF05P est ma nouvelle radio THOBOIS réalisée en 2007 à partir de la description STF05 de Francis Thobois sur son site web.

Les schémas de principe et le le logiciel sont ceux fournis par Mr Thobois que je remercie sincèrement. La réalisation est différente de ce qui est proposé pour les raisons suivantes :

Pour ma radio STF05P, j'utilise un boîtier du commerce que j'ai déjà  utilisé sur ma radio NIMBUS. Ce boîtier plastique de dimension réduite est bien adapté aux petites mains des enfants et est aussi  facilement transportable dans un sac à dos.

Le module INT9S12 intègre le processeur, son horloge et ses circuits de reset, différents ports d'entrées et de sorties, une horloge temps réel et une interface pour l'afficheur LCD. C'est un module autonome qui supporte une application logicielle et qui peut la faire tourner.

Un circuit imprimé supporte le module INT9S12 et assure l'interfaçage avec les différents organes de l'émetteur tels que les manches, les inters, les poussoirs, le clavier, la liaison PC et la platine HF.

Les éléments tels que les inters et les poussoirs sont disposés sur le boîtier au gré des utilisateurs pour qu'ils tombent bien sous les doigts. Une évolution logicielle permettrait d'affecter une fonction à ces éléments suivant le modèle à piloter.

Une seule platine HF est prévue pour ce boîtier. Une installation future dans un boîtier plus grand permettra d'intégrer une seconde platine HF.

Description du module INT9S12 :

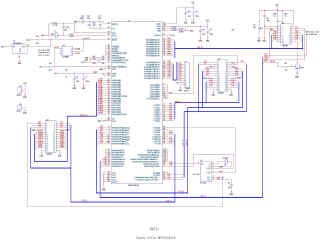

Le schéma de principe :


Le circuit imprimé et l'implantation
recto verso

Description de la platine support :

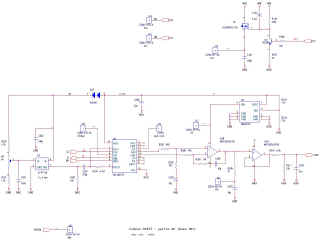

Les schémas de principe :


Le circuit imprimé et l'implantation
recto verso

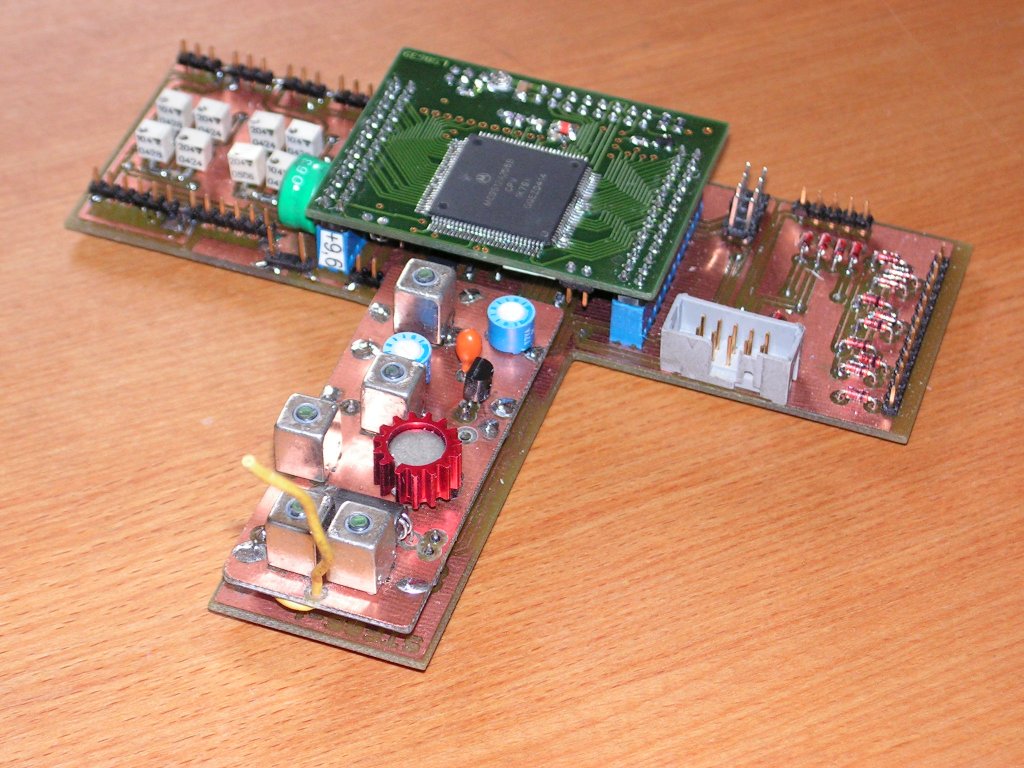

Les photos de la platine avec son module INT9S12 :


Description du module HF11A :

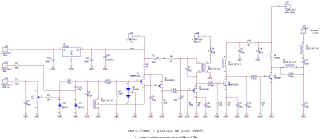

Le schéma de principe :


Le circuit imprimé et l'implantation
recto verso



La platine équipée de son module HF :




Description de l'intégration dans le boitier :

Les photos du boîtier avant câblage :

boitier-01.JPG (155353 octets)boitier-04.JPG (132052 octets)boitier-03.JPG (123112 octets)boitier-02.JPG (207454 octets)

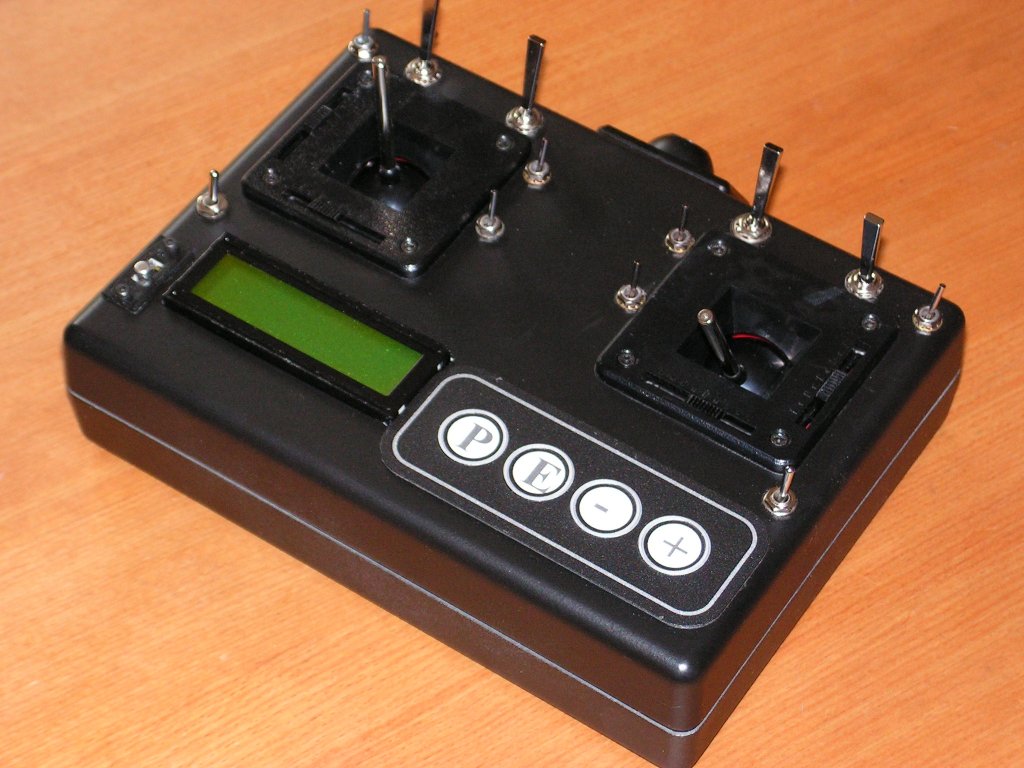

Le boitier est de marque OKW et mesure 188x135x45 mm. Il a été peint extérieurement en noir mat et recouvert à l'intérieur d'une peinture conductrice à base de nickel. Il est équipé des éléments suivants :
- 2 manches SLM qui permet l'utilisation de trims électriques ou l'utilisation de voies analogiques dans la version sans trims (version présentée sur les photos)
- un poussoir en bout de manche pour l'autotrim
- un inter en bout de manche pour ConfTer
- inters pour les fonctions couplage (2), dual-rate (1), évasion de Fréquence, voie 6 (3 positions), voie 7 (2 positions), ConfBis, Stop moteur.
- poussoirs à leviers pour les fonctions écolage, autotrims (stick 1 et 2)
- un support antenne à 45° provenant d'une radio Futaba FC18 (disponible au SAV JM Messe, j'en ai aussi de dispo si besoin)
- un afficheur rétro-éclairé 2x16 caractères
- un clavier 4 touches à membrane
- un connecteur de charge accus
- une prise DIN 8 broches à 45° pour l'écolage (utilisation radio en maitre), les tranferts PC et Rx et la sonde tachy
- une prise DIN 6 broches à 60° pour l'écolage (utilisation radio en élève) et les extensions futures.
- une platine STF05 équipé des modules INT9S12 et HF11A
- un pack de 8 accus NiMh 2600mAh au format R6 remplacé à présent par un accu Lipo 3S de 1450mAh

Les photos de l'émetteur câblé :


Les photos de l'émetteur fini nu et dans son pupitre réalisé en plastique collé et vissé (armodur 5mm) :


Un capot est prévu pour le transport dans le sac à dos :


Une version spéciale 2,4GHz de l'émetteur STF05P est à présent fonctionnelle, c'est la STF05P-2.4G

Depuis 2010, j'utilise ma radio STF05P en 2,4Ghz avec un module FRSKY DHT-U relié à la prise écolage. Le système FrSky offre une meilleure garantie de fonctionnement contre les perturbations HF en 2,4GHz.

Cette évolution a entrainé le remplacement de mes récepteurs par des modèles FrSky qui sont utilisés aussi depuis fin 2012 sur ma radio TURNIGY 9x modifiée pour recevoir le logiciel Open 9x et depuis fin 2013 sur ma nouvelle radio TARANIS.

L'avantage de cette dernière est de profiter pleinement de la télémesure en gérant les alarmes de télémétrie sur chacun des modèles.






 Pour tous renseignements complémentaires, me contacter.
