mise à jour le 25 Mai 2021

Les Récepteurs FrSky et les modules RF

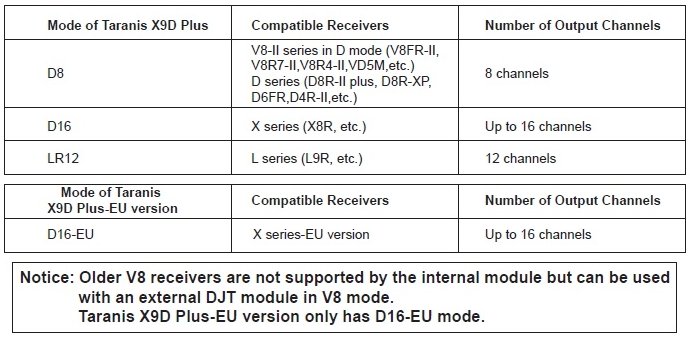

Un tableau des récepteurs supportées par le module RF interne en fonction de votre choix :

ATTENTION : les protocoles D8 et LR12 n'apparaitront que si vous n'avez pas coché l'option 'eu' lors de la compilation de votre firmware.

Le protocole D16 est aussi appelé D16non-EU

Le protocole D16-EU (marquage 2015) est un protocole temporaire sorti en 2015 et remplacé depuis le 18 novembre 2015 par le protocole D16EULBT (marquage EU-LBT : Listen Before Talking)

Une radio D16EU communique avec les récepteurs D16EU

Une radio D16EULBT communique avec les récepteurs D16EULBT

Une radio D16non-EU communique avec les récepteurs D16non-EU

Un récepteur D8 communique avec toutes les radios

Besoin d'utiliser un capteur S-port => récepteur X4R, X6R, X8R

Besoin de lire une tension externe (pack moteur) sur A2 sans besoin de capteur S-port => D4RII, D6FR, D8RII

Besoin de stabiliser un modèle ou d'un pilotage automatique => récepteur S6R ou S8R, voir la mise en oeuvre

Utilisation d'un module Sport de type MLVSS pour lire les valeurs de tension de l'accu

Les nouveaux récepteurs RX4R, RX6R, G-RX6 et G-RX8 :

Ces nouveaux récepteurs 4 voies (RX4R),  6 voies (RX6R et G-RX6) ou 8 boies (G-RX8) ont l'avantage d'être de dimensions très réduites et de poids très léger.

Les récepteurs G-RX6 et G-RX8 offrent en plus l'avantage d'intégrer un vario très précis, c'est donc le modèle idéal pour équiper les planeurs.

Ces nouveaux récepteurs peuvent utiliser le nouveau protocole ACCESS. Bien faire attention à télécharger le bon firmware :

- ancien protocole ACCST (compatible avec le mode D8) ou le nouveau protocole ACCESS

- firmware RF avant 2.1.0 (indiqué History Firmware) ou après

- mode EULBT ou FCC

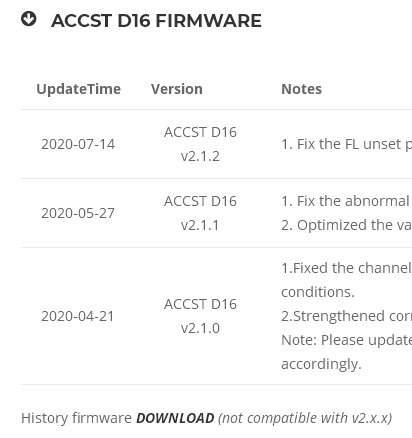

Exemple : les firmwares ACCST pour le récepteur G-RX8, firmware RF v2.1.2 v2.1.1 et v2.1.0 et en bas History Firmware pour firmware RF avant 2.1.0 :

Régis : Petit point sur les Firmware module RF et récepteur RX ou G-RX(Vario intégré)

Par défaut les Firmware proposés par FRSKY sur le site sont des versions 2.1.0.

En Mai 2020, le Firmware 2.1.0 pour les récepteurs S8R est annoncé mais pas disponible. Le passage du module RF en version 2.1.0 empêche le fonctionnement du S8R. Je ne sais pas si d’autres modèles de récepteurs sont impactés, mais le D8R fonctionne.

En attendant, pour ceux qui ont un S8R, ou S6R, il faut rester sur l’ancienne version du module RF et prendre les Firmware suivants pour les récepteurs :

Aout 2020, nouveaux firmwares 2.1.0 pour les récepteurs S6R et S8R : https://www.frsky-rc.com/s6r/ :

- si installation dans nouveau modèle : SXR_ACCST_2.1.0_vtail_FCC/LBT.frk

- si SxR déja programmé dans le modèle : SXR_ACCST_2.1.0_FCC/LBT.frk

Ils sont accessibles sur le site frsky en sélectionnant le modèle de récepteur puis DOWLOAD et sélectionner « History firmware DOWNLOAD (not compatible with v2.x.x) »

Flashage Récepteurs et modules HF en utilisant la Taranis :

OpenTx2.0 ou OpenTx2.1 : flashage Rx (X4R, X6R, X8R) et Tx interne en mode EU ou nonEU

Suivre le tuto de Jean-Yves pour le flashage du Rx

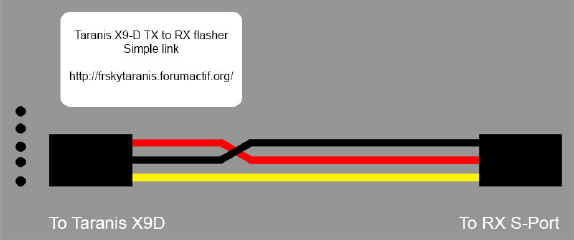

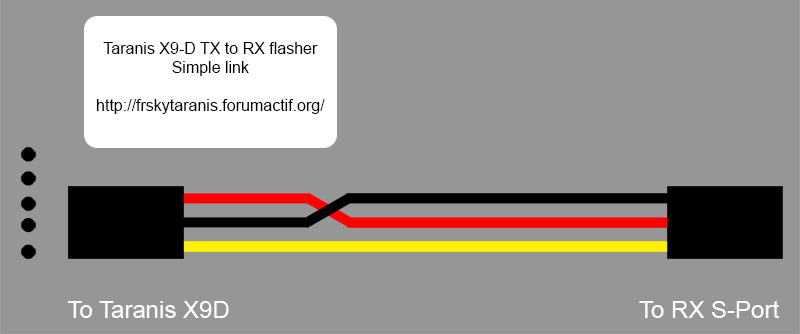

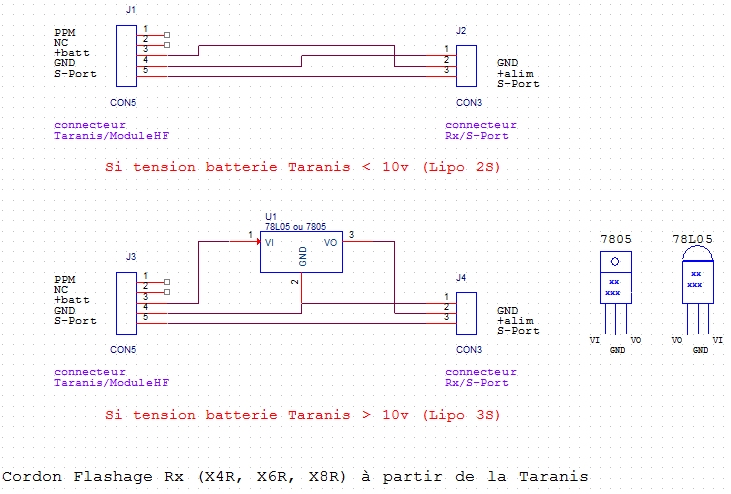

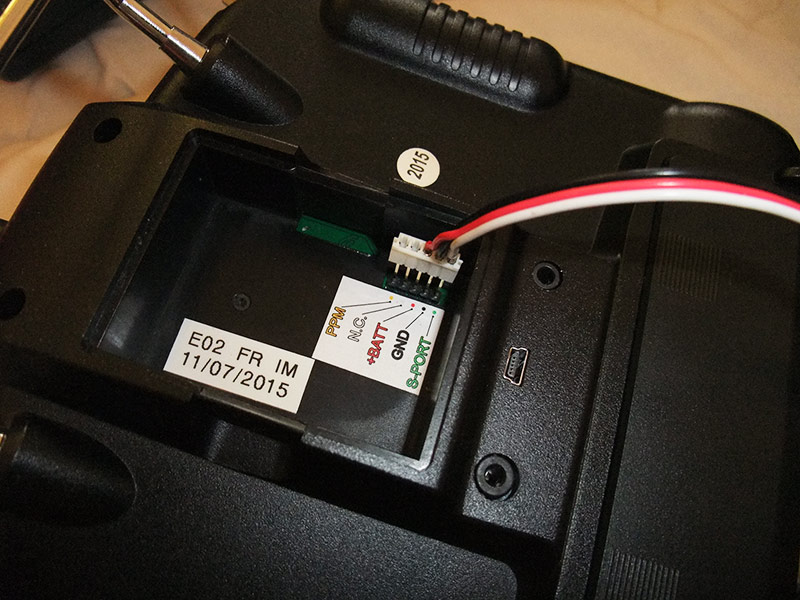

après avoir réalisé un cordon comme celui-ci :

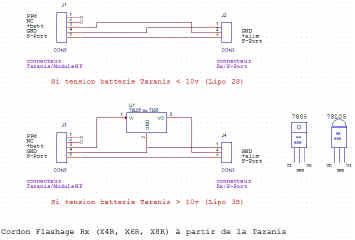

Si

si tension batterie Taranis < 10v (Lipo 2S) :

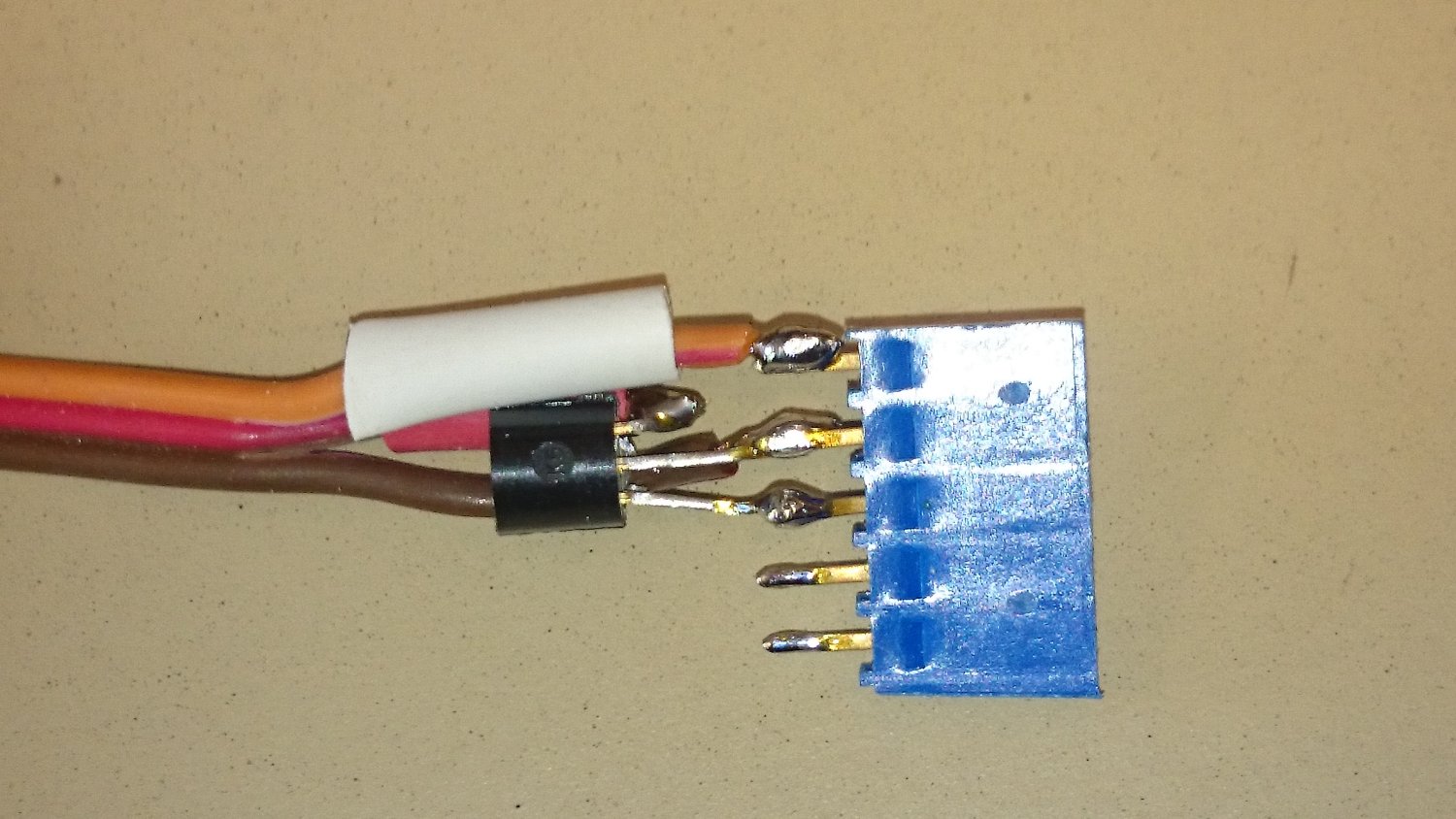

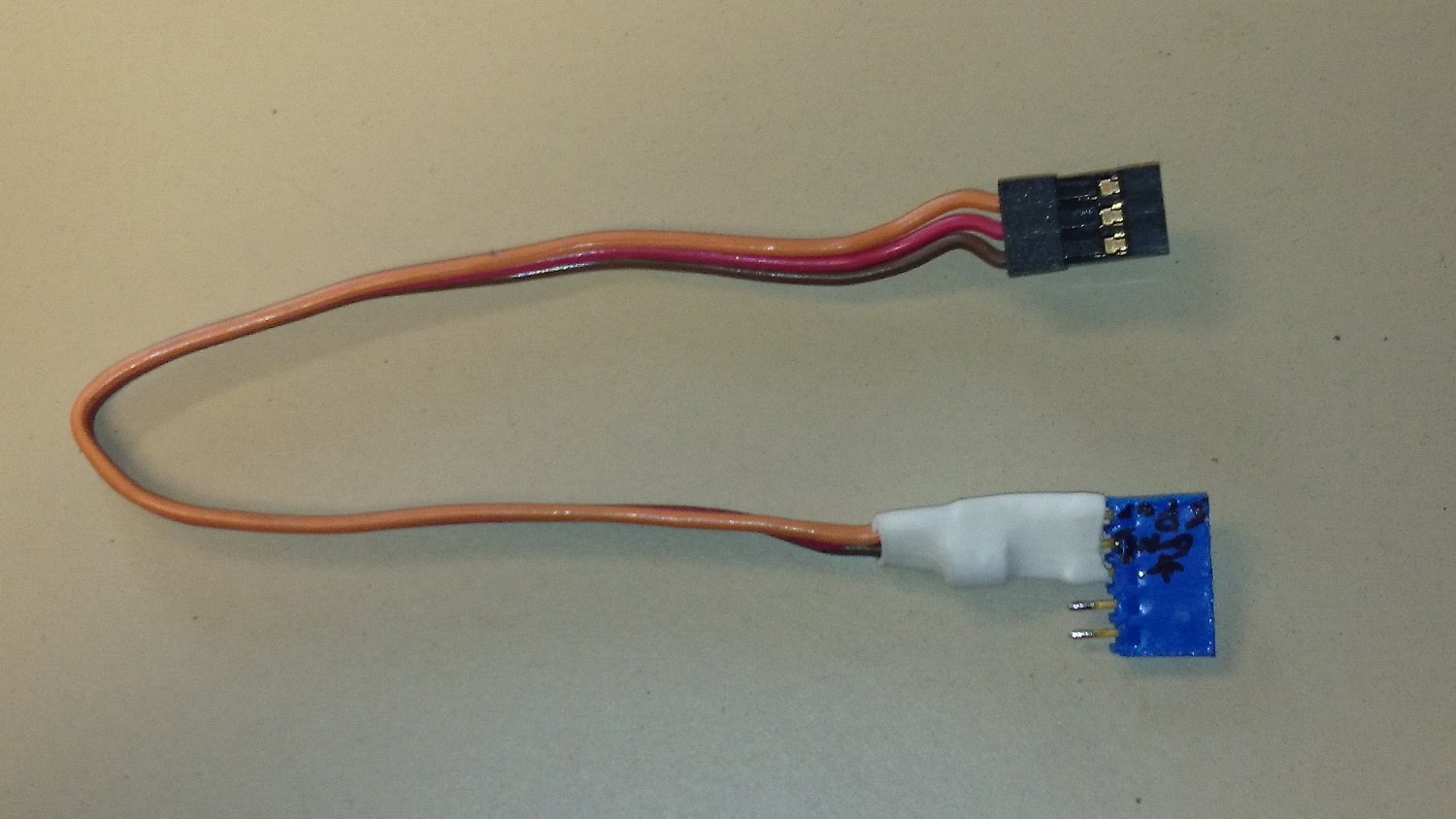

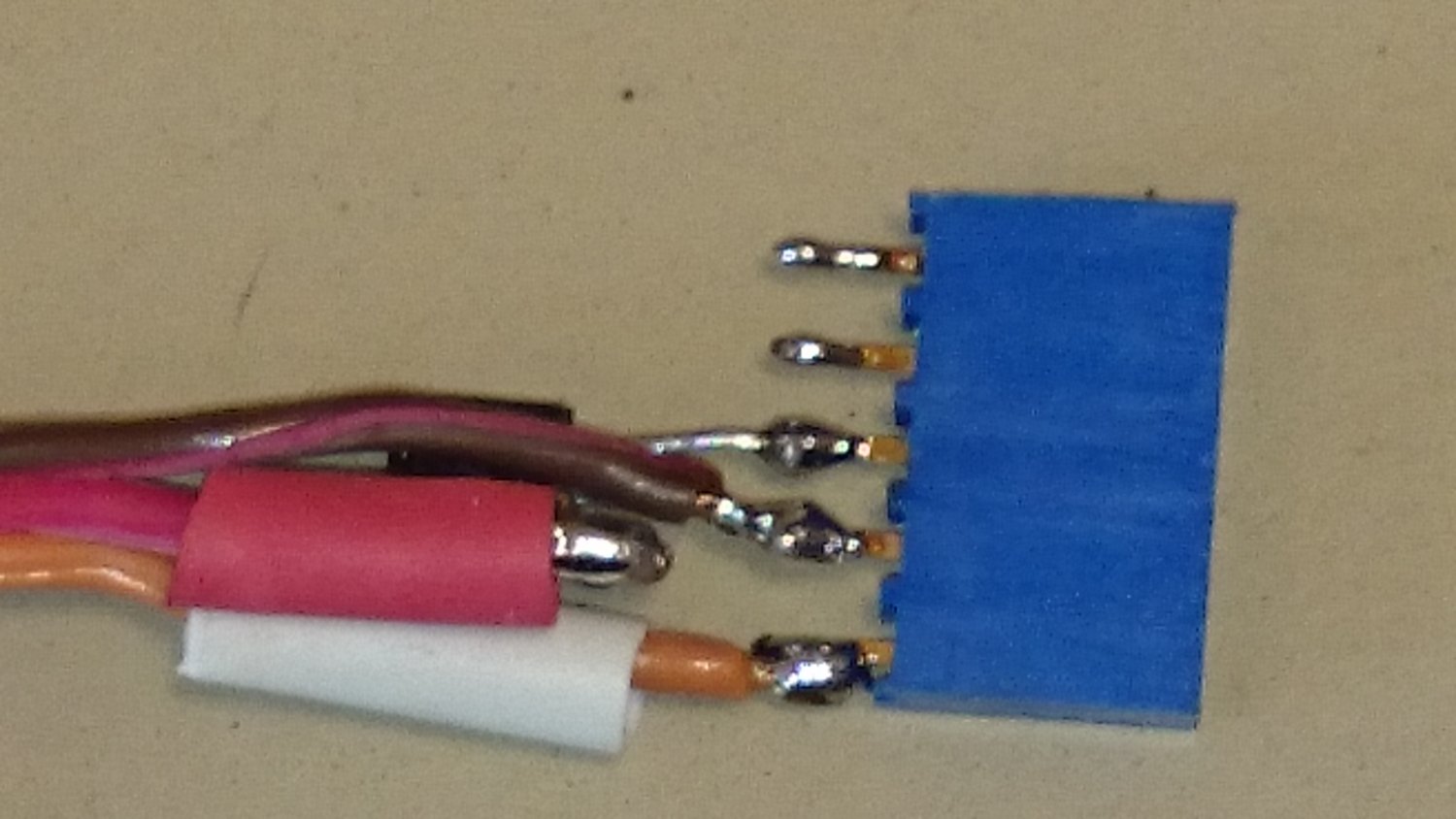

si tension batterie Taranis > 10v (Lipo 3S), ajout d'un régulateur de type 78L05 ::

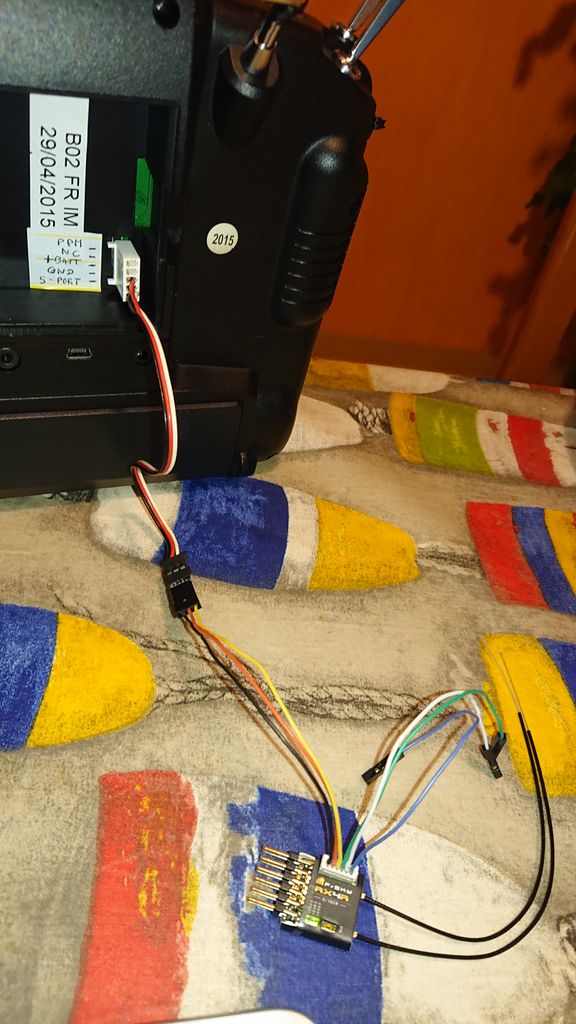

Régis : Pour le flashage du RX4R, le connecteur du S-Port est de petite taille. Il faut utiliser le câble fourni avec le récepteur et le relier au câble habituellement utilisé pour les récepteurs de plus grande taille et disposants de connecteurs classiques. Il suffit d’une interface mâle/mâle au pat standard de 2,54mm pour relier les 2 câbles.

Pour les G-RX6, le petit connecteur n’est pas soudé sur le RX, il est fourni avec le récepteur. Il est donc indiqué de le souder pour mettre à jour le logiciel du récepteur. Ceci oblige à enlever le « carton » qui sert de boitier récepteur. En tentant de simplement mettre le connecteur sans le souder et en le plaquant bien il est possible de faire le flashage sans souder ce connecteur.

IMPORTANT : Le module RF et les récepteurs doivent être à la même norme : EULBT ou non EU

Flashage du récepteur :

- les firmwares téléchargés sur le site FzSky doivent être copiées dans le répertoire FIRMWARES de la carte SD

- sur la radio, allez sur la page de la carte SD => FIRMWARES

- positionner le curseur sur le firmware .frk à flasher

- appui long sur Entrée

- MENU => Flasher le récepteur

Idem pour le flashage du module RF interne (XJT) :

- téléchargez les firmwares EULBT ou non EU

- les  copier dans le répertoire FIRMWARES de la carte SD

- sur la radio, allez sur la page de la carte SD => FIRMWARES

- positionner le curseur sur le firmware .frk à flasher

- appui long sur Entrée

- MENU => Flasher le module RF interne

Nouvelle norme CE sur la limitation de puissance de nos radios

La norme ETSI EN 300 328 applicable au 1er janvier 2015 entraîne une modification du firmware de la partie RF de l'émetteur et de tous les récepteurs FrSky de type X4R, X6R ou X8R. Ne sont concernés bien sûr que les émetteurs et récepteurs vendus en Europe, par exemple sur le site HobbyKing-Europe...

La norme CE, appelé LBT (Listen Before Talking), a pour but de limiter la puissance moyenne d'émission tout en conservant le type de transmission FHSS. Pour ce faire, la période de la trame d'émission a été augmentée. Pour + d'infos, voir le lien.

Le seul choix possible d'émission sur le module RF interne est alors « d16-eu » ce qui interdit l'utilisation de tous les récepteurs de type D (D4RII, D6FR, D8RII ...) ou V (V8R ...). Auparavant, vous aviez le choix entre les modes D8, D16 ou LR12.

De plus, si vous souhaitez connecter un récepteur X6R acheté avant le 1er janvier 2015 à une radio plus récente, ça ne fonctionnera pas non plus.

2 choix possibles : rester sur la version initiale d'avant la norme CE en flashant l'émetteur (si besoin) et tous vos nouveaux récepteurs XxR avec les firmwares hors-CE ou passer à la nouvelle norme  en flashant l'émetteur (si besoin) et tous les anciens récepteurs XxR avec les firmwares CE.

L'avantage du 1er choix est de pouvoir continuer à utiliser tous les récepteurs de type V ou D et d'utiliser une trame plus courte si 8 voies vous suffit et donc d'obtenir une meilleure réactivité aux manches.

Le flashage du module RF interne et des récepteurs est à présent possible à partir de la radio, voir le lien..
