Construction d'un EXCA 2.0


L'EXCA 2.0 est la nouvelle version de l'Excalibur, planeur conçu par Eric Poulain.

Les différences par rapport à la version précédente sont les suivantes :

- Section du fuselage plus importante et plus rectangulaire

- Karman d'aile sur le fuselage qui regidifie bien le fuso et qui réduit le temps de construction

- Nouvelle forme d'aile

Cette article de construction est complémentaire de celui sur l'Excalibur et celui de la version électrique.

Voici le détail de la construction des ailes :

Le plan fourni par Rémy :



Le format de l'aile sous Corde Moyenne :


Les détails de ma construction :

Découpe partielle du noyau au fil chaud :

Exca2_0-ConstructionAile-001.JPG (185989 octets)Exca2_0-ConstructionAile-002.JPG (147870 octets)Exca2_0-ConstructionAile-003.JPG (137617 octets)Exca2_0-ConstructionAile-004.JPG (131722 octets)

Préparation des feuilles de placage en balsa 15/10 :

Exca2_0-ConstructionAile-005.JPG (157140 octets)Exca2_0-ConstructionAile-006.JPG (148679 octets)Exca2_0-ConstructionAile-007.JPG (119502 octets)

Préparation des noyaux d'aile : longeron CTP 15/10 sur une longueur de 800mm, boitier de clé d'aile :

Exca2_0-ConstructionAile-009.JPG (139014 octets)Exca2_0-ConstructionAile-011.JPG (204051 octets)Exca2_0-ConstructionAile-012.JPG (125833 octets)Exca2_0-ConstructionAile-013.JPG (127867 octets)Exca2_0-ConstructionAile-014.JPG (110502 octets)

Stratification des ailes : imprégnation et mise en place des renforts en FdV sur les feuilles de coffrage en balsa :

Exca2_0-ConstructionAile-015.JPG (142979 octets)Exca2_0-ConstructionAile-016.JPG (138713 octets)Exca2_0-ConstructionAile-019.JPG (164975 octets)Exca2_0-ConstructionAile-022.JPG (139873 octets)Exca2_0-ConstructionAile-023.JPG (118910 octets)Exca2_0-ConstructionAile-024.JPG (121308 octets)

Coté Extrados : mise en place du longeron et du boitier de clé d'aile, résine+microballon, pose de scotch pour tenir le longeron :

Exca2_0-ConstructionAile-029.JPG (159999 octets)Exca2_0-ConstructionAile-033.JPG (127903 octets)Exca2_0-ConstructionAile-034.JPG (109754 octets)Exca2_0-ConstructionAile-036.JPG (174460 octets)

Retournement du noyau et son longeron, côté Intrados : pose des mèches de carbone sur le longeron pour combler l'espace entre le longeron et l'extrados

retournement noyau et pose du noyau dans la dépouille d'intrados :

Exca2_0-ConstructionAile-037.JPG (156379 octets)Exca2_0-ConstructionAile-038.JPG (147558 octets)Exca2_0-ConstructionAile-039.JPG (119311 octets)

Retrait du scotch et pose des mèces de carbone côté Extrados sur le longeron et le long du bord de fuite :

Exca2_0-ConstructionAile-040.JPG (108378 octets)Exca2_0-ConstructionAile-042.JPG (122983 octets)

Pose de polyane pour éviter que la résine colle sur les dépouilles et fermeture dans les dépouilles, pose d'épingles au saumon et à l'emplanture pour éviter tout mouvement :

Exca2_0-ConstructionAile-043.JPG (115912 octets)Exca2_0-ConstructionAile-044.JPG (143633 octets)Exca2_0-ConstructionAile-045.JPG (155140 octets)Exca2_0-ConstructionAile-046.JPG (156173 octets)Exca2_0-ConstructionAile-047.JPG (141499 octets)

Installation d'un cordage autour de l'aile pour la mise sous vide et ajout d'un tissu géotextile sur l'aile :

Exca2_0-ConstructionAile-048.JPG (176988 octets)Exca2_0-ConstructionAile-049.JPG (169777 octets)Exca2_0-ConstructionAile-050.JPG (133910 octets)

Insertion dans le sac, fermeture avec une bande de joint d'étanchéité vendu chez Topmodel :

Exca2_0-ConstructionAile-054.JPG (161278 octets)Exca2_0-ConstructionAile-055.JPG (162721 octets)

Mise sous vide entre 170 et 200 mbar et ajout d'un caisson de chauffage pour maintenir la température autour de 26° :

Exca2_0-ConstructionAile-059.JPG (282939 octets)Exca2_0-ConstructionAile-060.JPG (162265 octets)Exca2_0-ConstructionAile-062.JPG (291161 octets)Exca2_0-ConstructionAile-063.JPG (147724 octets)Exca2_0-ConstructionAile-065.JPG (256656 octets)

Fraisage emplacement servos d'aile et saignée pour les fils de servo :

Exca2_0-ConstructionAile-072.JPG (91319 octets)Exca2_0-ConstructionAile-070.JPG (118905 octets)Exca2_0-ConstructionAile-071.JPG (112570 octets)Exca2_0-ConstructionAile-074.JPG (173383 octets)Exca2_0-ConstructionAile-075.JPG (188971 octets)Exca2_0-ConstructionAile-077.JPG (130015 octets)

Découpe des saumons en balsa, des bords d'attaque en samba 10x5mm et collage à la résine+microballon :

Exca2_0-ConstructionAile-076.JPG (151582 octets)Exca2_0-ConstructionAile-079.JPG (137230 octets)Exca2_0-ConstructionAile-080.JPG (308871 octets)Exca2_0-ConstructionAile-081.JPG (139993 octets)

Mise en forme des bords d'attaque :

Exca2_0-ConstructionAile-082.JPG (122144 octets)Exca2_0-ConstructionAile-083.JPG (120254 octets)

Préparation de l'emplanture :

grattage de la fausse nervure en dépron (place du fourreau de clé d'aile), fraisage et mise en place des 2 blocs en samba,

fraisage du fuselage pour la mise en place du fourreau, protection du fuselage :

Exca2_0-ConstructionAile-085.JPG (134498 octets)Exca2_0-ConstructionAile-086.JPG (133943 octets)

Calage des ailes (en suivant le karman) et du fuso (dérive perpendiculaire au sol) et collage en même temps des éléments :

- fourreau dans le fuselage : résine + treecel

- fourreau dans l'aile et nervure sur l'emplanture : résine + microballon

Exca2_0-ConstructionAile-087.JPG (298845 octets)Exca2_0-ConstructionAile-088.JPG (145255 octets)Exca2_0-ConstructionAile-089.JPG (162125 octets)Exca2_0-ConstructionAile-090.JPG (205032 octets)Exca2_0-ConstructionAile-091.JPG (166669 octets)Exca2_0-ConstructionAile-092.JPG (185099 octets)

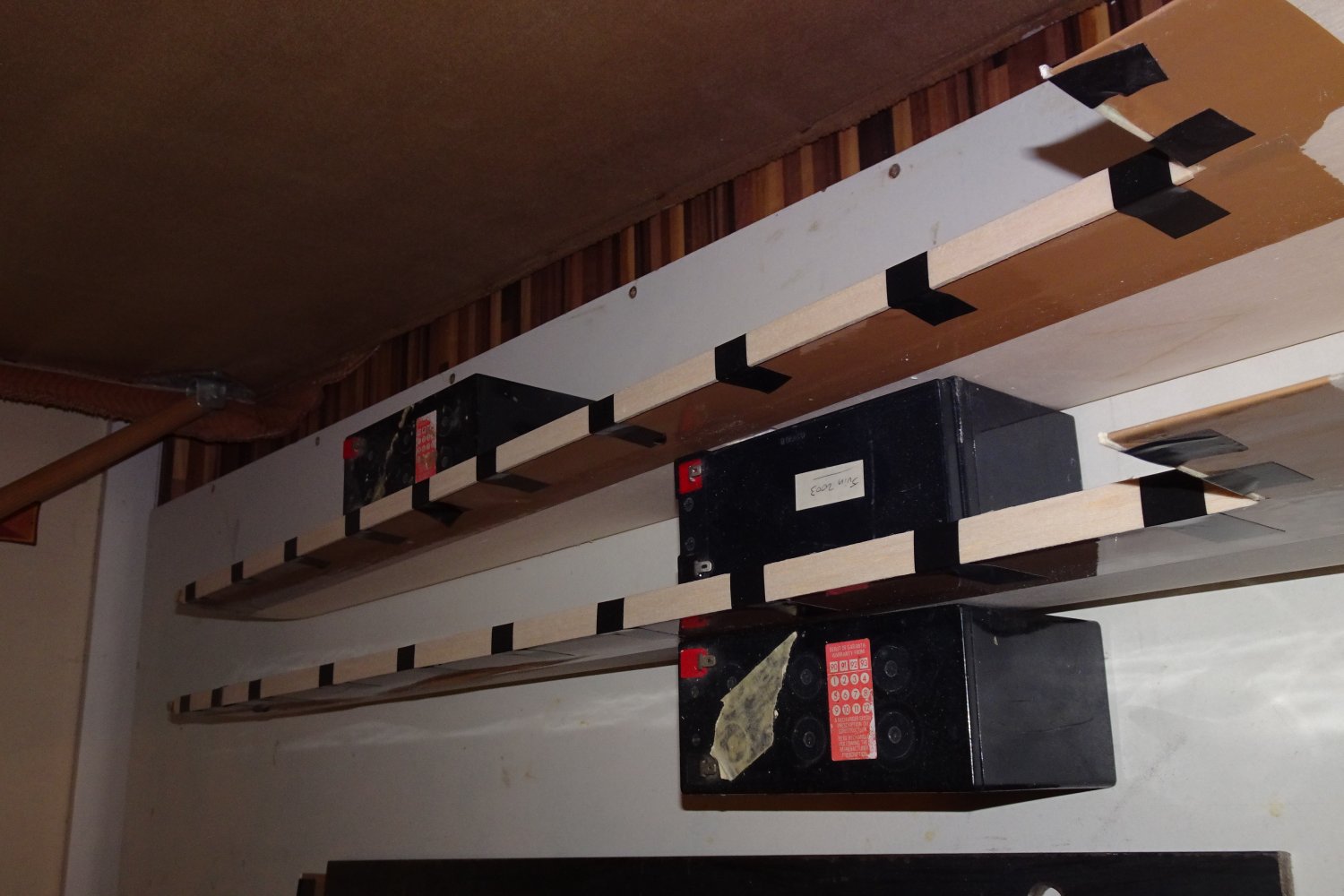

Découpe des ailerons et coffrage en balsa 20/10 :

Exca2_0-ConstructionAile-93.JPG (144692 octets)Exca2_0-ConstructionAile-94.JPG (124210 octets)Exca2_0-ConstructionAile-95.JPG (163720 octets)

Voici le détail de la construction du Stab :

Le plan fourni par Rémy :


Préparation des feuilles de balsa 10/10, des saignées dans les noyaux, des fourreaux en alu de diamètte 4/3mm et 3/2mm, des nervures d'emplanture et des fausses nervures,

Imprégnation des feuilles de balsa et résine + microballon sur les fourreaux et nervures,

Mise en place d'une nervure en dépron 5mm entre les 2 nervures d'emplanture,

Mise sous vide dans les dépouilles du stab complet  :

Exca2_0-ConstructionStab-01.JPG (188300 octets)Exca2_0-ConstructionStab-02.JPG (231859 octets)Exca2_0-ConstructionStab-03.JPG (171285 octets)Exca2_0-ConstructionStab-04.JPG (143882 octets)Exca2_0-ConstructionStab-05.JPG (121525 octets)

Pose du saumon (balsa 100/10) et des bords d'attaque (balsa 5x5mm) :


Voici le détail de la construction de la dérive :

Préparation des feuilles de balsa 10/10 et stratification sous vide (en même temps que le stab) :

Exca2_0-ConstructionDerive-01.JPG (253779 octets)Exca2_0-ConstructionDerive-02.JPG (269412 octets)Exca2_0-ConstructionDerive-03.JPG (313339 octets)

Pose de la nervure d'emplanture (balsa 100/10),  parties hautes et basses (balsa 150/10) :


Réalisation du renvoi de profondeur et de la poulie de renvoi

Dépot de Treecel dans le fuso au niveau de l'axe du renvoi : :


Mise en croix : calage dérive verticale, stab et ailes à l'horizontal

collage de l'axe en laiton 3/4mm du renvoi de profondeur :

Exca2_0-Fuso-04.JPG (164728 octets)Exca2_0-Fuso-05.JPG (135364 octets)Exca2_0-Fuso-07.JPG (183505 octets)Exca2_0-Fuso-08.JPG (152091 octets)

Préparation fermeture fuso (balsa 60/10) et articulation dérive (charnière baton diamètre 3mm)

Collage résine + microballon :

Exca2_0-Fuso-09.JPG (144648 octets)Exca2_0-Fuso-10.JPG (226966 octets)Exca2_0-Fuso-11.JPG (125034 octets)Exca2_0-Fuso-12.JPG (163473 octets)Exca2_0-Fuso-13.JPG (150005 octets)

Montage du planeur avant entoilage :

Exca2_0-Construction-01.JPG (197273 octets)Exca2_0-Construction-02.JPG (263309 octets)Exca2_0-Construction-03.JPG (150458 octets)Exca2_0-Construction-04.JPG (185926 octets)Exca2_0-Construction-05.JPG (227803 octets)Exca2_0-Construction-06.JPG (135685 octets)

Entoilage au Vinyl :

Exca2_0-Construction-09.JPG (277259 octets)Exca2_0-Construction-10.JPG (204627 octets)Exca2_0-Construction-11.JPG (236954 octets)

Mise en peinture du fuselage :

Exca2_0-Construction-12.JPG (193417 octets)Exca2_0-Construction-13.JPG (280181 octets)Exca2_0-Construction-14.JPG (226906 octets)

Le modèle terminé avec sa déco Richard Mille et Ducati :

Exca2_0-Francois-01.JPG (379743 octets)Exca2_0-Francois-02.JPG (458288 octets)Exca2_0-Francois-05.JPG (372900 octets)Exca2_0-Francois-03.JPG (447523 octets)Exca2_0-Francois-06.JPG (396211 octets)Exca2_0-Francois-04.JPG (471583 octets)Exca2_0-Francois-07.JPG (459199 octets)Exca2_0-Francois-09.JPG (248133 octets)Exca2_0-Francois-08.JPG (191465 octets)
