CALCUL DU VOLUME DE STAB

Le Stab doit être dimensionné en fonction de l'aile. Pour qu'un modèle soit stable en tangage, il faut une surface de stab et un bras de levier suffisants. Pour quantifier tout ca, il faut définir ce que l'on appelle 'le volume de stab' (VS) à partir de la surface de l'aile (SA), la corde moyenne de l'aile (CM), la surface de l'aile (SA), la surface du stab (SS) et le brasde levier (BL) qui est la distance comprise entre le tiers avant de l'aile (mesuré à la corde moyenne) et le tiers avant du stab(mesuré aussi à la corde moyenne du stab) :

VS=(SS/SA) x (BL/CM)

BL sera compris entre 2 et 3,5 fois la corde moyenne de l'aile. Positionnez BL entre ces limites et dessiner le stab pour que VS soit suffisant. Pour un avion de début ou un avion de voltige VS sera compris ente 0,6 et 0,7. En planeur, un deux axes de début aura un VS voisin de 0,6, un trois axes de transition, un VS de 0,45 et 0,55 et pour un planeur de voltige et de vitesse équipé de profils minces, un VS autour de 0,4. L'allongement du stab sera souvent voisin de 4.

Pour faciliter le calcul, vous pouvez partir de la feuille Excel ci-jointe, qui vous permettra de calculer le volume de stab pour un modèle déja réalisé ou de rechercher la surface de stab idéale pour un volume de stab choisi.

Par exemple pour le planeur ATLAS, en partant des données issues du logiciel 'Corde Moyenne' :

pour l'aile :

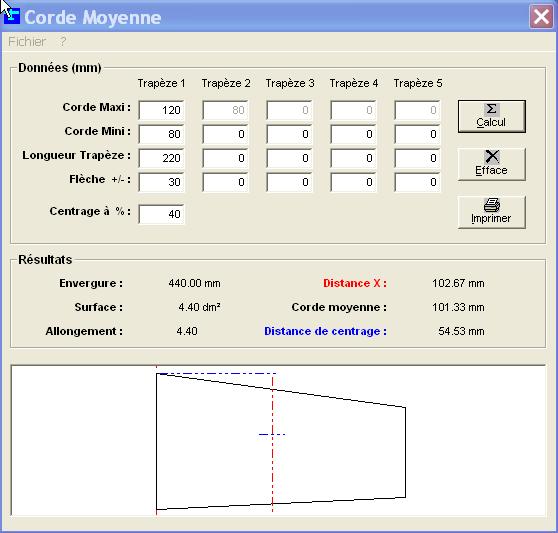

et pour le stab :

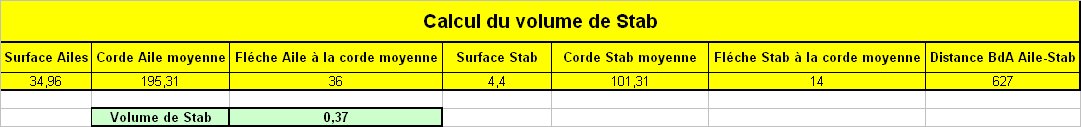

On remplit la feuille de calcul Excel (seules les valeurs 'fléche à la corde moyenne' n'apparaissent pas sur Corde Moyenne et devront être mesurées sur le dessin imprimé de l'aile et du stab) :

et on obtient un volume de stab de 0,37
