Planeur FUKA Frédéric

Le Fuka est un planeur avec volet conçu et présenté par Frédéric sur son groupe FaceBook Fred VTPR Gliders.

Philippe nous présente ci-dessous son Fuka réalisé avec les profils d'ailes d'origine TP66/66s.

De mon côté, j'ai fait le choix de réaliser mon Fuka avec des profils symétriques TP42/TP29 pour tester ces profils que je ne connaissais pas. Vous trouverez aussi quelques photos de la réalisation du moule comme j'y ai participé au côté de Frédéric.

Les caractéristiques de ce nouveau planeur conçu par Frédéric et réalisé par Philippe :
- Envergure : 164 cm
- Longueur : 107 cm
- Aile : Profils TP66/66s, Cordes 21/12 cm, Flèche 3cm
- Dièdre : 0° à l'extrados
- Stab : Demi-envergure 23 cm, Profil TP29/8%, Cordes 12/8 cm

Description par Philippe de la construction du FUKA  :

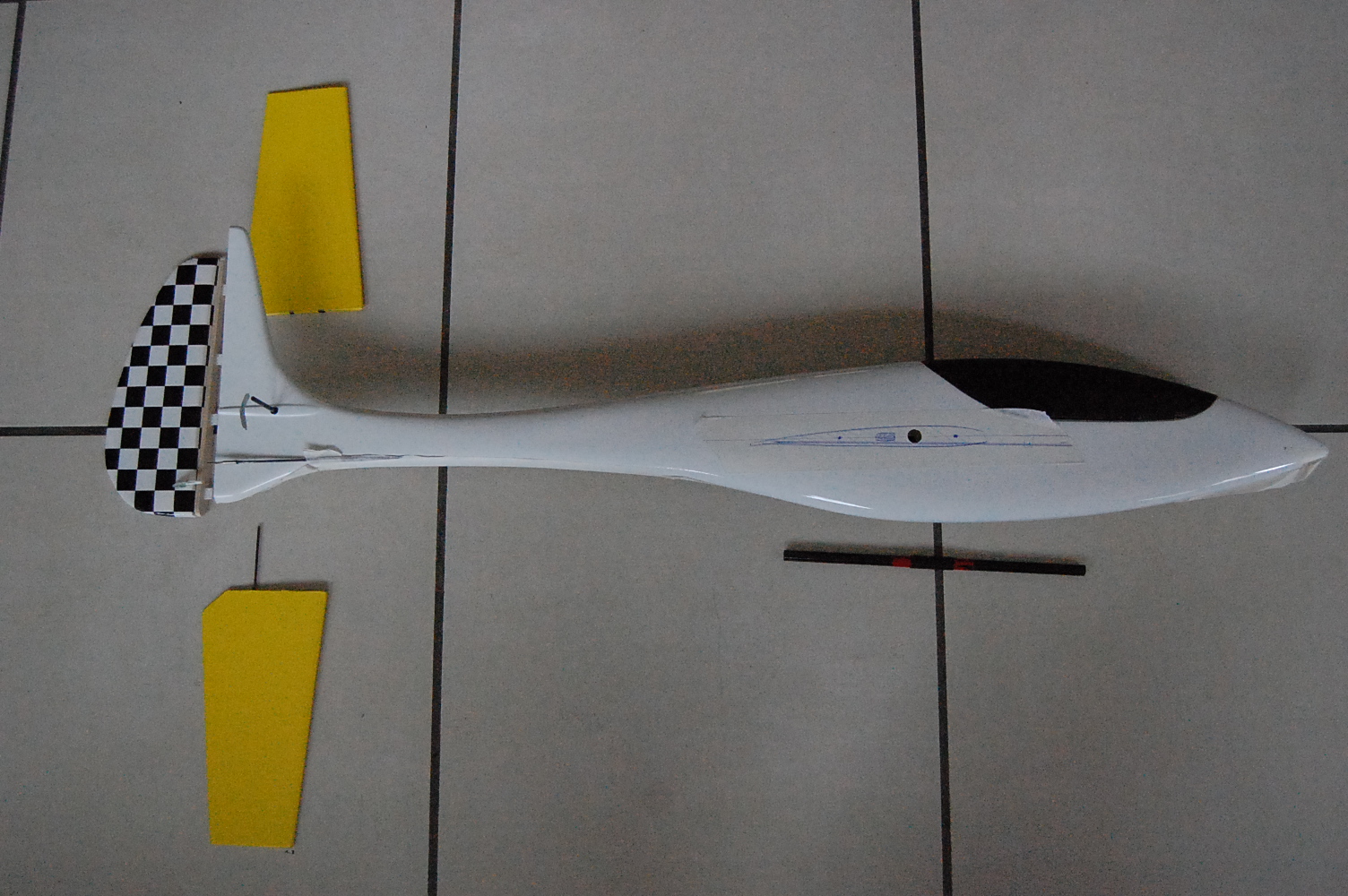

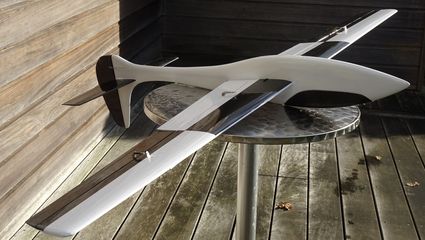

-Le magnifique fuselage de Frédéric !

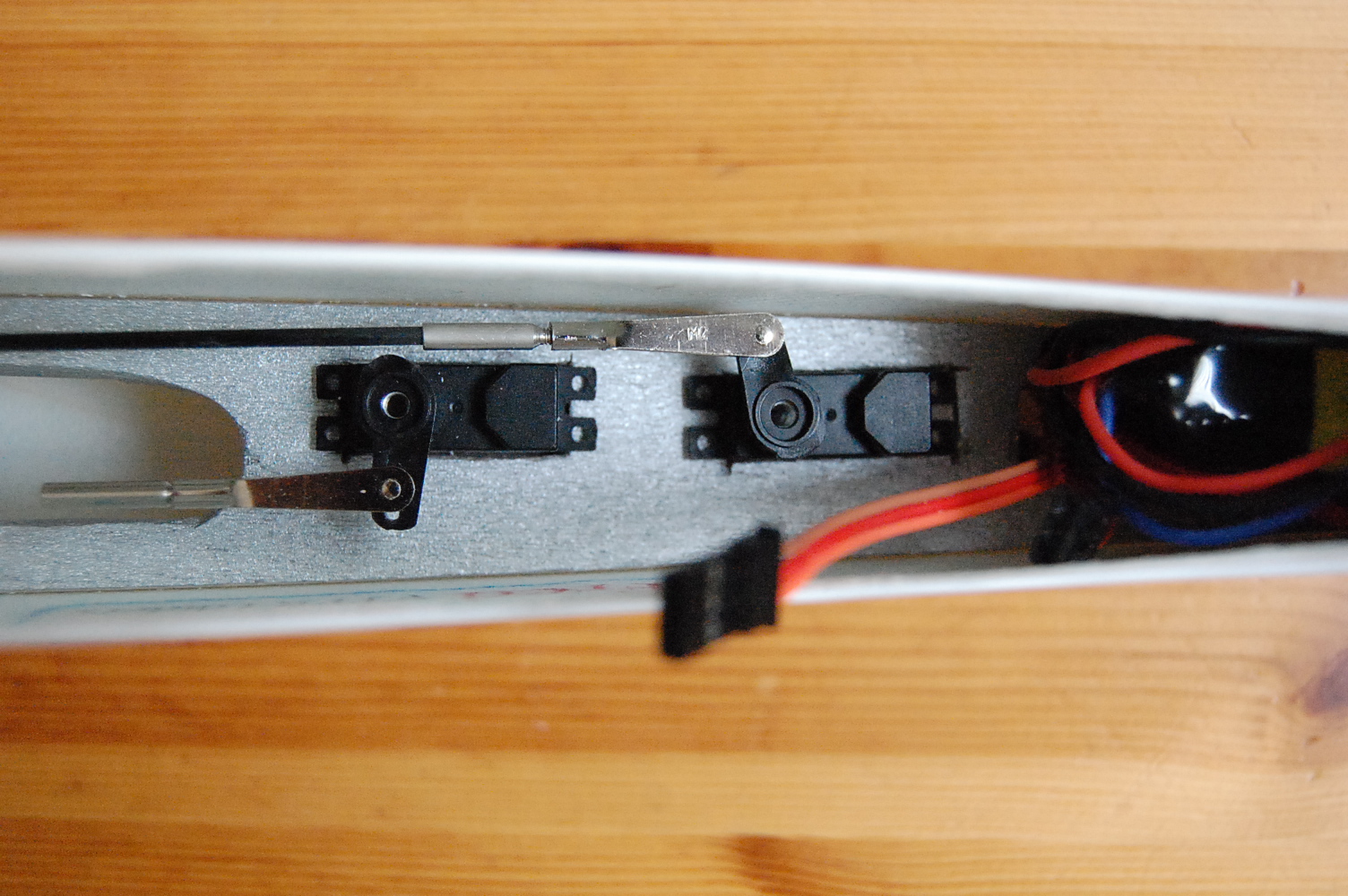

-platine servos ( Bluebird ) en balsa 1cm épaisseur enserrant bien les servos, gris alu + vernis ,calée bas , et le plus en avant possible ; un deuxième étage recevra le récepteur , rendu accessible ,antenne vers l'arrière , les connexions arrivant de dessous la platine servo vers le nez et renvoyées au dessus par une perforation ;

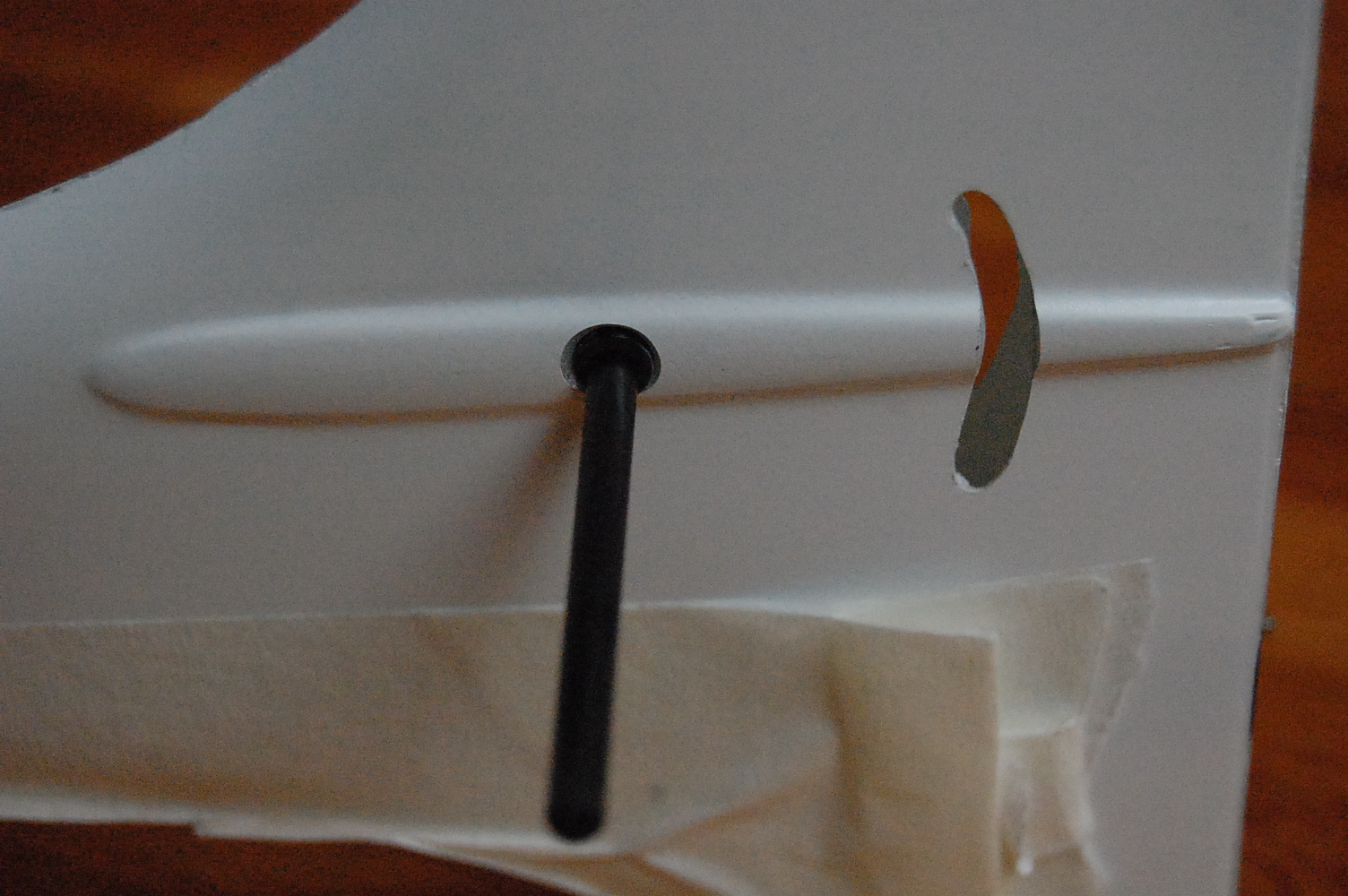

-Le stab reçoit un renvoi d'angle

-Préparation du calage de l'aile ( TP66-66s)

-Mon modèle sera en HV et succédera avantageusement à l'ahi

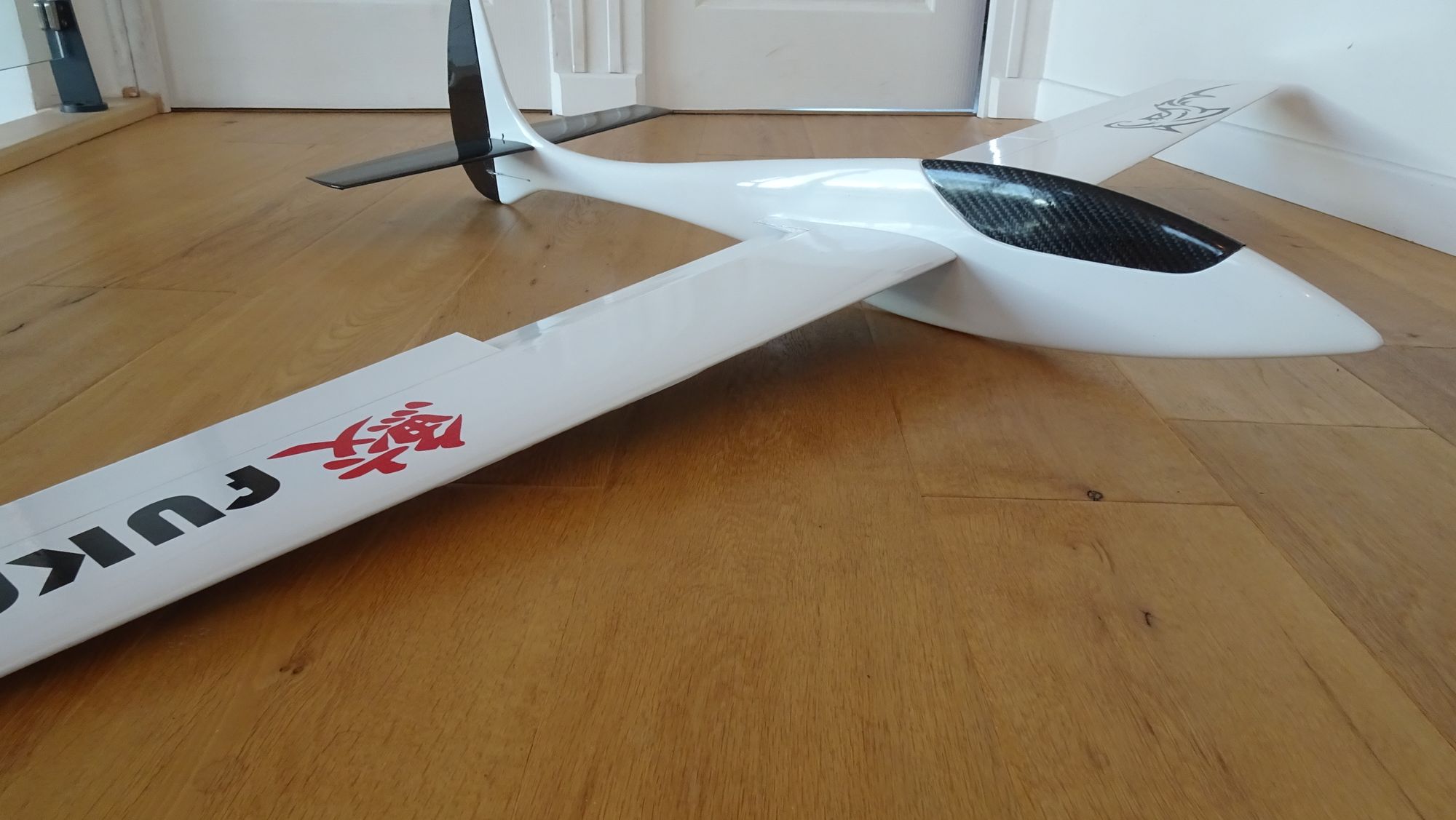

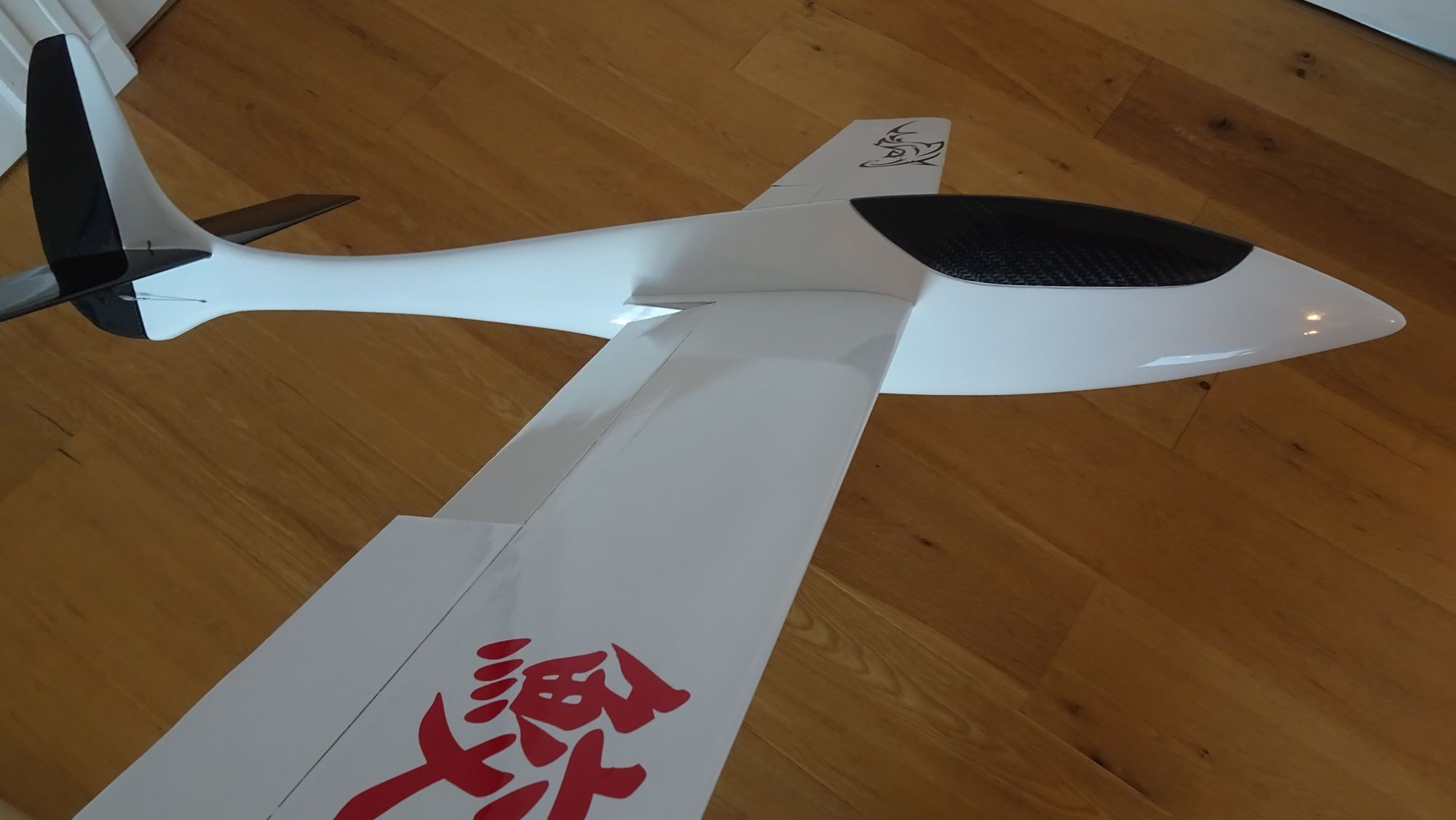

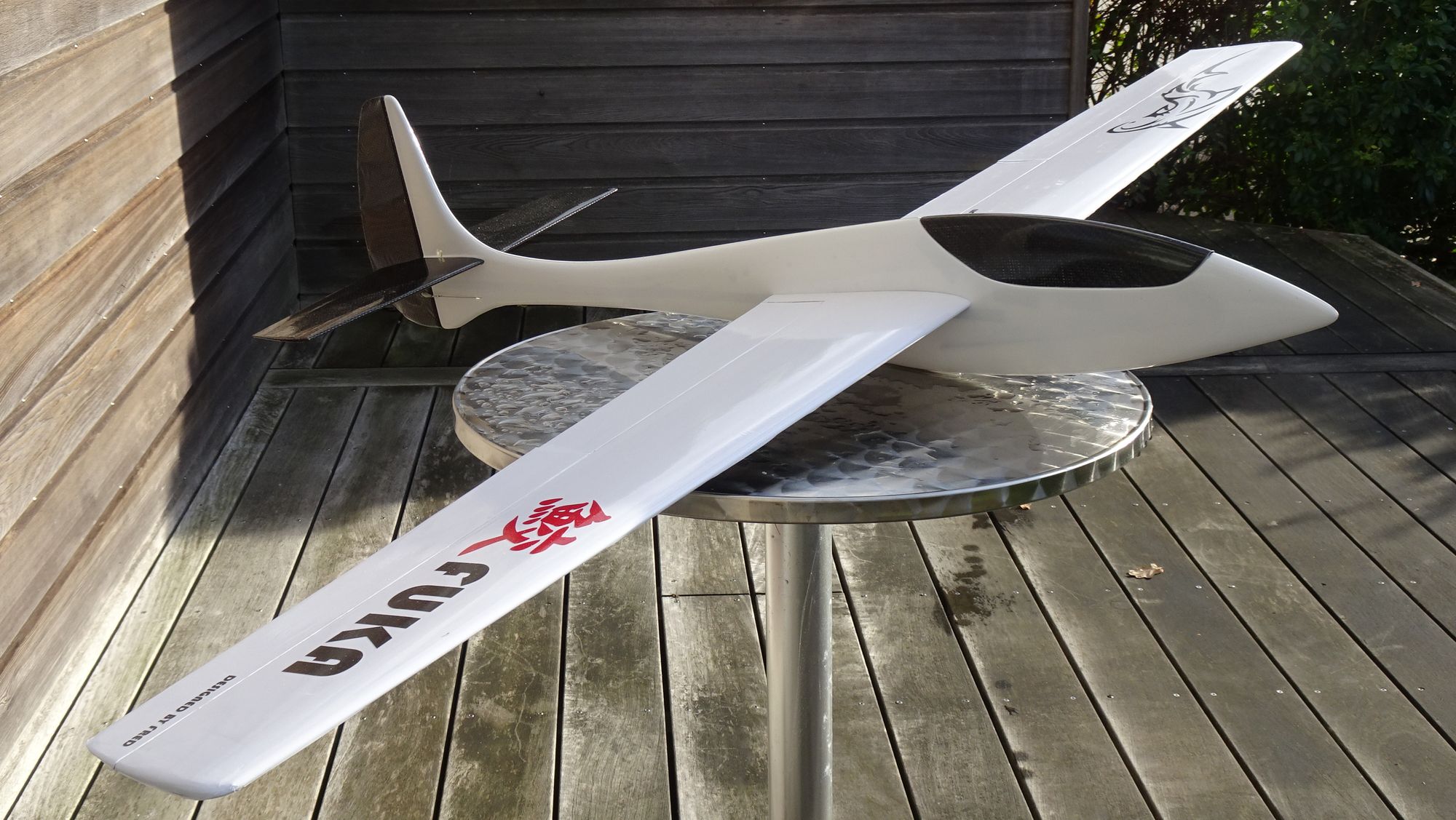

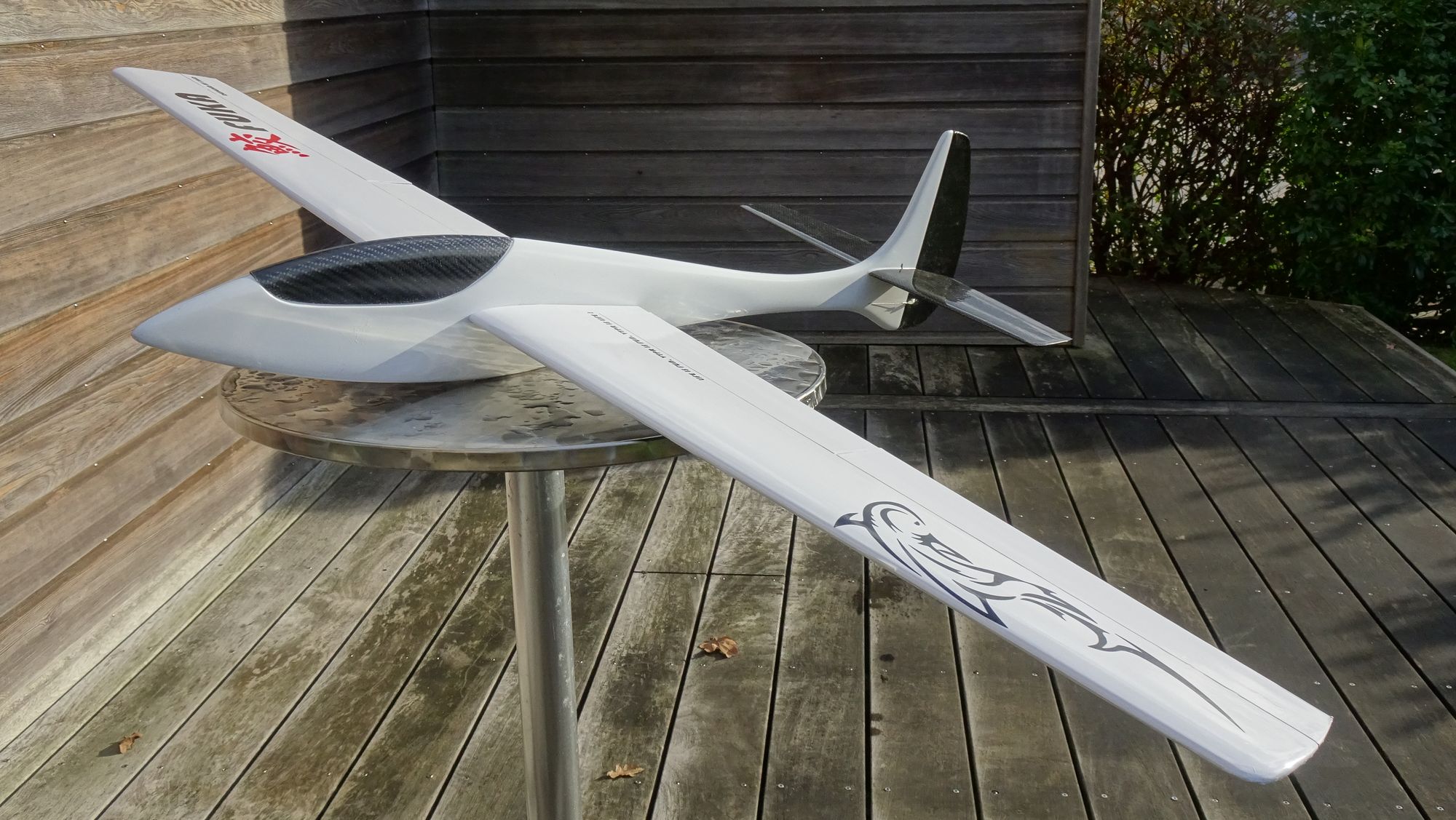

Description de la réalisation de mon Fuka

Les caractéristiques :

- Envergure : 167 cm
- Longueur : 107 cm
- Surface alaire : 28 dm²
- Poids : 900 grs
- Charge alaire :32 grs/dm²
- Aile : Profils symétrique TP42/29, Cordes 21/14 cm, Flèche 2,3cm
- Dièdre : 0,8°

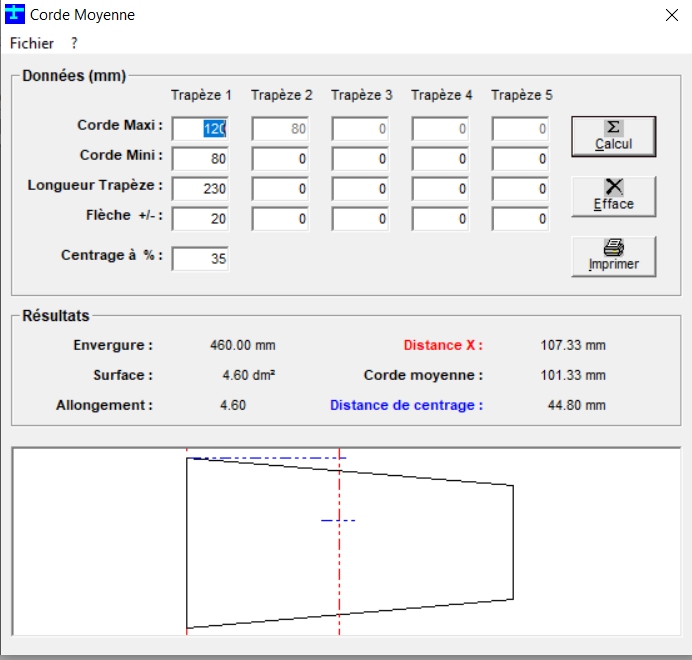

- Stab : Demi-envergure 23 cm, Profil TP29/8%, Cordes 12/8 cm

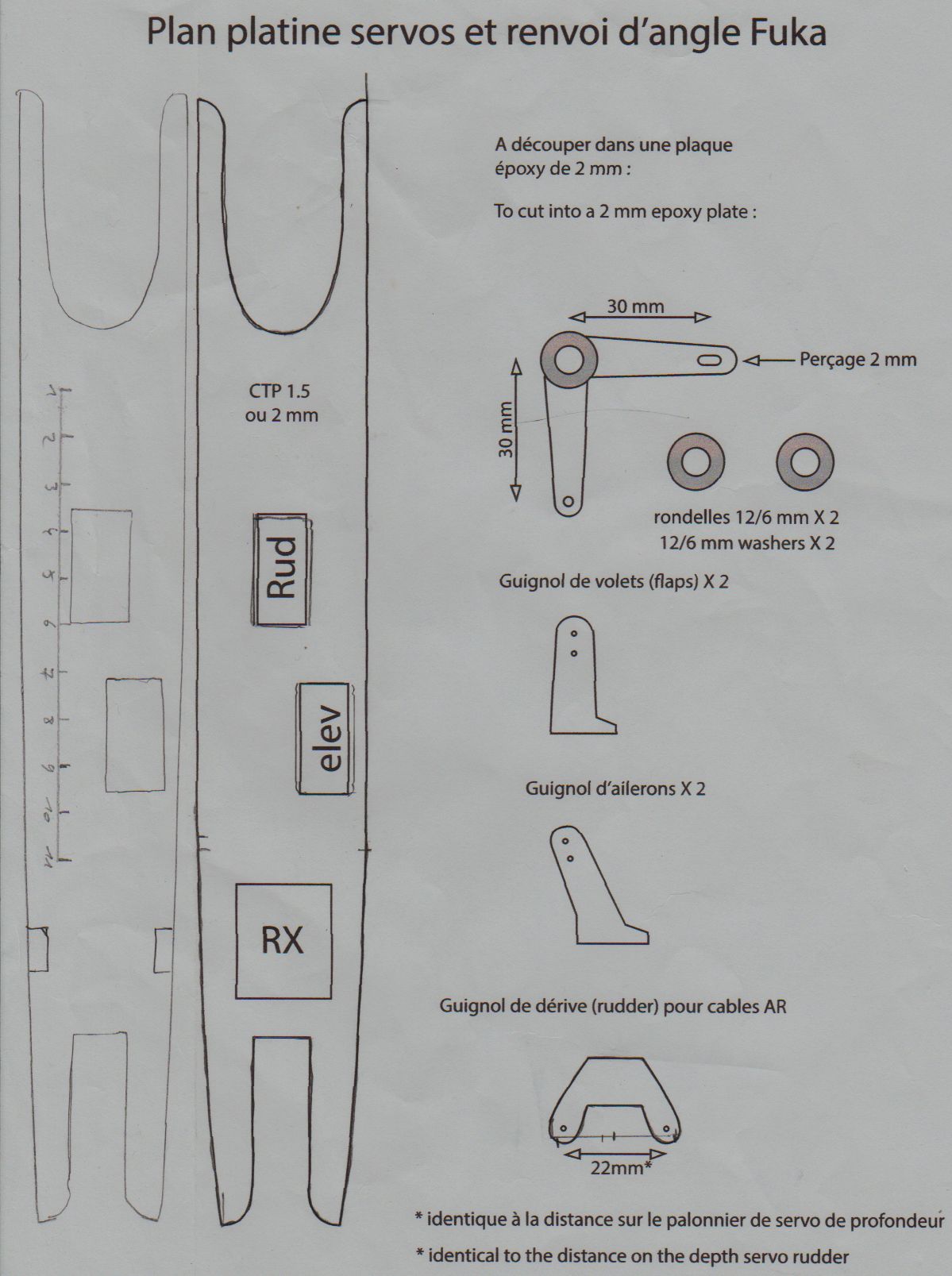

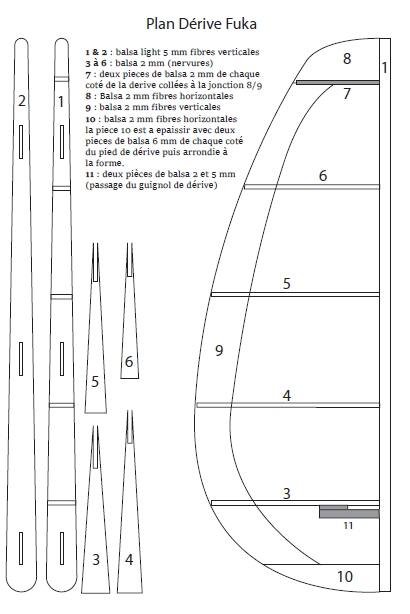

Définition de la dérive et de la platine radio :

La construction :

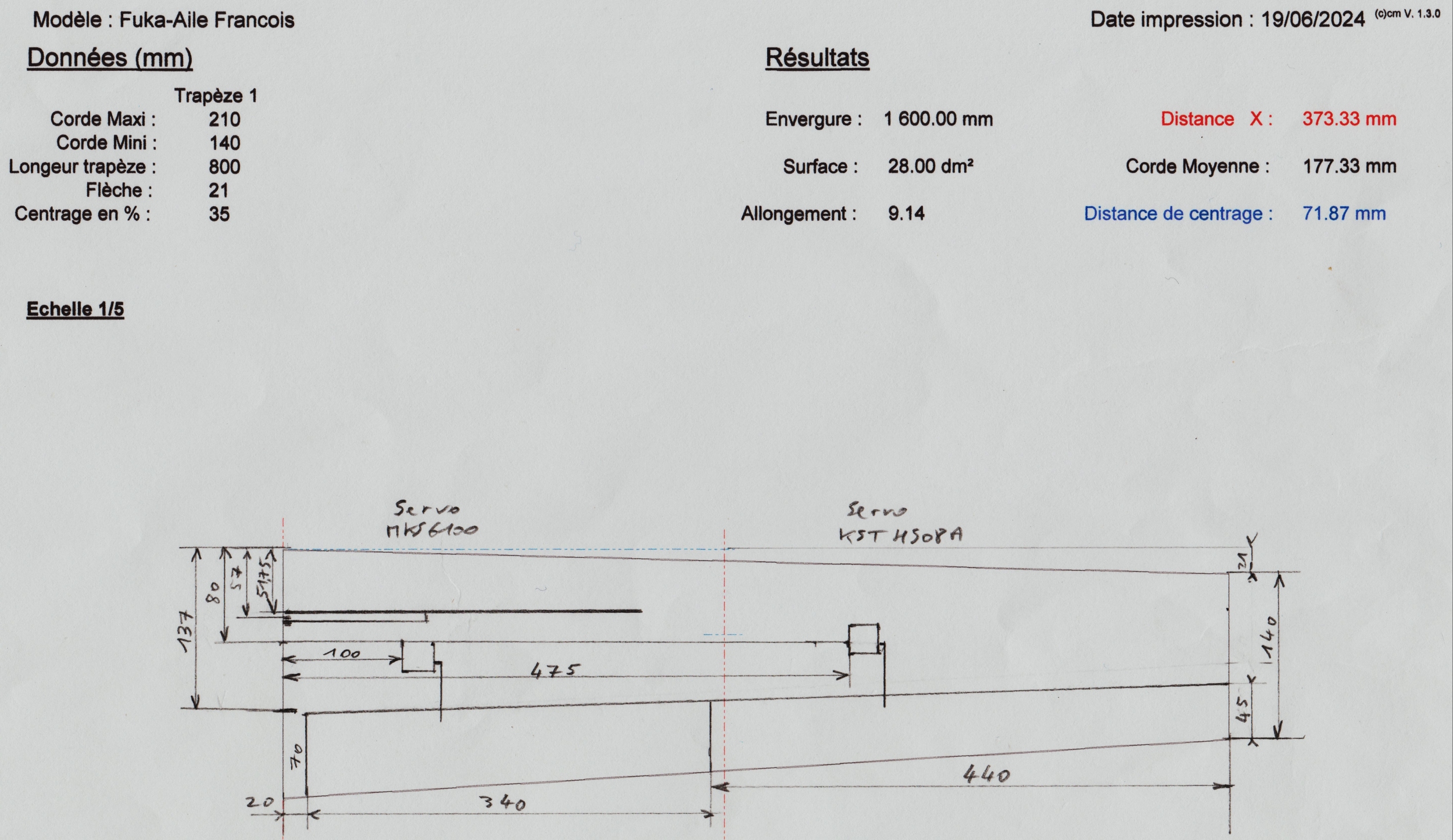

Positionnement du longeron et des servos dans les ailes :

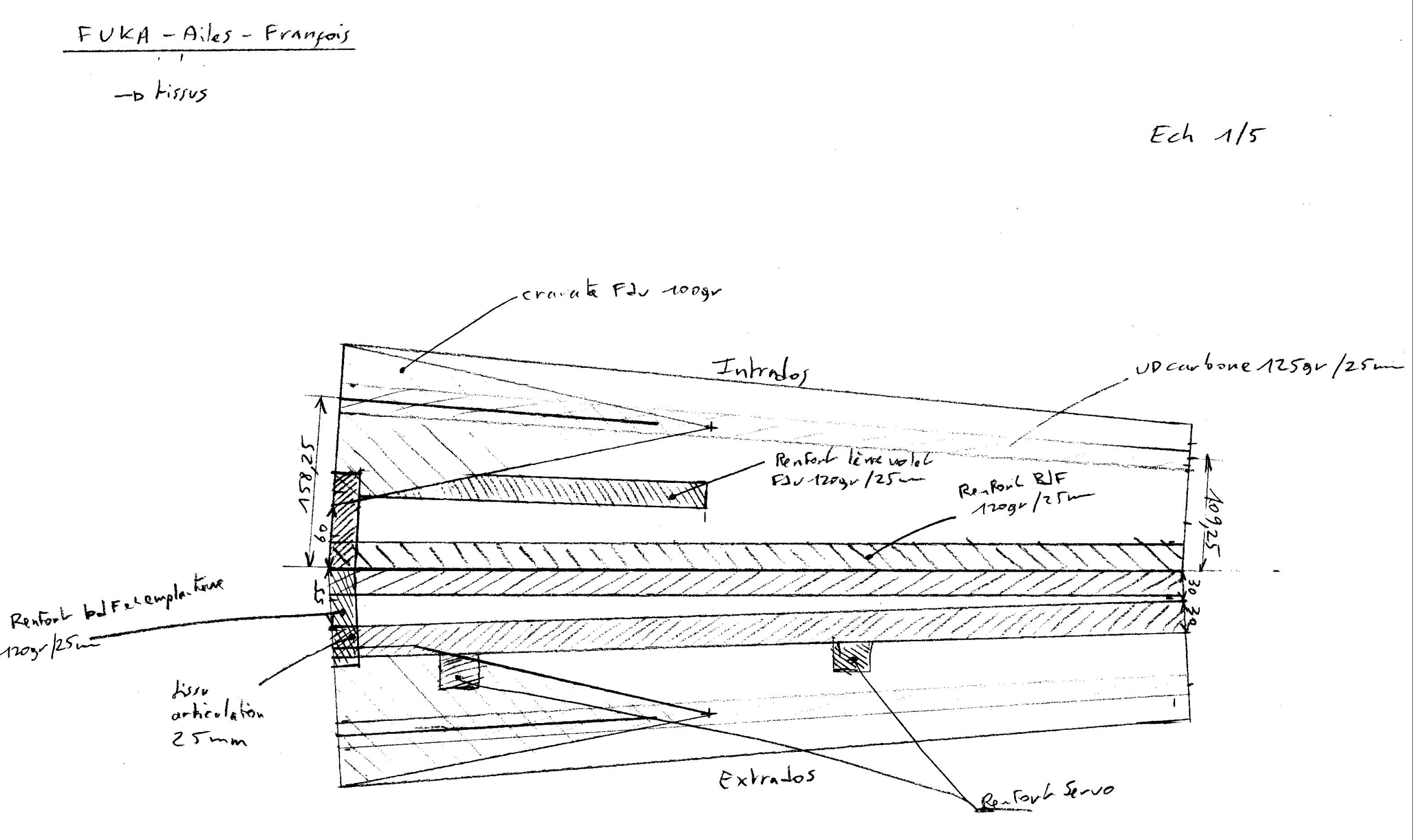

Positionnement des tissus dans les coffrages d'ailes :

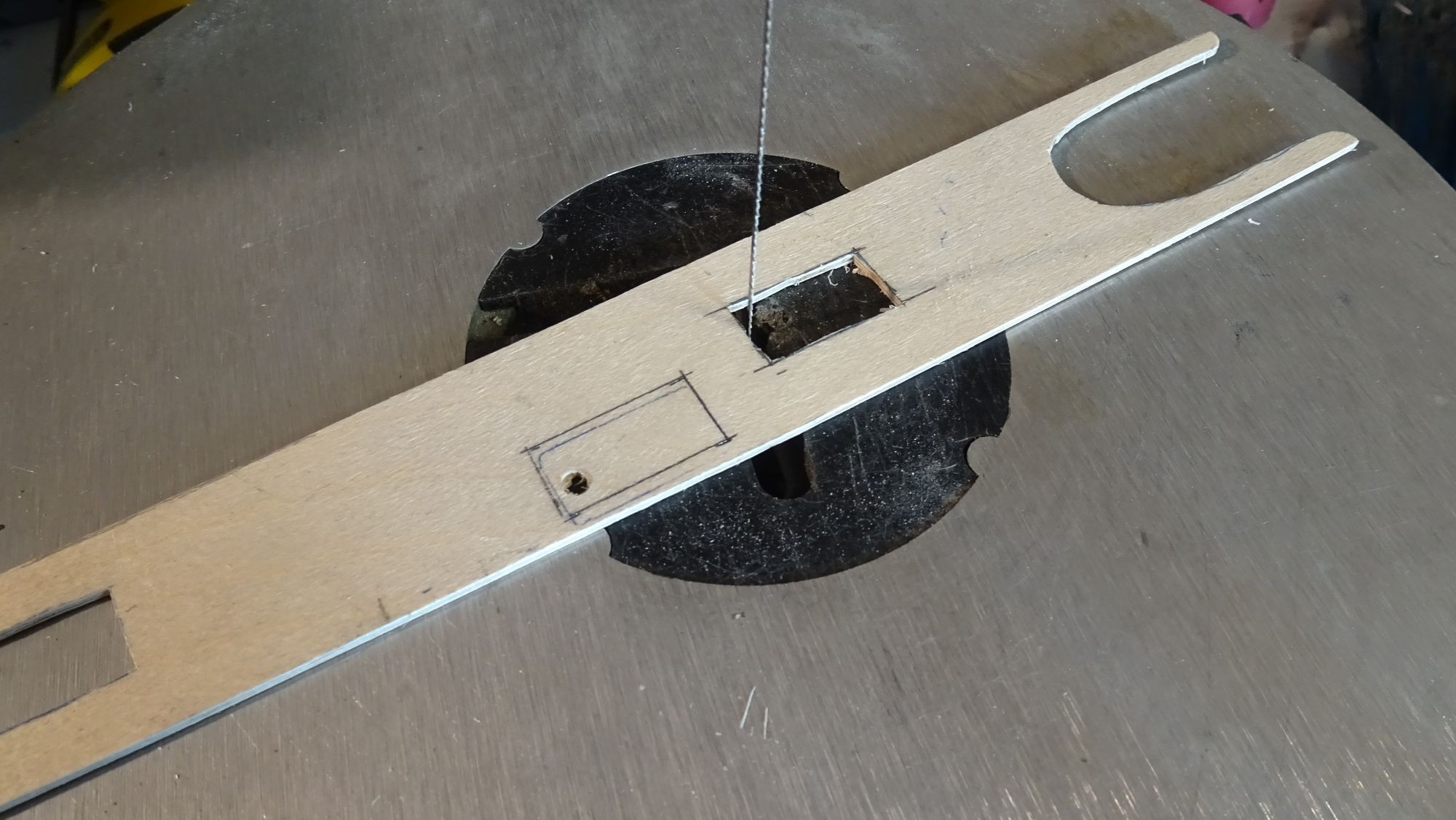

découpe de la platine radio (servos Profondeur et dérive : KST DS315MG) ::

Découpe des noyaux d'ailes dans du polystyrène 20kg/m3 avec le dièdre de 0,8°
Idem pour les stabs (dièdre 0°)

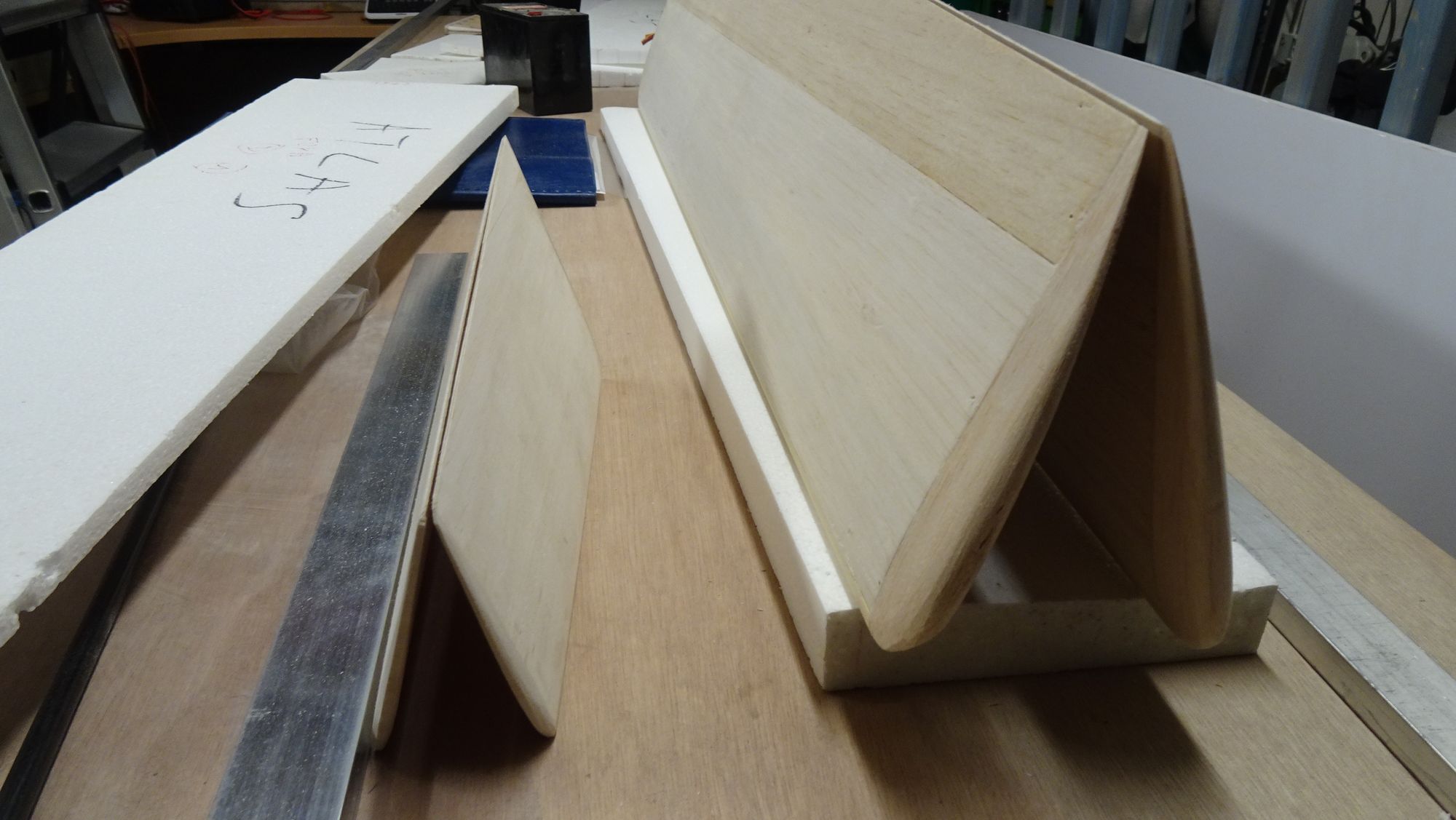

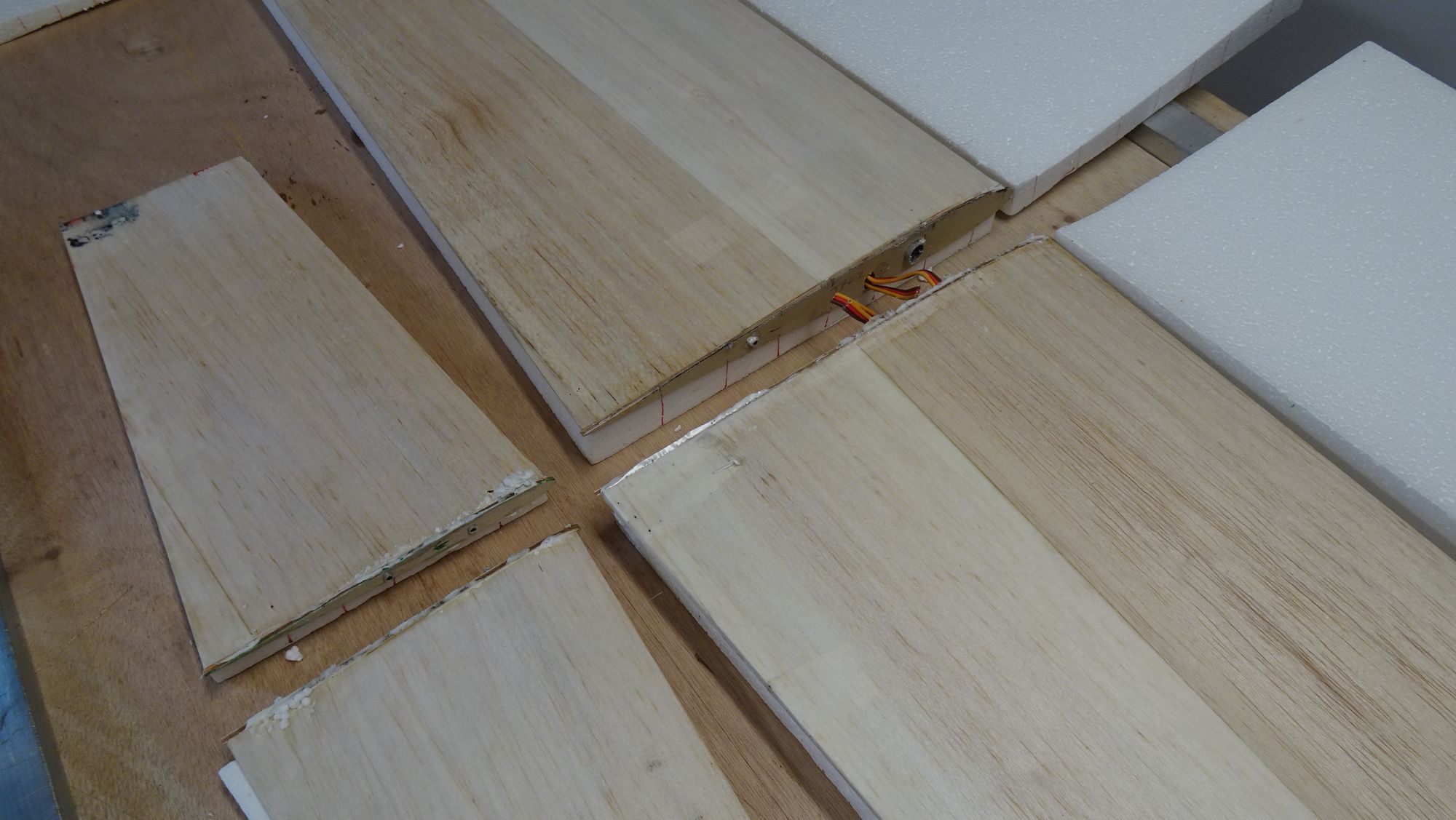

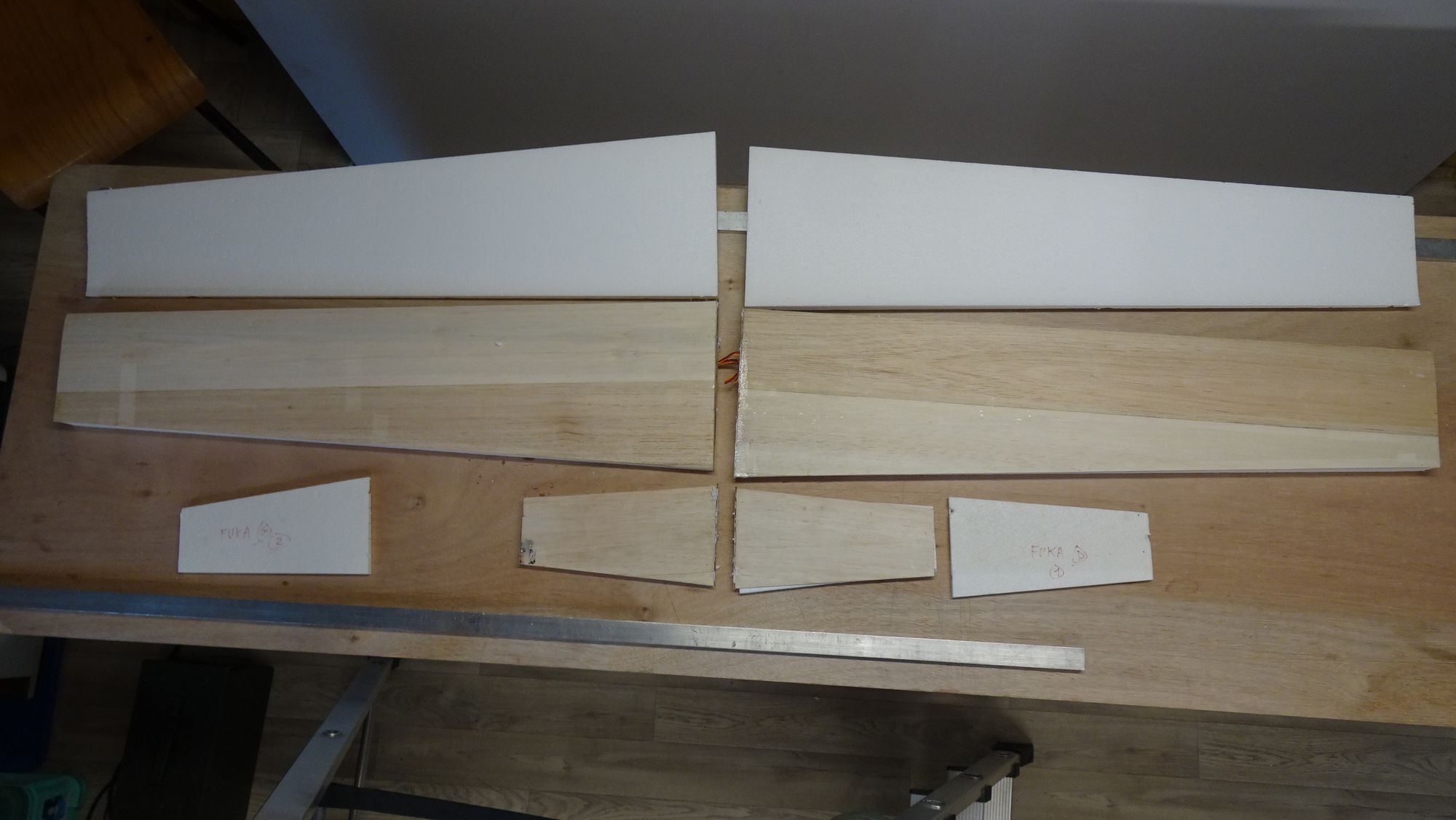

Découpe coffrages en balsa 10/10
Préparation des longerons d'aile et des nervures d'emplanture

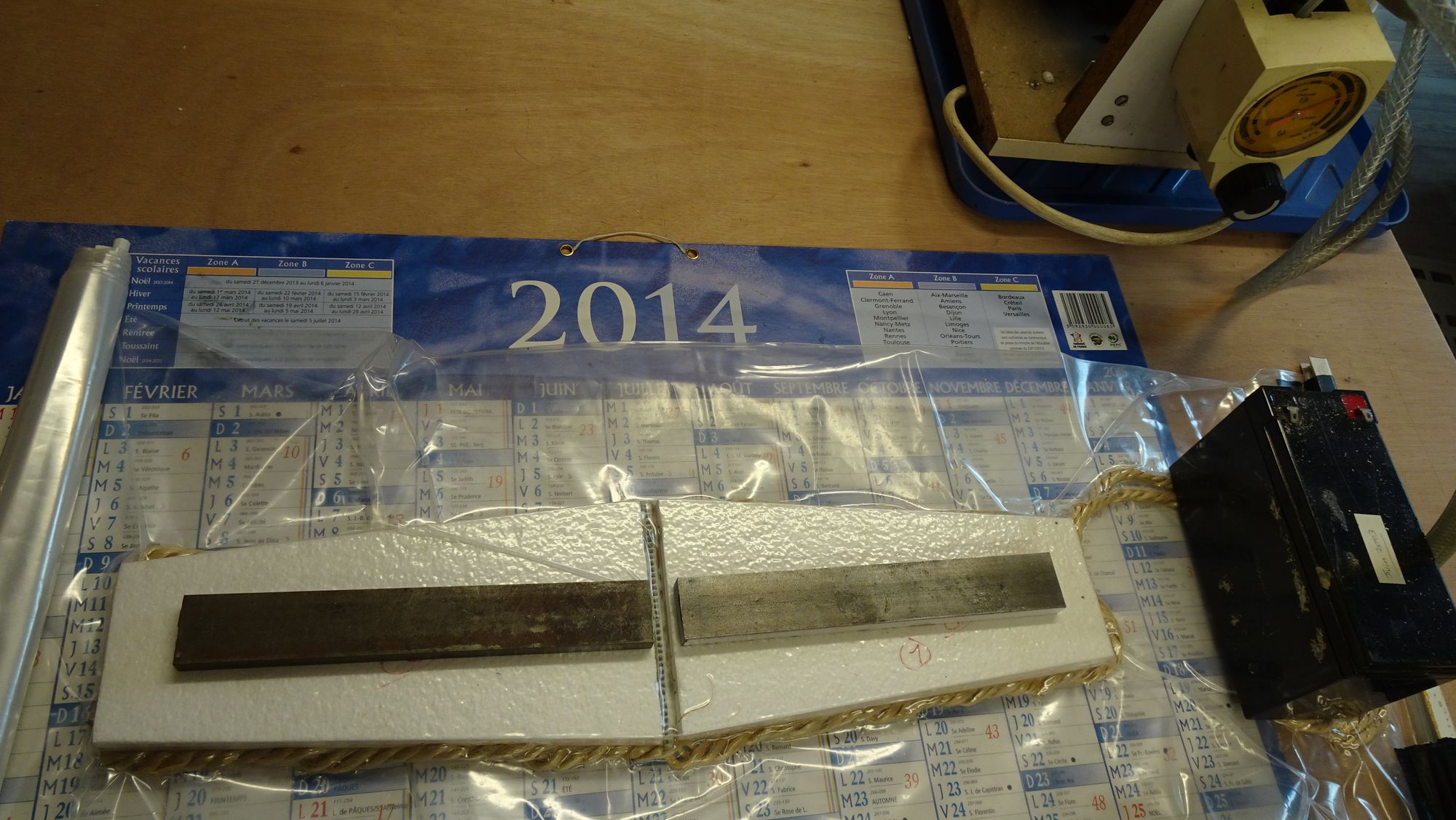

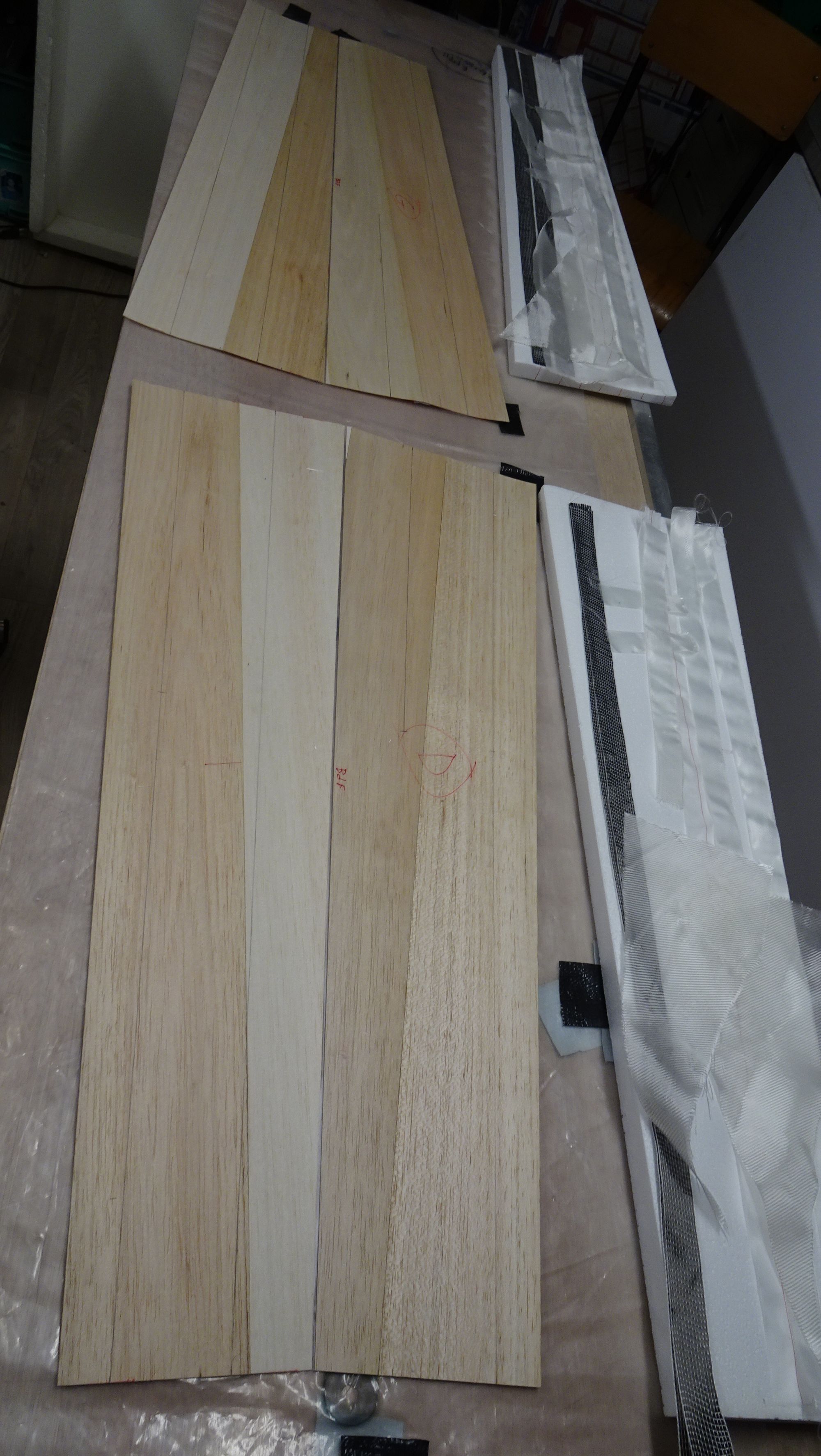

Pose à la résine des tissus de verre et de carbone sur les coffrages

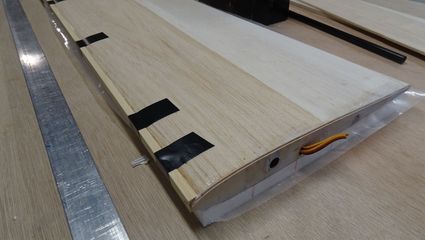

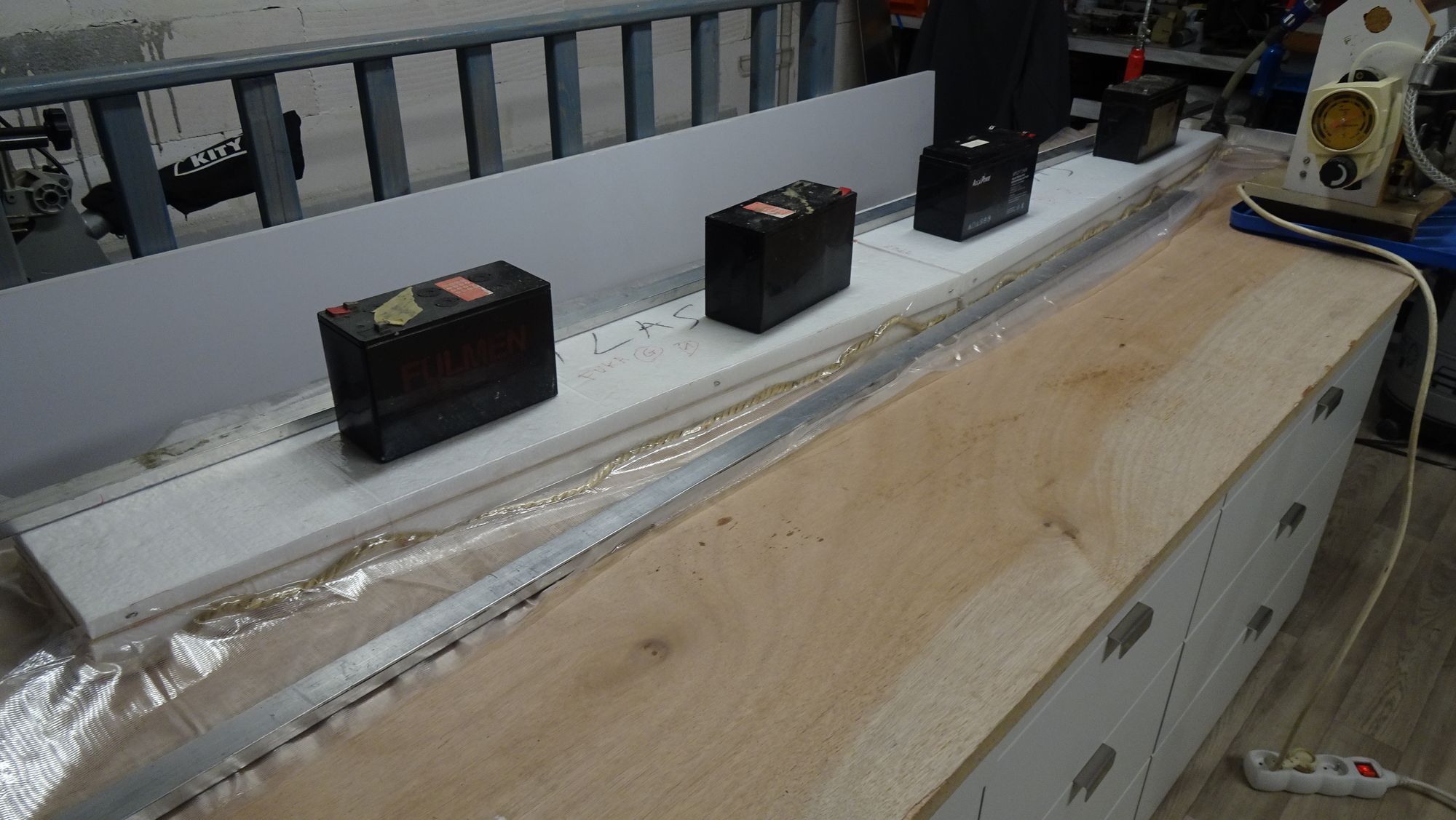

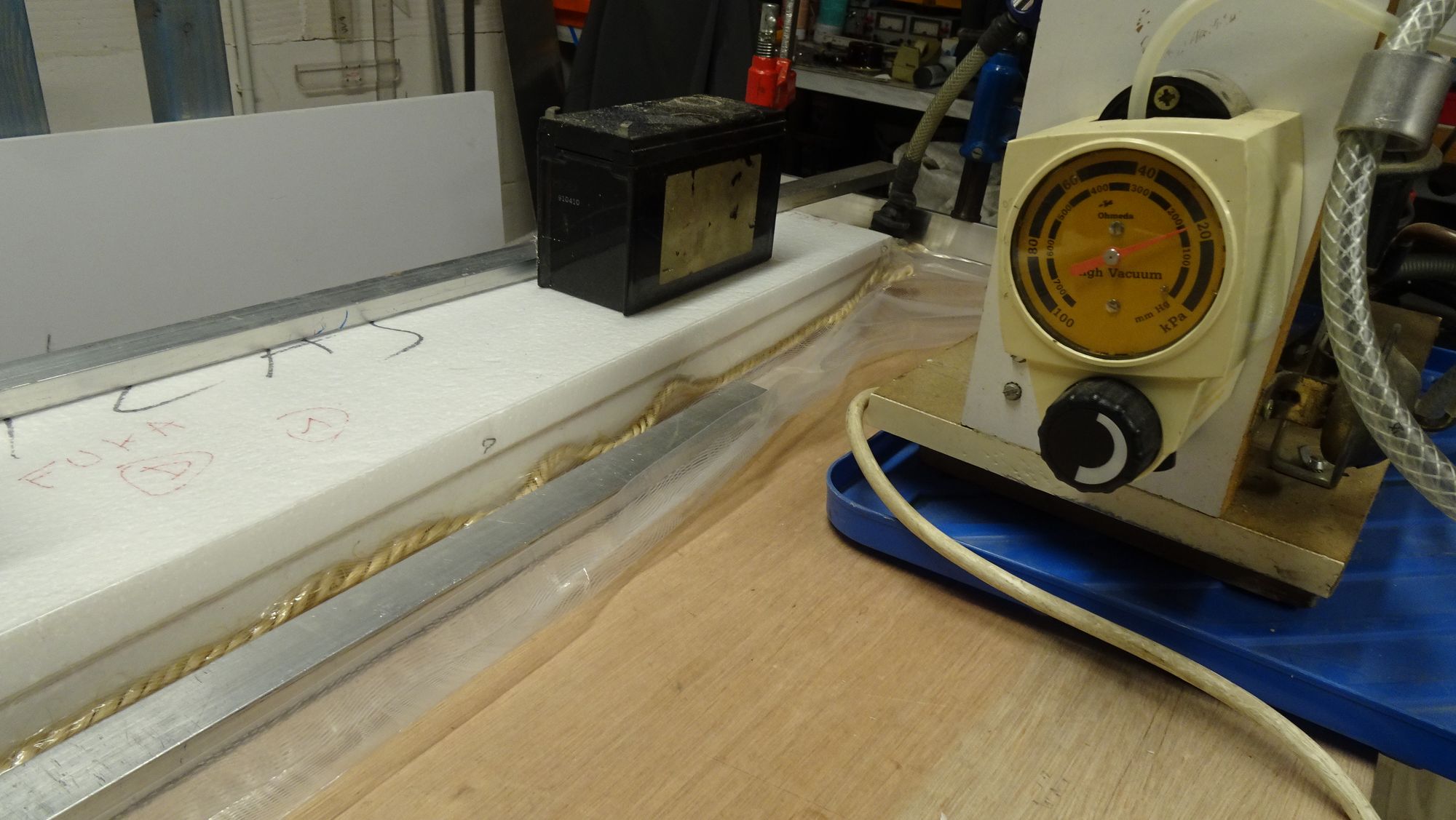

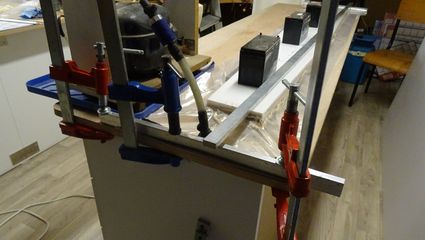

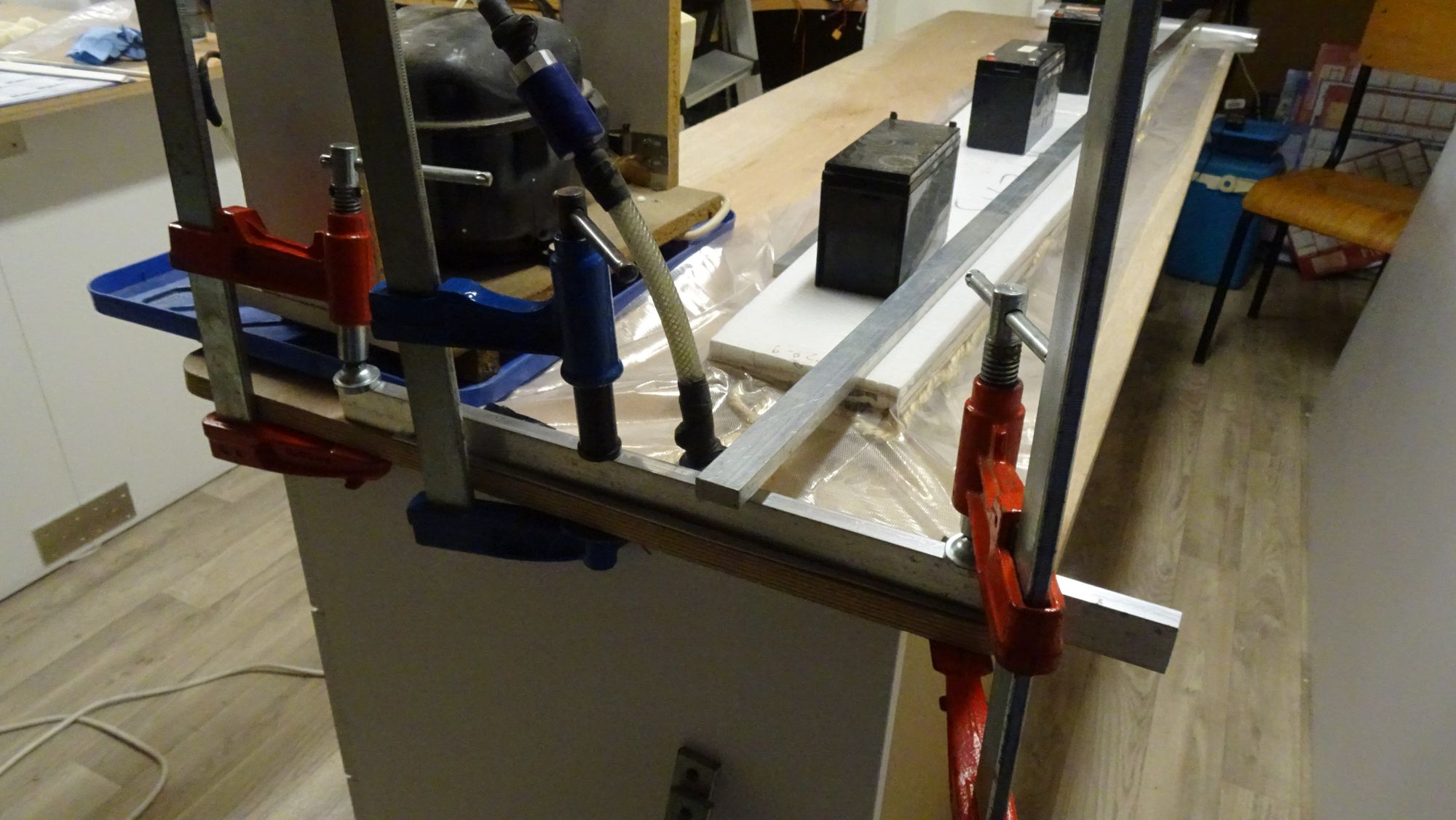

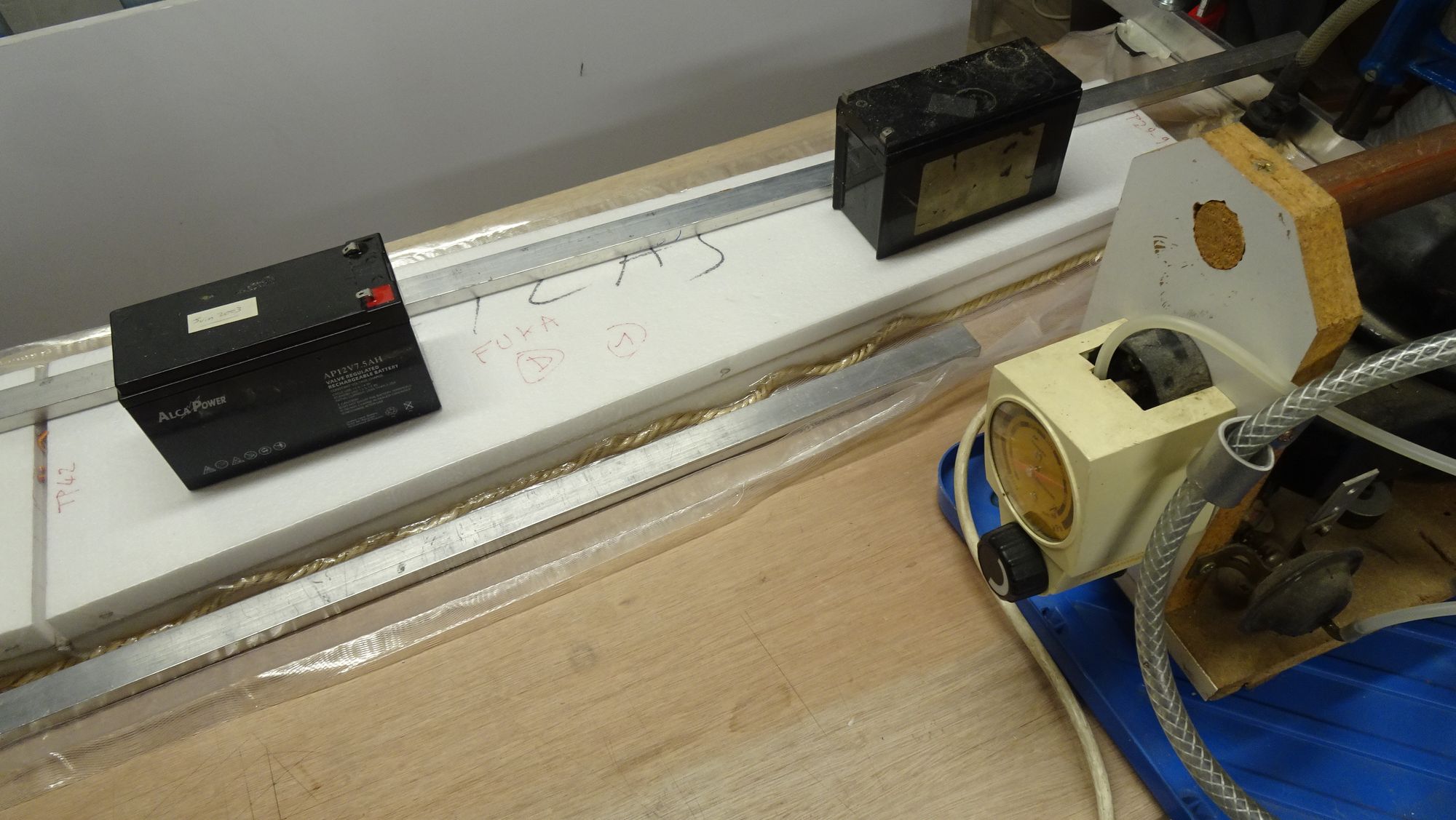

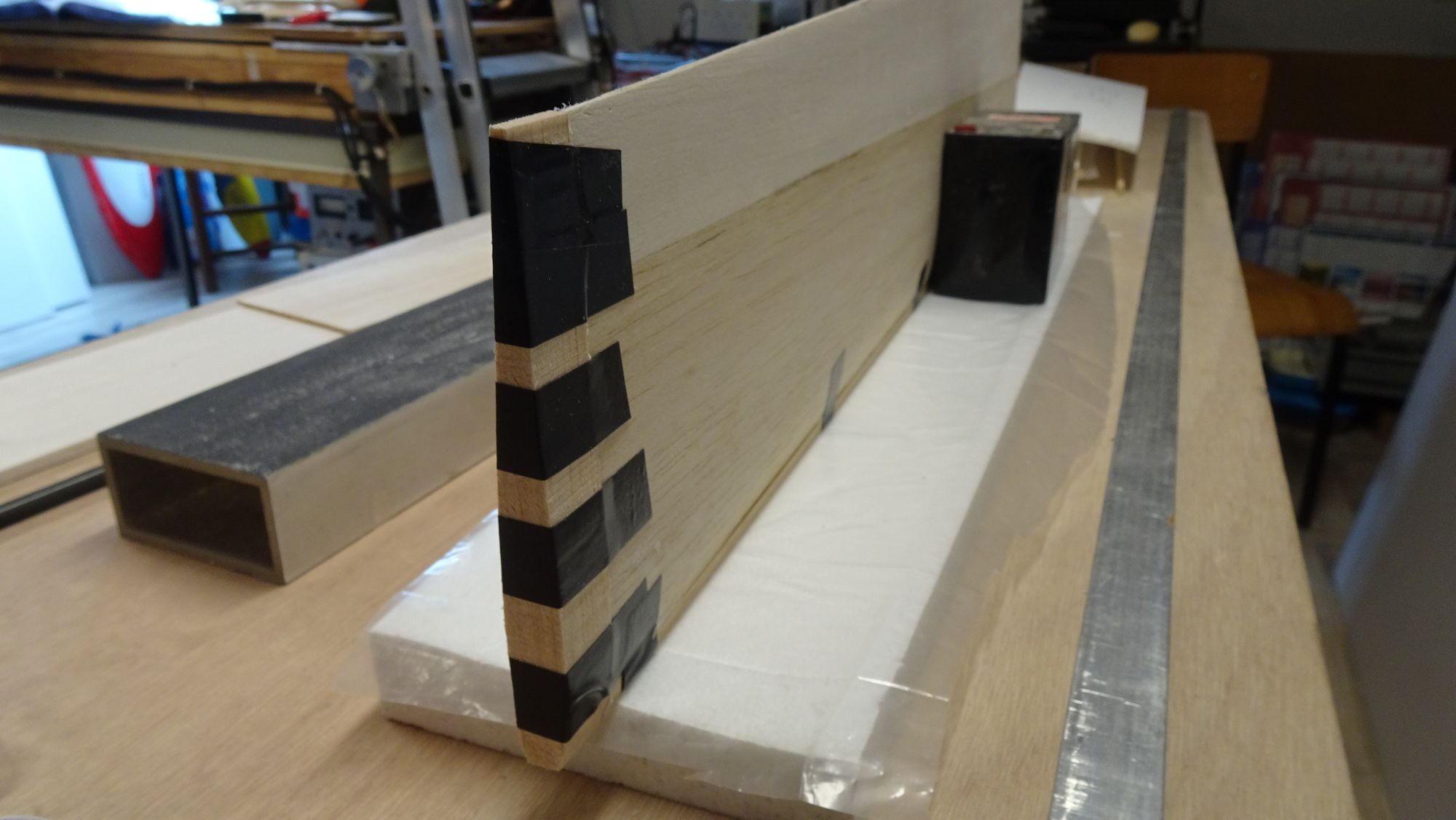

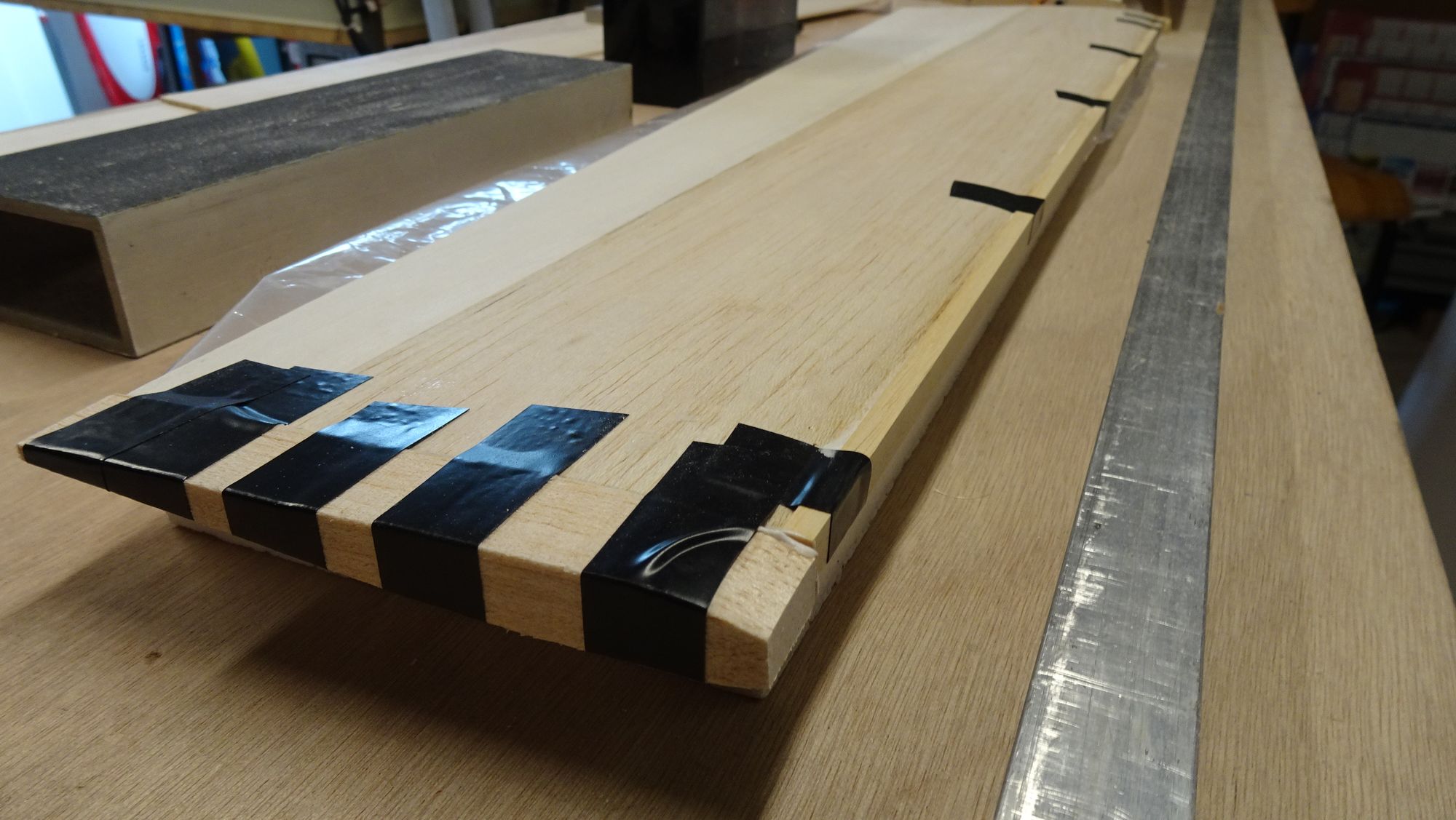

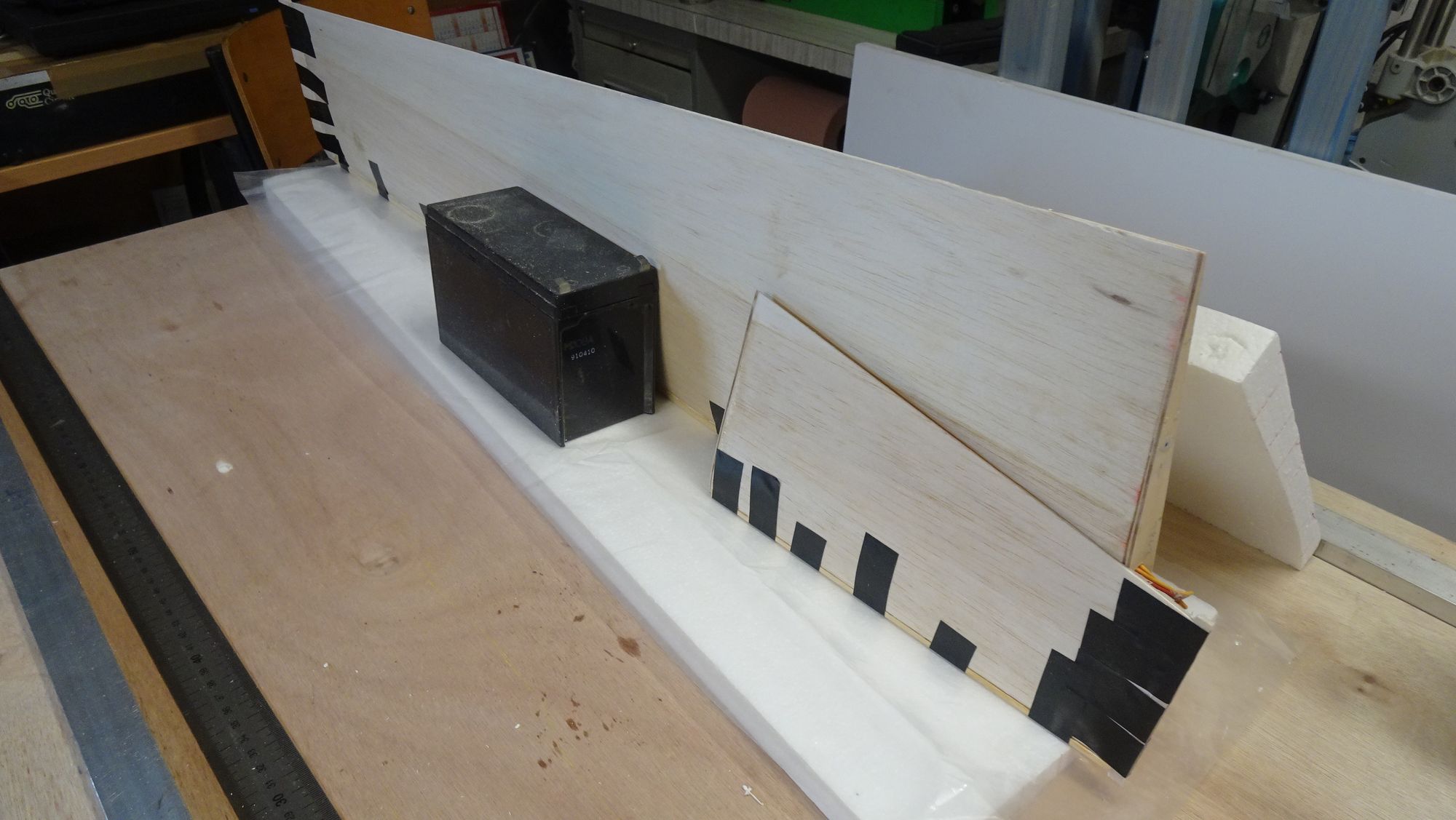

Coffrage sous vide des ailes droite et gauche reliées entre elles  par les fourreaux de clé et d'incidence

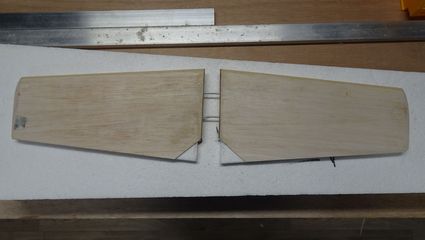

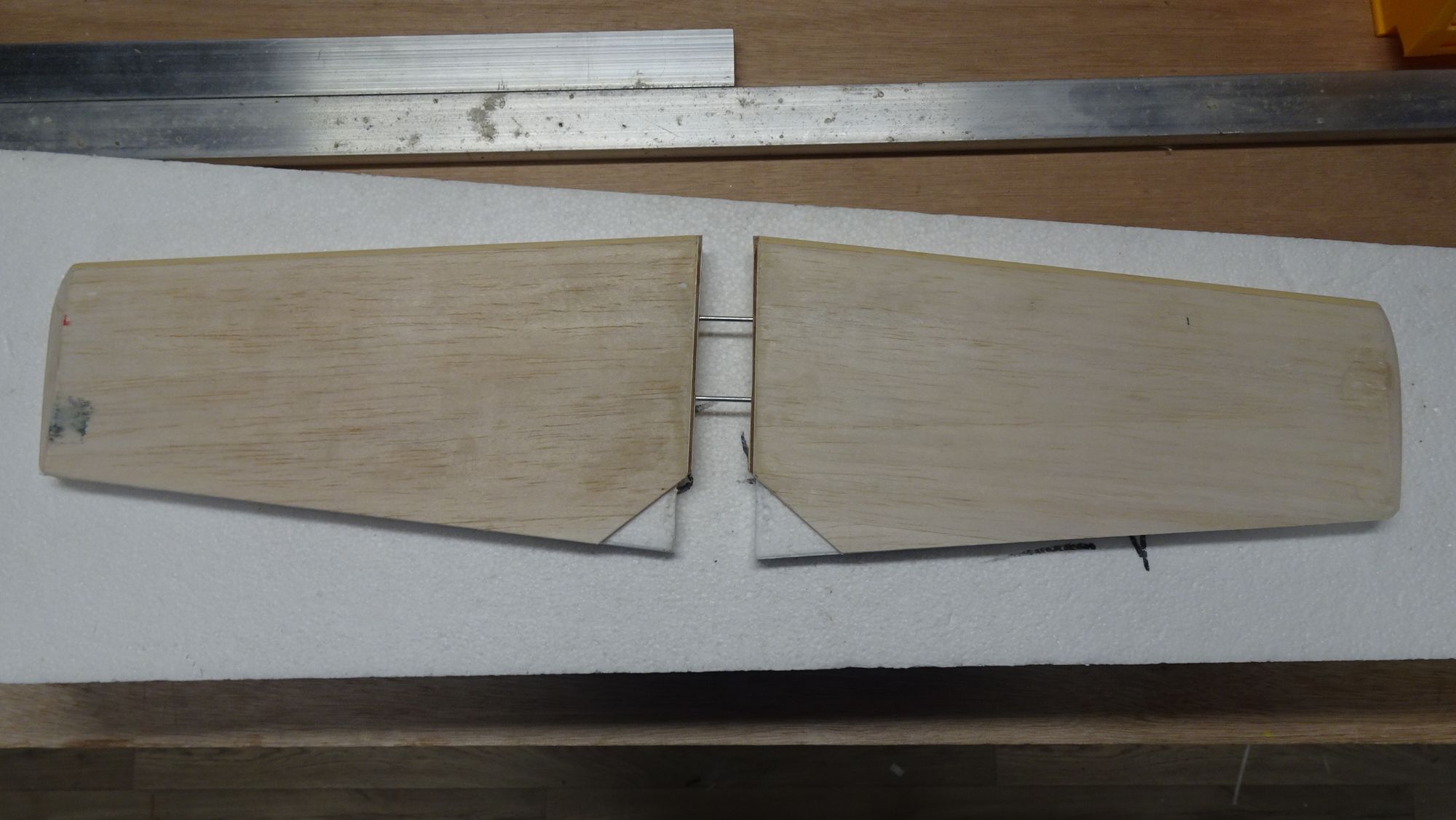

Idem pour le coffrage des stabs
Fourreau de clé d'aile (tube alu 8/9) et fourreau d'incidence (Tube alu 2/3) intégrés à la stratification (résine + microballon + Treecell) :

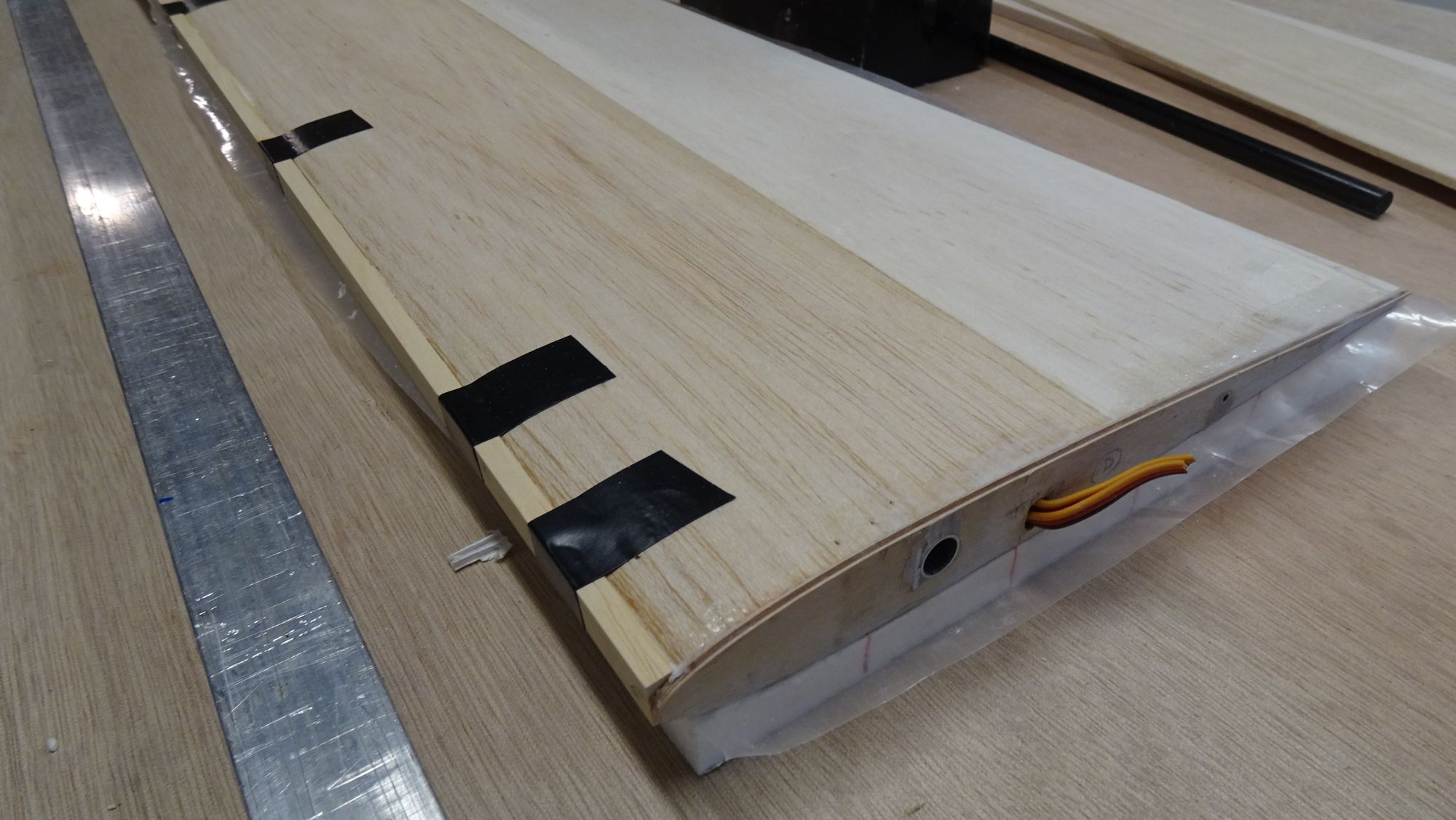

collage des bords d'attaque et saumon en samba (résine + microballon) :

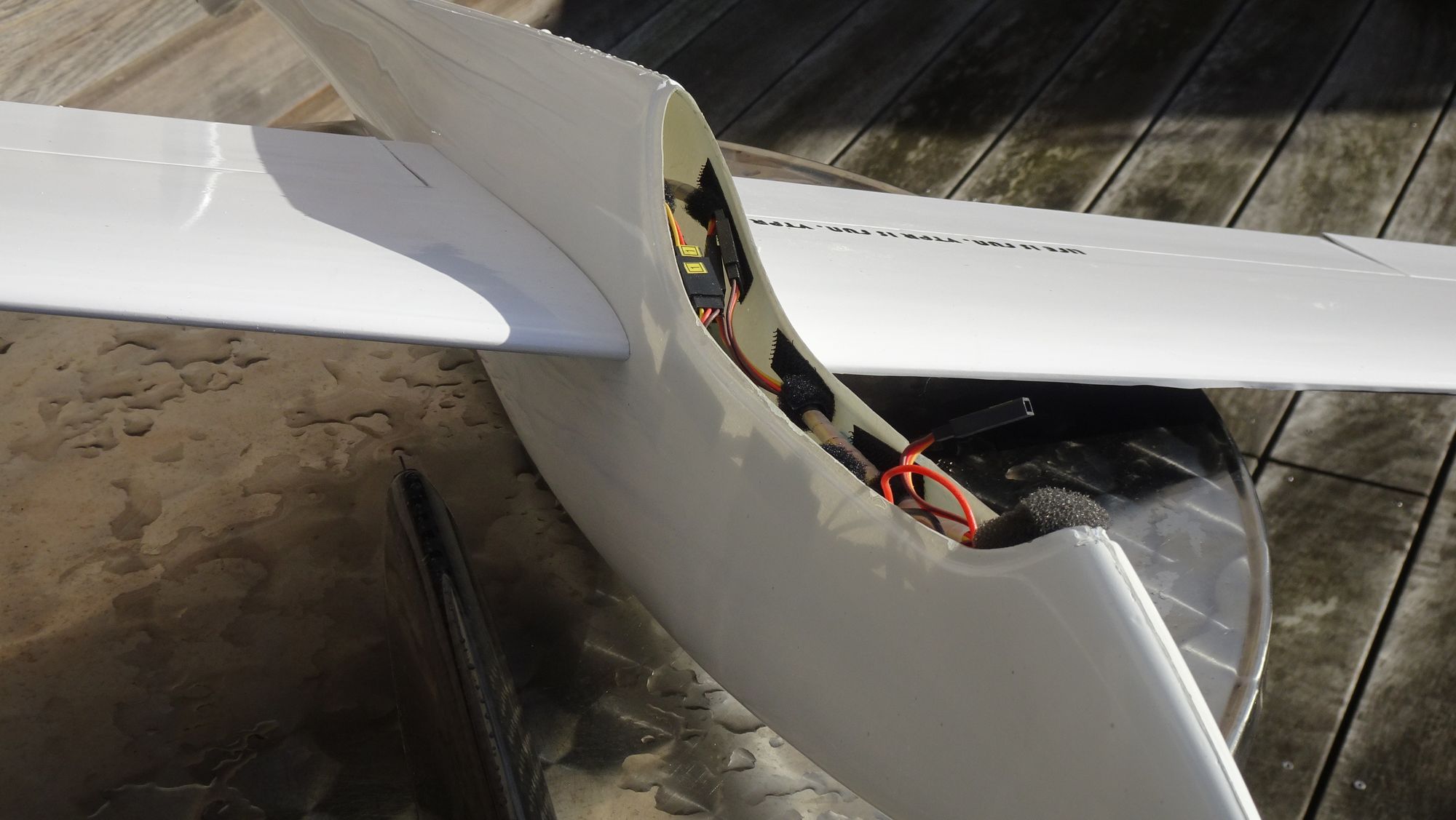

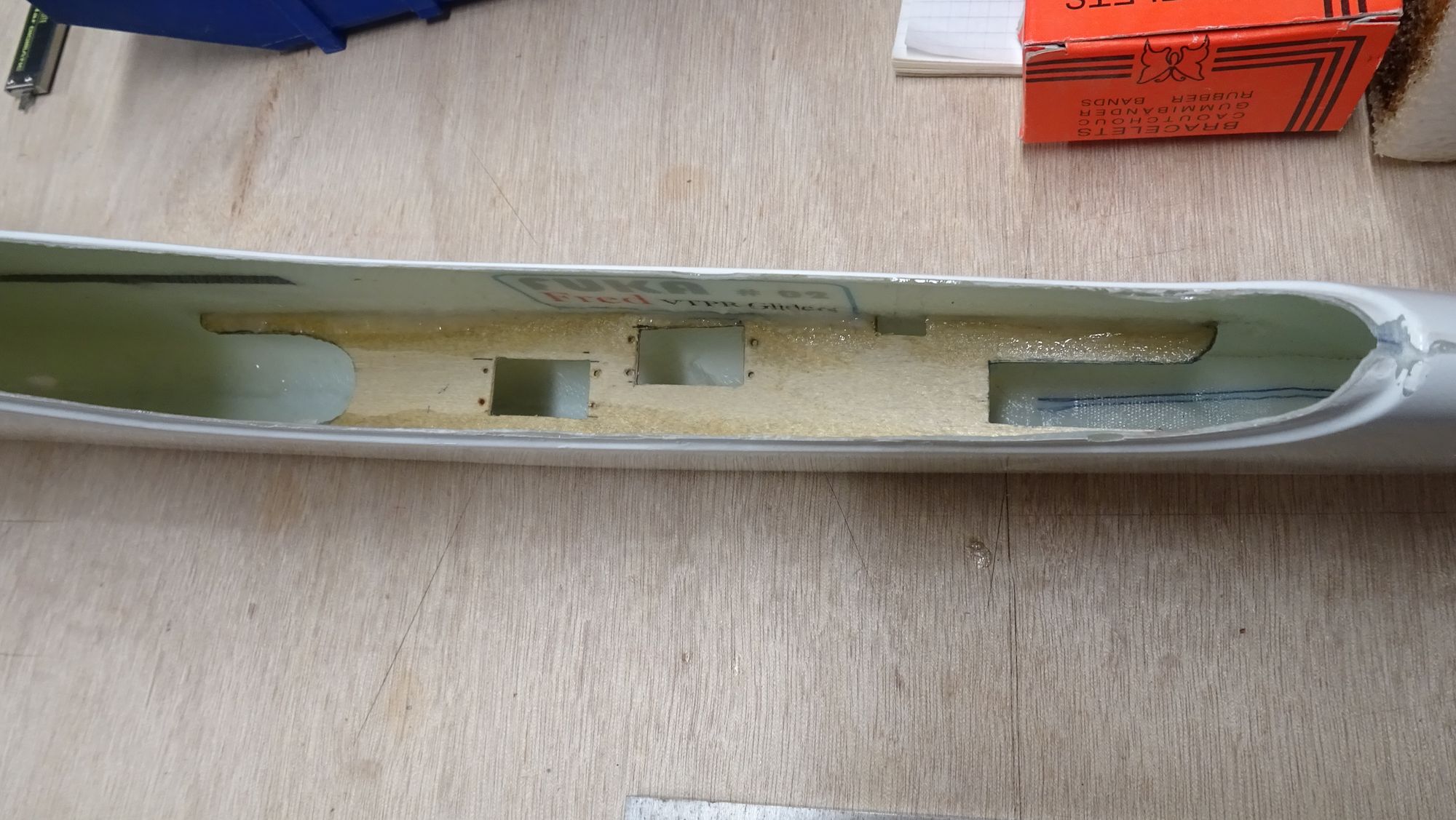

collage de la platine radio (résine + Treecell)

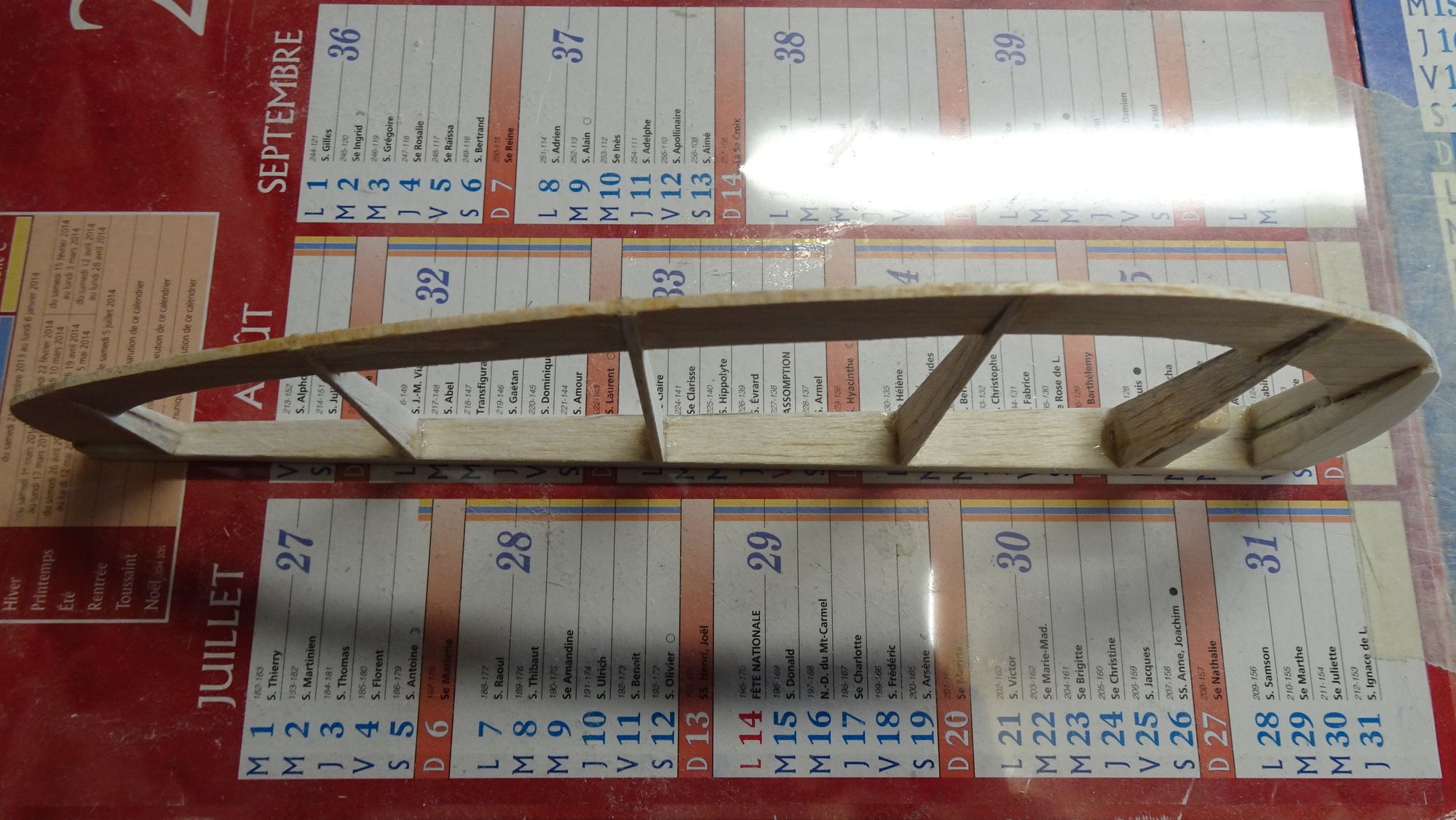

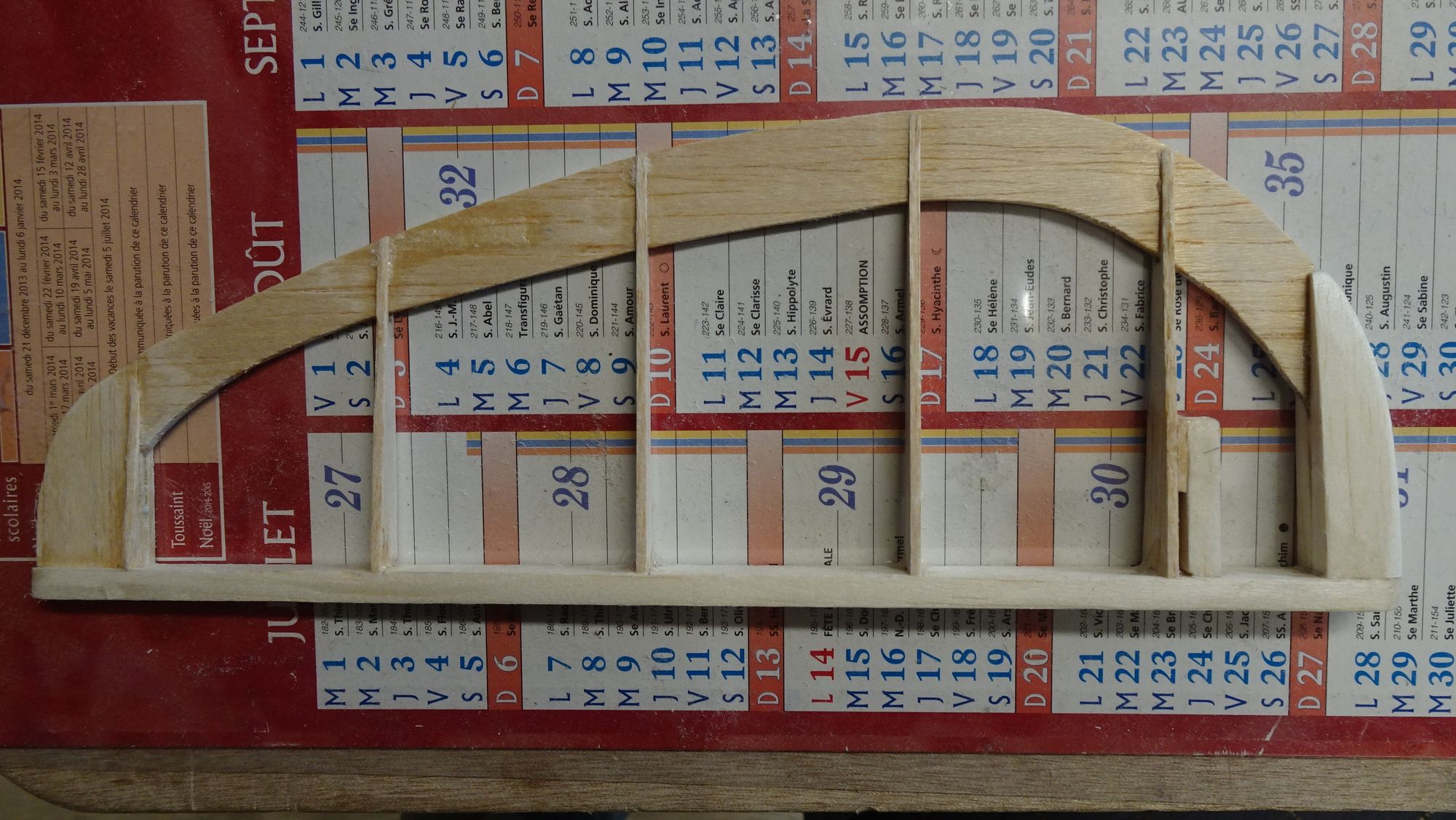

réalisation de la dérive :

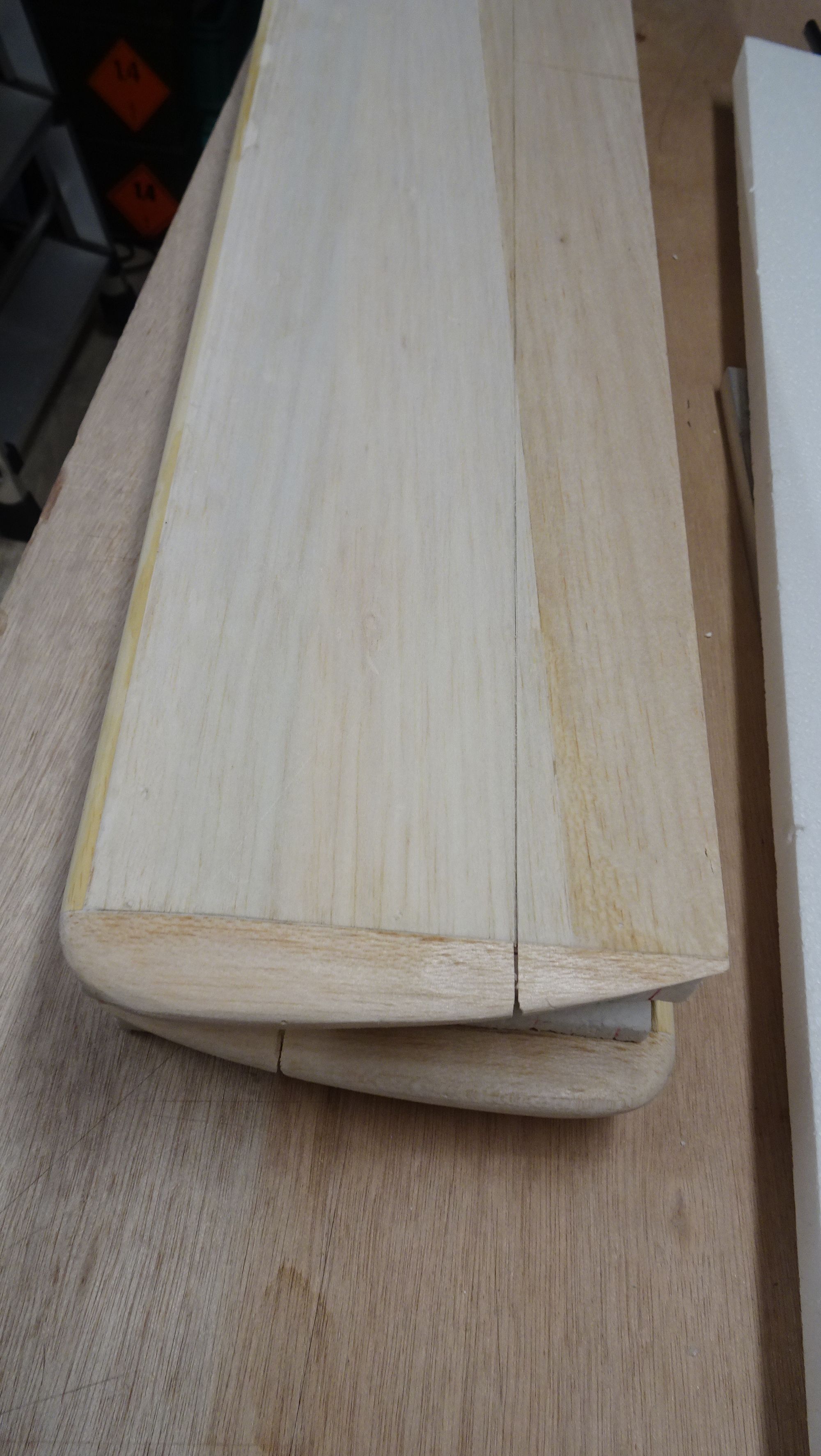

Poncage des bords d'attaques et saumon :

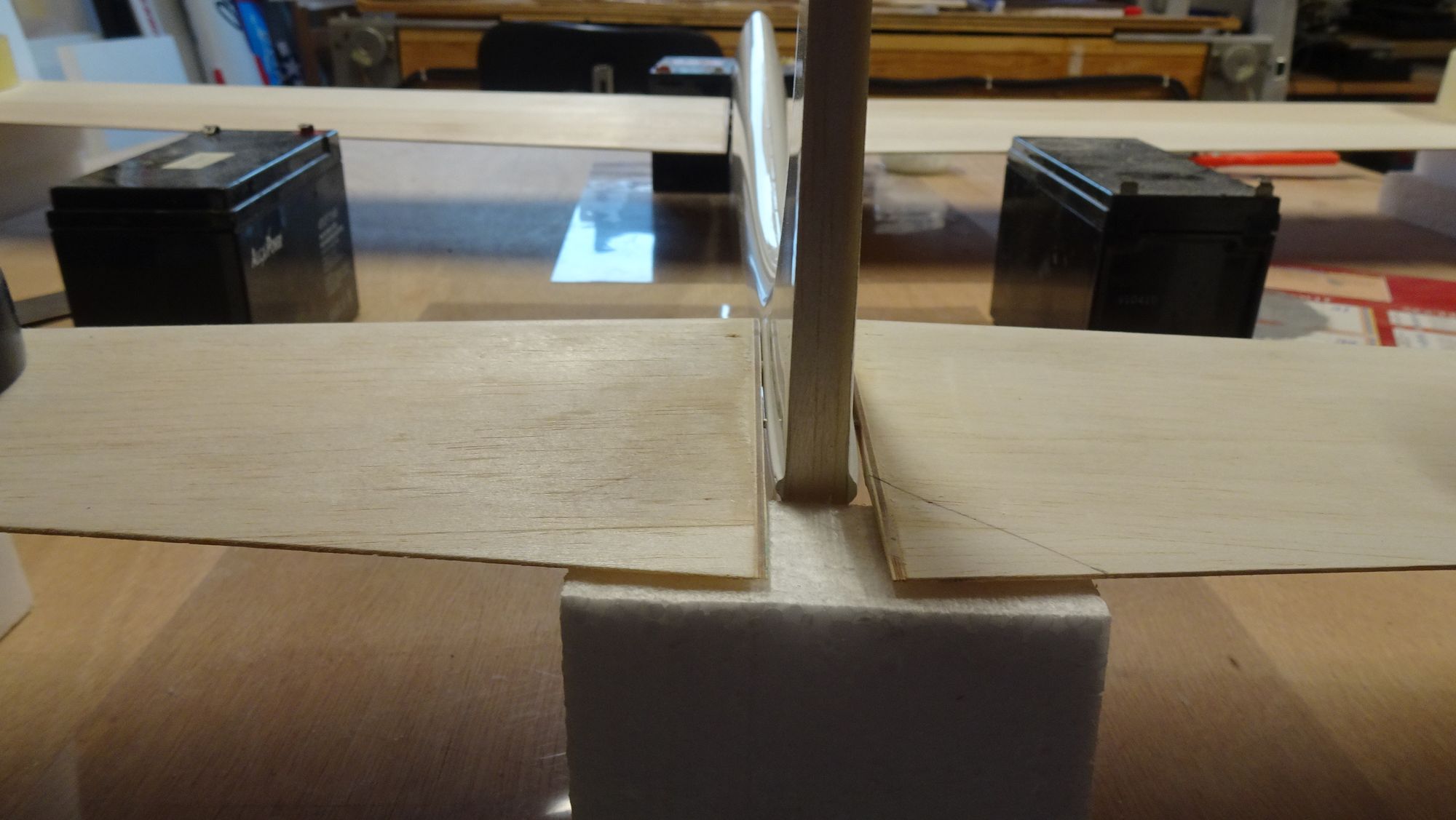

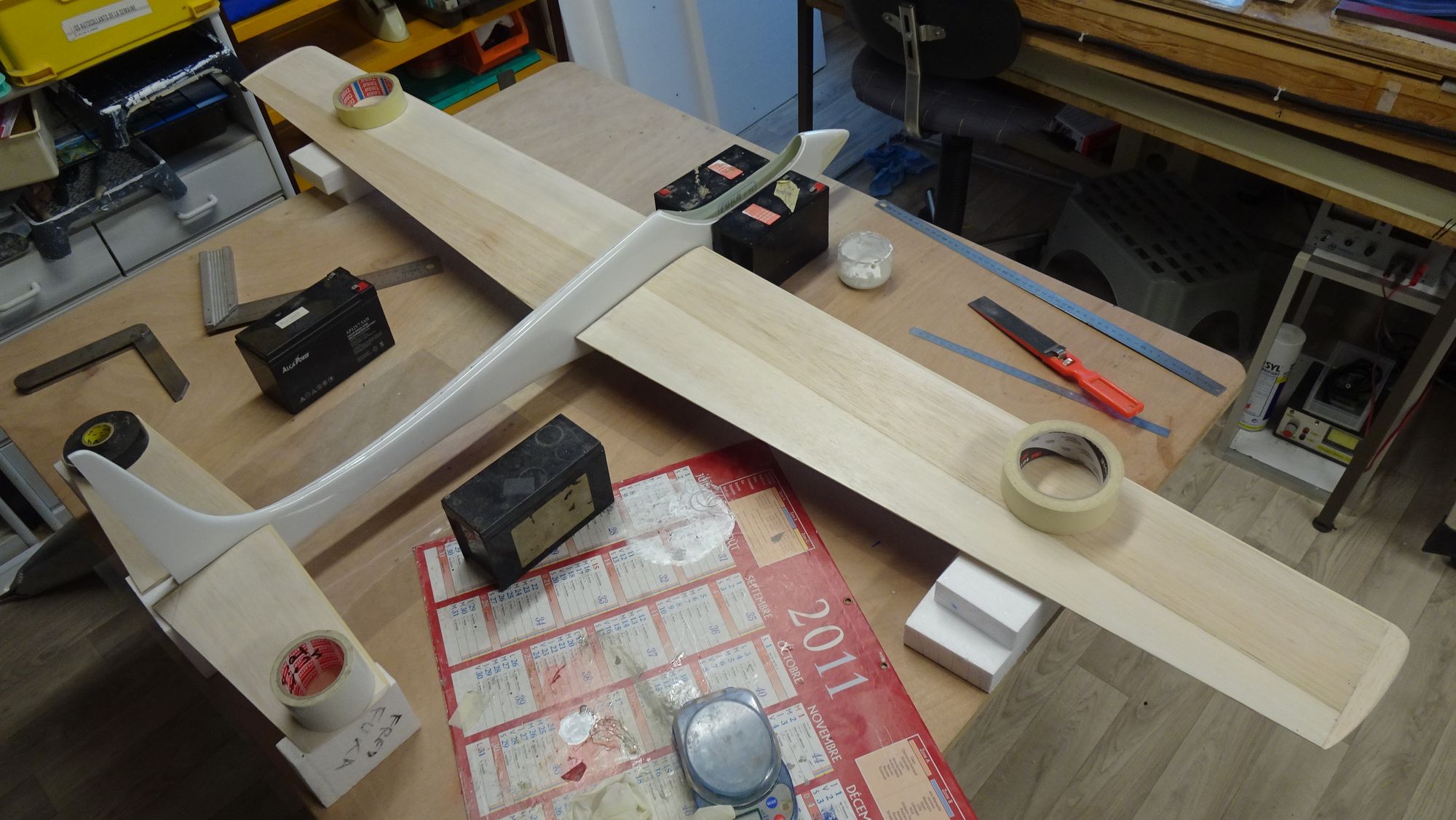

Mise en croix du modèle, collage des fourreaux de clés d'ailes et de stab (résine + Treecell + microballon) :

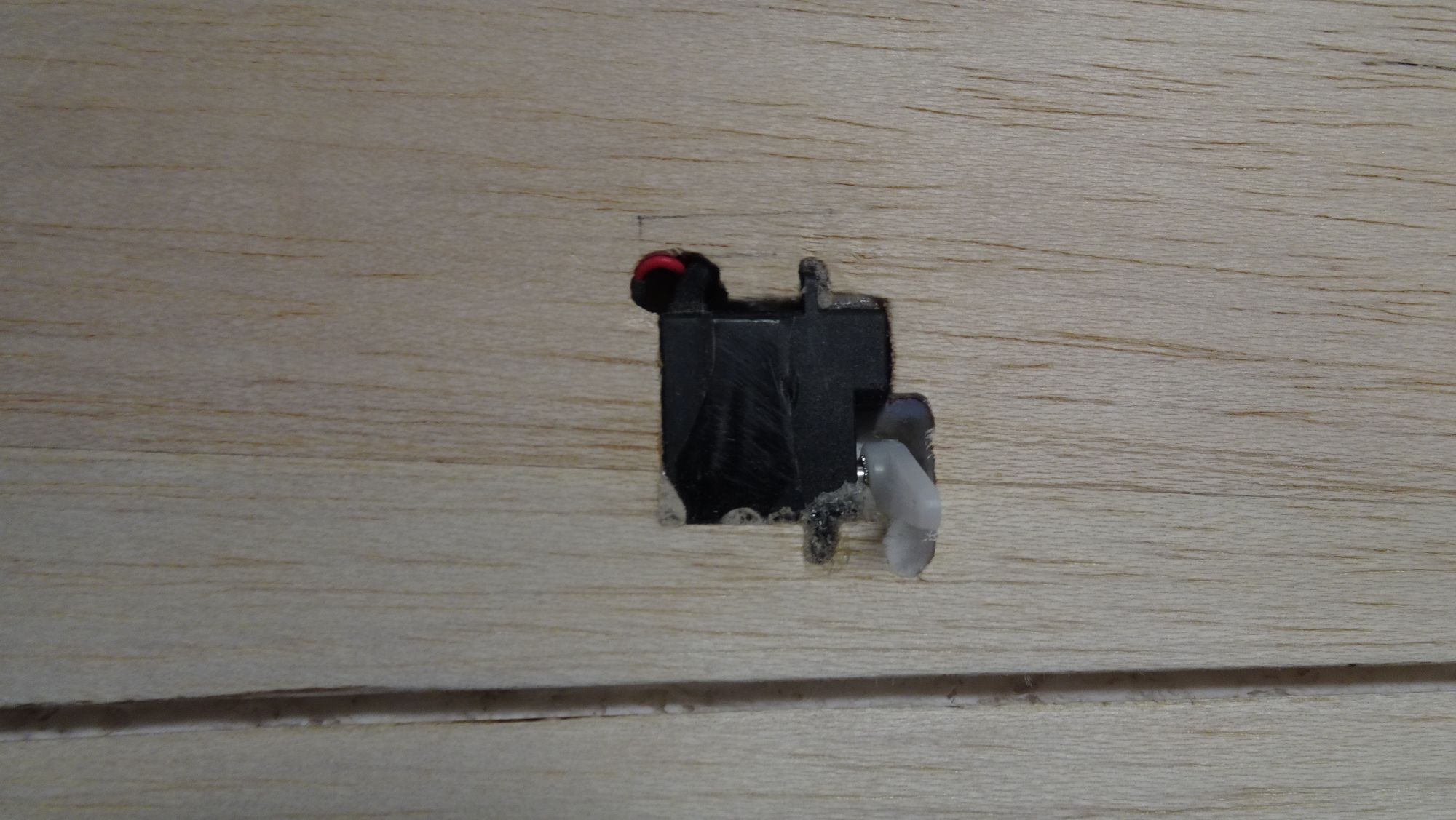

Fraisage des emplacements de servos à la Dremel

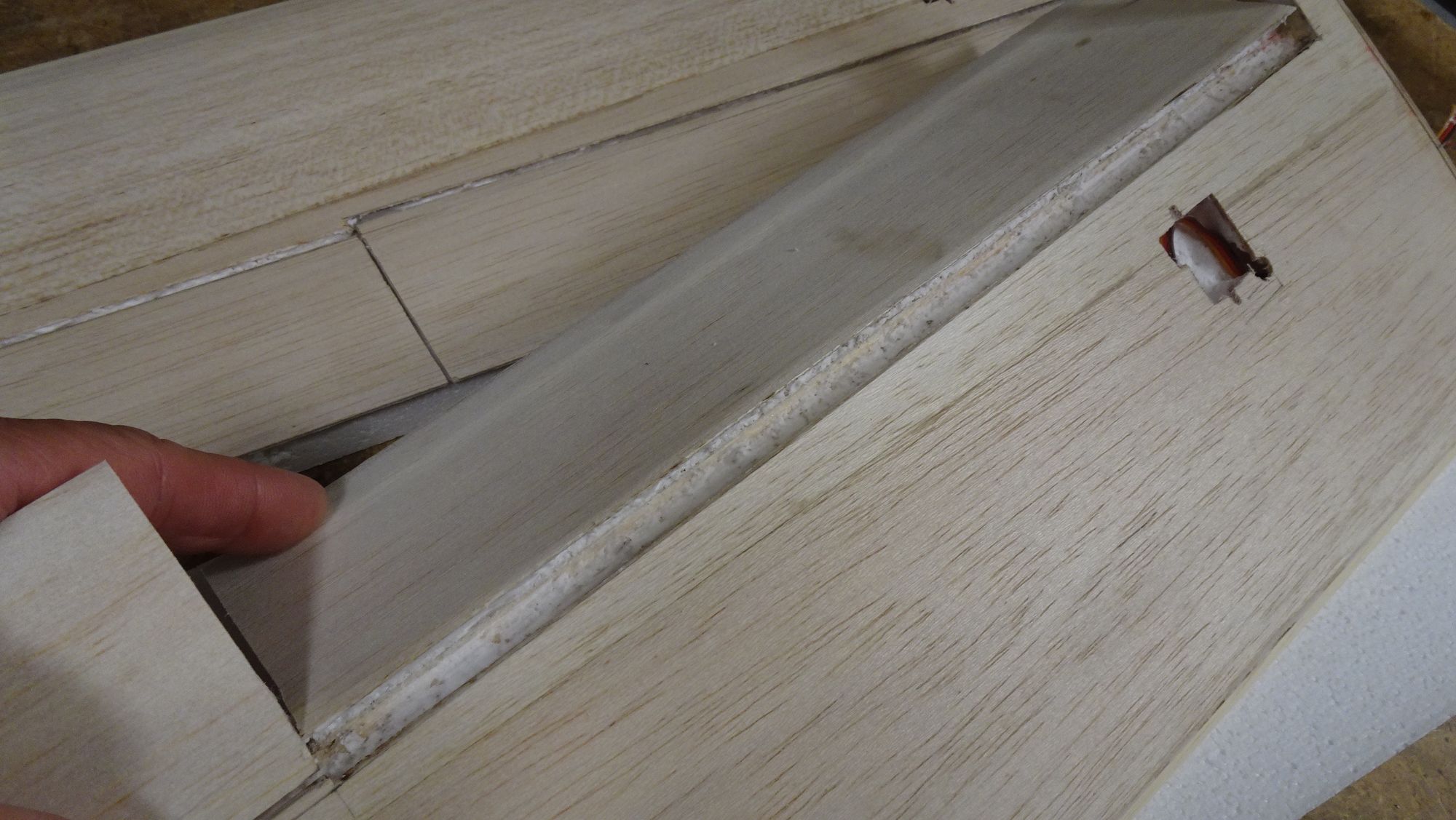

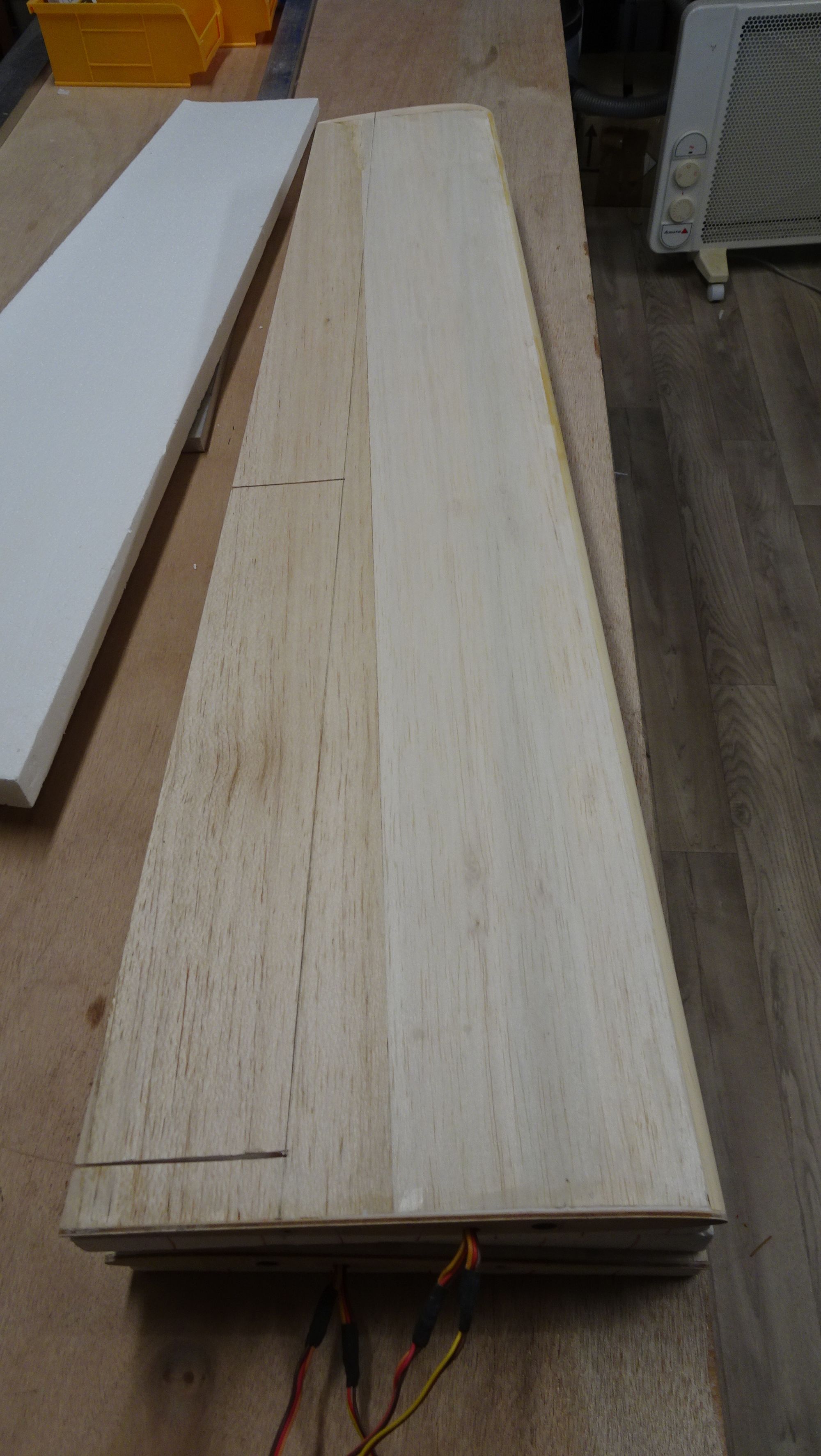

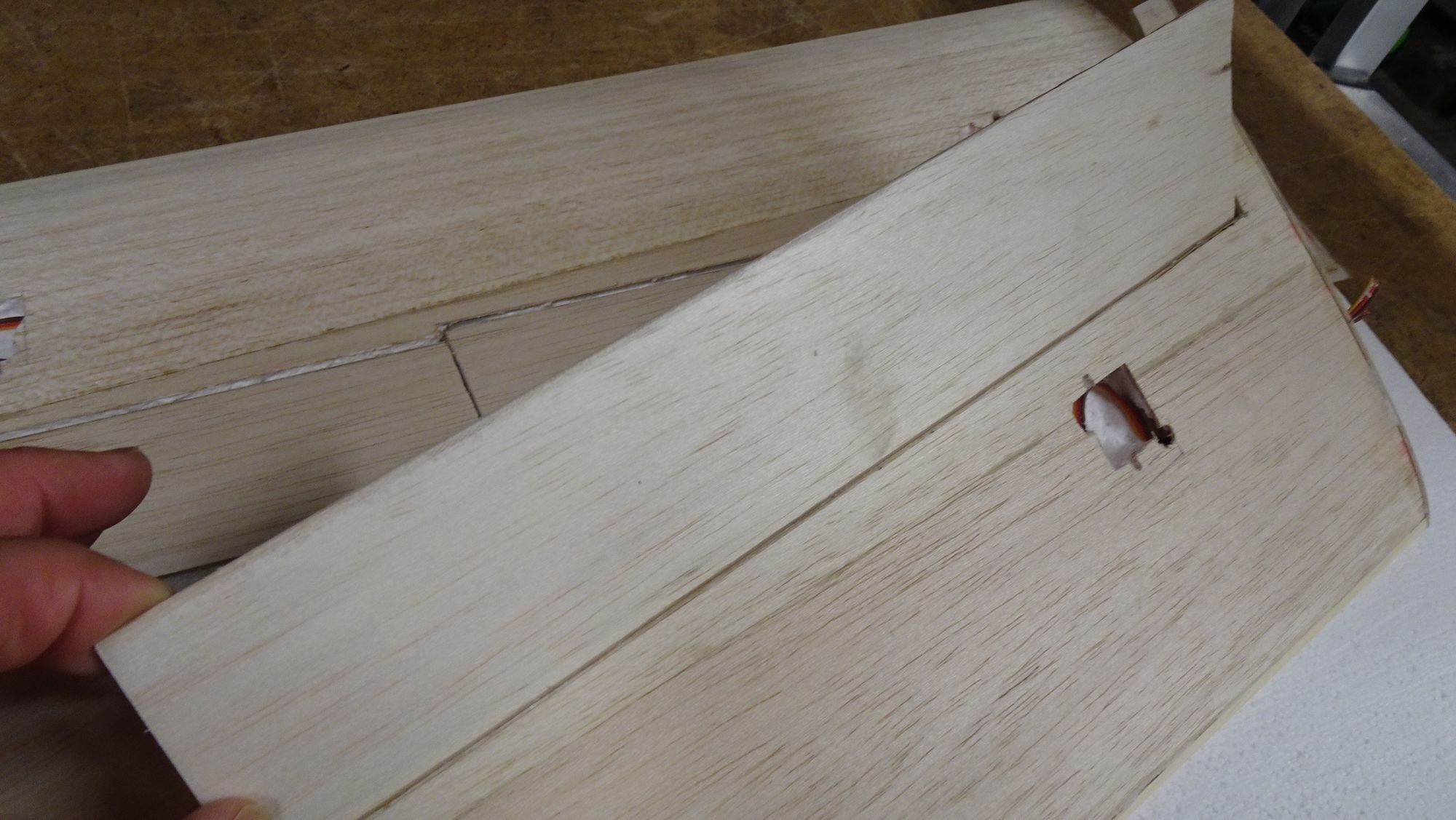

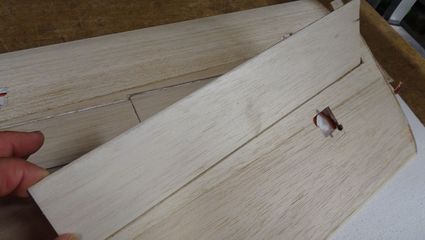

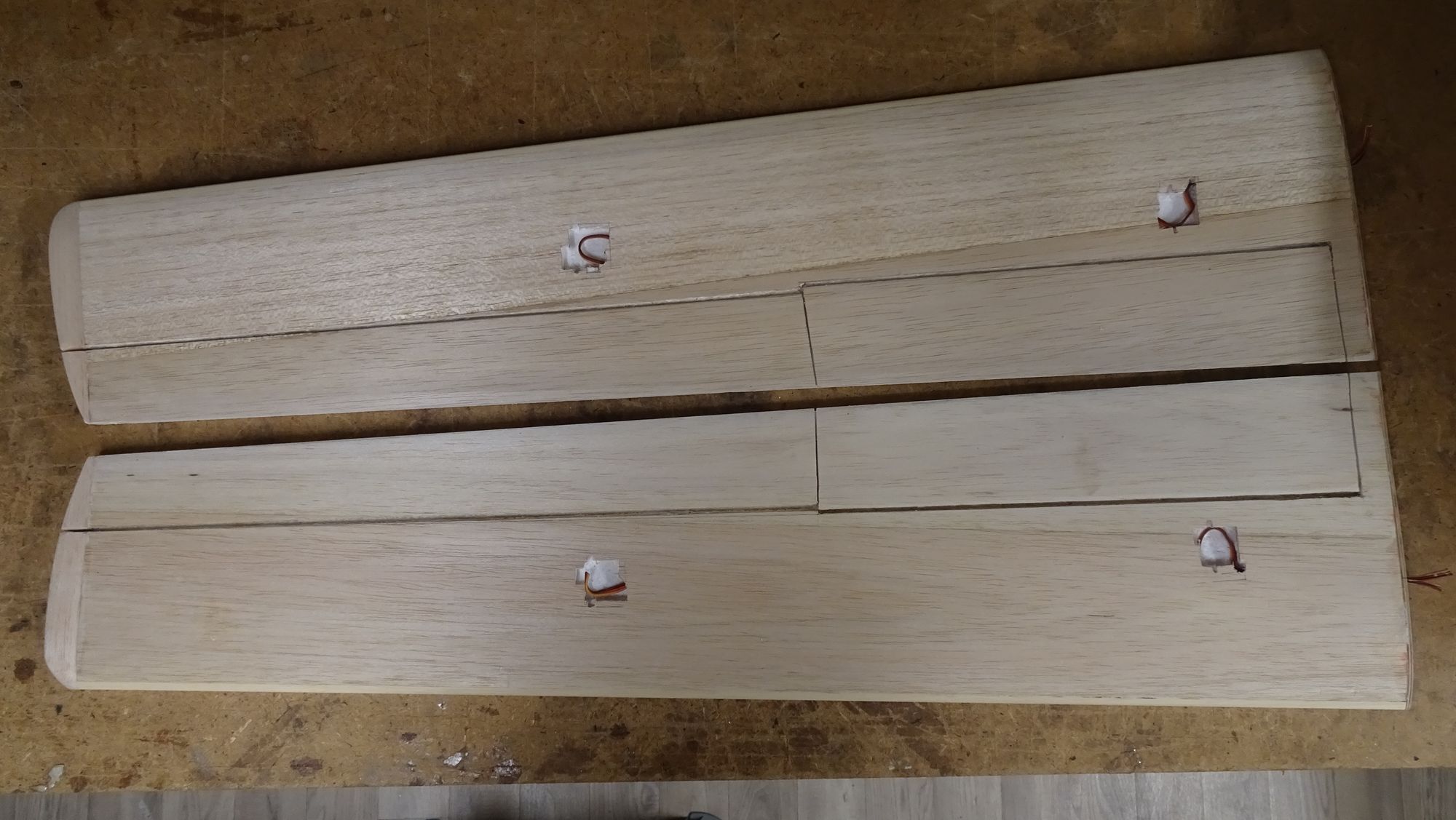

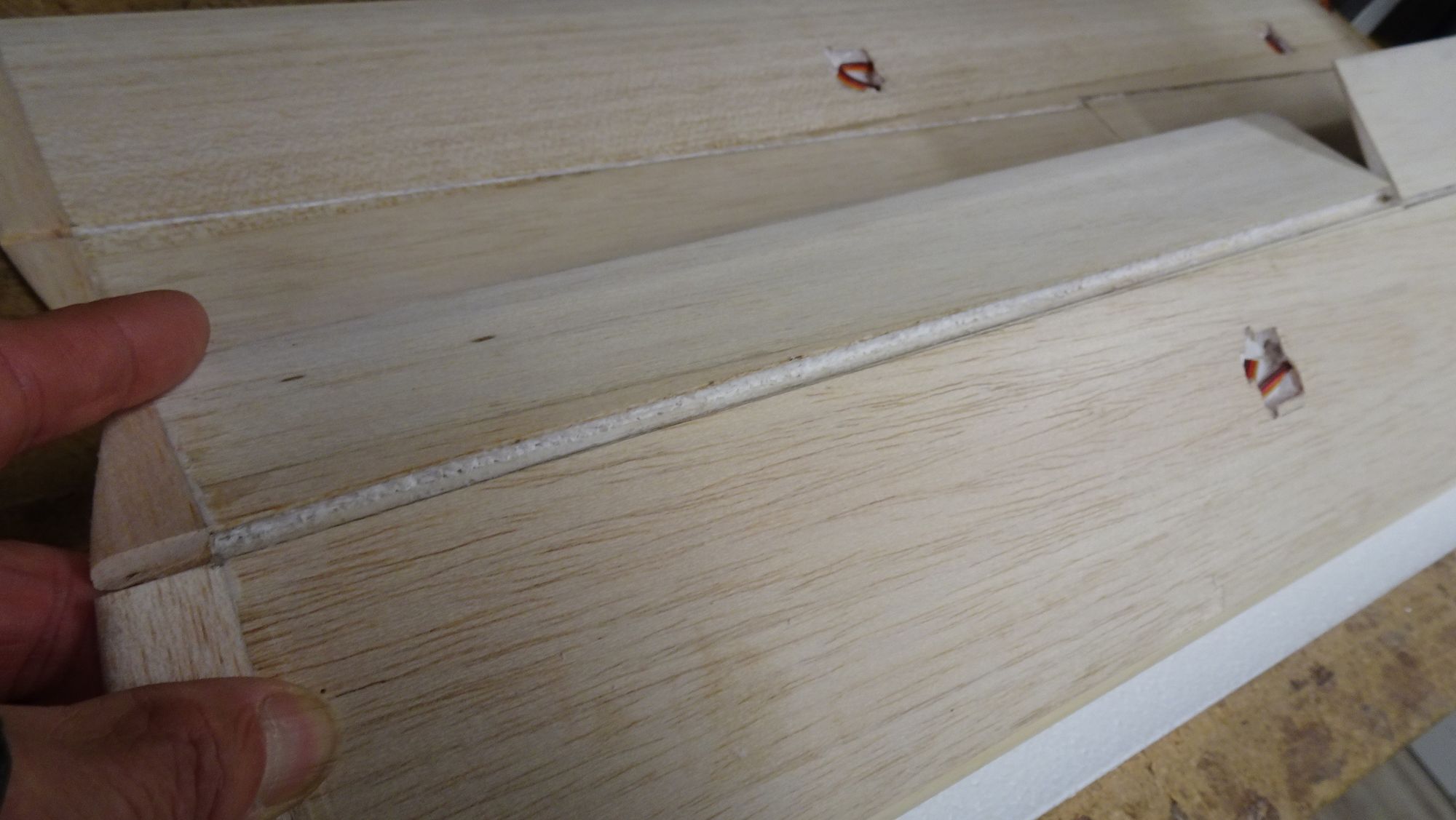

Découpe, poncage et articulation des gouvernes d'ailes (tissu d'arrachage intégré lors de la stratification des ailes) :

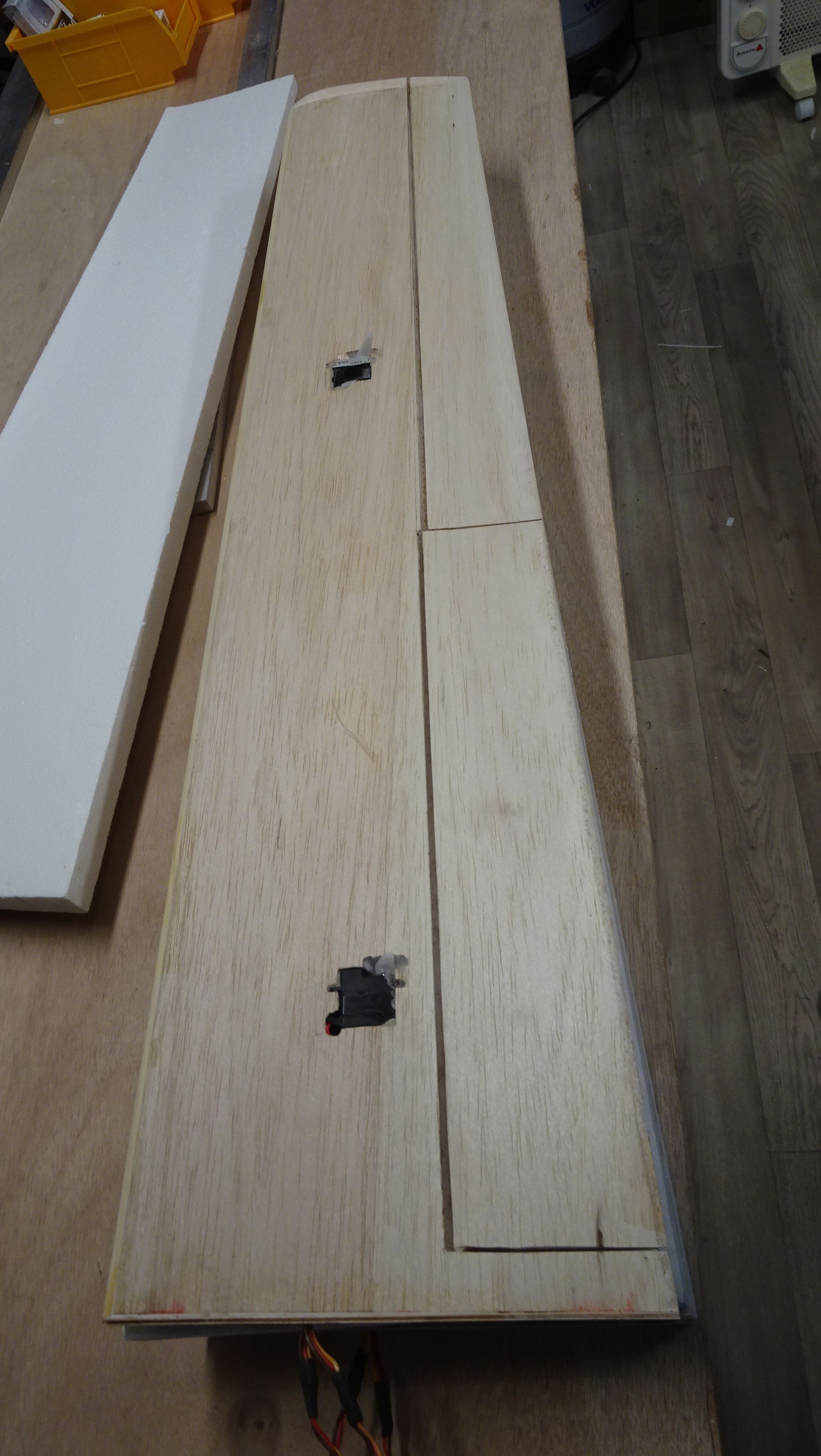

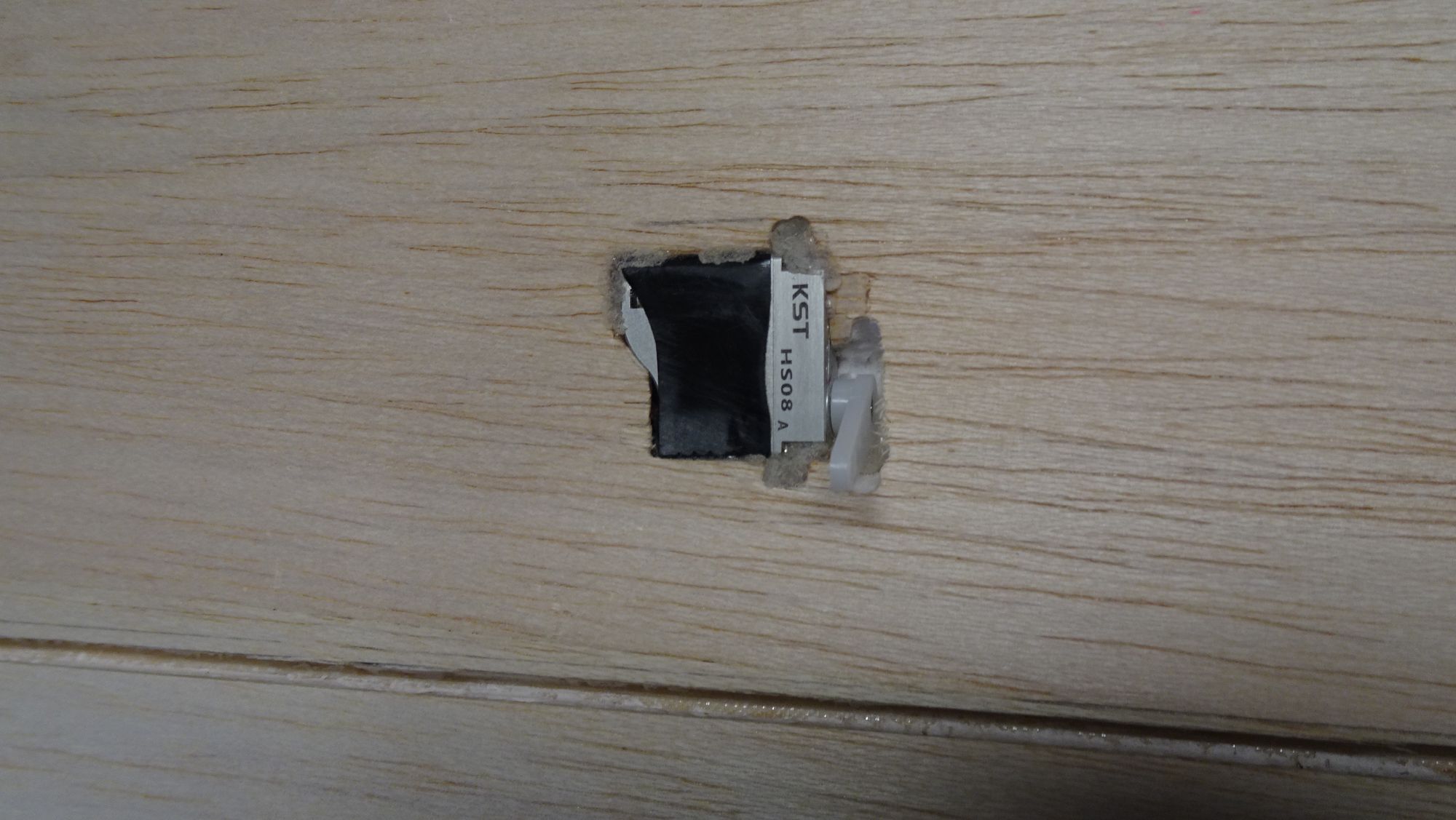

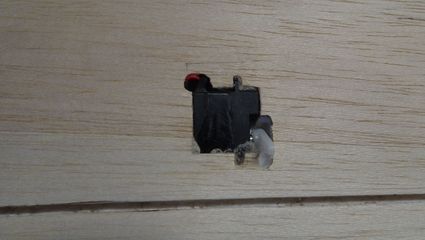

Collage des servos KST HS08 (ailerons) et MKS HV6100(volets) dans les ailes (colle PU)

M

Entoilage à l'oracover et au vinyl de la dérive, du stab et des ailes
Pose des stickers
Accu Life 2S/1100mAh
Récepteur 6 voies Frsky :

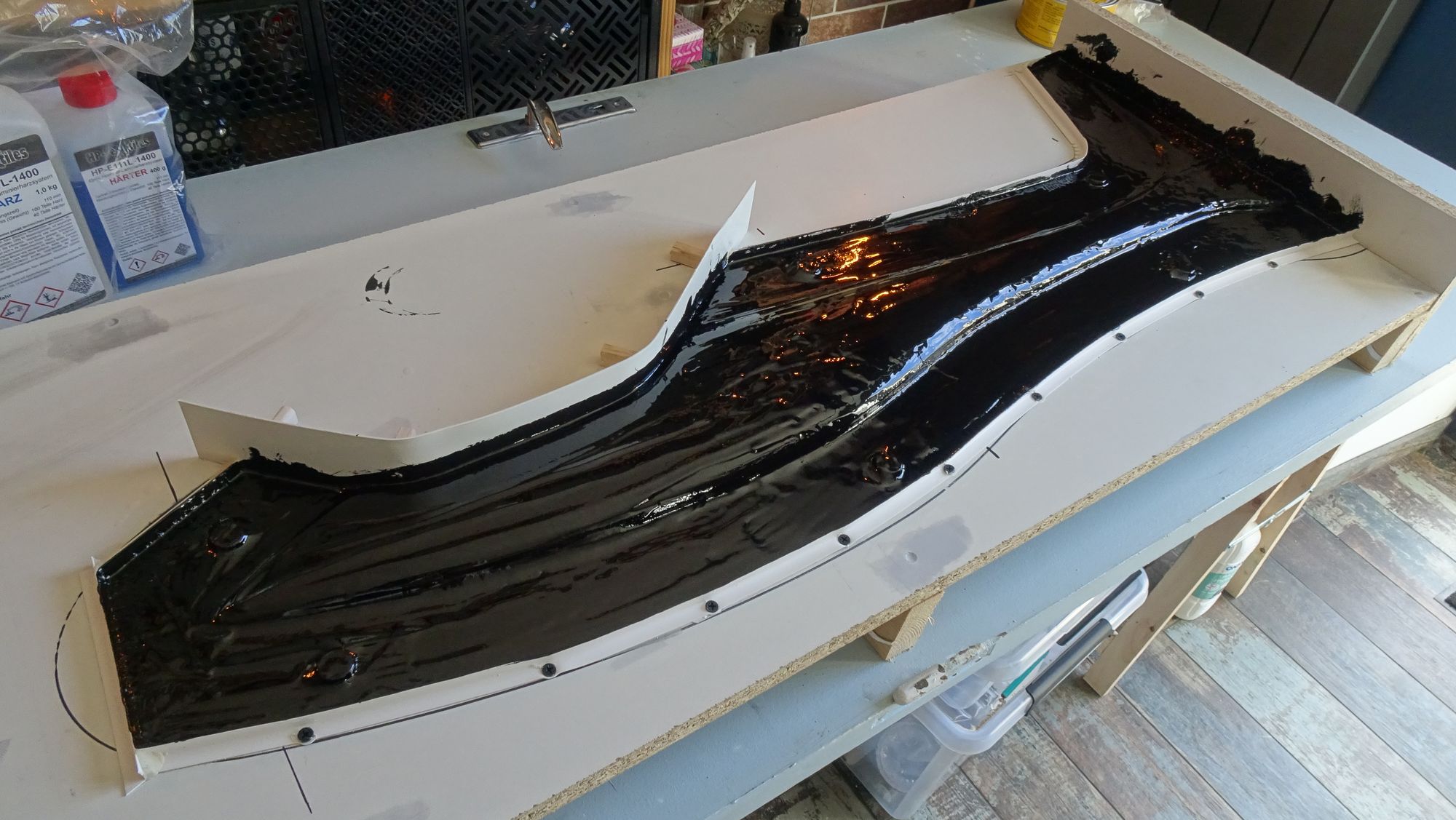

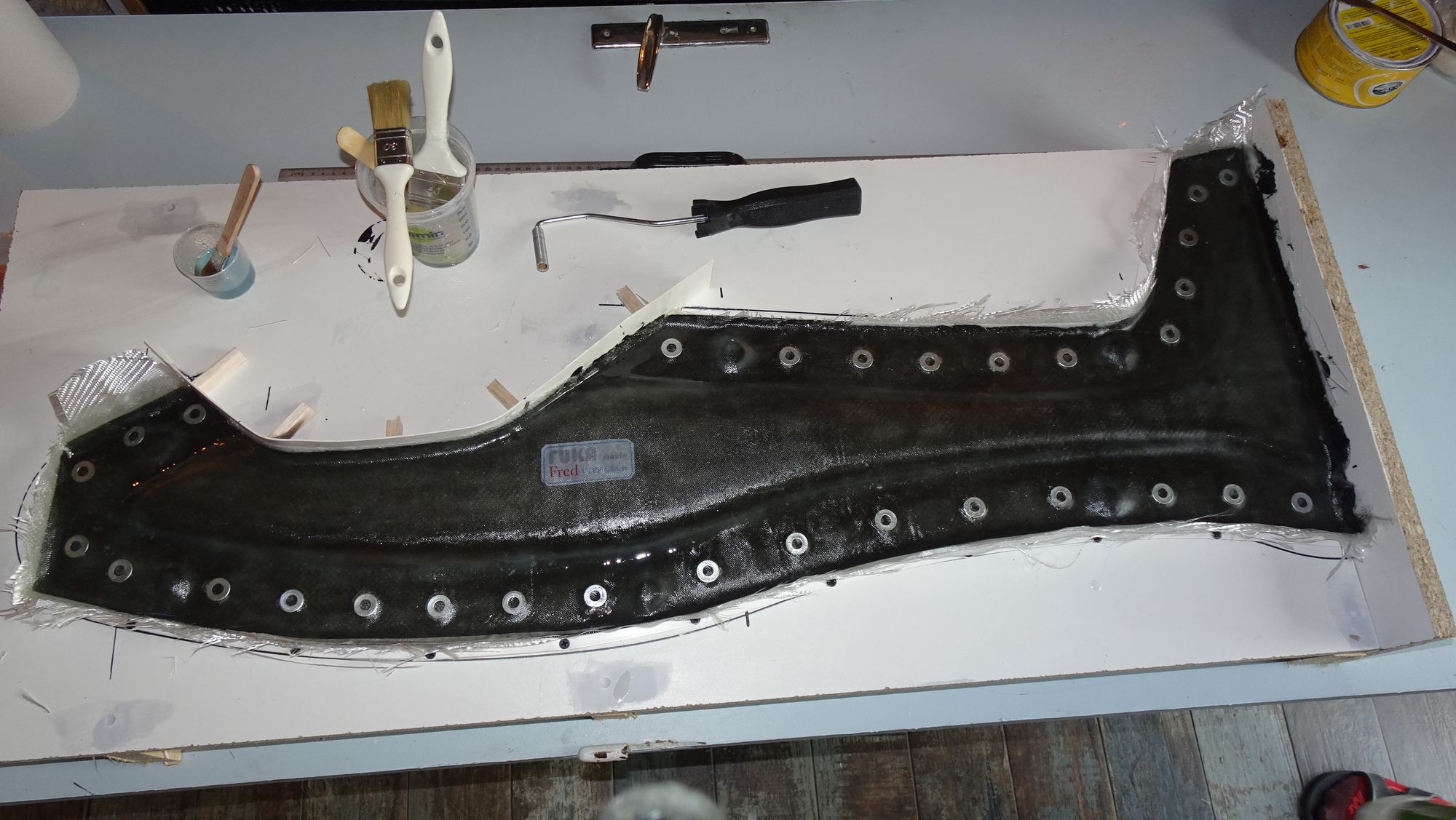

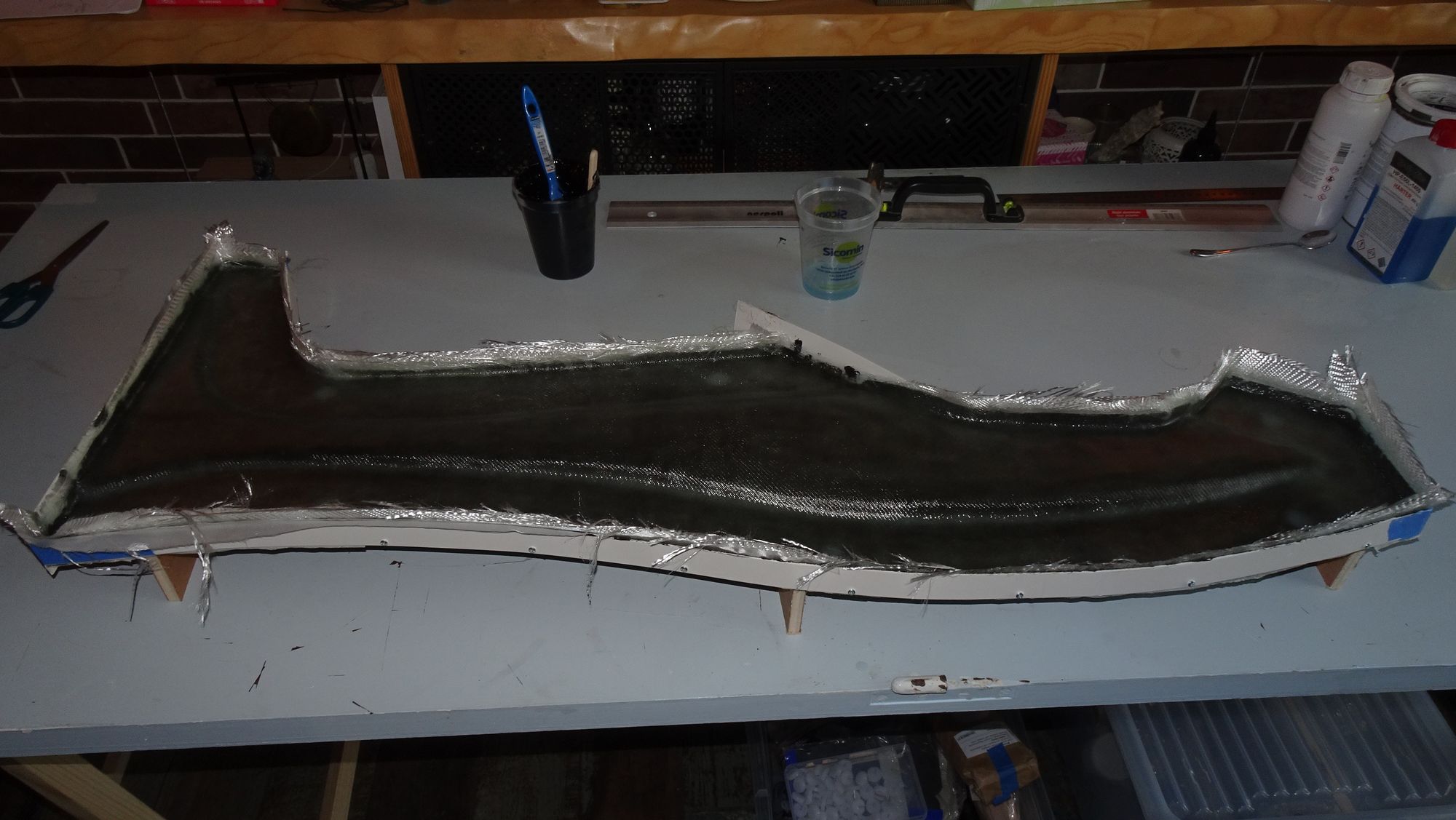

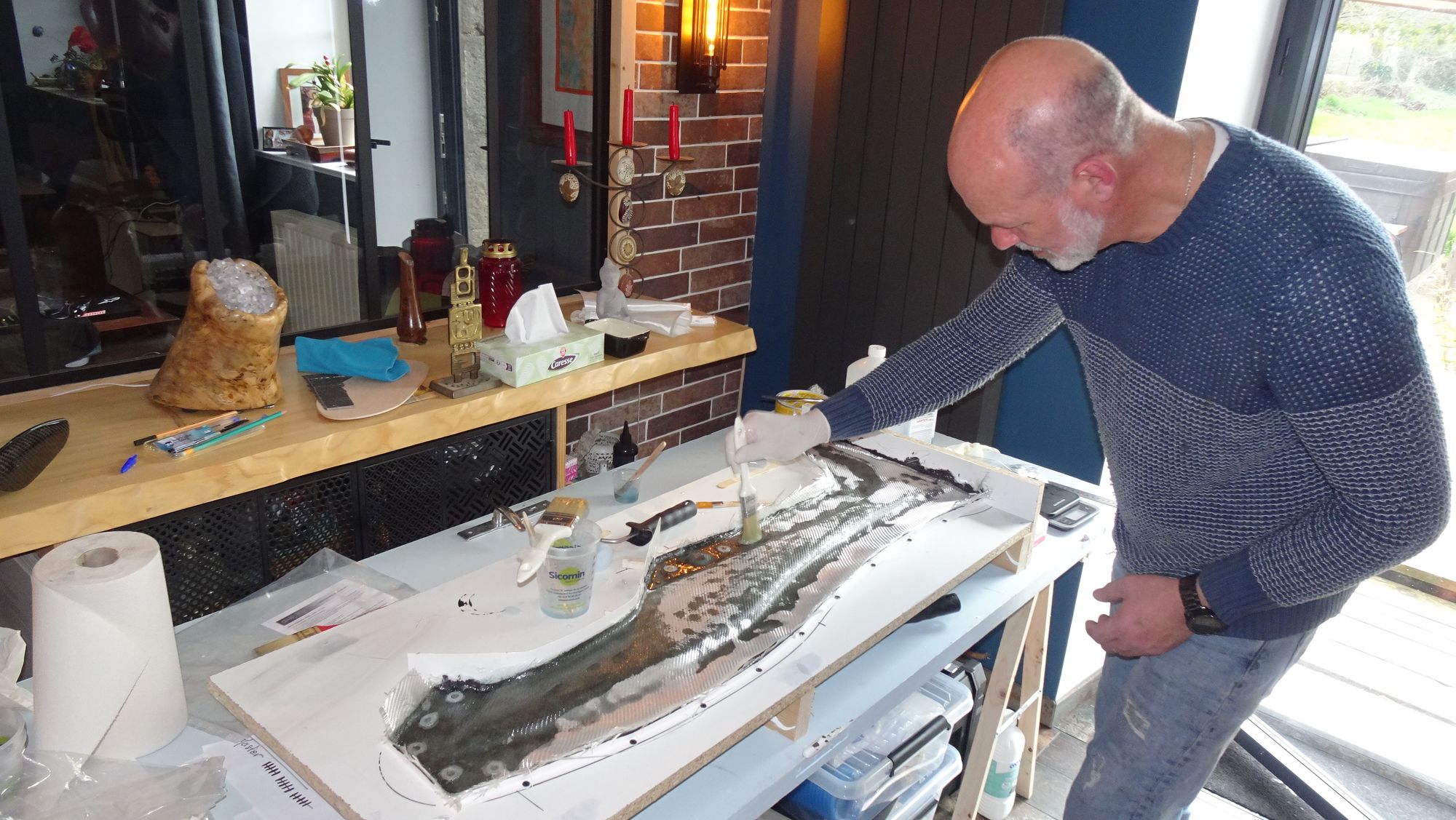

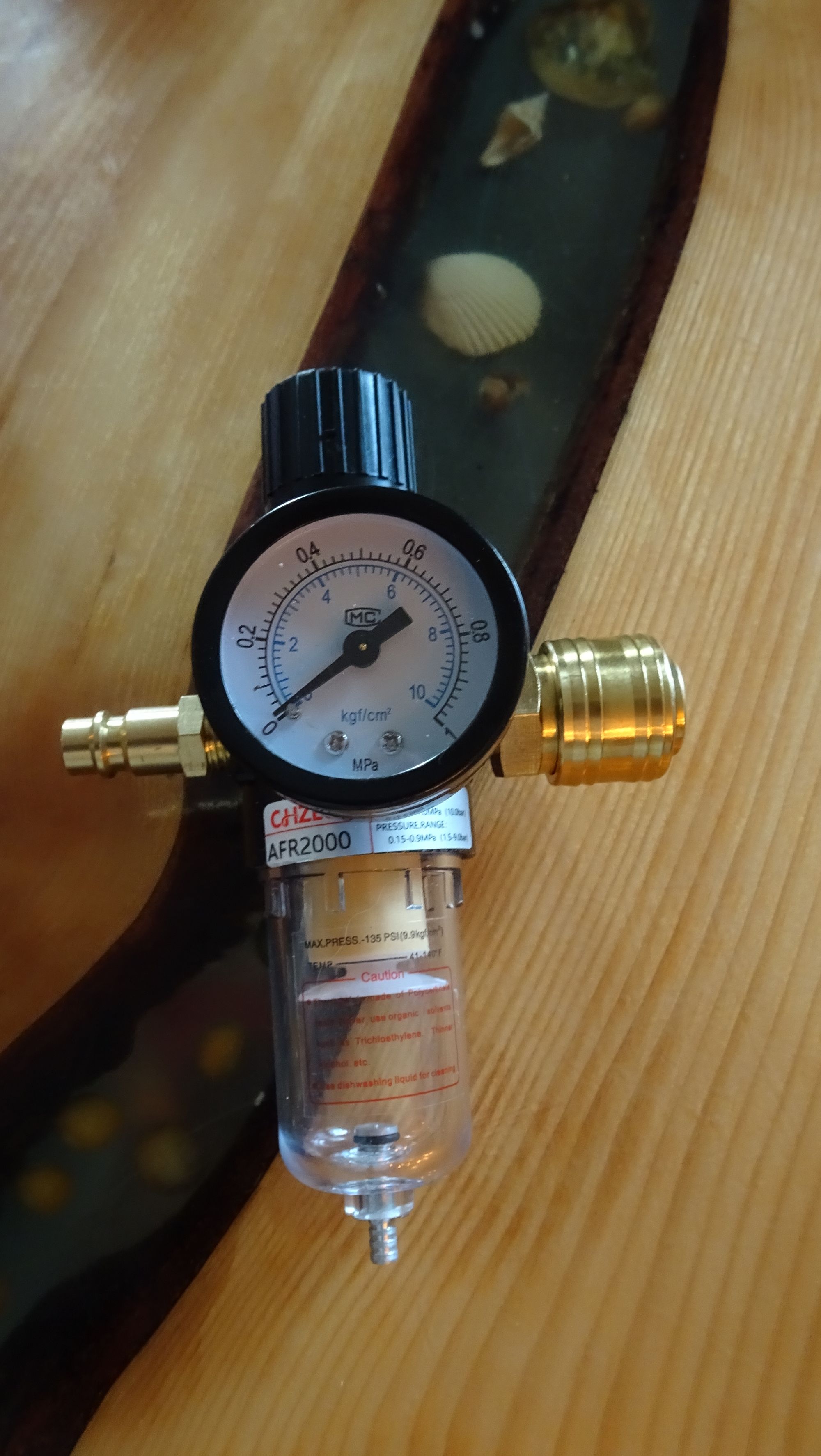

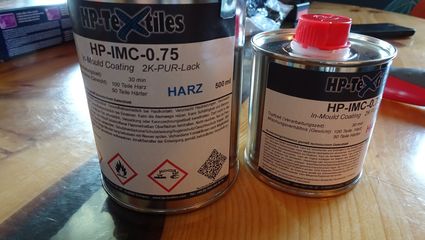

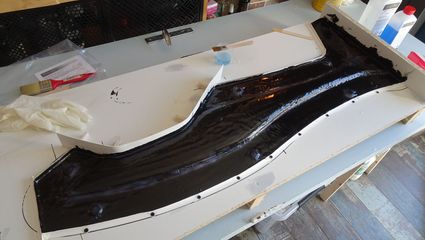

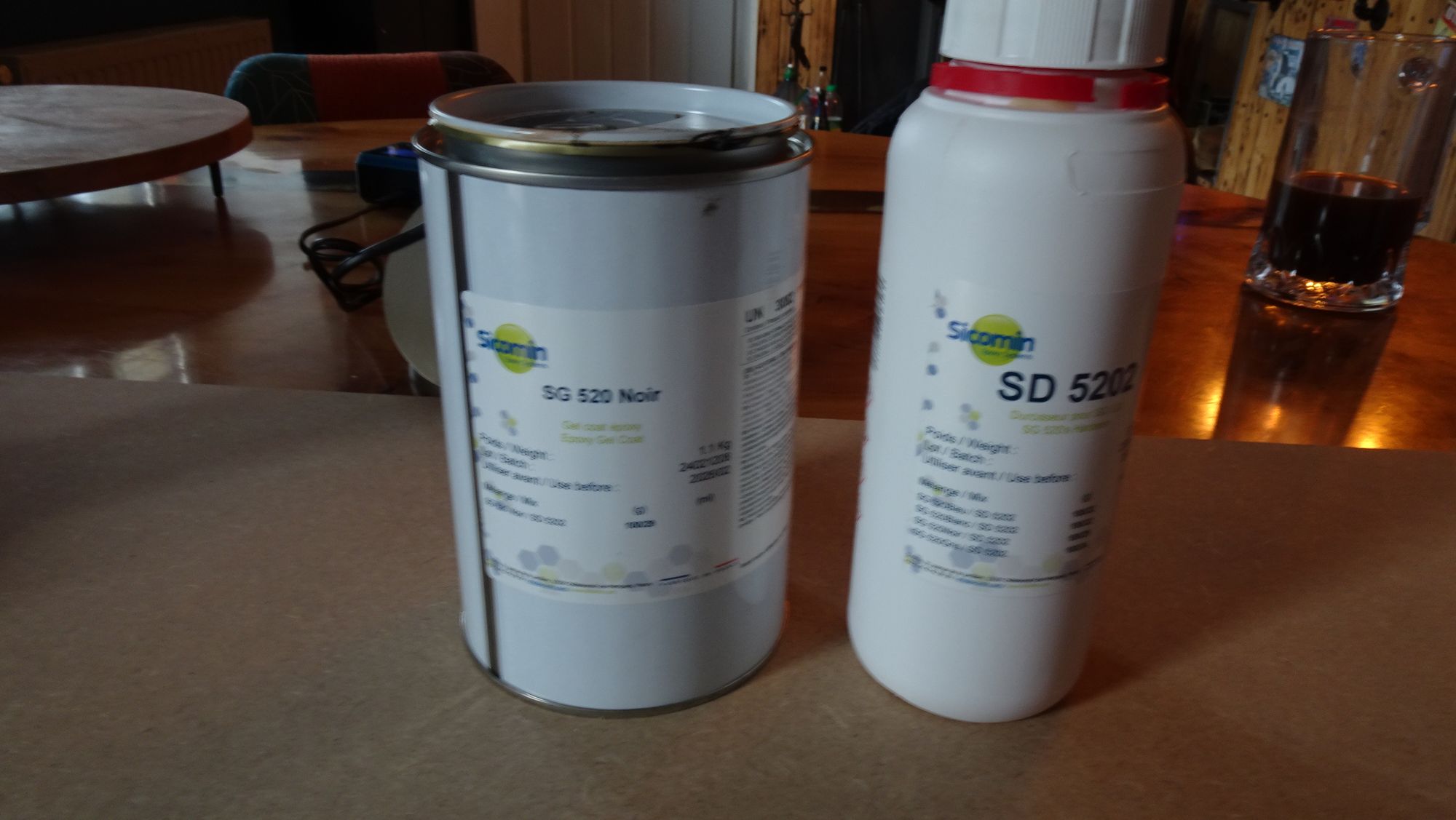

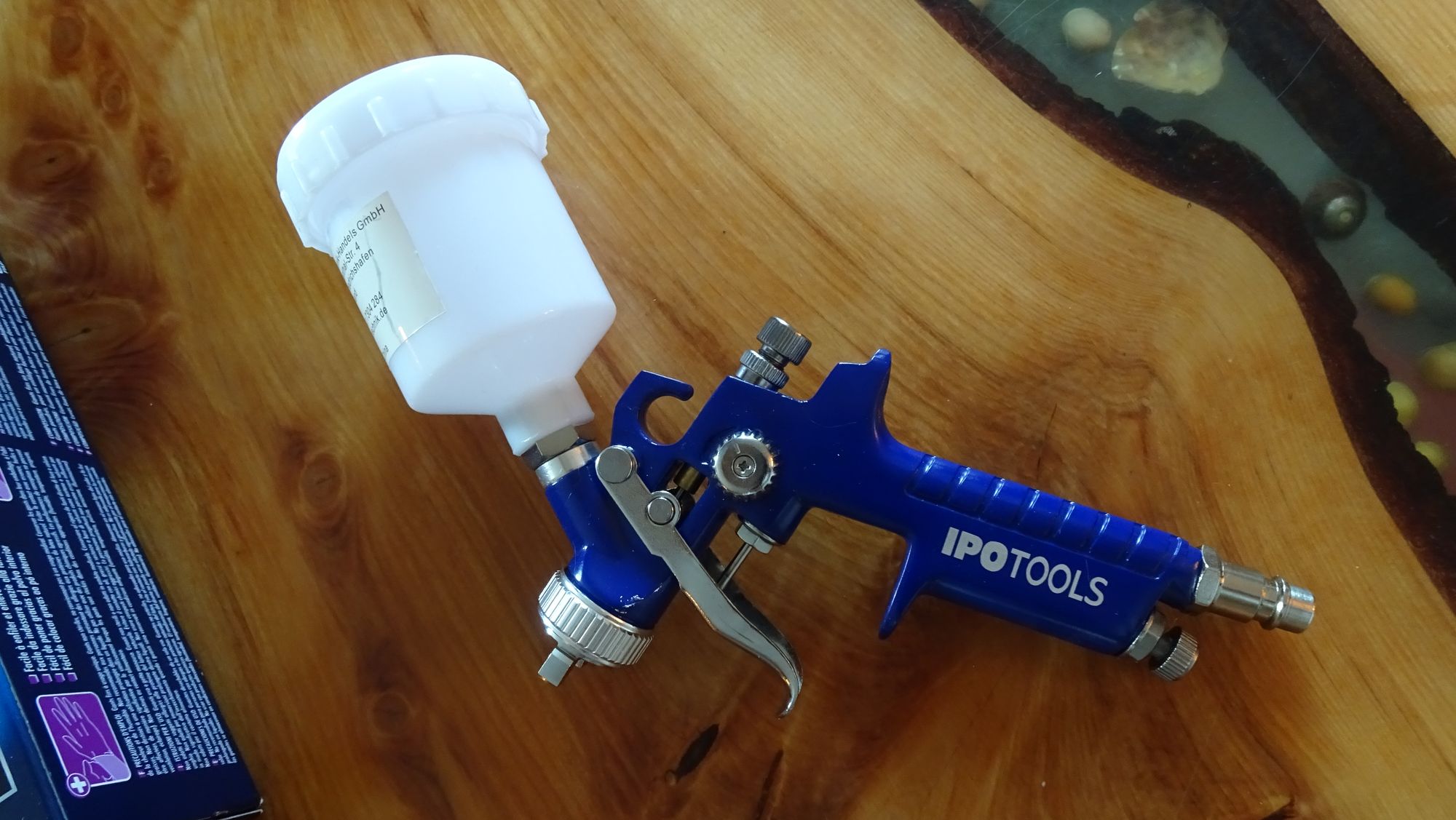

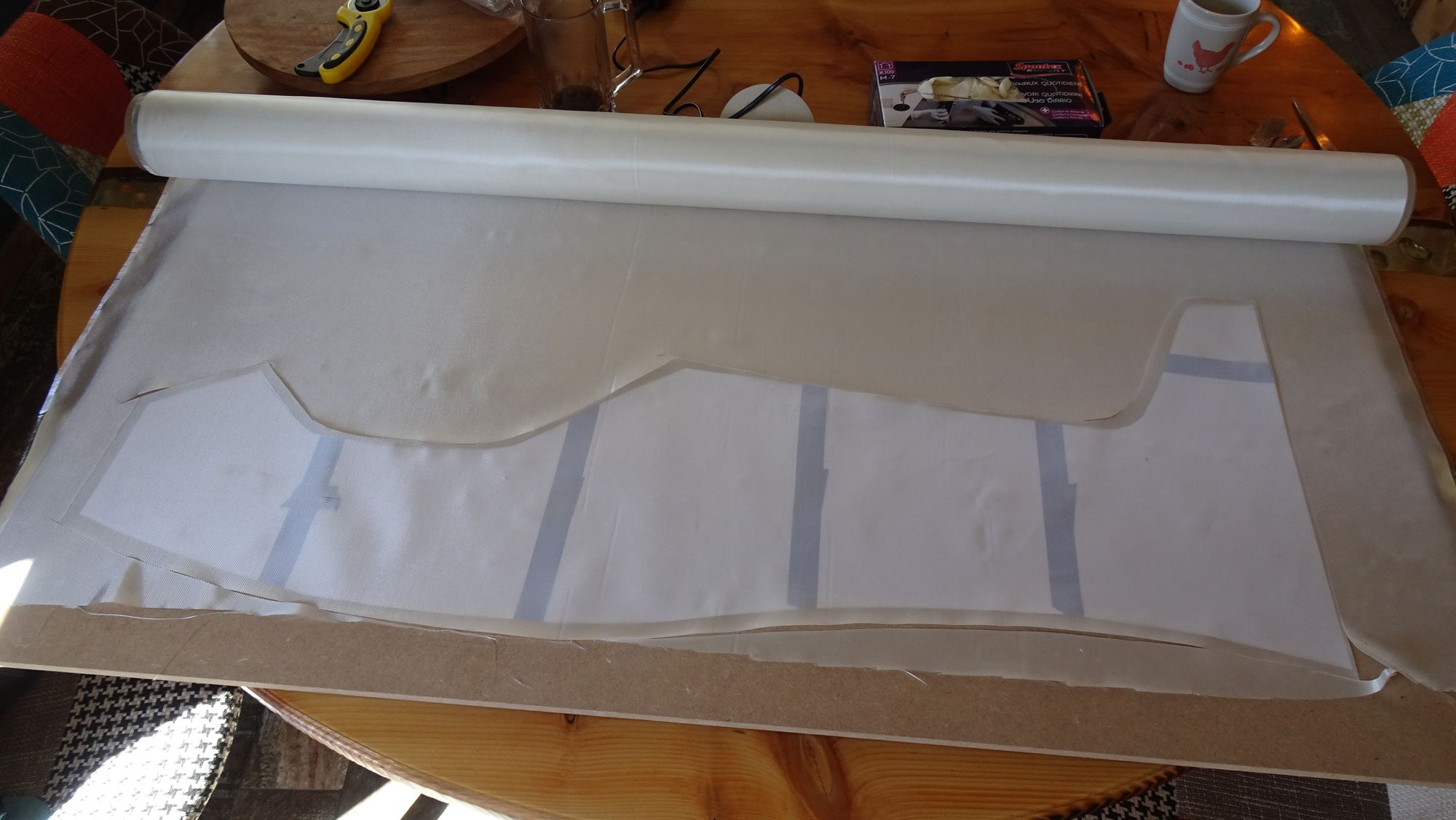

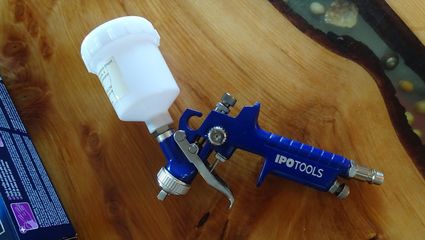

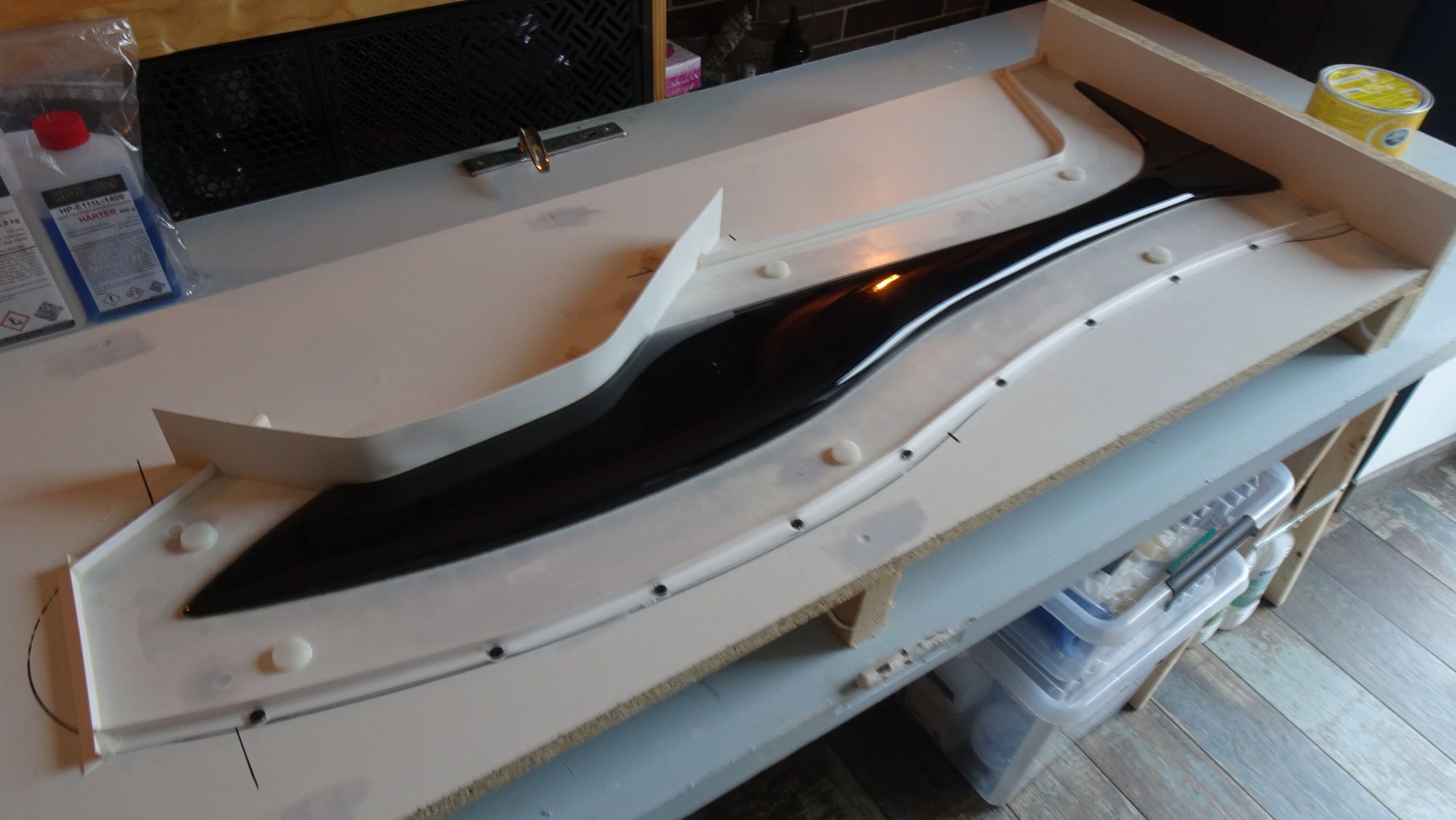

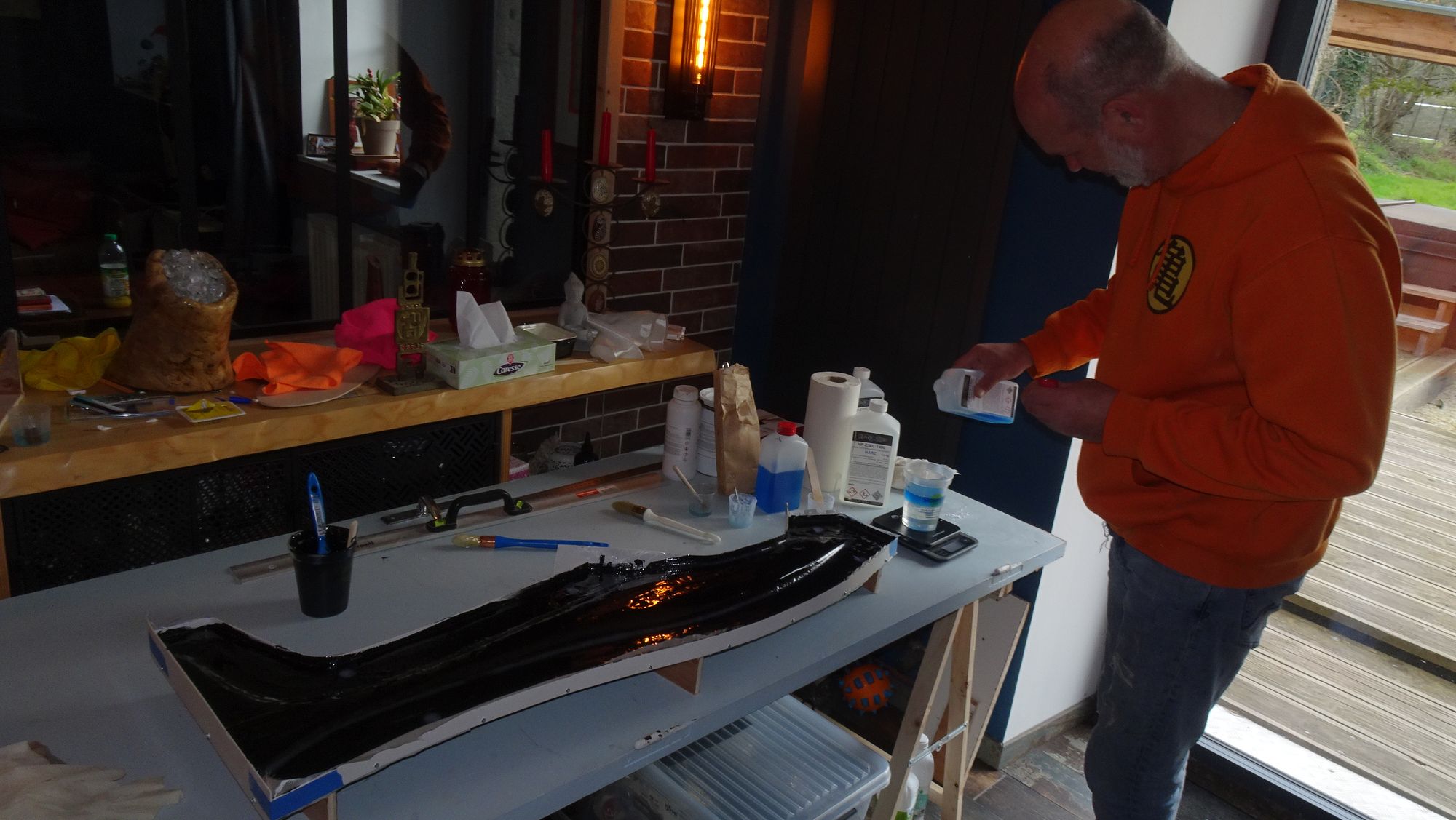

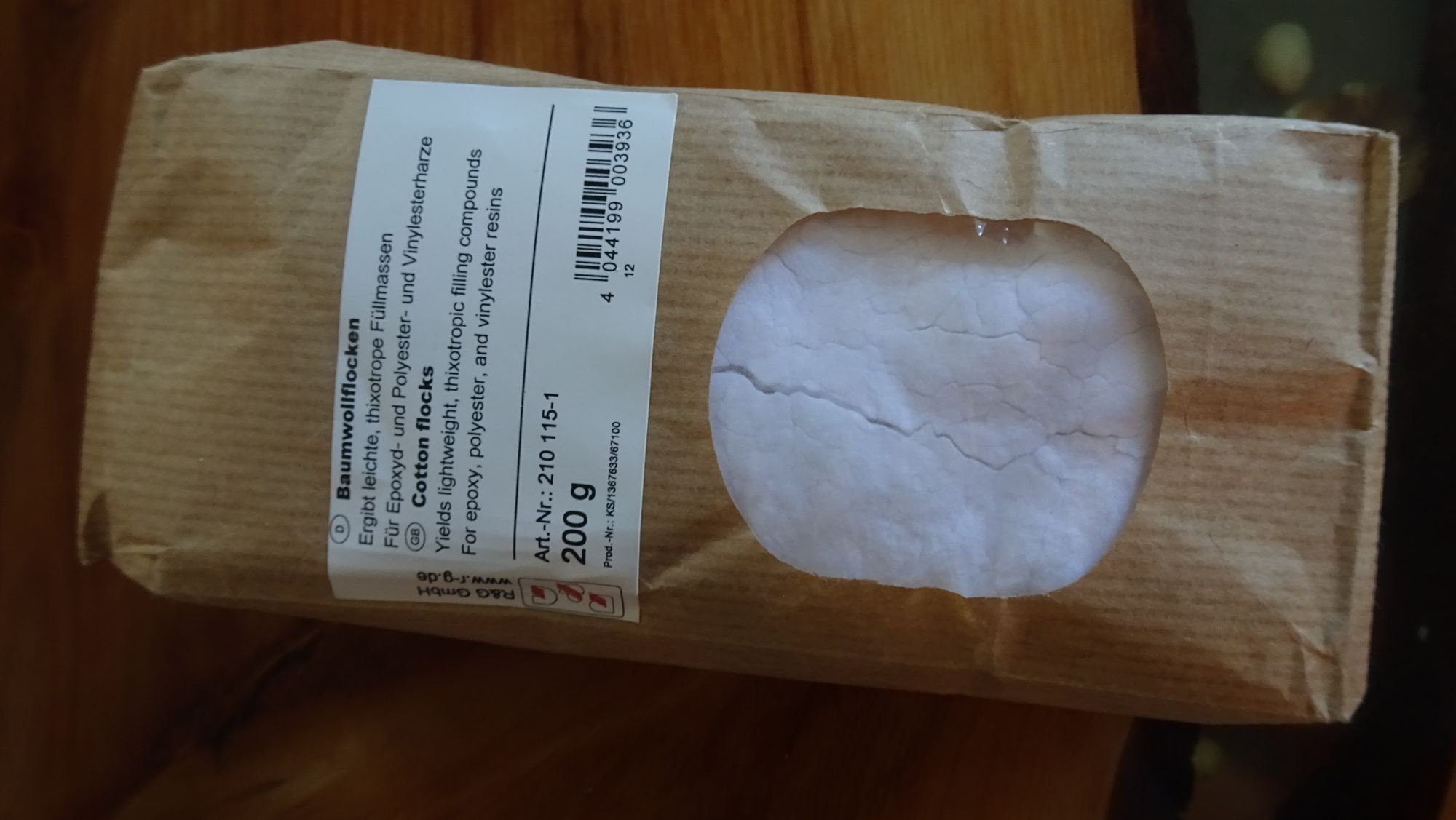

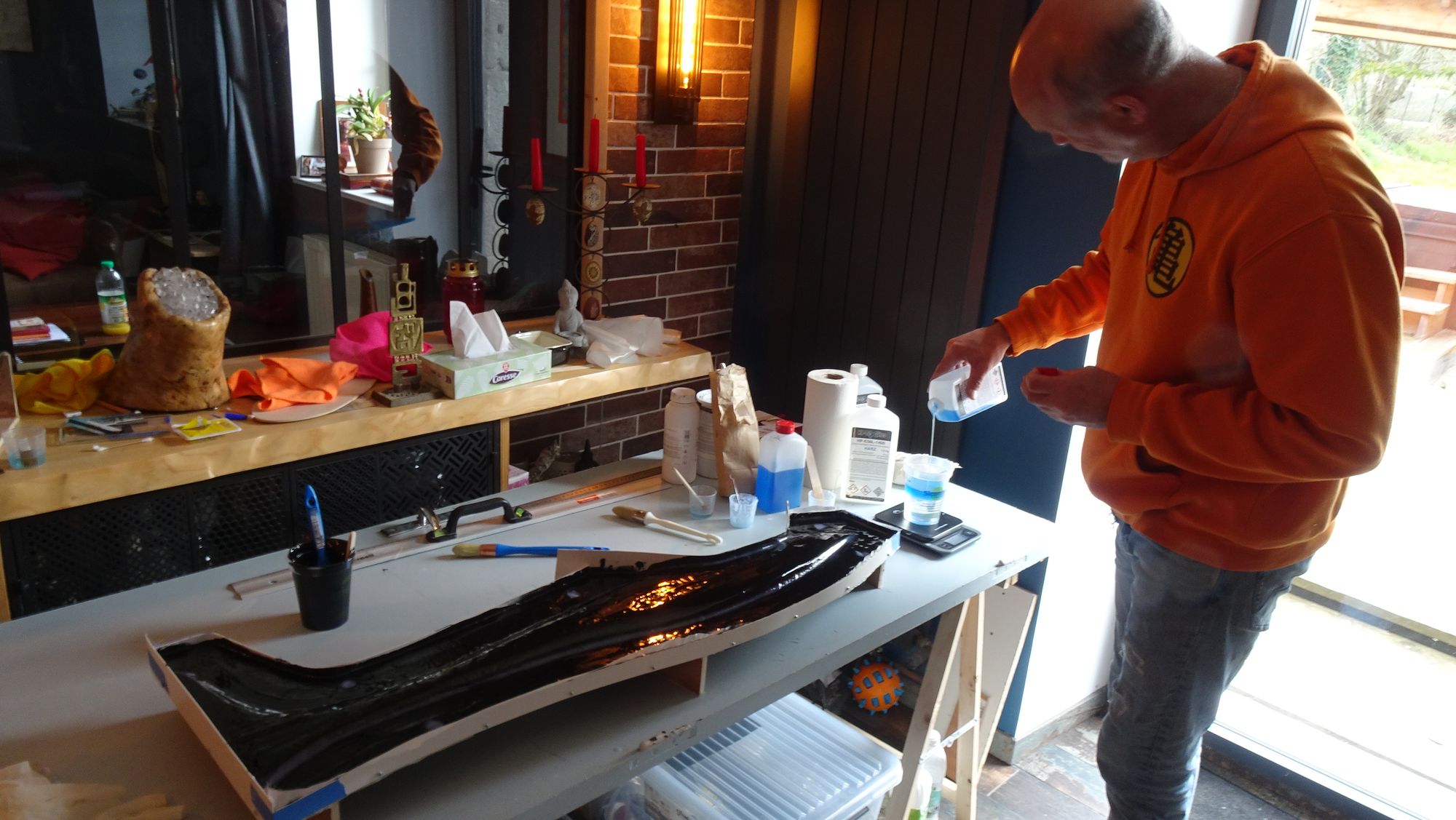

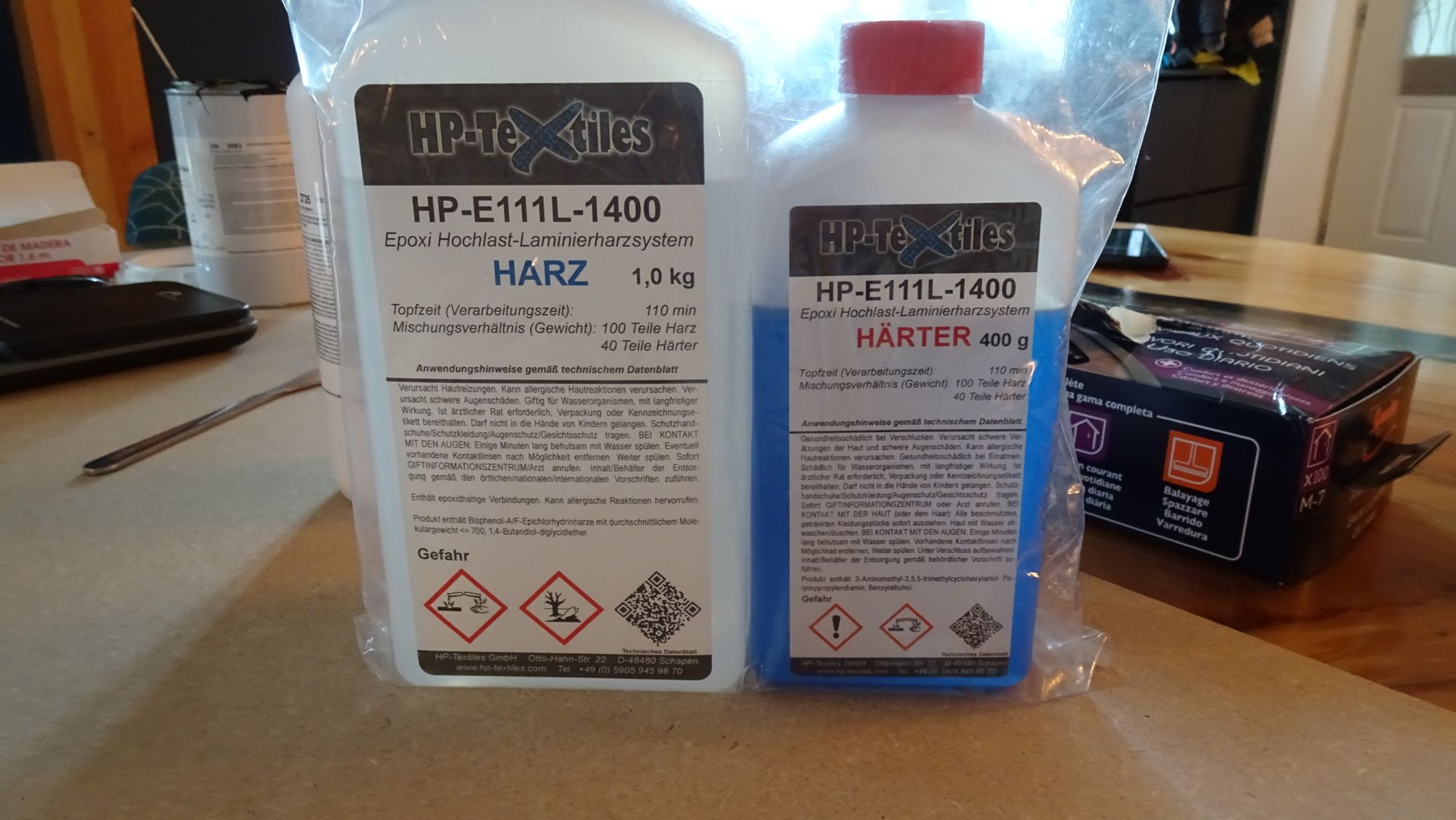

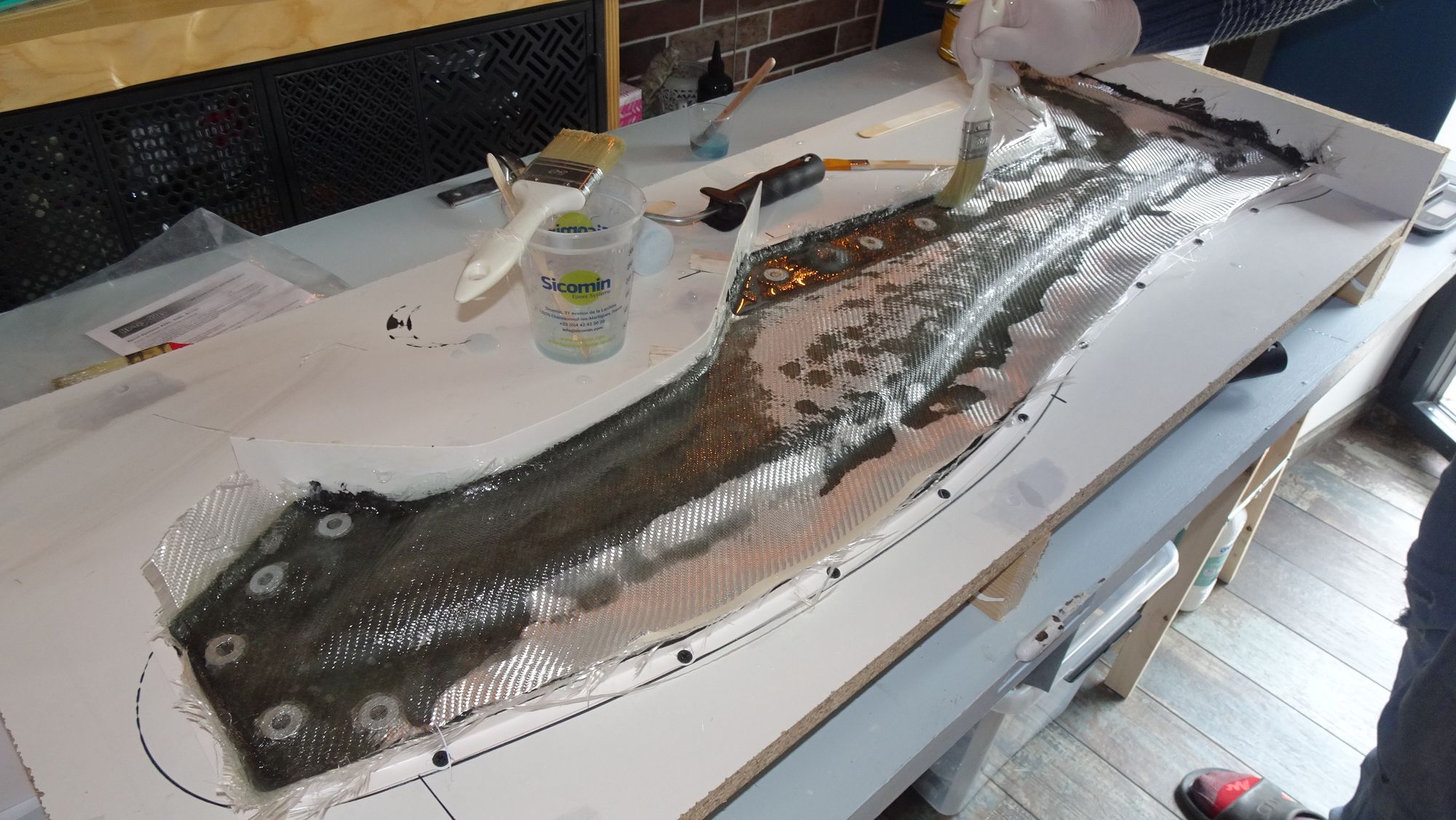

Quelques photos de la réalisation du moule avec Frédéric :
