EPAISSIR PROFIL

Voici une petite technique pour épaissir un profil au format .dat que vous avez récupéré dans la base de données de TRACFOIL ou autres.

Le besoin est apparu lors de la réalisation d'une aile en polystyrène prévue pour être uniquement scotchée donc sans coffrage. Il faut alors épaissir le bord de fuite pour avoir une rigidité suffisante. Je passe d'ailleurs en plus une couche de résine Epoxy recto/verso pour rigidifier un peu plus le bord de fuite.

Il existe plusieurs solutions pour épaissir le profil au bord de fuite mais dans tous les cas le profil va être modifié :

- diminuer l'épaisseur relative du profil avec TRACFOIL par exemple pour baisser l'épaisseur maximum de 2mm et enregistrer le nouveau profil obtenu. Ensuite il suffit d'indiquer à votre logiciel de découpe GMFC une peau négative de 2mm pour l'épaissir à la découpe. Cette technique va grossir le profil du point d'épaisseur maxi vers le Bord d'attaque.

- décaler progessivement l'intrados de l'extrados à partir du bord d'attaque pour obtenir l'épaisseur souhaitée au bord de fuite. Cette technique produit une augmentation d'épaisseur plus régulière du profil du Bord d'attaque au bord de fuite. C'est cette seconde technique qui va être expliquée ici :

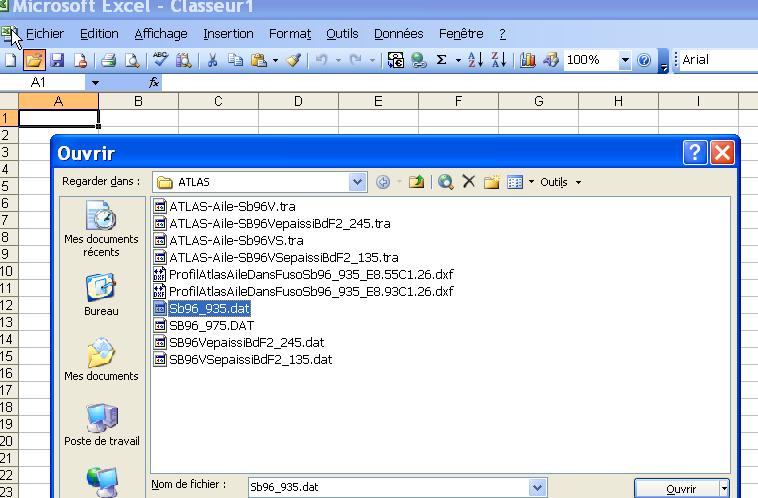

ouvrir sous excel un fichier .dat de pcoordonnées de profil :

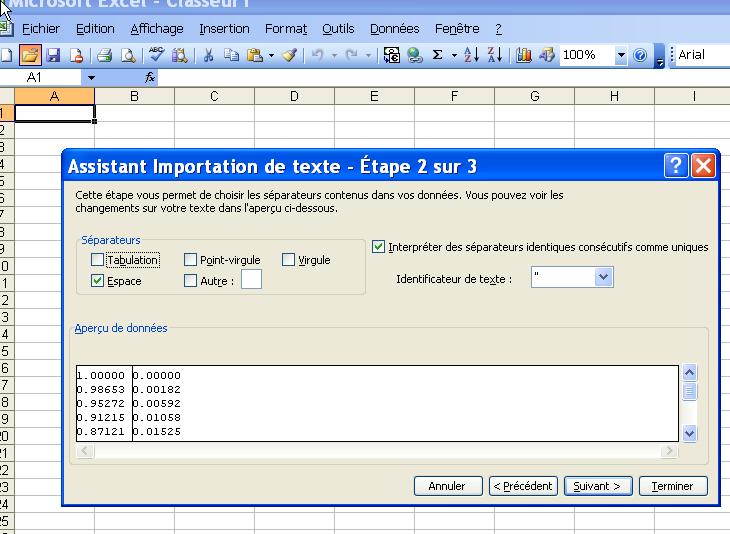

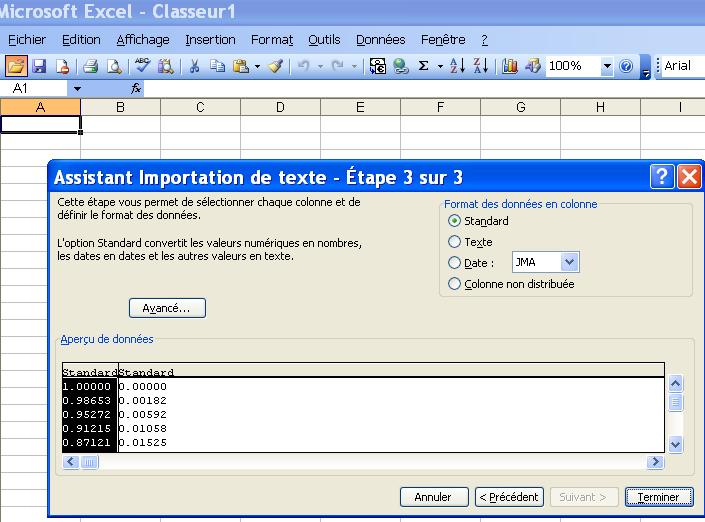

Dans l'assistant, choisir le type 'Délimité' et comme séparateur 'l'espace' :

2 colonnes de coordonnées apparaissent. Insérer une nouvelle colonne avant la première et après la dernière :

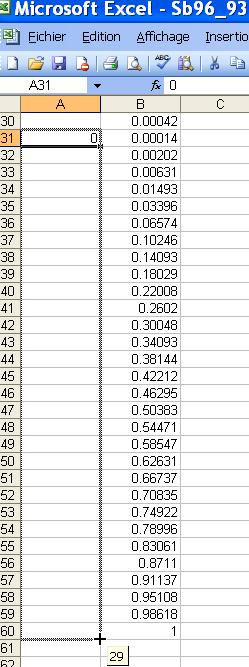

Numéroter la première colonne à partir de la partie négative du profil. Ici sur l'exemple, il y a 60 lignes, donc on numérote de 0 à 29 à partir de la ligne 31 :

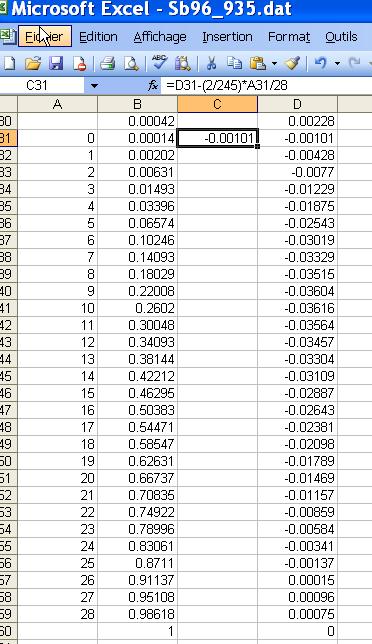

Insérer dans la 3ème colonne C et la ligne 31  la formule suivante : =D31 - (E/C)*A31/29 avec E=épaisseur souhaité au bord de fuite, C=corde du profil. Ici, E=2mm et C=245mm.

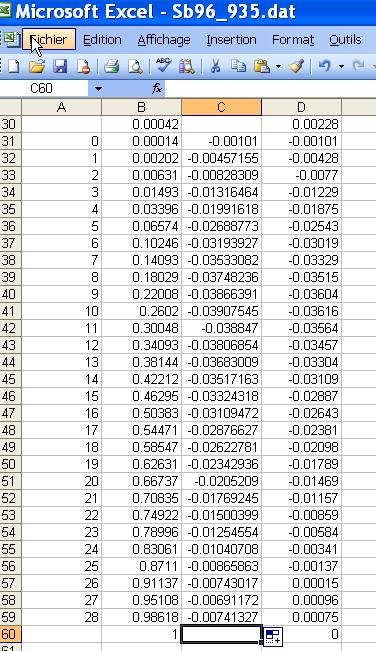

Recopier cette formule de la ligne 31 à la ligne 59 :

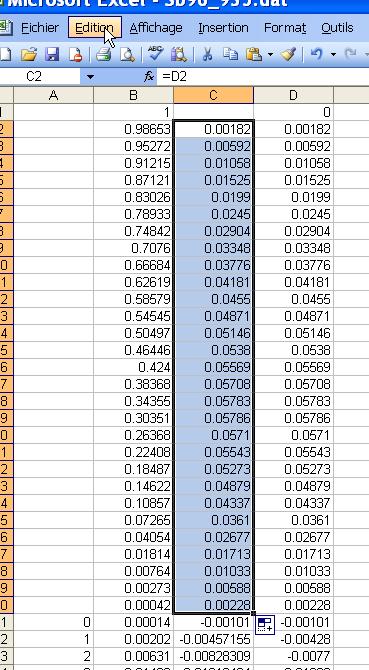

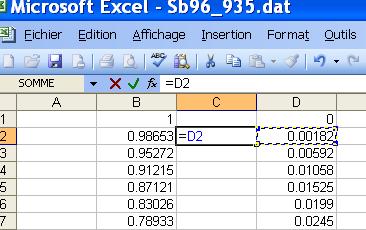

Recopier les 30 premières lignes de la colonnes D dans la colonne C :

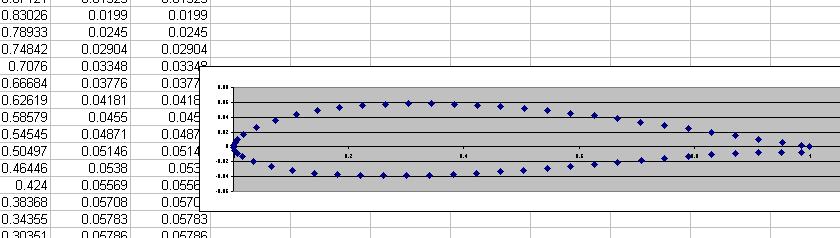

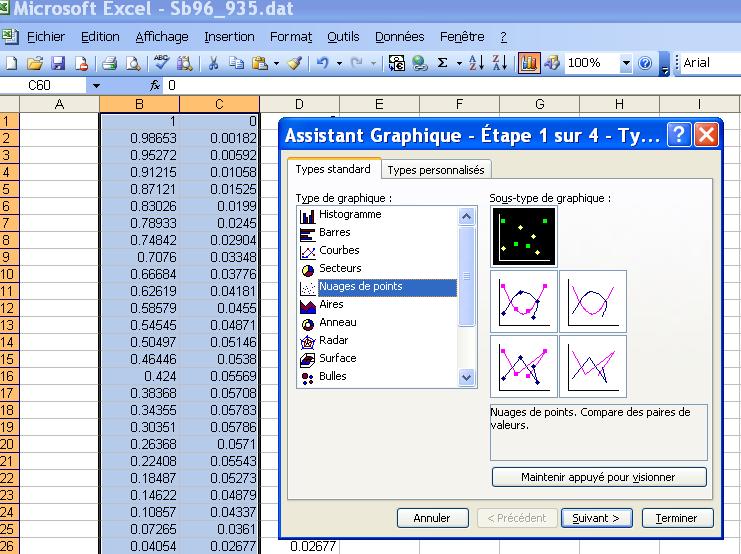

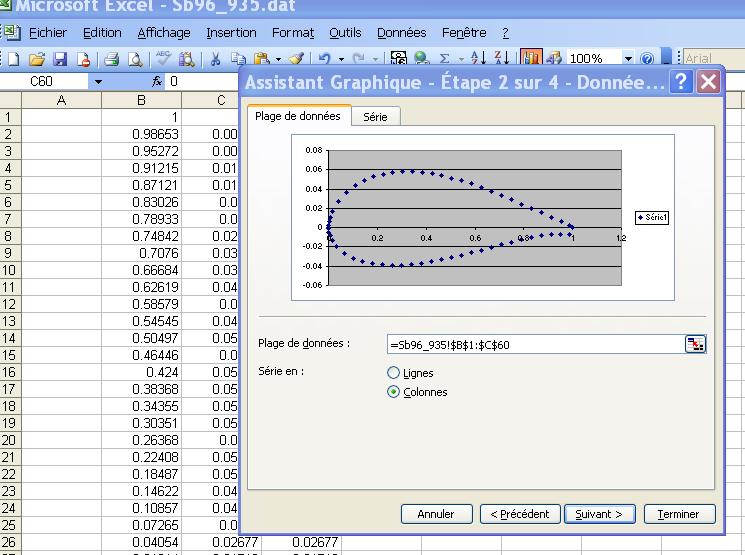

Sélectionner les colonnes B et C et visualiser le résultat à l'aide de l'assistant graphique :

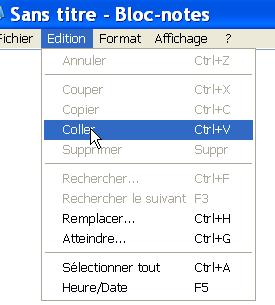

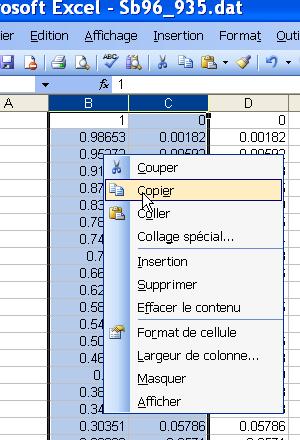

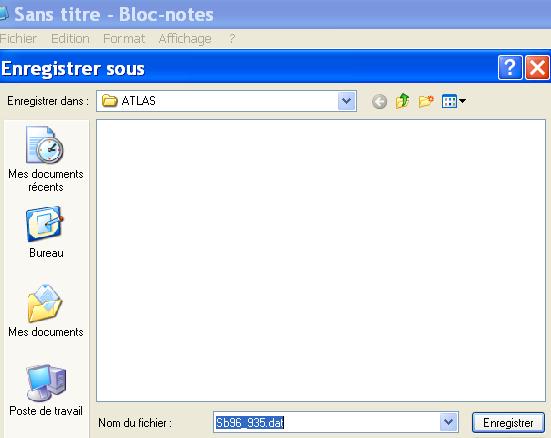

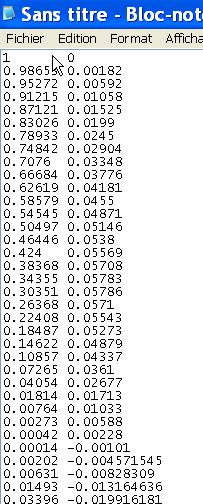

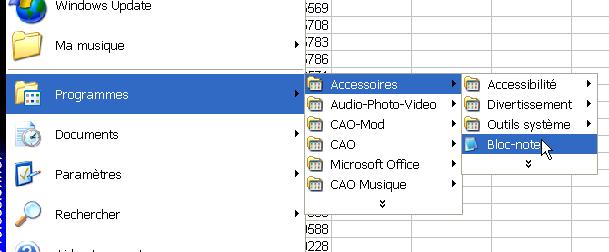

Sélectionner les colonnes C et D, les copier dans le Bloc-notes et enregistrer le résultat dans un fichier .dat :

Voila c'est fini, vous pouvez à présent utiliser ce nouveau profil dans votre logiciel GMFC en mettant une épaisseur de coffrage égale à 0.

Pour tous renseignements, me contacter.
