Dernière modification le 3 Aout 2021

Jet CB (Christophe Baudrillard)

Le Jet qui va bien pour voler en groupe à Erquy !...

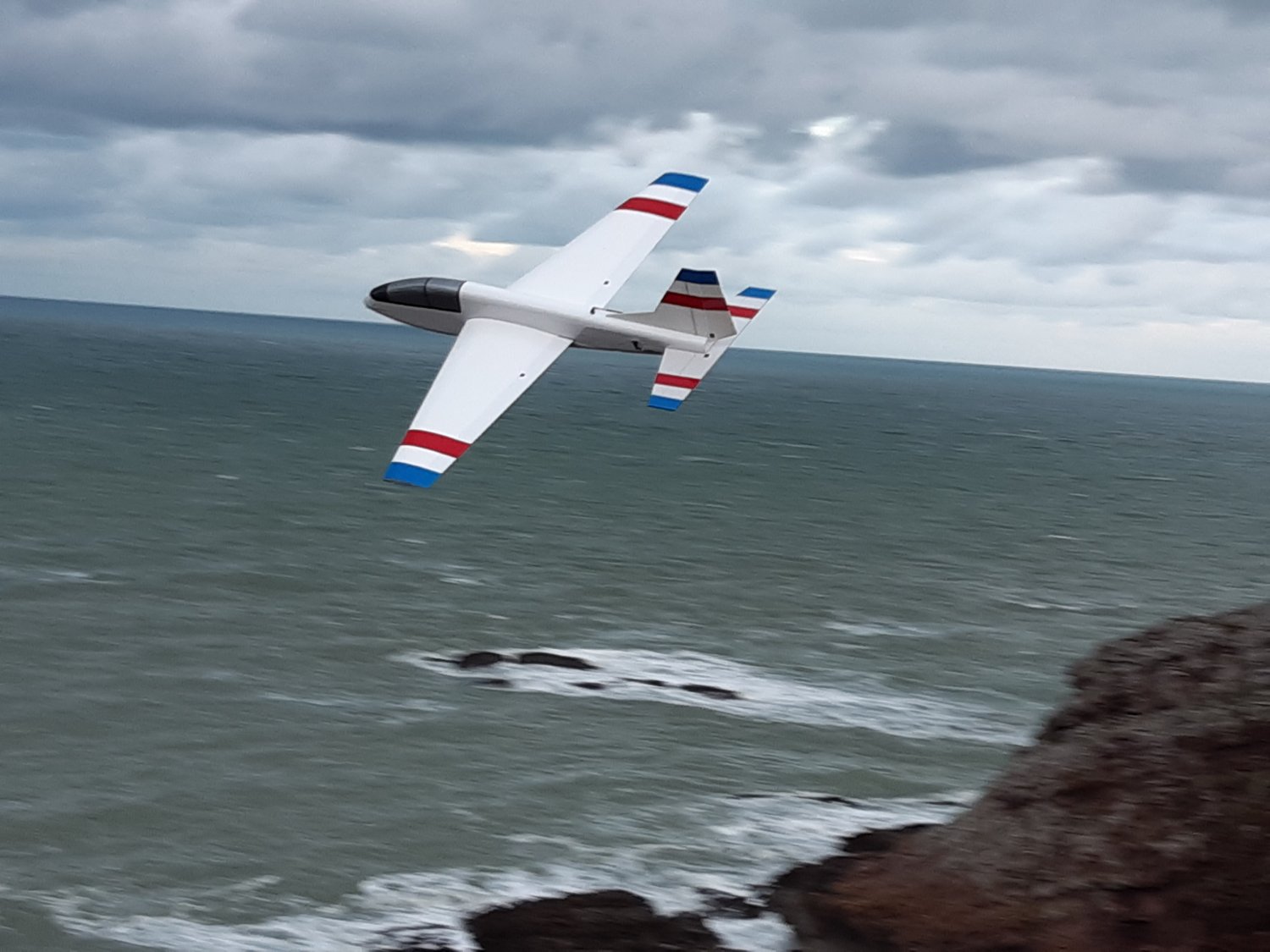

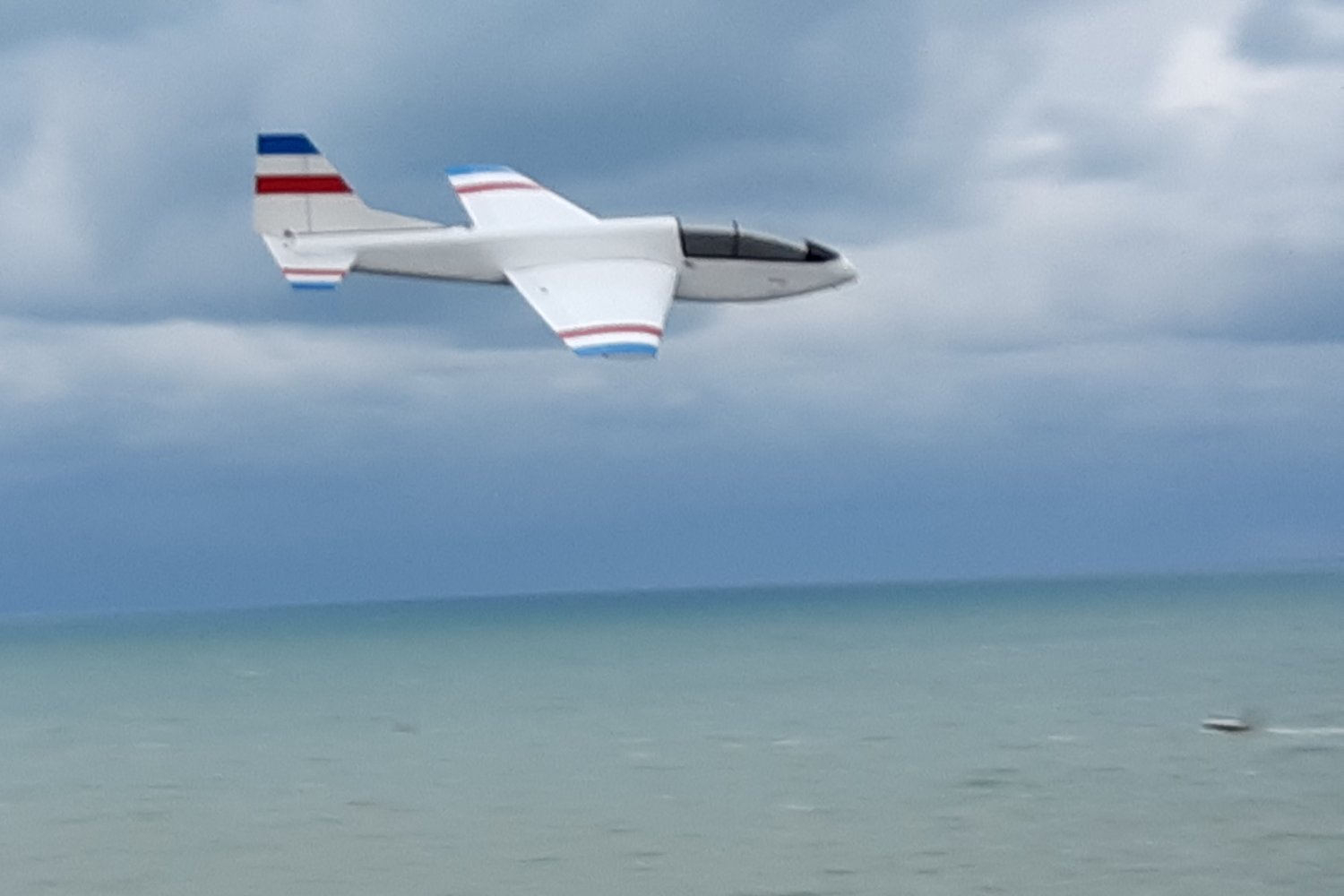

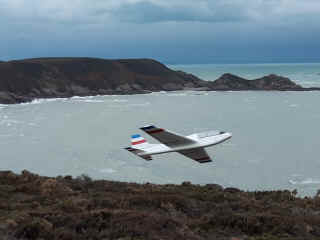

Premiers vols de mon jetCB le 29 décembre 2020 :

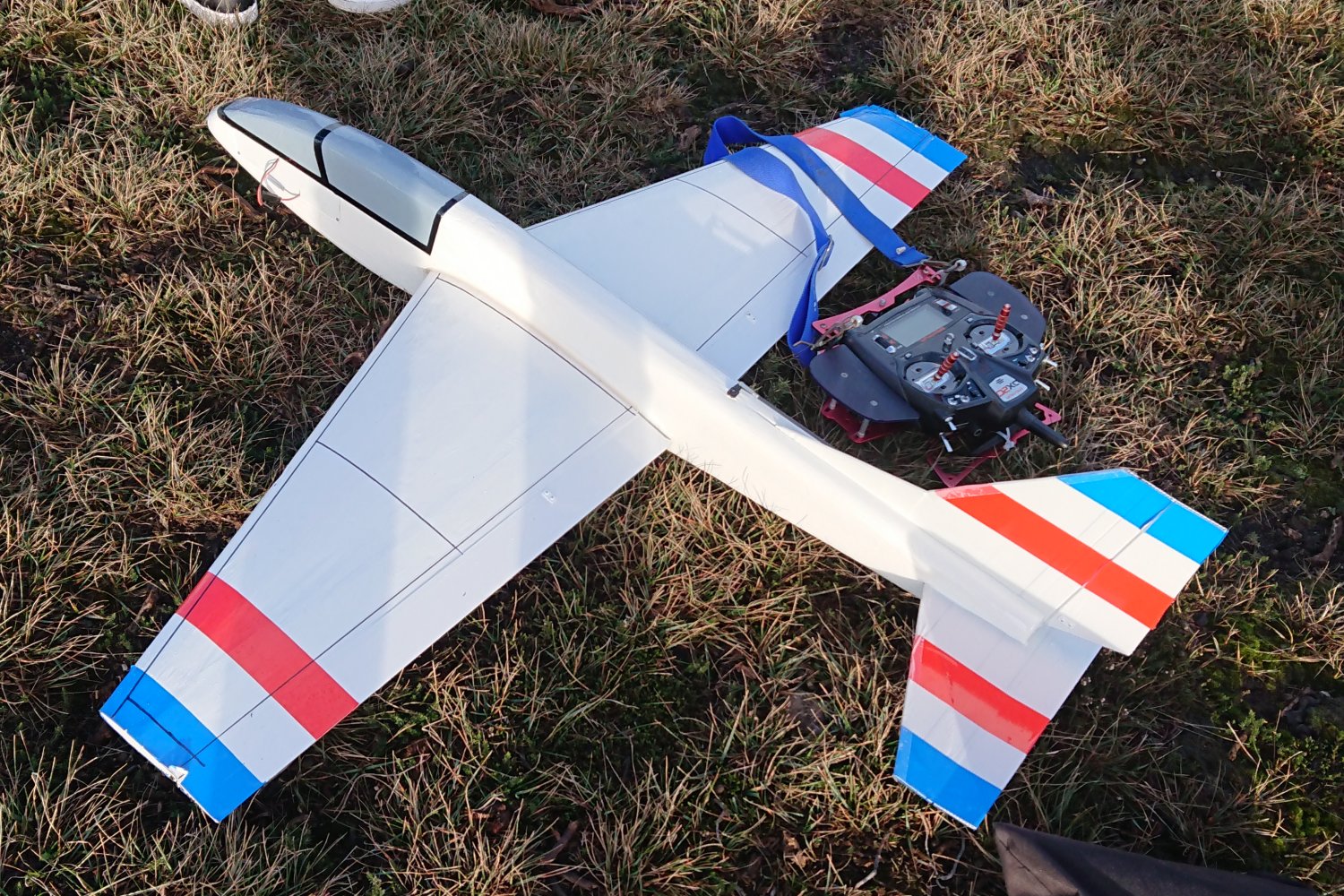

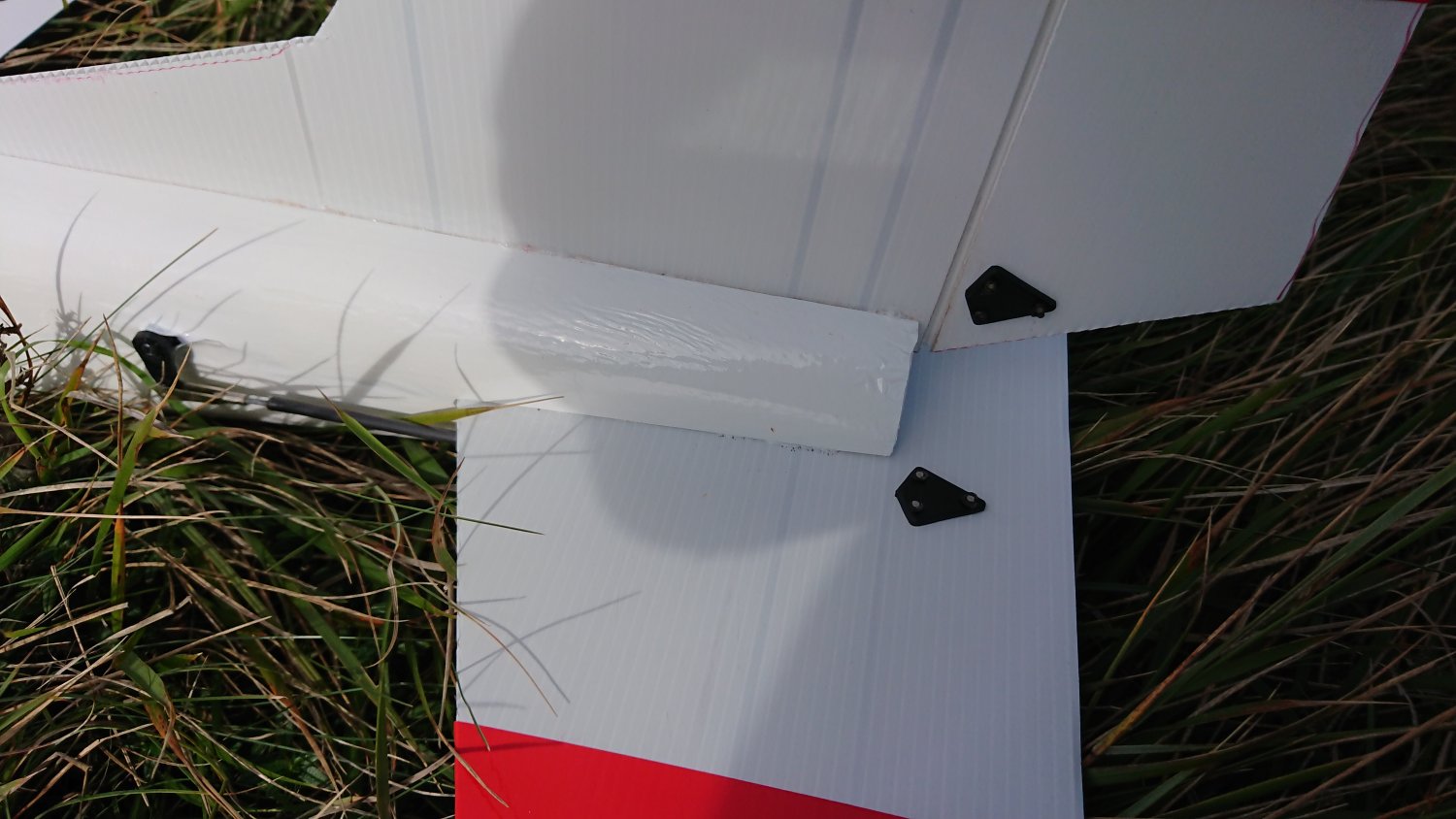

Le modèle de Christophe :

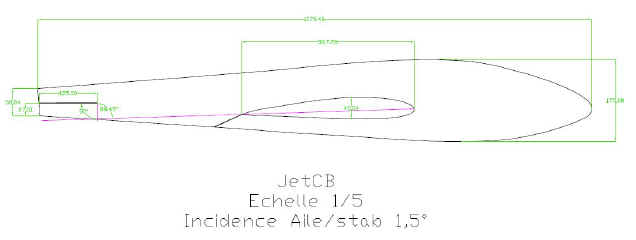

Les caractéristiques :

Longueur fuso : 1180mm

Largeur fuso : 60mm

Envergure : 1300mm

Corde Ailes : 375/150mm

Profil Aile : NACA 2412

La construction de mon JetCB :

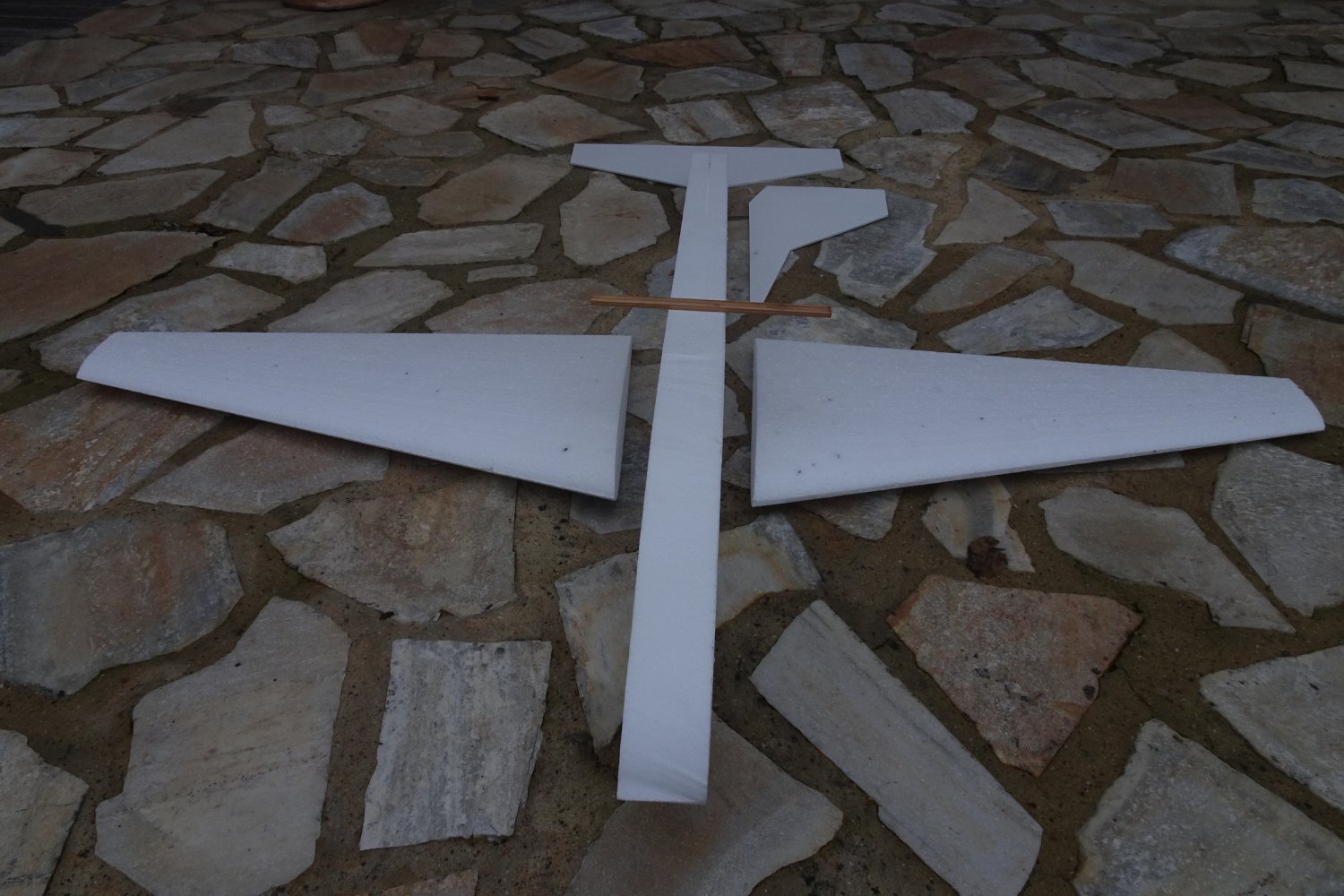

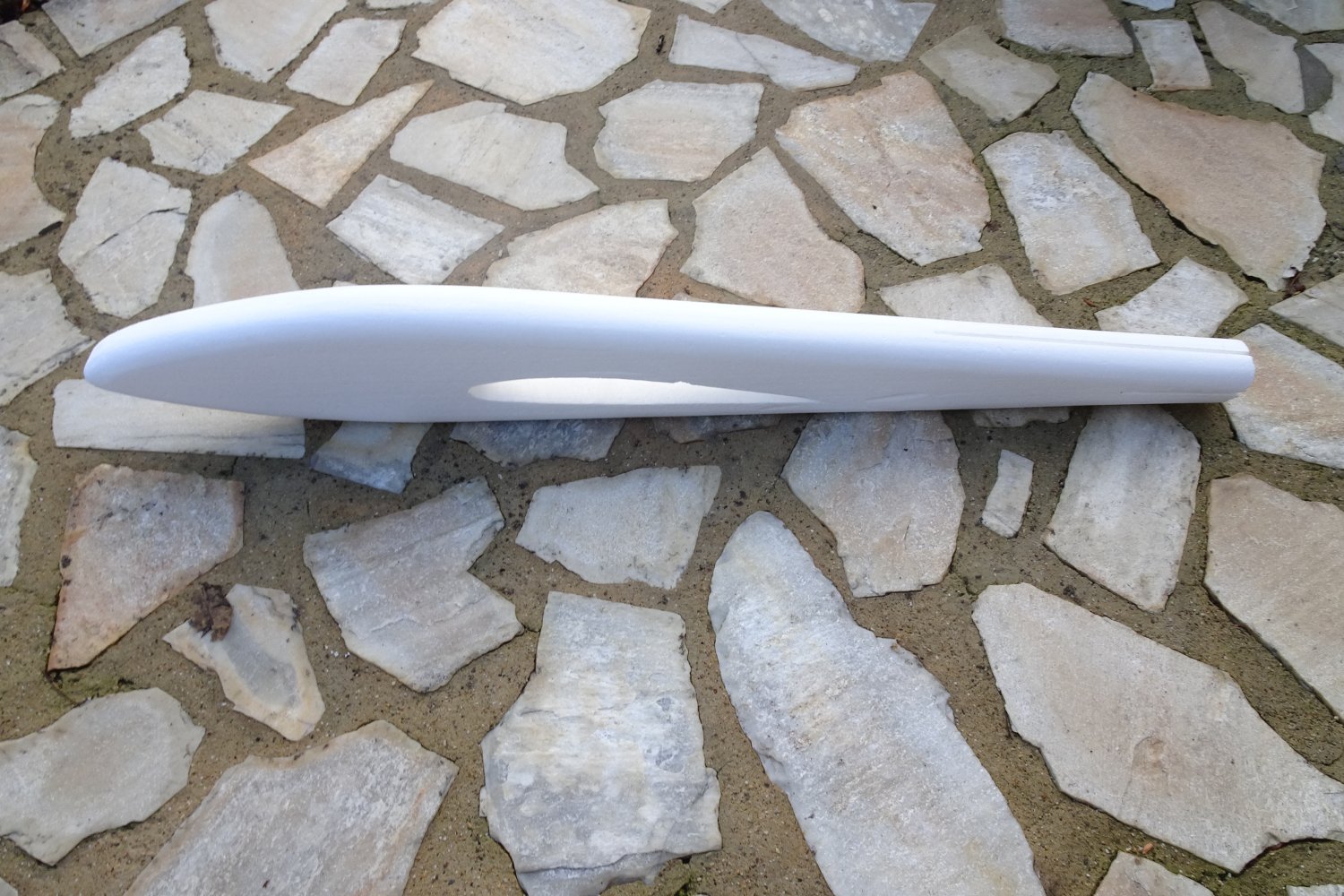

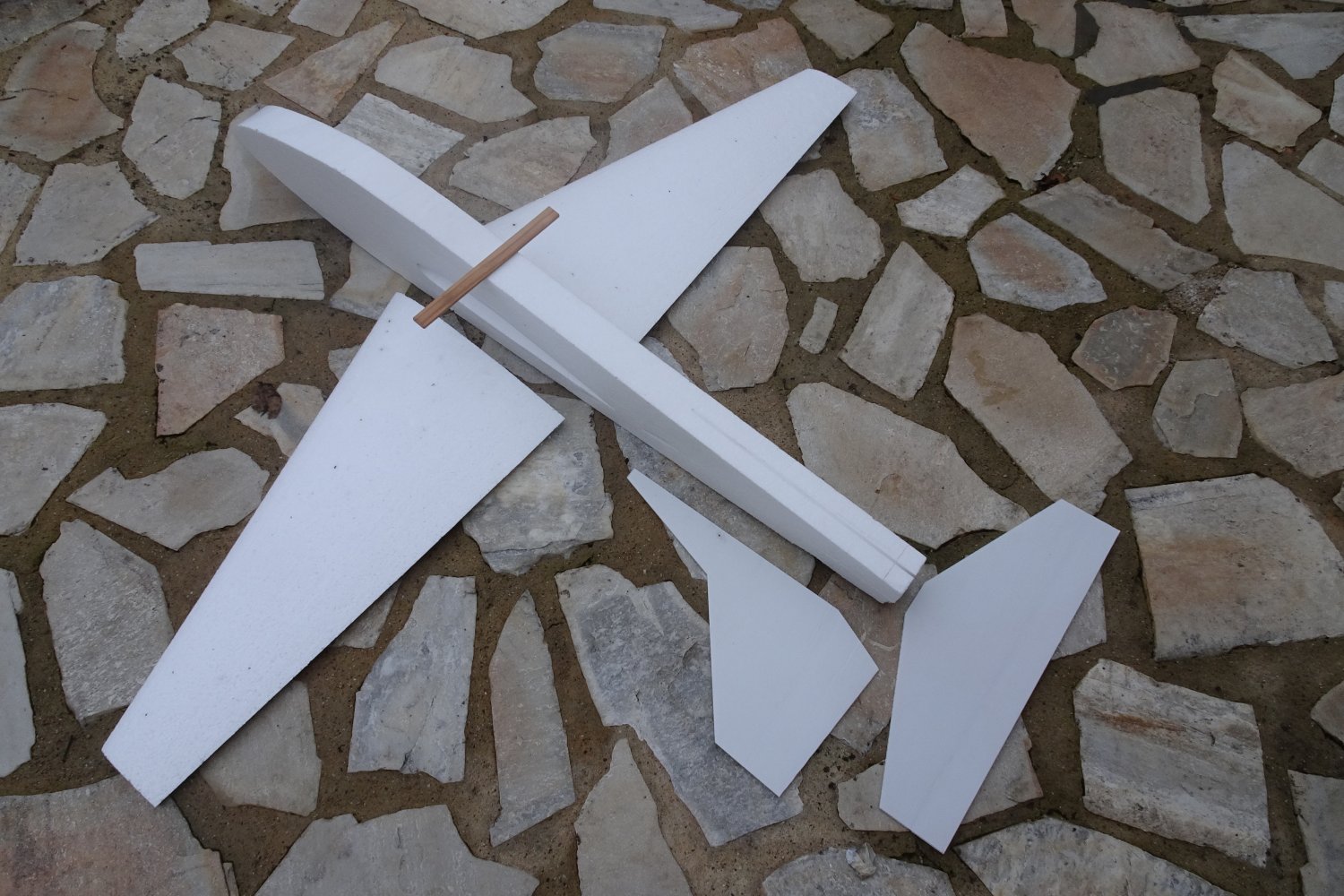

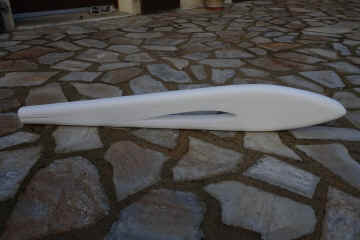

Les éléments découpés par les copains, sympa !

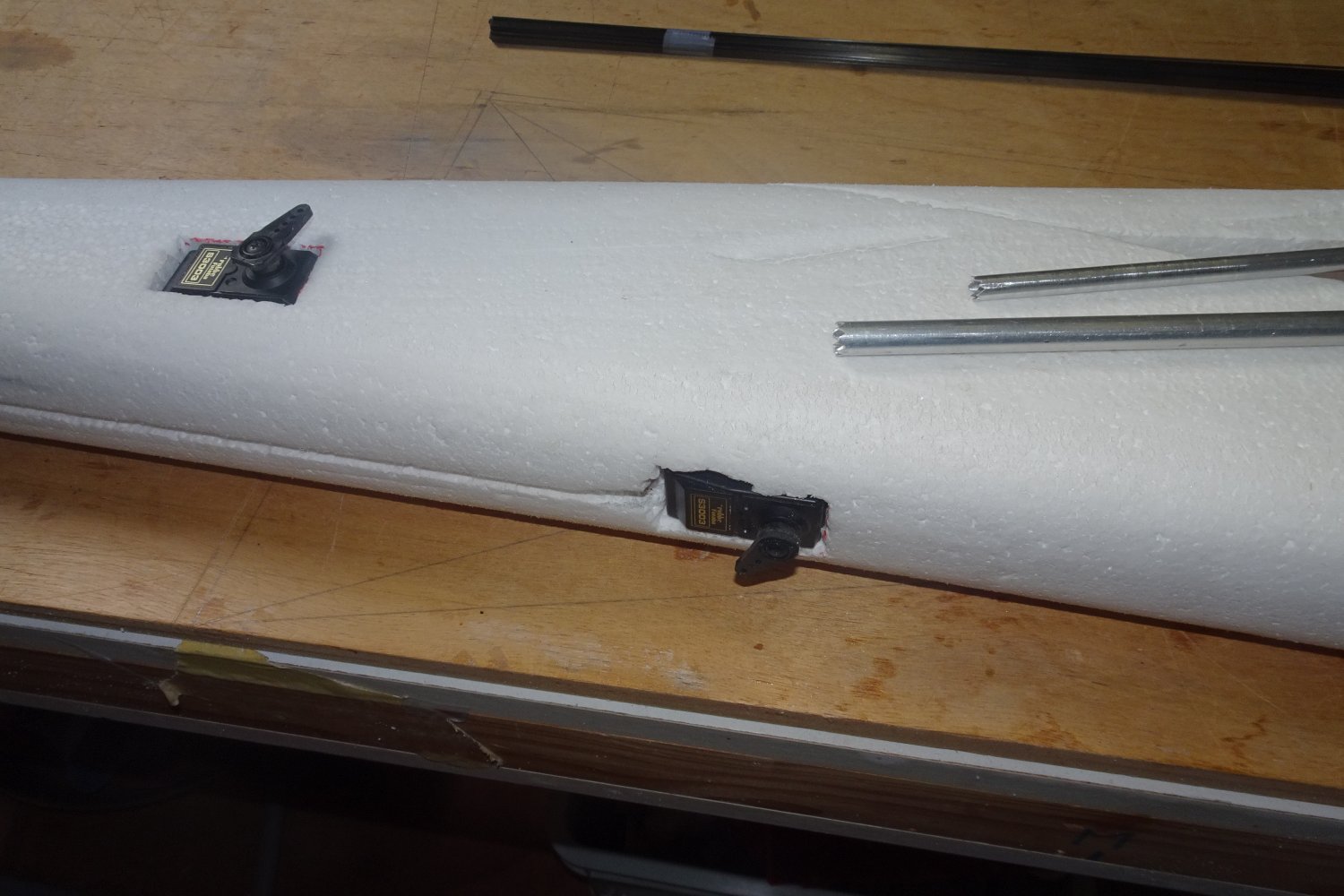

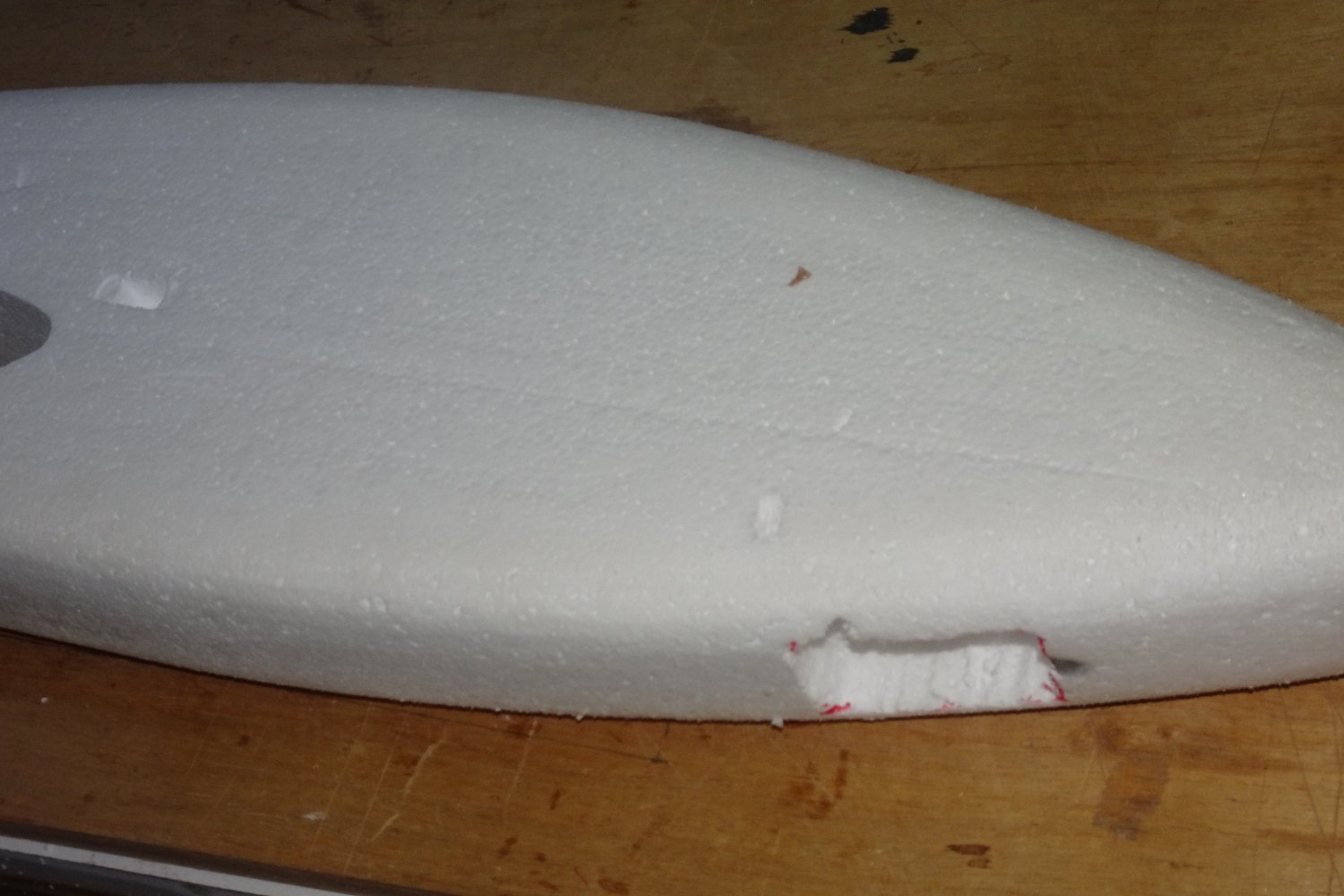

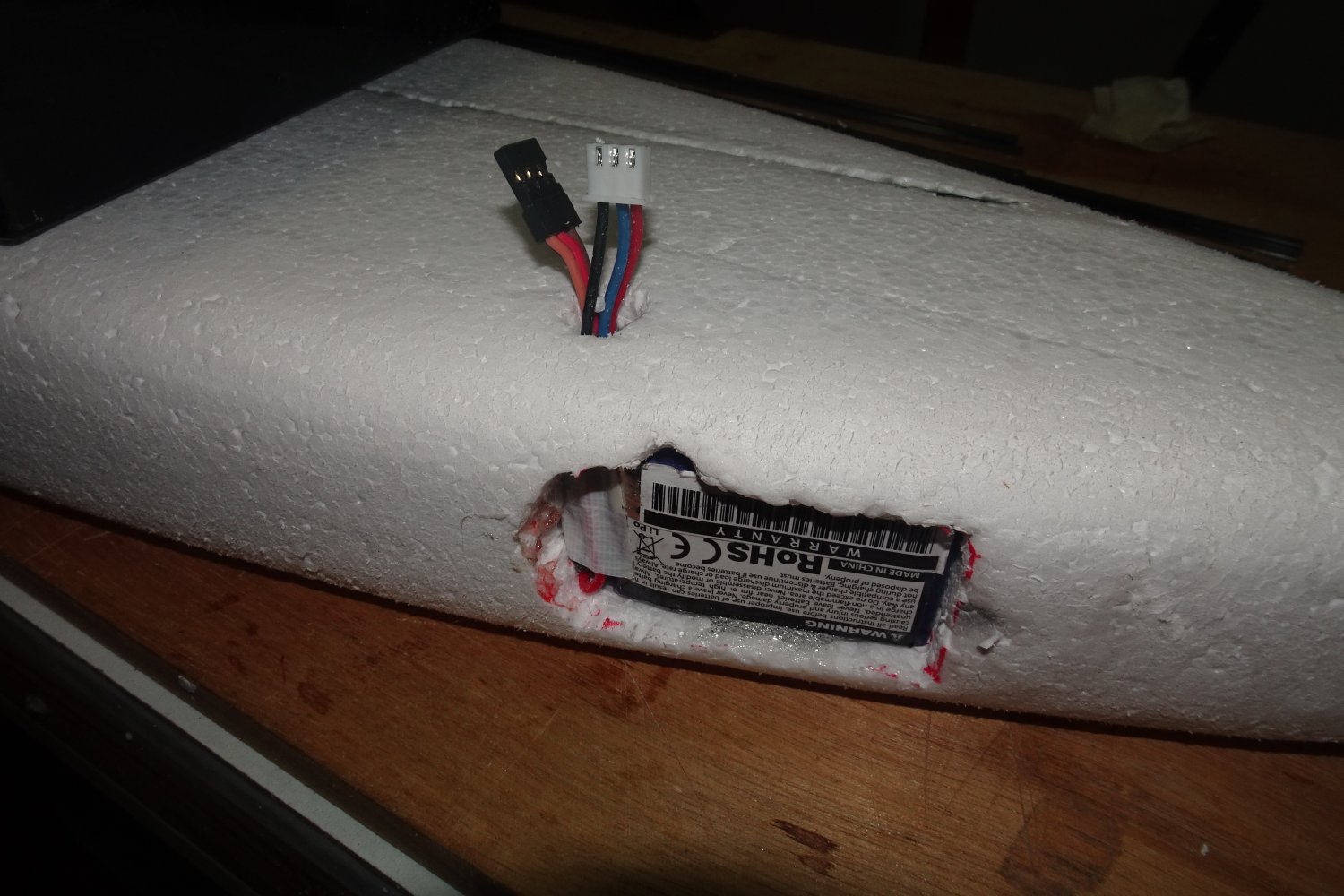

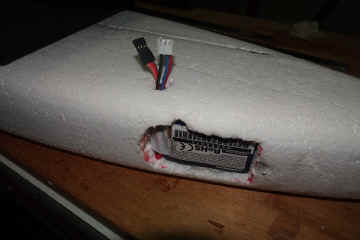

La réalisation des fraisages à la Dremel pour loger les servos, le récepteur, l'inter, l'accu Life 2S/1700mAh :

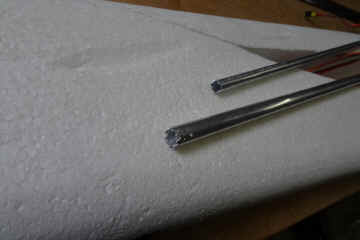

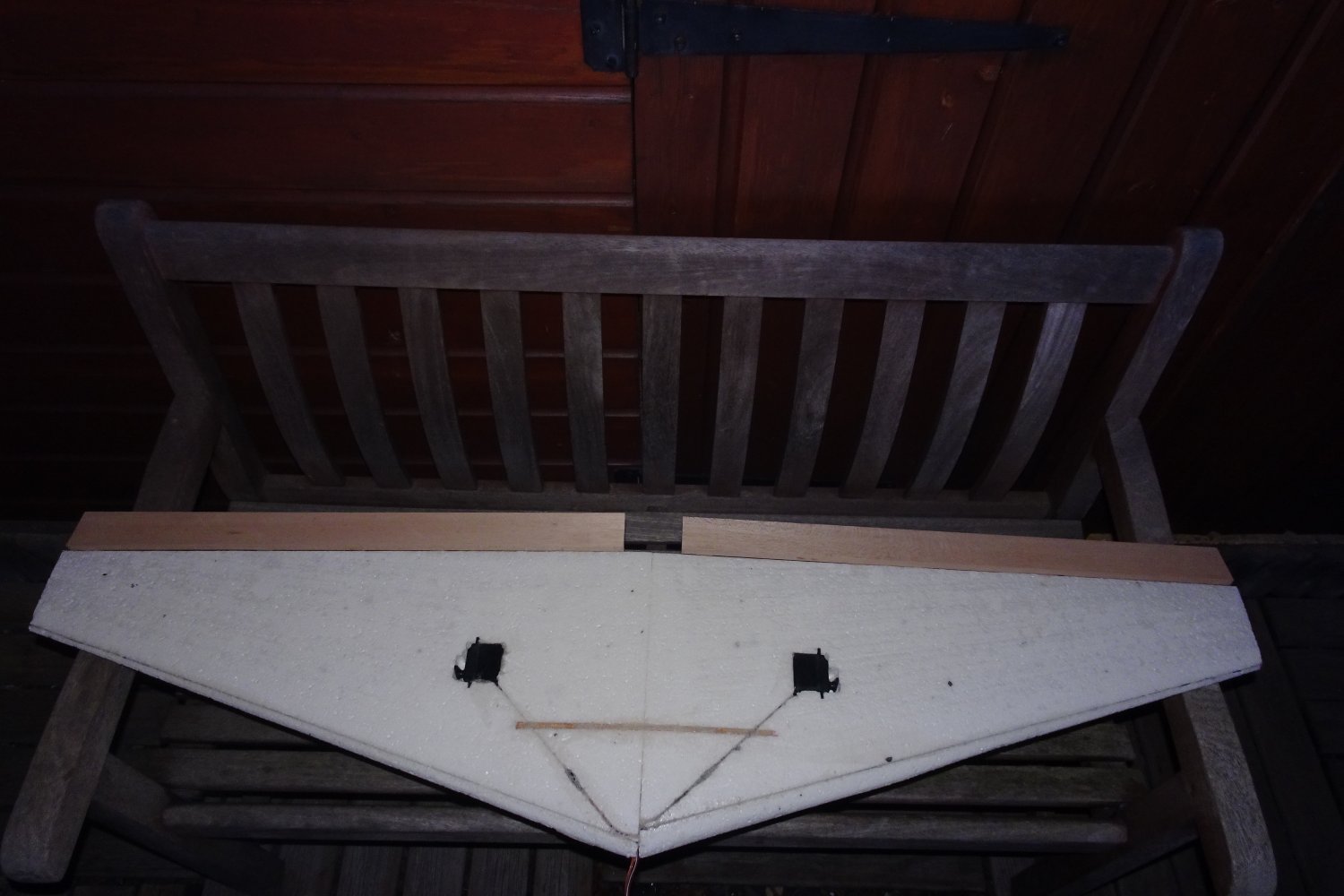

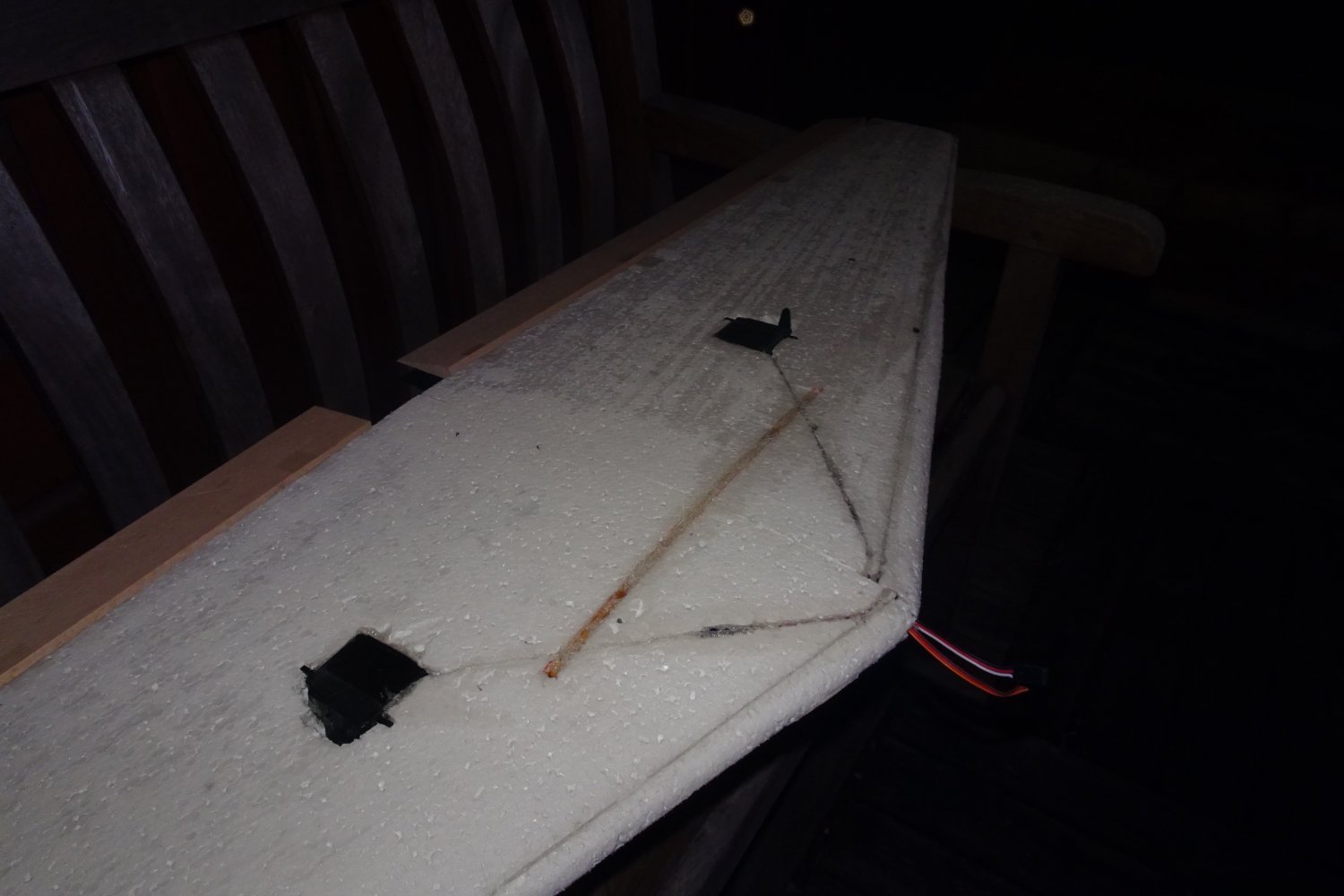

La réalisation des passages de fils à l'aide de tubes alu affutés :

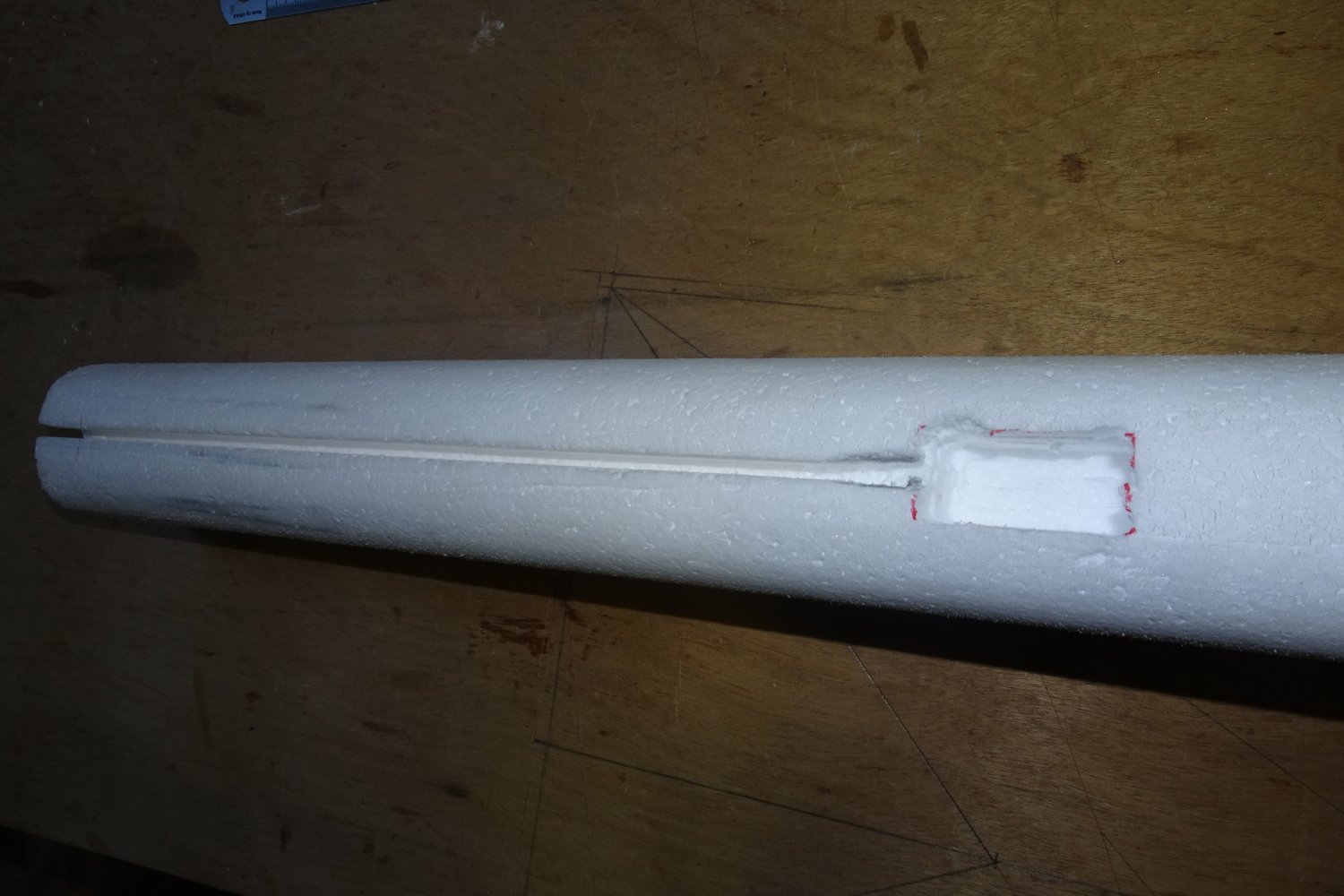

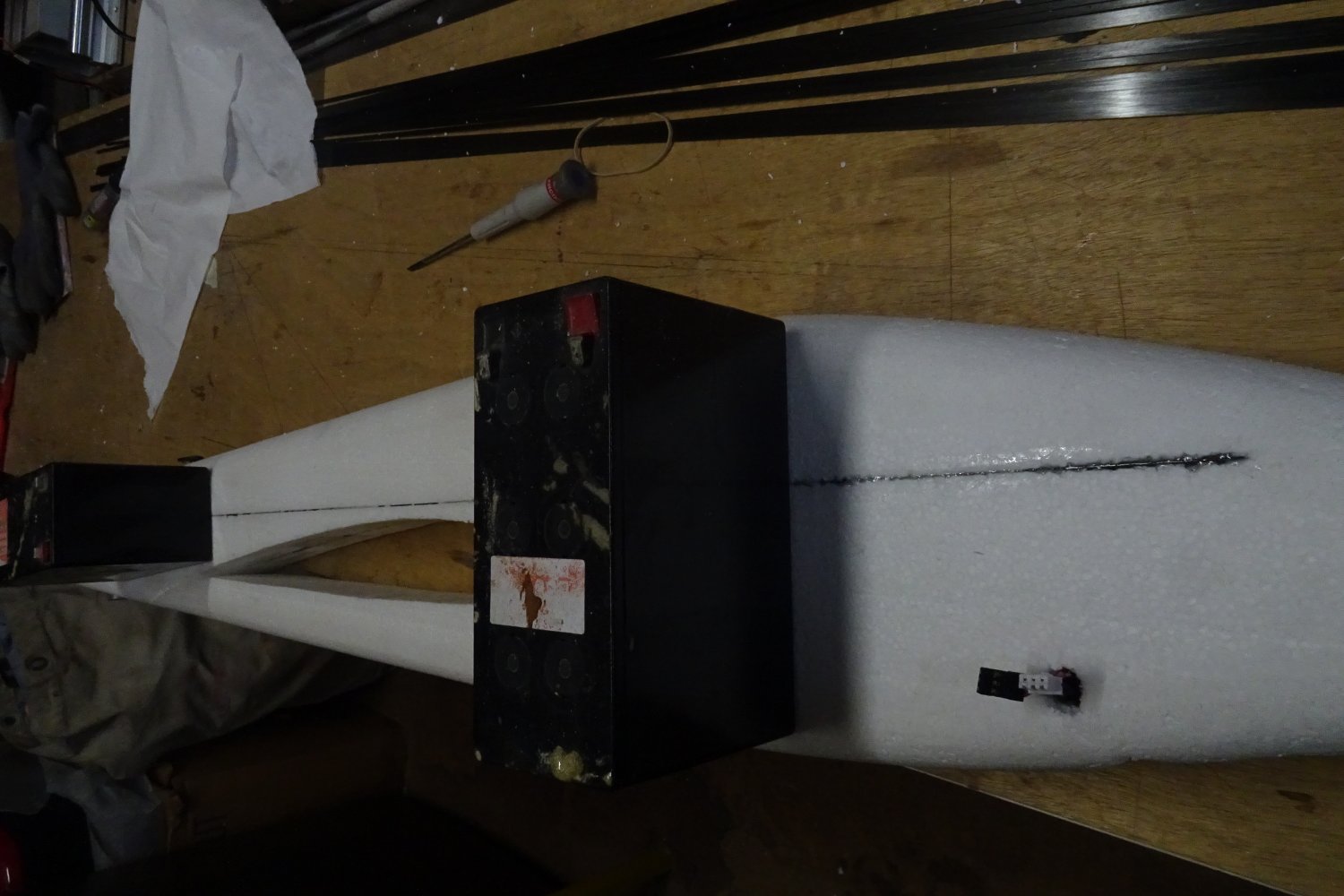

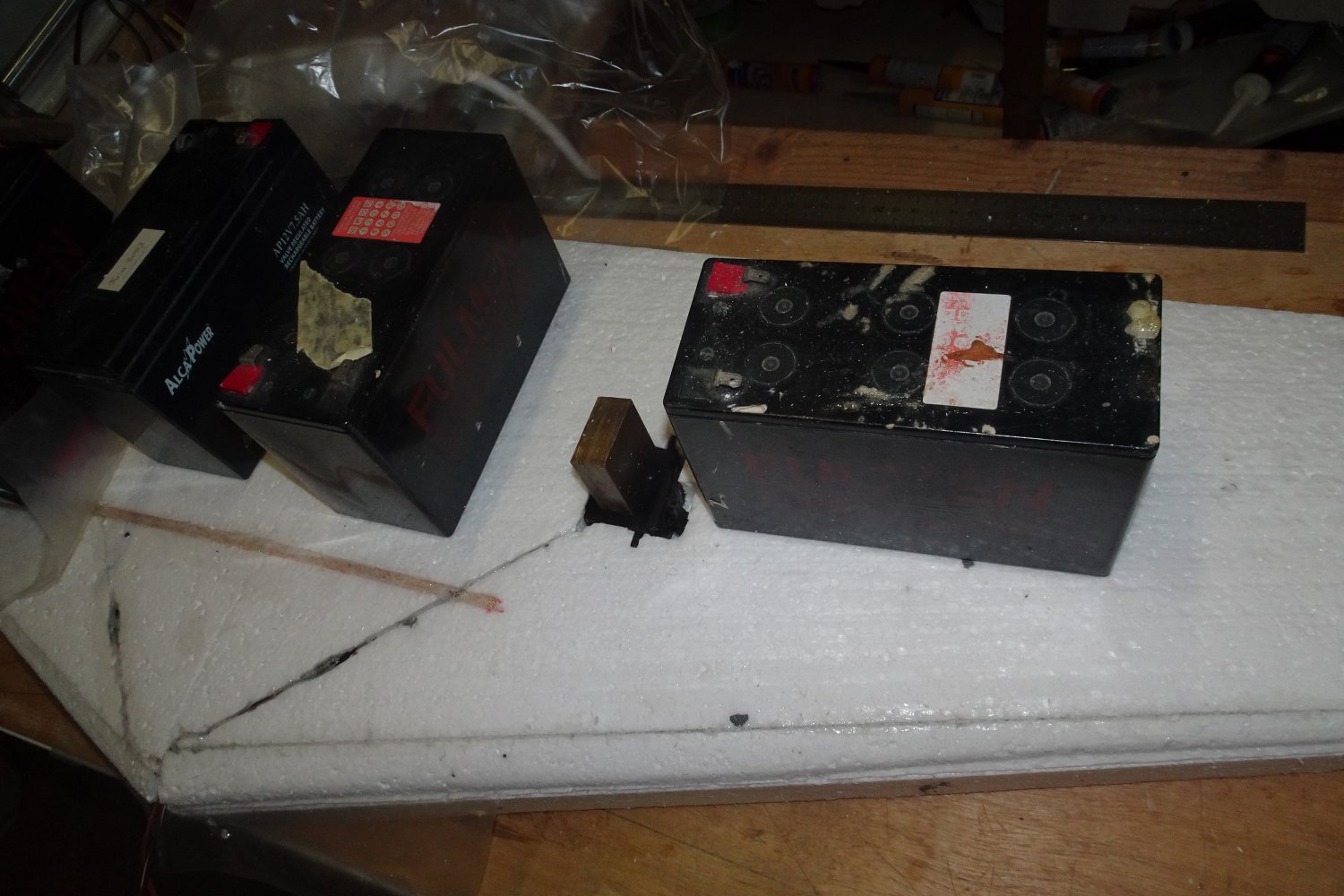

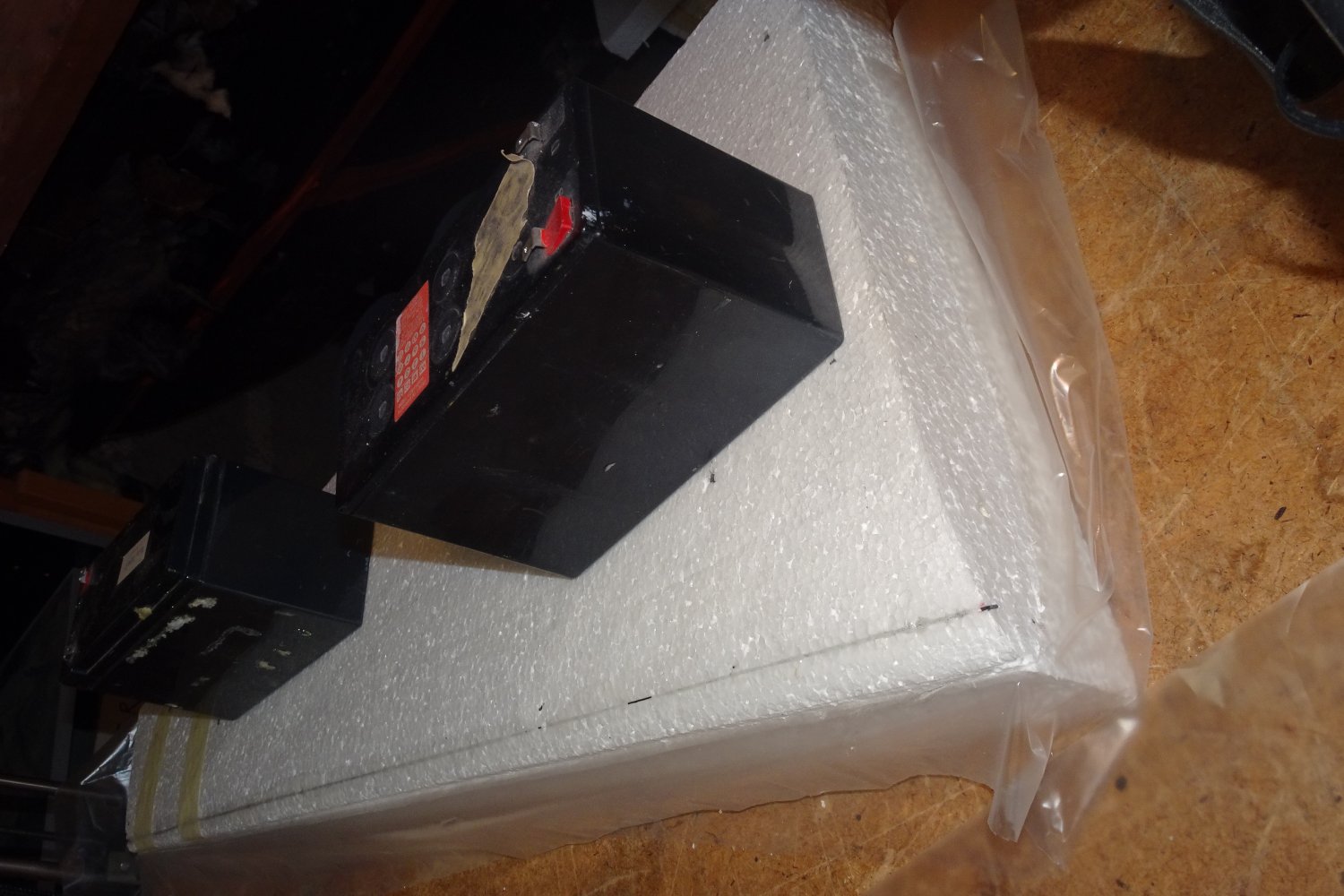

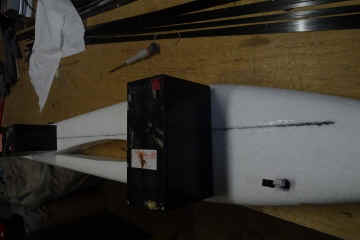

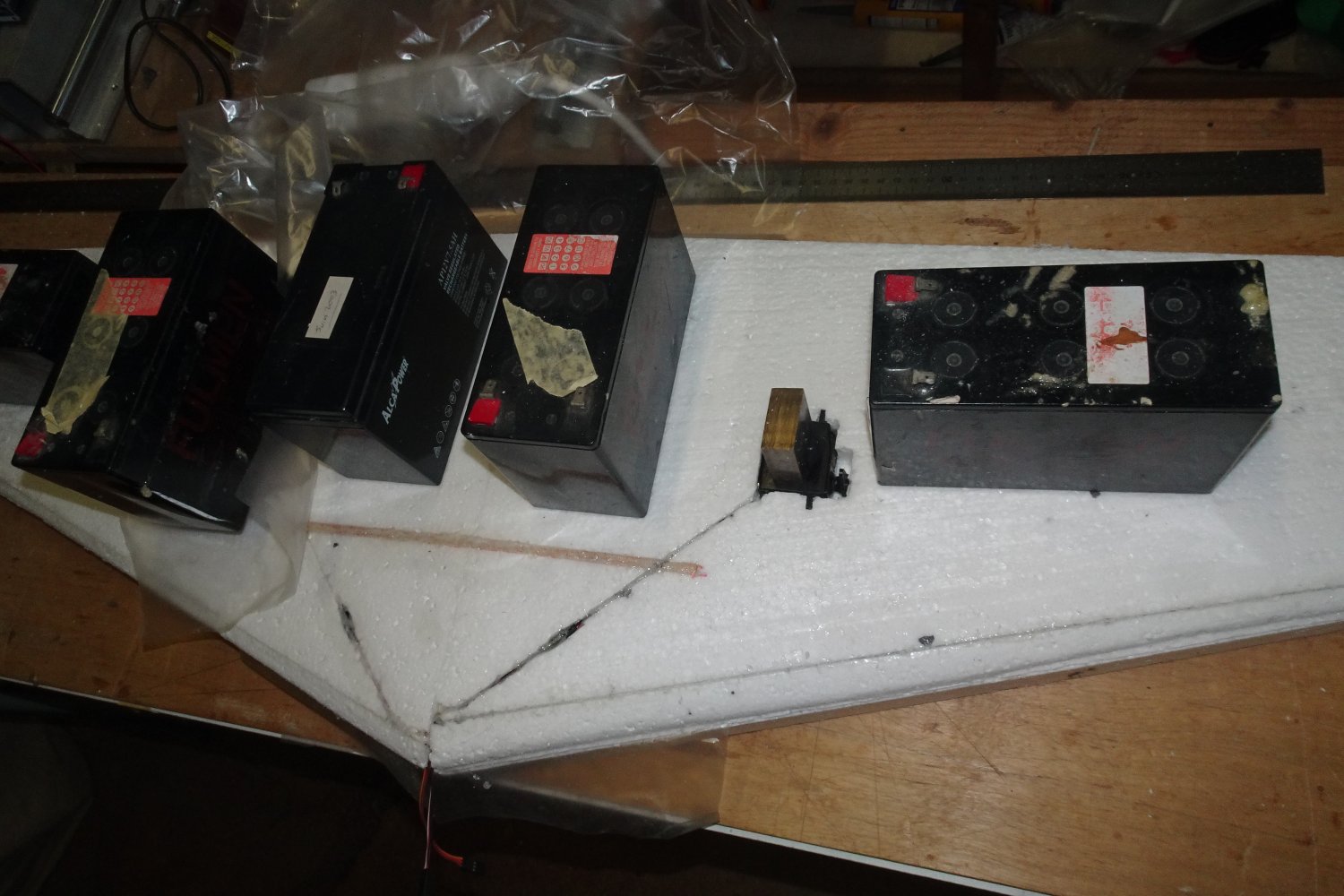

Le collage des baguettes plates en carbone, 6x1mm de chaque coté du fuselage, 3x1 coté intrados et extrados de l'aile juste derrière le bord d'attaque :

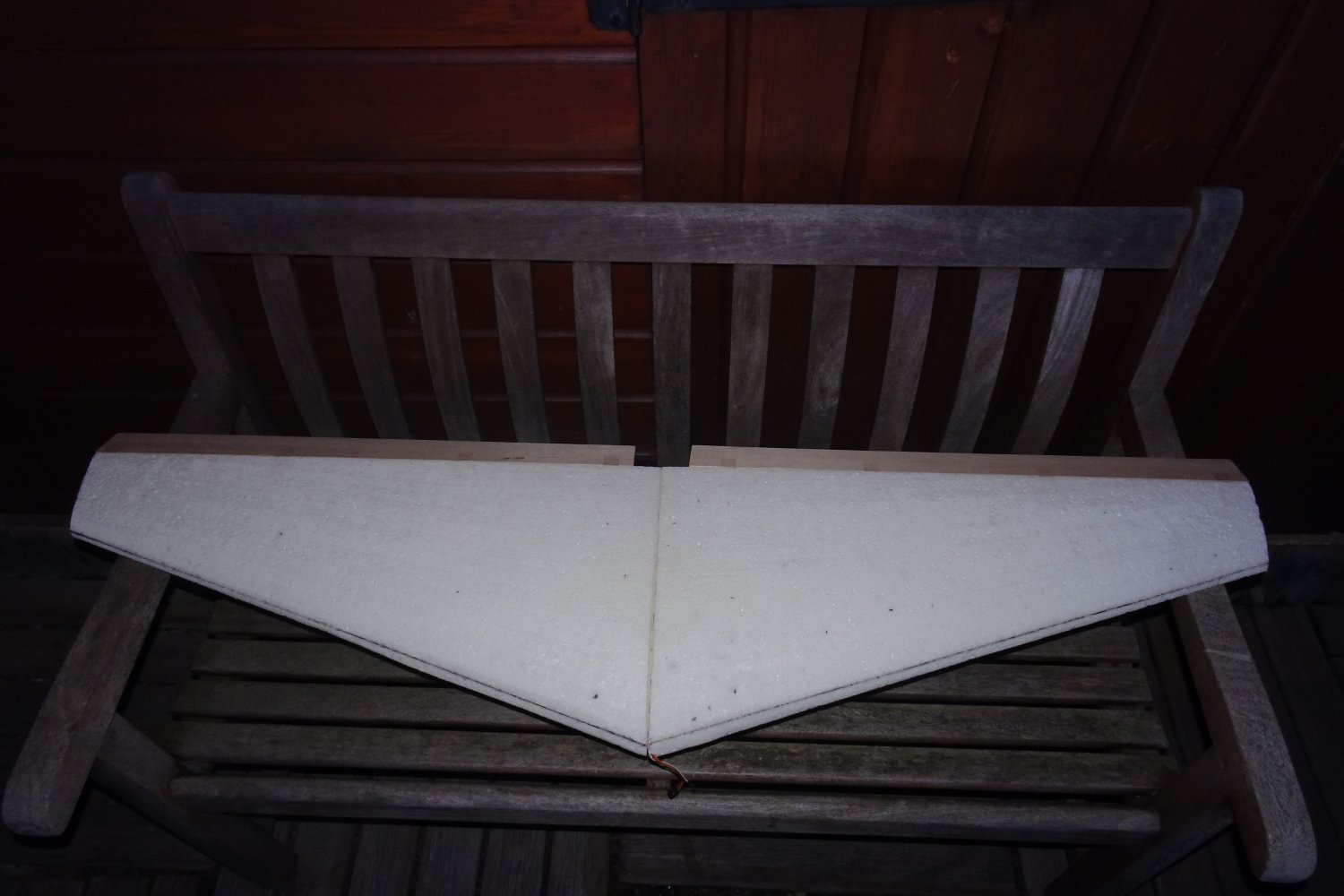

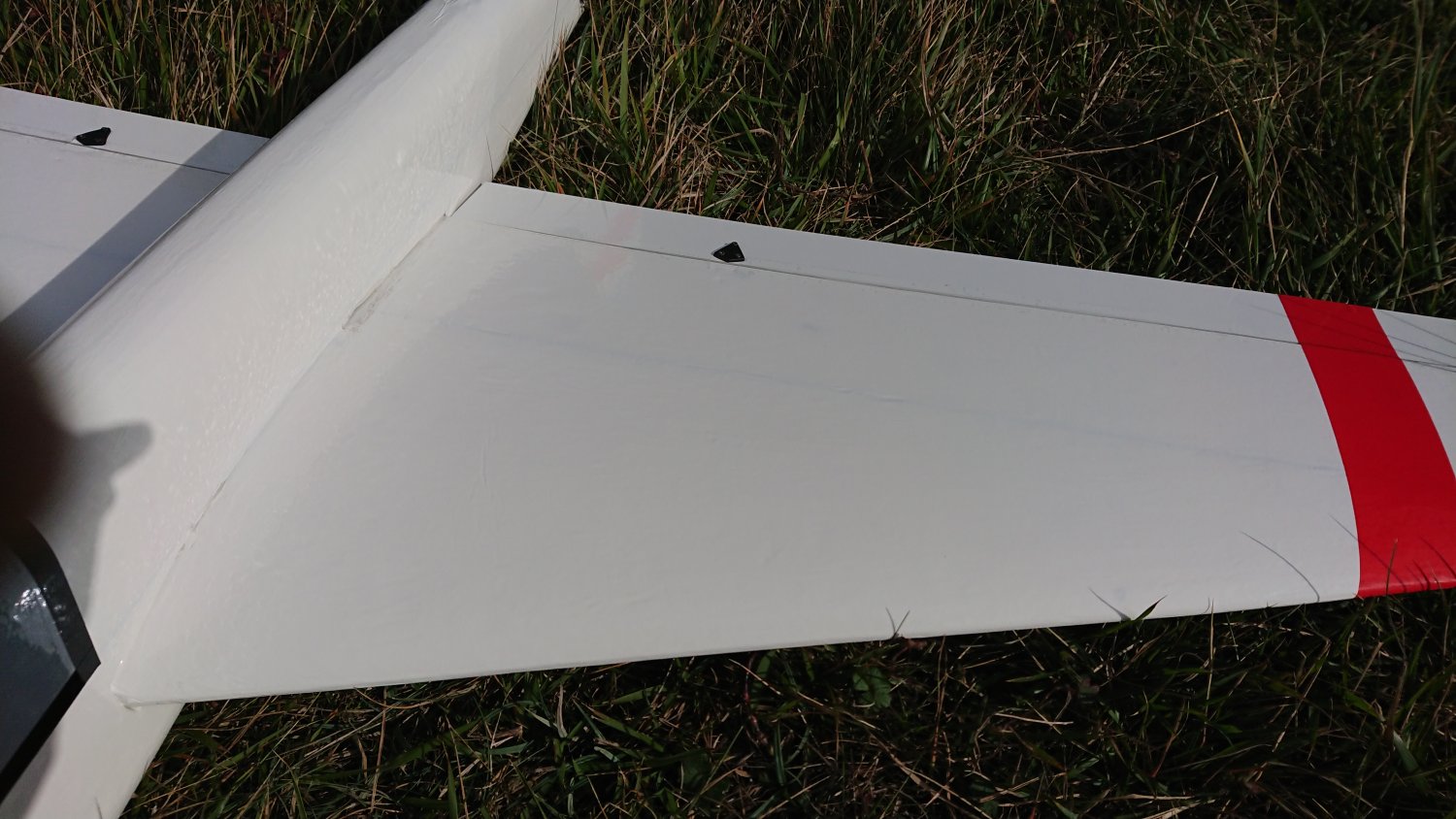

L'installation des ailerons composés de bords de fuite 10x50 (Topmodel) tenus par quelques morceaux de scotch en attendant le recouvrement :

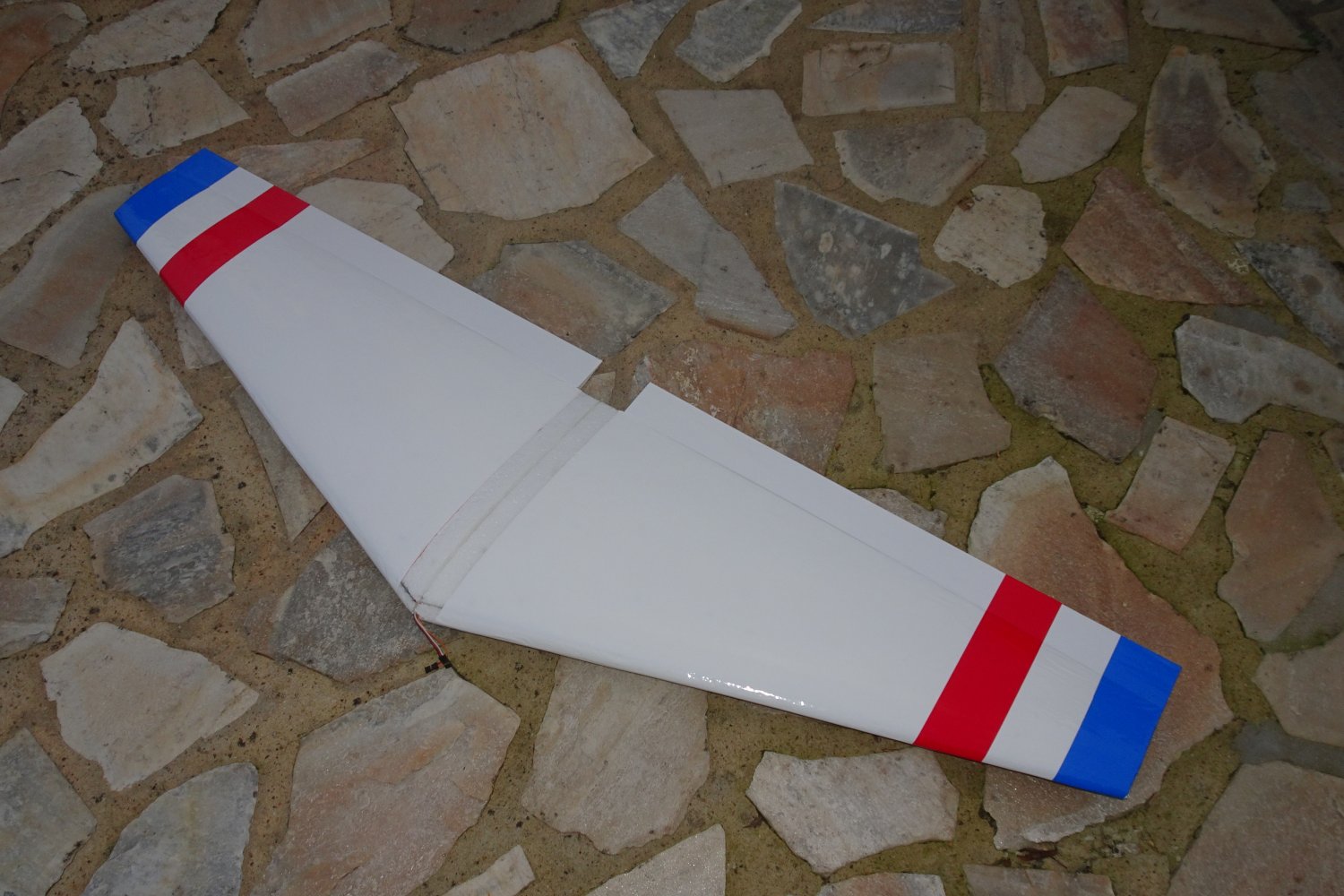

L'entoilage de l'aile à l'Oracover, bien règler la température du fer et ne pas trop insister sinon le polystyrène fond !...

Le sèche cheveux est bien pratique aussi pour tendre l'oracover mais il faut vraiment y aller tout doux !...

Ajout du récepteur (D4RII)

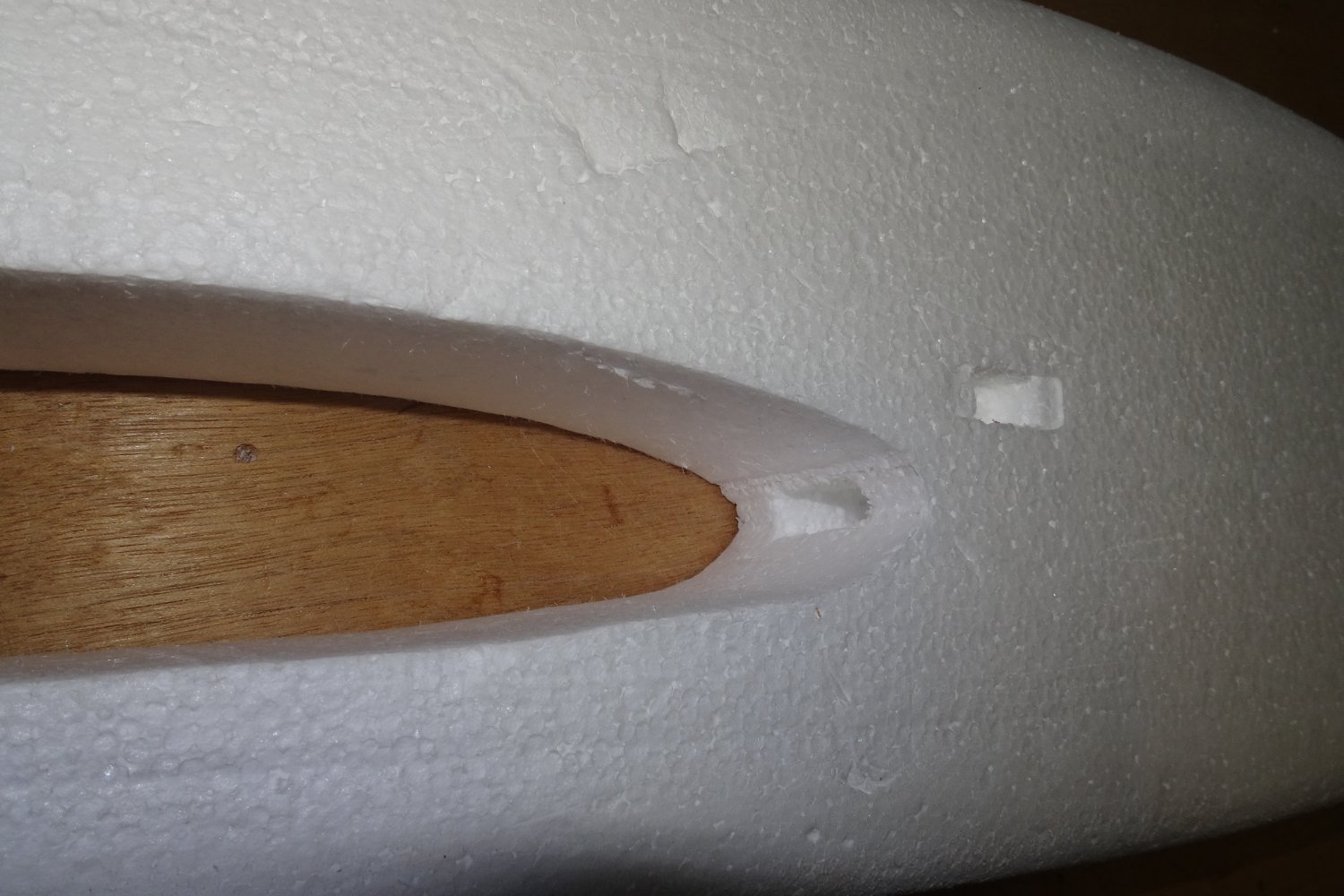

Calage de l'aile dans le fuselage en ajustant le profil par ponçage au papier de verre

puis collage de l'aile ainsi que la dérive et le stab en assurant l'équerrage

Ensuite entoilage du fuselage difficile avec les formes non développables et la difficulté de jouer du sèche cheveux sans faire fondre le polystyrène !...

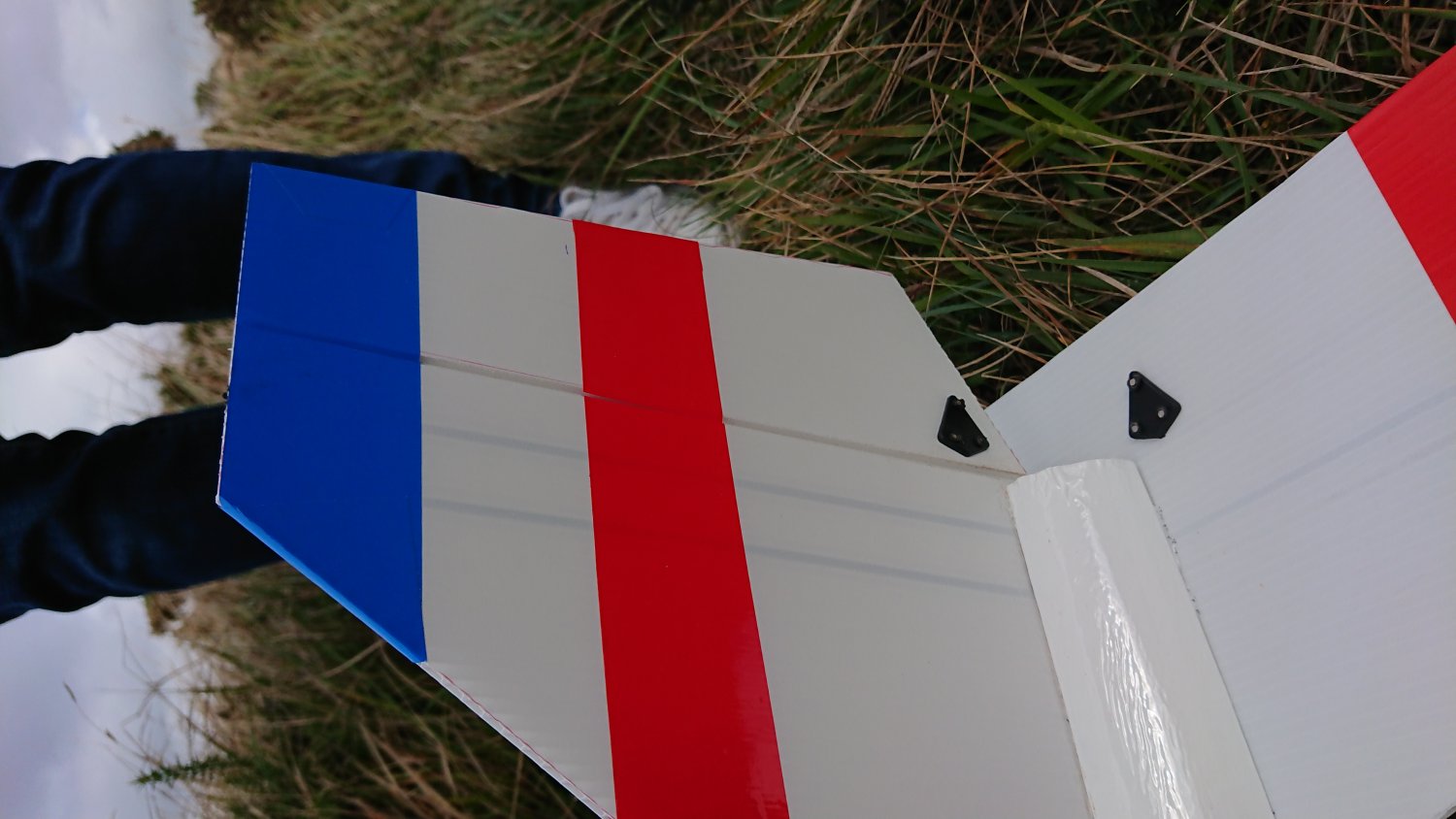

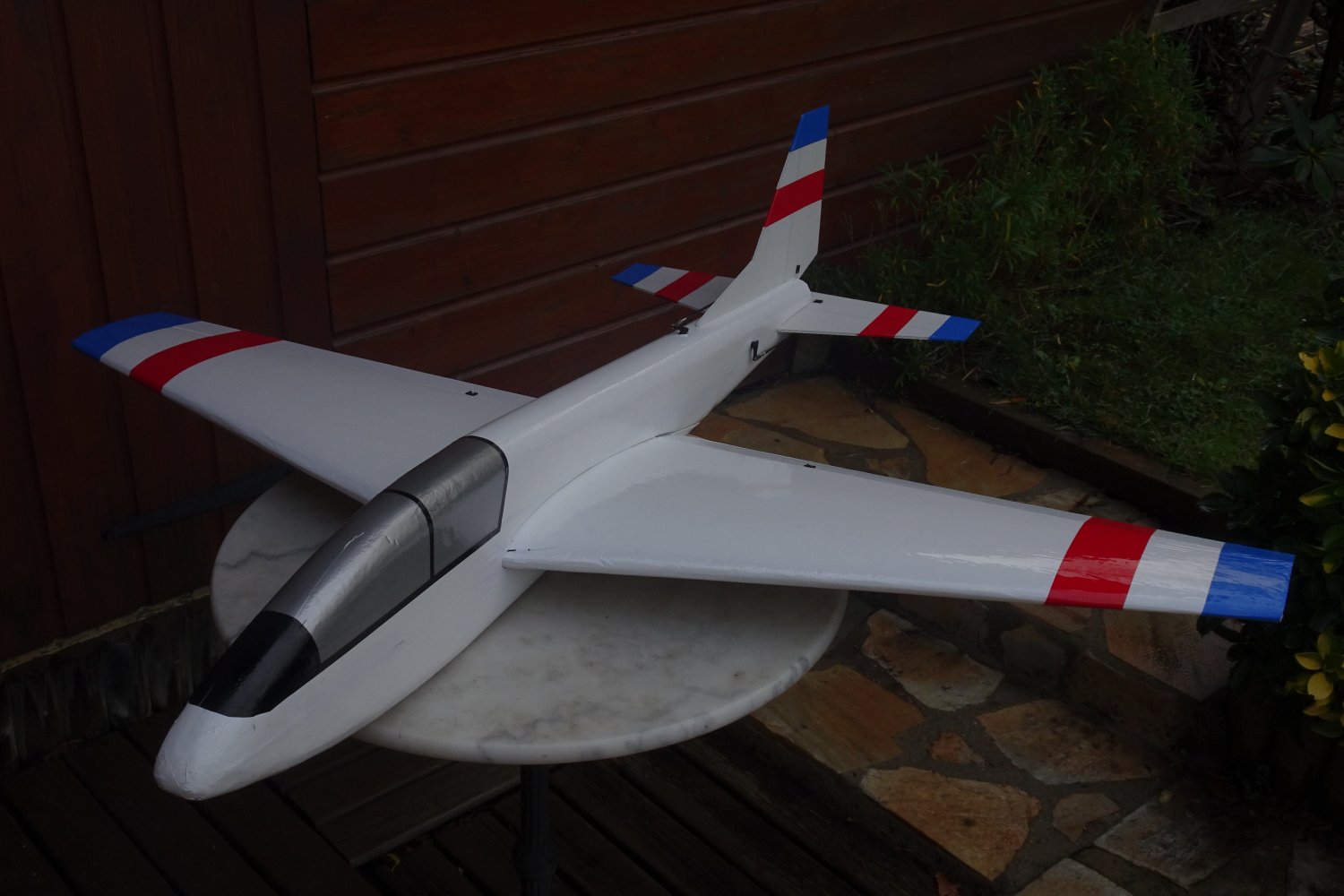

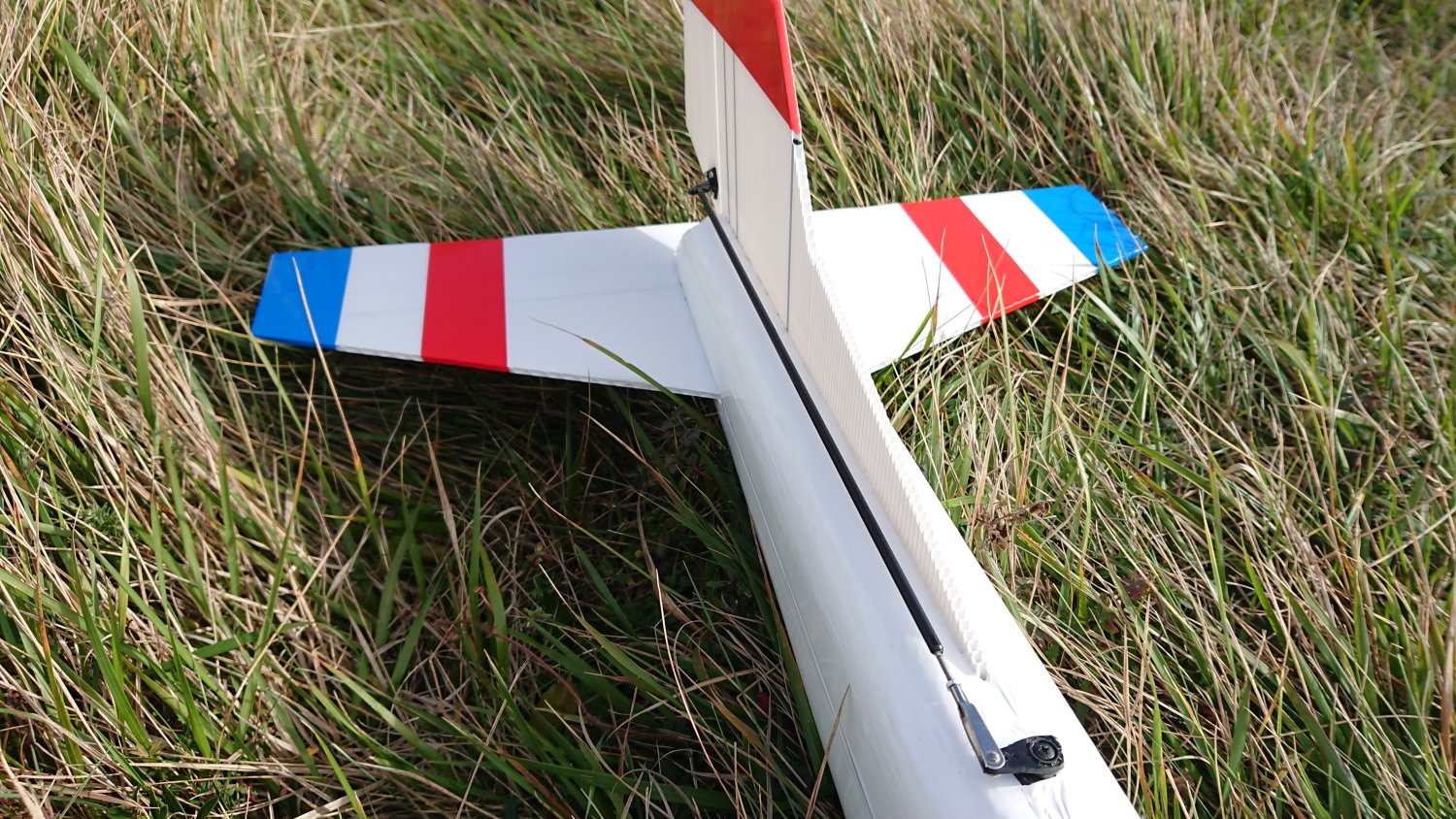

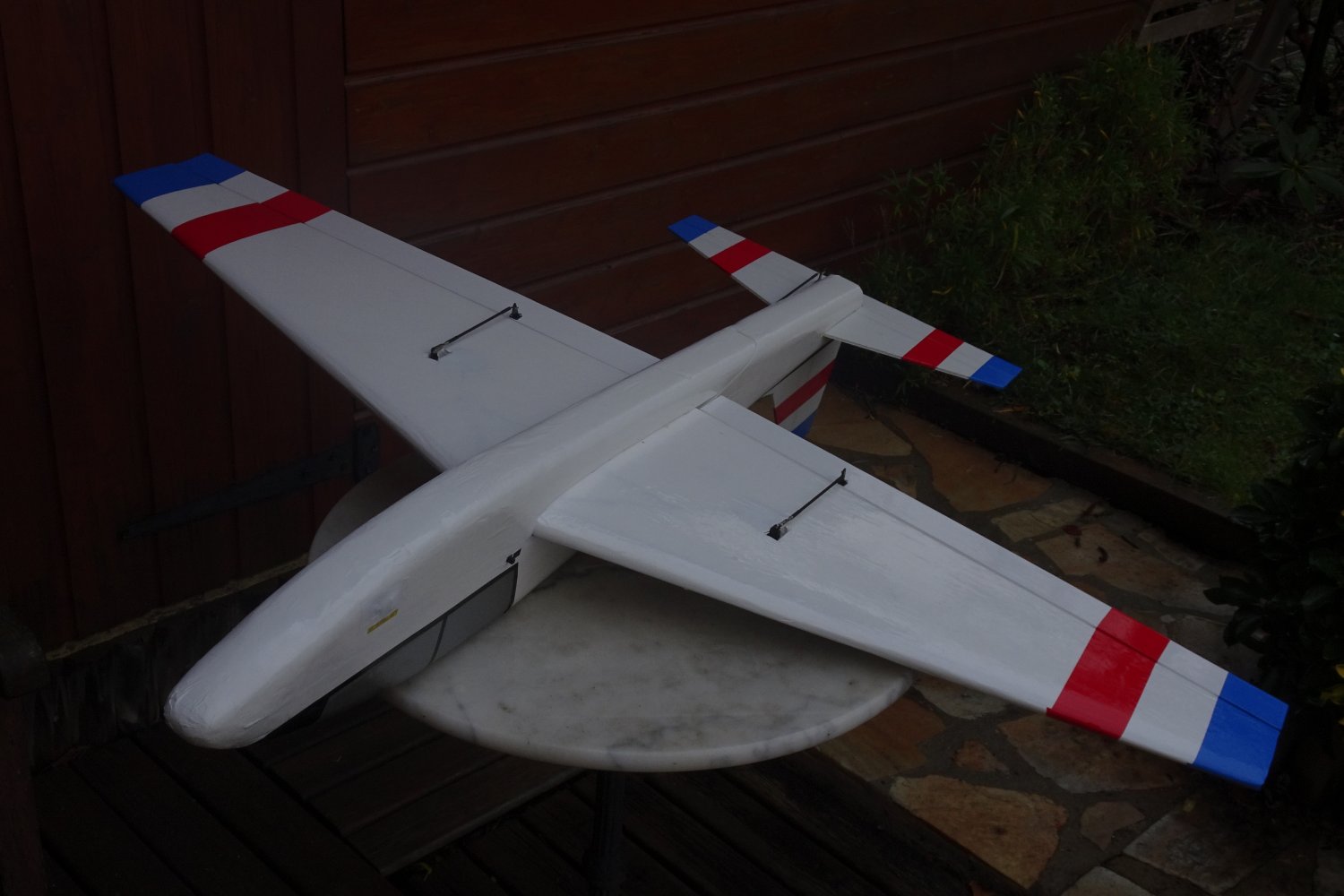

et décoration bleue et rouge au Vynil :

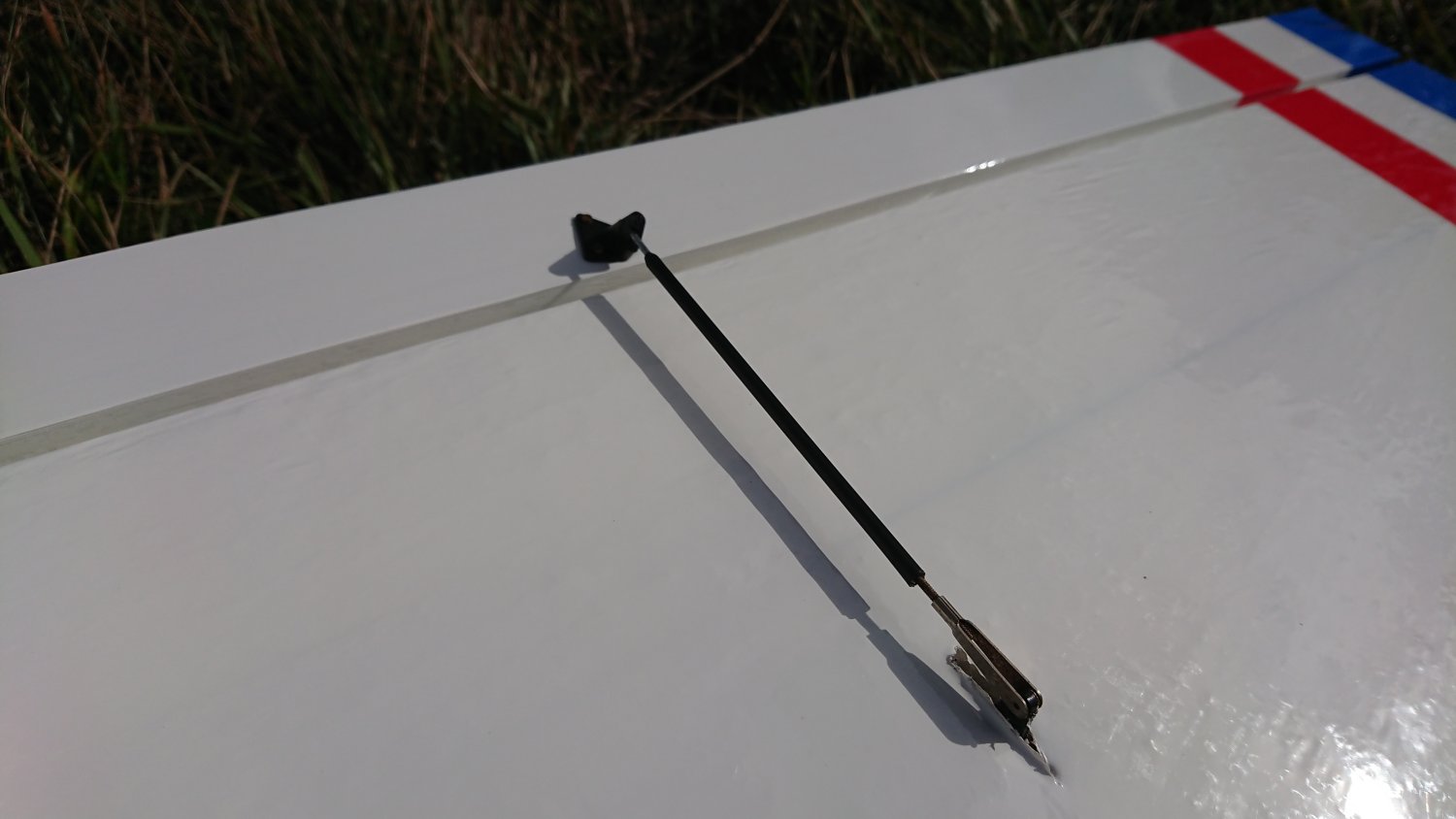

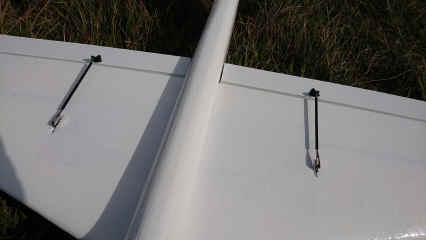

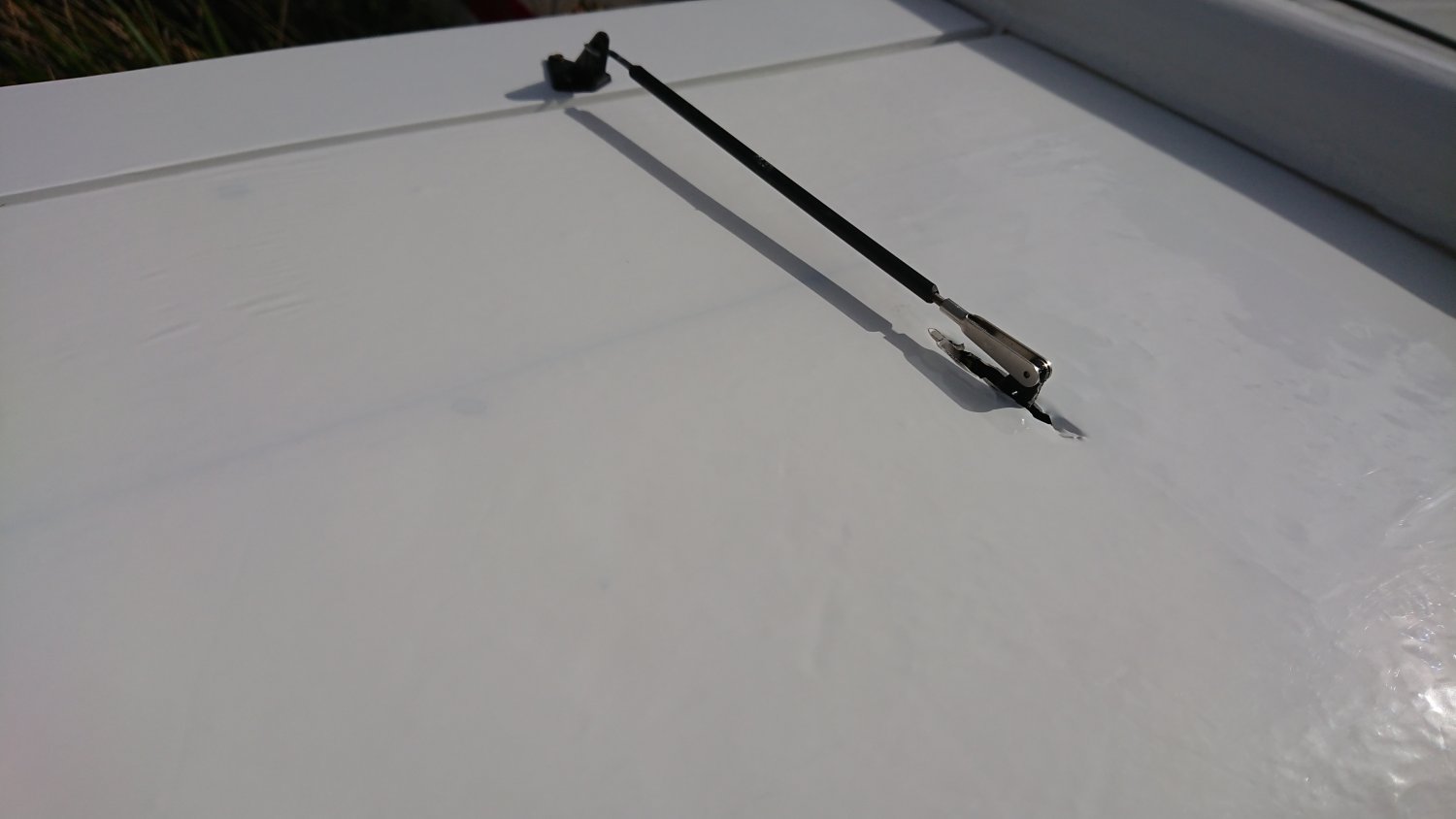

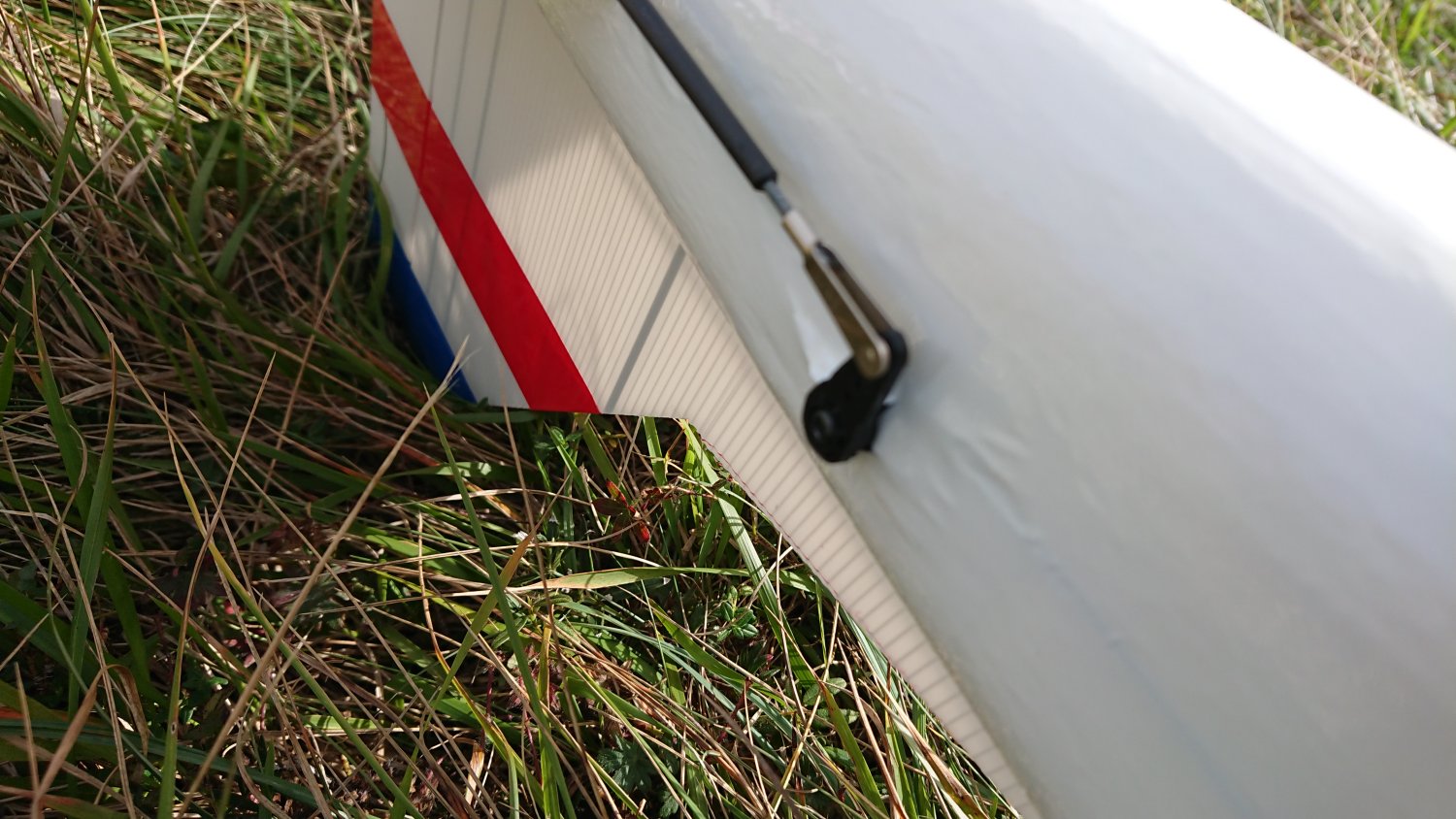

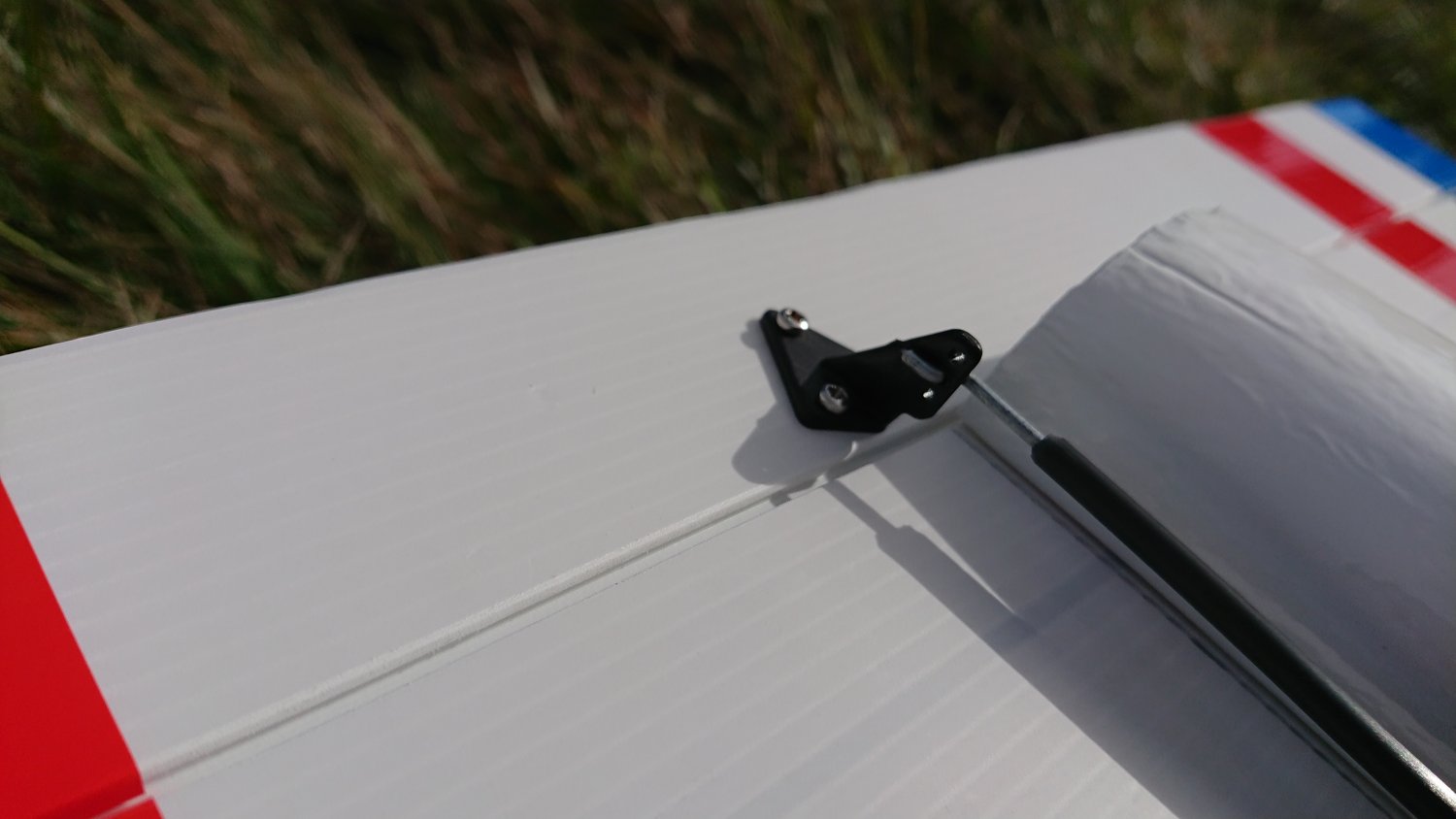

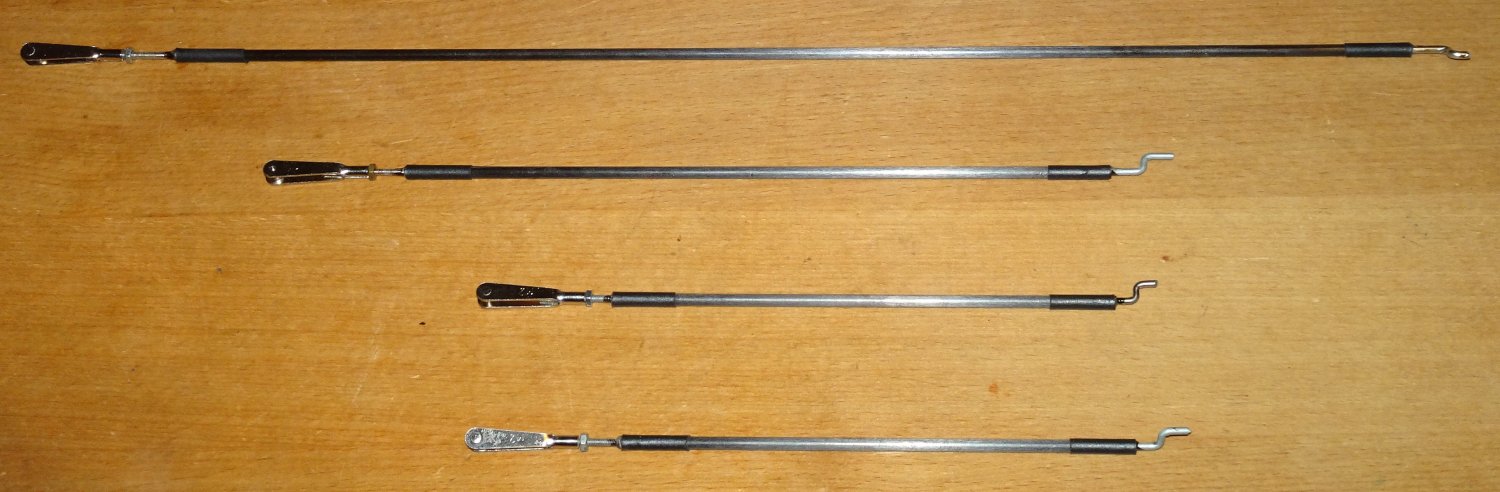

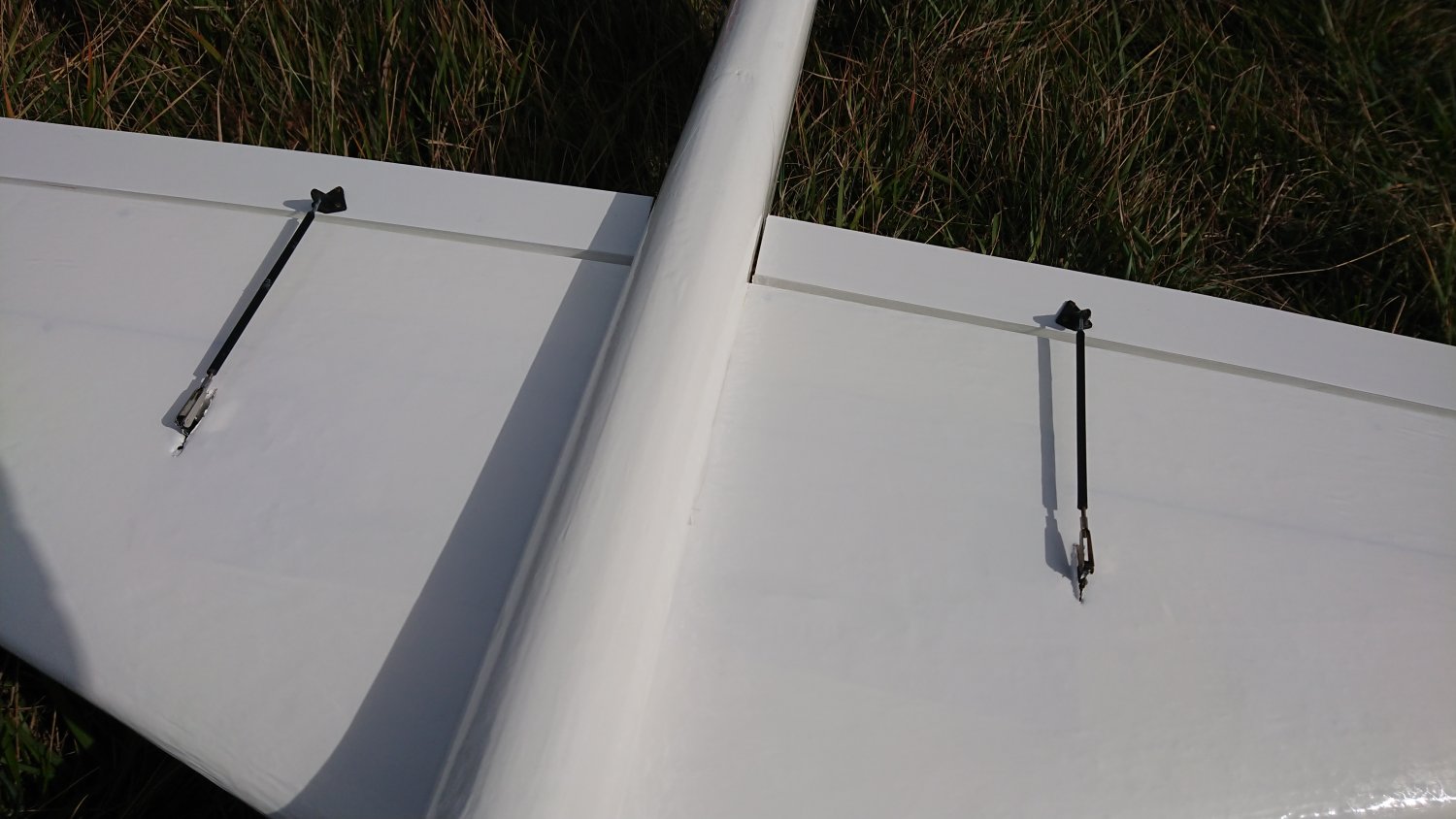

On finit par la mise en place des commandes des gouvernes :

Ajourt de 40gr de plomb dans le nez pour obtenir le centrage à 185mm du BdA, poids final 975gr
