CHAUFFAGE RADIO

Voici la description de la mise en oeuvre d'un système de chauffe à intégrer dans une housse pour garder bien au chaud vos mains l'hiver et conserver toutes vos capacités de pilotage !...

La base de départ est d'une part la housse vendue par Hobby-King : www.hobbyking.com/hobbyking/store/__11738__Turnigy_Transmitter_Glove_2_4Ghz_Neckstrap_Ready_.html

et le système de chauffage constitué d'un thermostat et de manchons chauffants : www.hobbyking.com/hobbyking/store/__14858__HobbyKing_Universal_Heater_System.html

Les manchons chauffants peuvent aussi servir à conserver au chaud 2 packs Lipo avant le vol pour qu'ils conservent toutes leurs performances. Des velcros sont prévus pour les tenir fermés.

La résistance de cet ensemble de chauffe est de 2 ohms, ce qui entraine un courant de 6A sous 12v et une puissance de 72W.

Un potentiomètre permet d'ajuster la température de chauffe grace à une sonde de température (LM35DZ) intégrée dans un des 2 manchons.

La documentation indique une utilisation avec des Lipo 2S et 3S ... c'est le point faible de cet ensemble qui en fait est prévu pour fonctionner sous 12v ou avec des accus NiCd ou NiMh qui ne risquent pas d'être détruit si leur tension descend à 0v. Avec des Lipos, c'est la mort assurée des packs presqu'à chaque utilisation !... En Lipo 3S, la consommation est quand même de plus de 5A soit une autonomie de 25 mn si la température est réglée plein badin !...

J'ai donc ajouté dans le thermostat un petit controleur de tension qui coupe le courant vers les manchons chauffants si la tension est trop basse et qui avertit alors l'utilisateur par un signal sonore pour lui permettre de débrancher le pack d'accu.

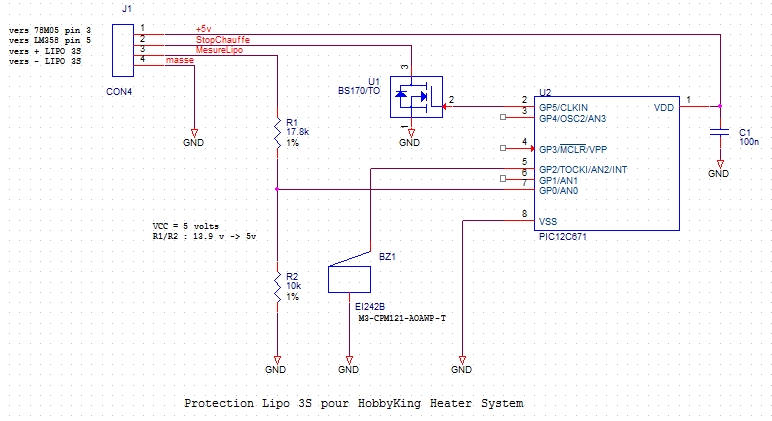

Voici le schéma électronique de ce montage, inspiré du montage Lipopic que j'avais créé il y a quelques années pour surveiller les Lipos en vol lorsque la télémétrie était encore rare :

Ce montage est prévu pour fonctionner avec des lipos 3S car il utilise le régulateur 5v du thermostat pour s'alimenter et celui-ci ne fonctionne pas bien en fin de décharge d'un Lipo 2S contrairement à ce que dit Hobby-King dans sa doc.

Les caractéristiques sont les suivantes :

- surveillance du Lipo 3S à la mise sous tension : 3 bips si tout est ok, 8 bips si tension trop faible ou trop forte

- contrôle de la tension lors de l'utilisation :

   - si tension supérieure à 9,9v : pas de bip et chauffe autorisée

   - si tension comprise entre 9 et 9,9v : bip régulier et chauffe désactivée

   - si tension inférieure à 9v : 8 bips puis arret des bips et chauffe désactivée

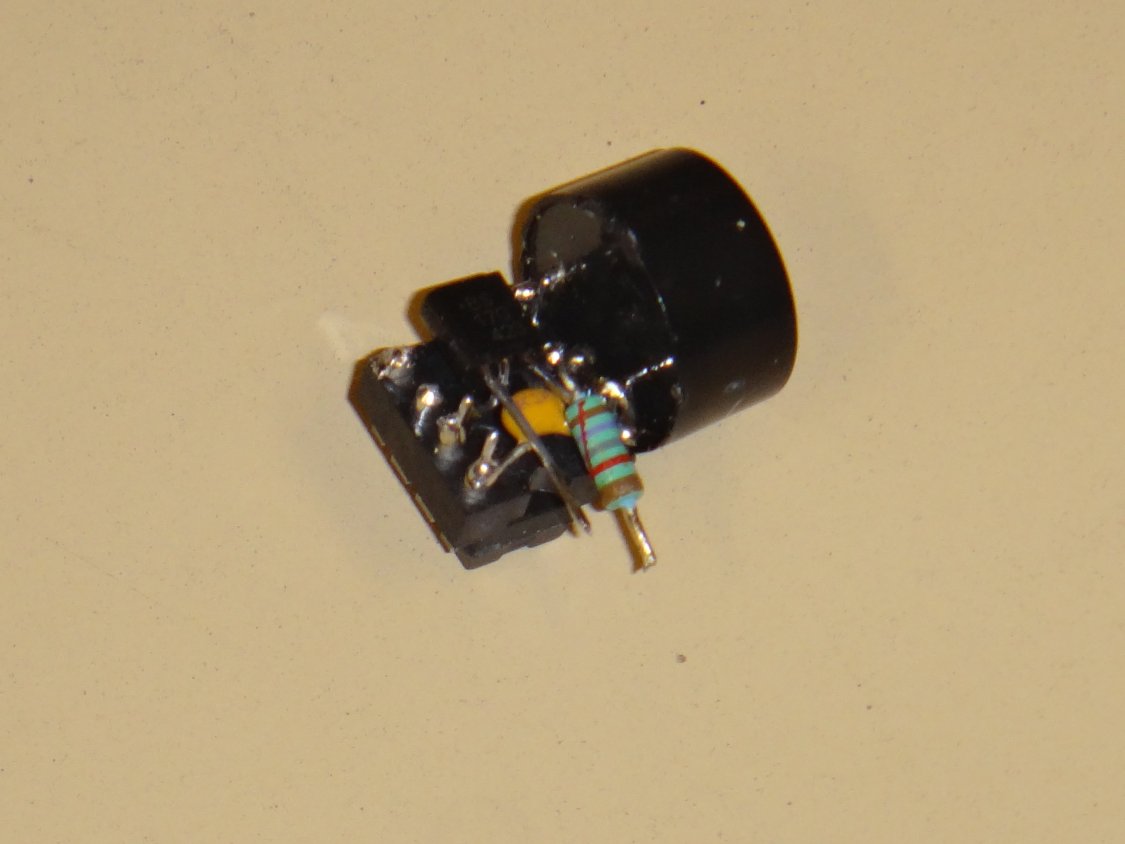

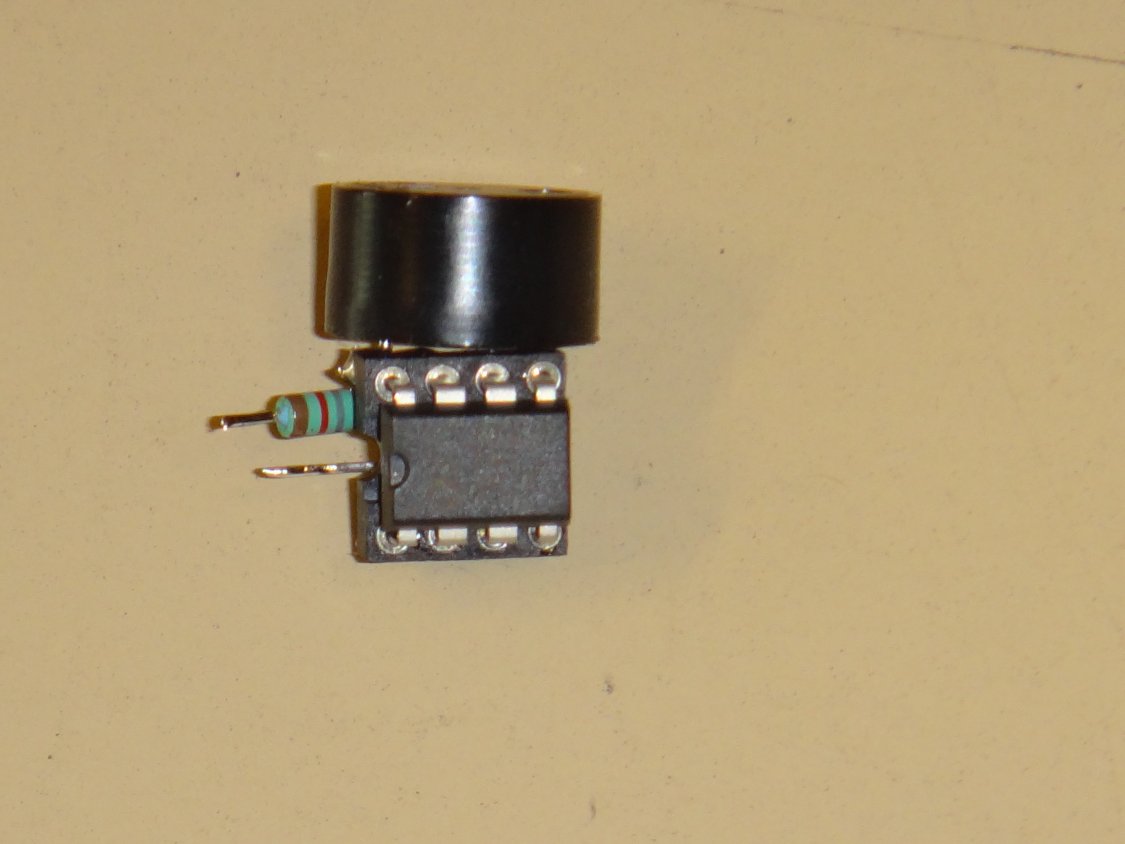

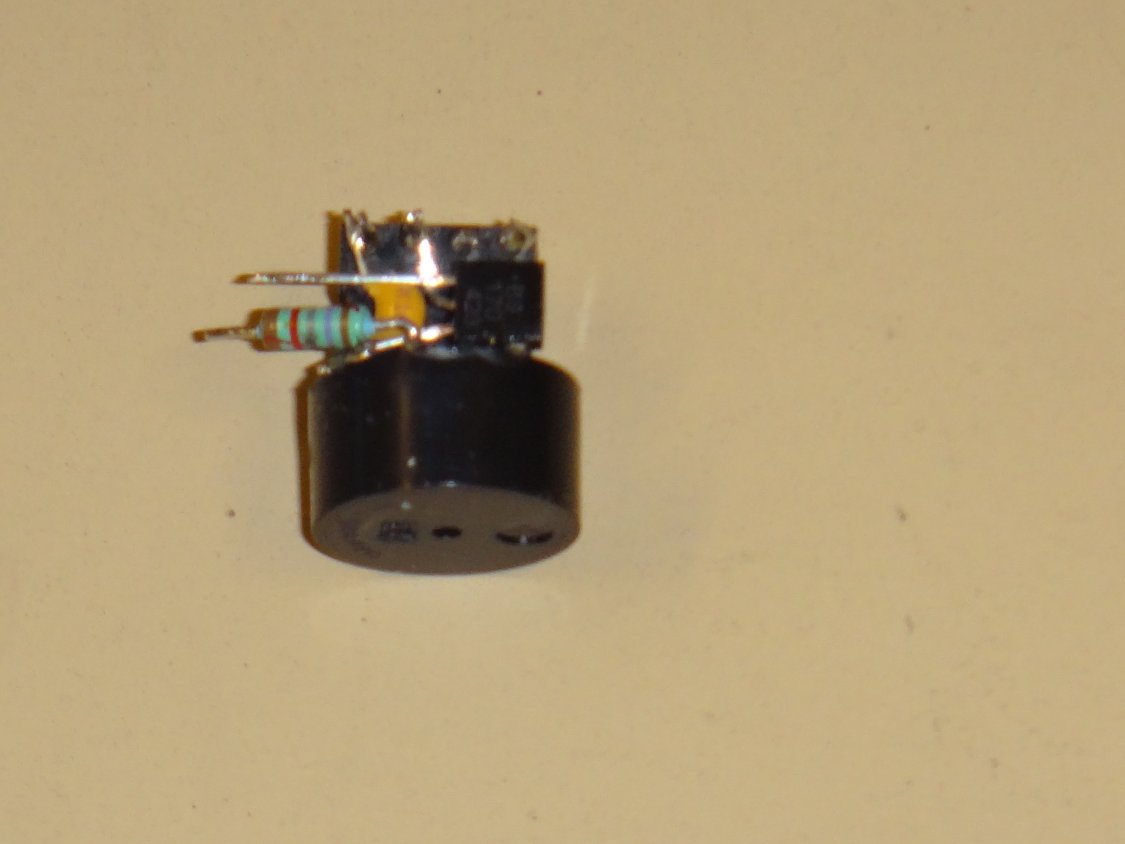

Le montage a été réalisé en l'air sans circuit imprimé. Voici quelques photos :

Télécharger le binaire et programmer le Pic12C671

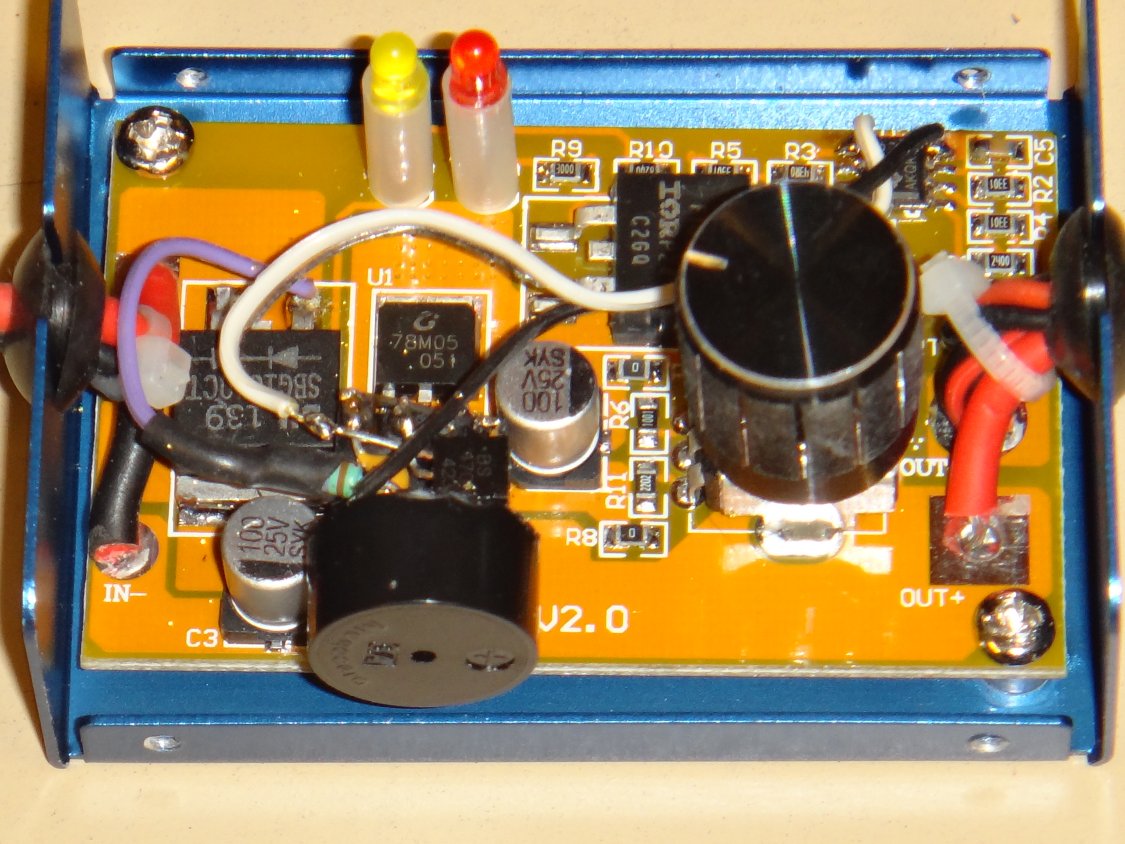

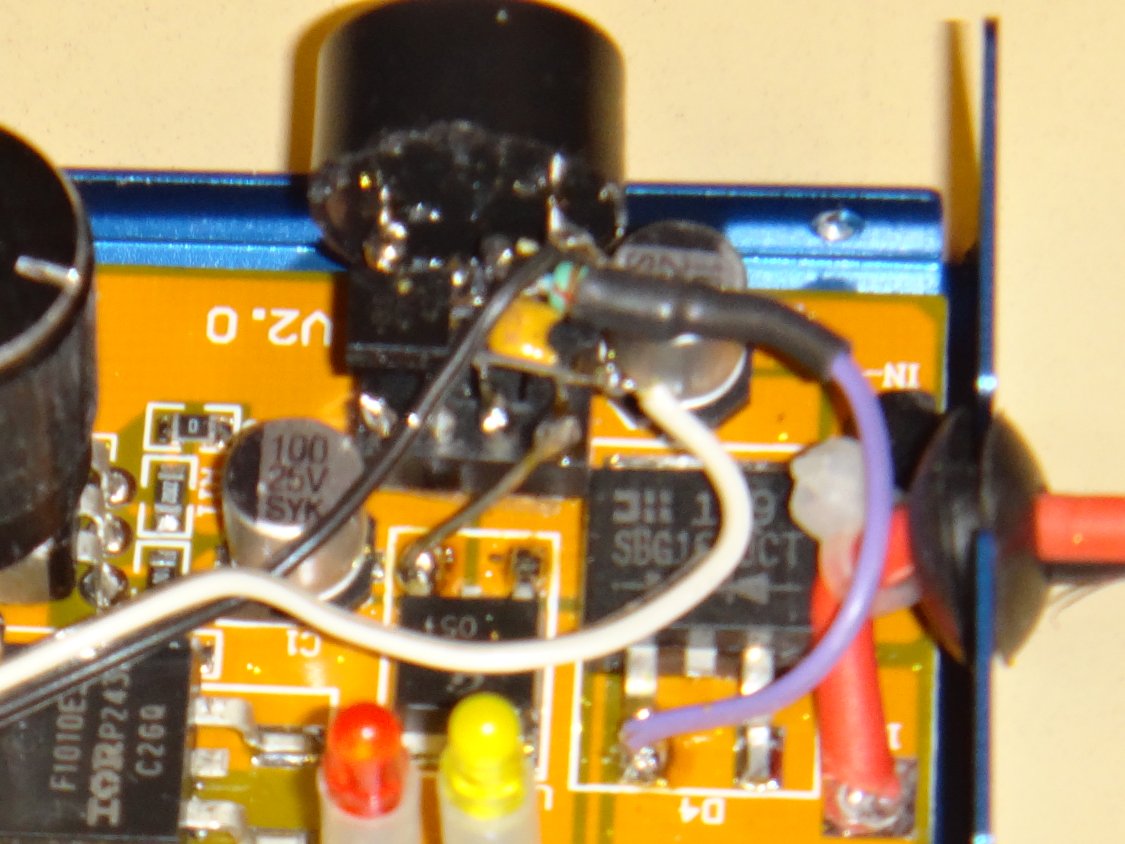

Intégration dans le boitier, branchement sur la pin 4(masse) et 5(StopChauffe) du LM358, sur la pin3(+5v) du 78M05 et sur la cathode de la diode(MesureTension) :

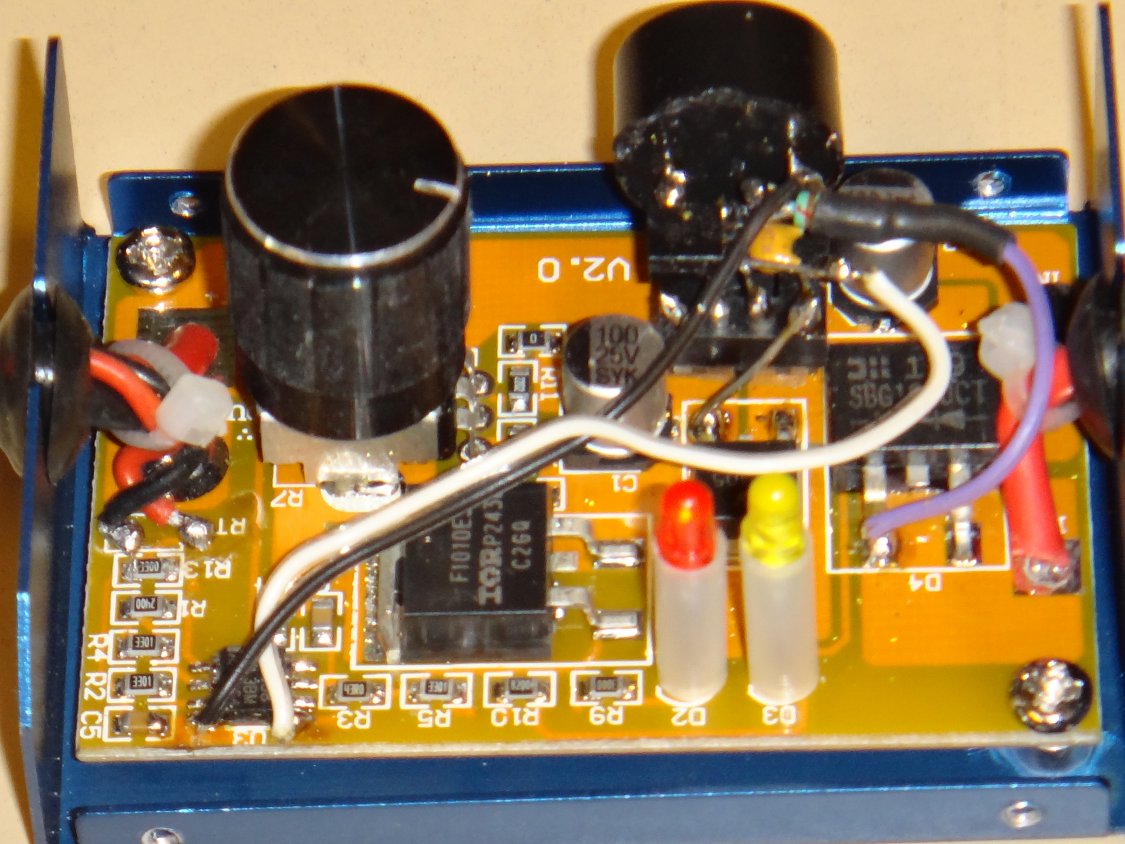

Le boitier est percé d'un trou pour laisser sortir le son du buzzer :

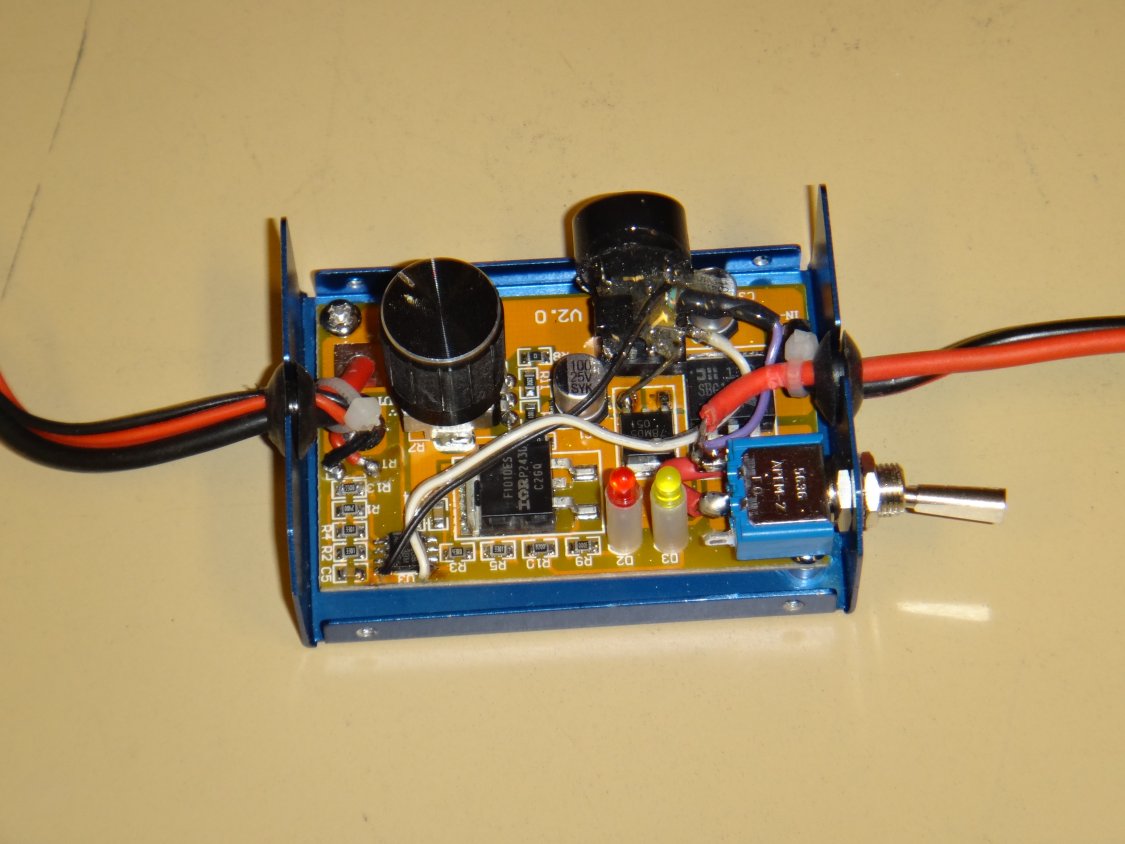

Un peu de colle epoxy sur le montage et ajout d'un interrupteur sur l'alimentation pour éviter de débrancher le pack entre 2 vols :

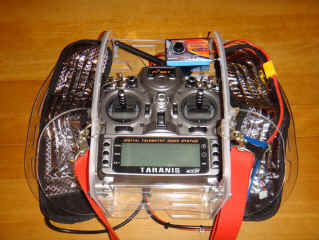

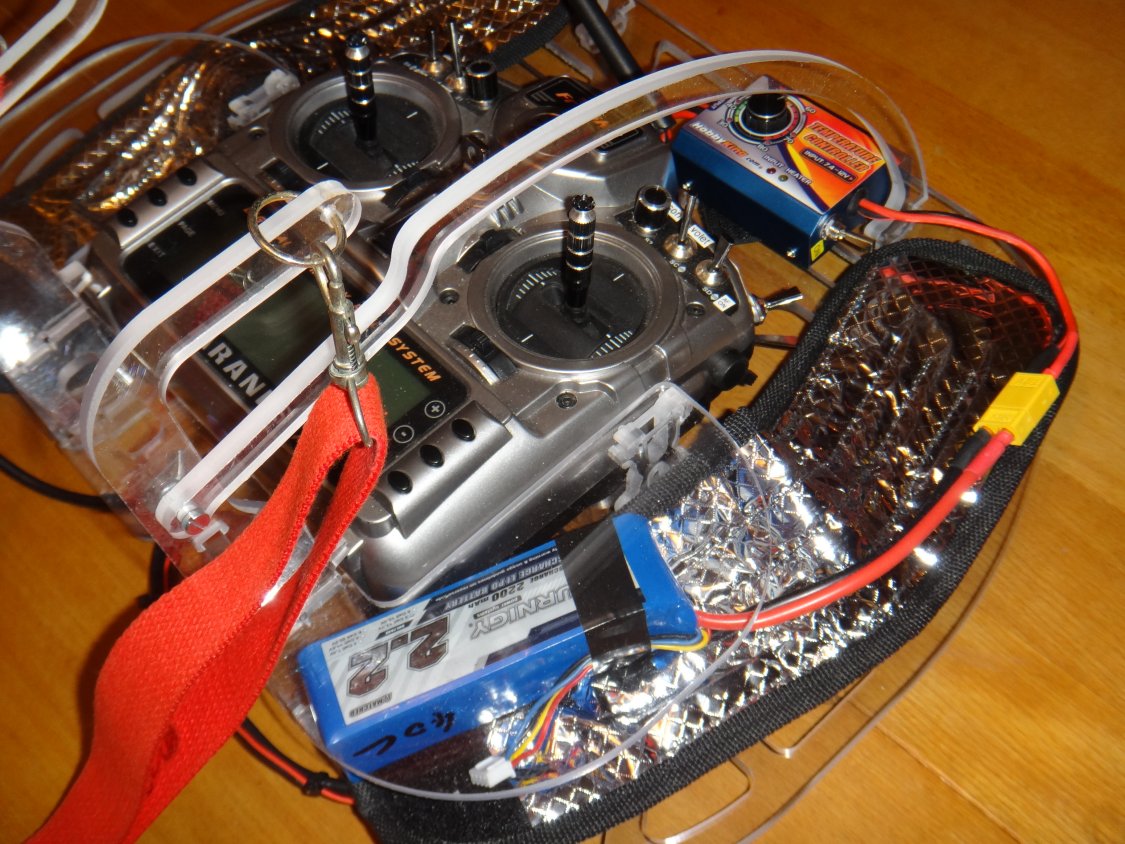

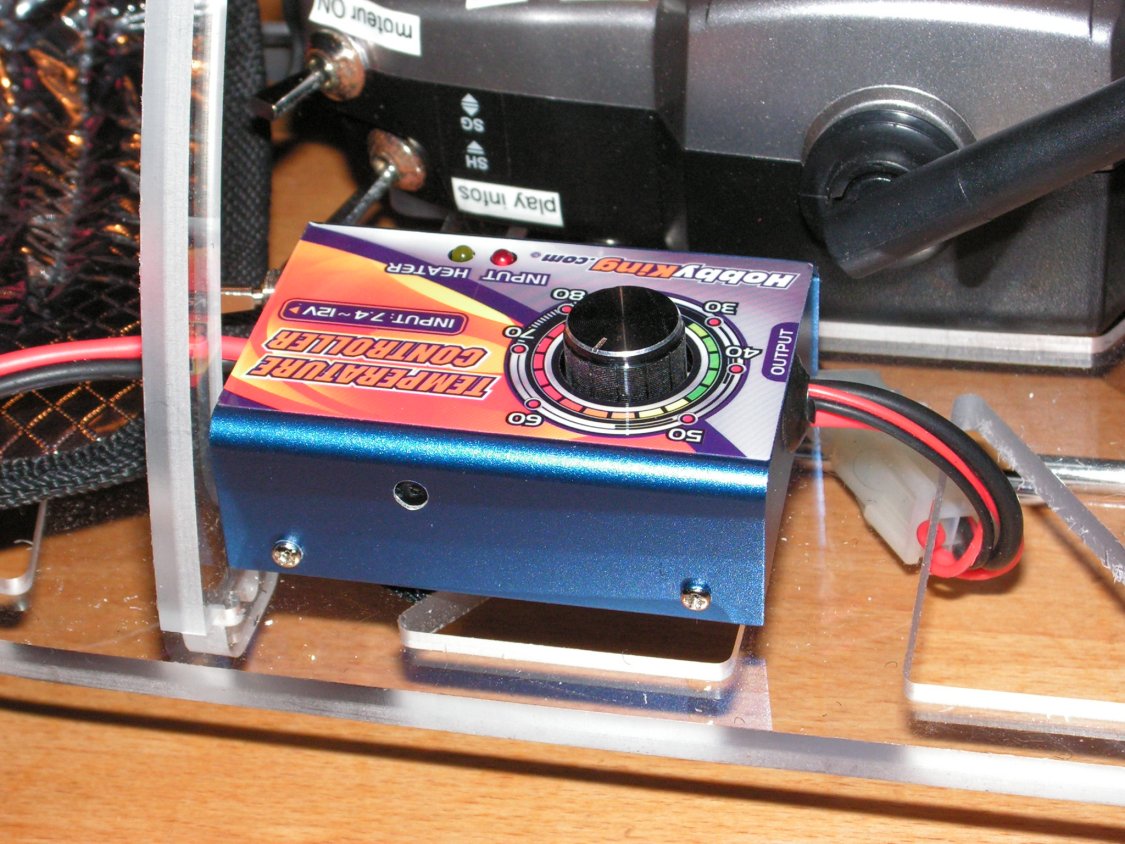

Intégration du système de chauffe dans la housse :

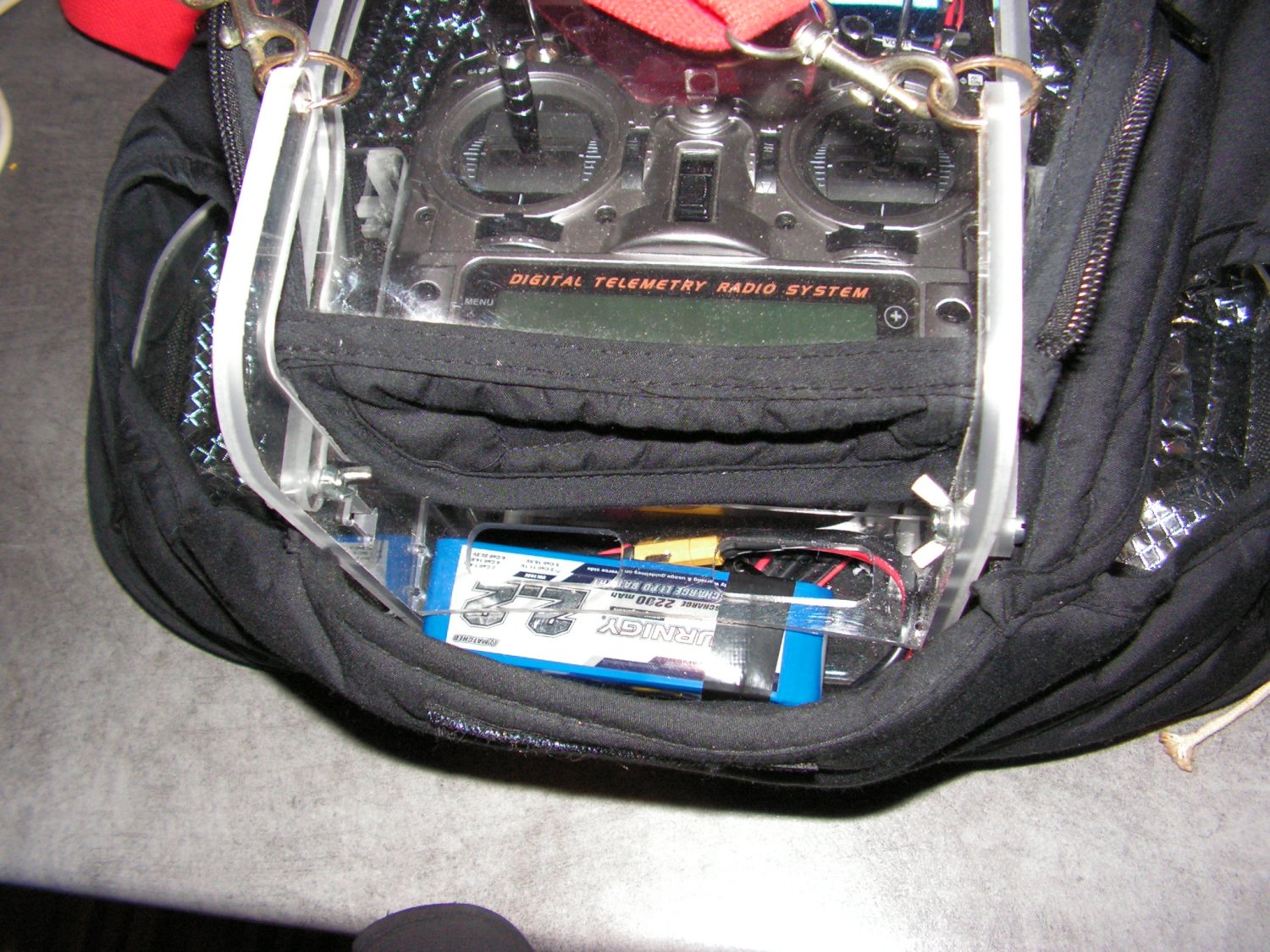

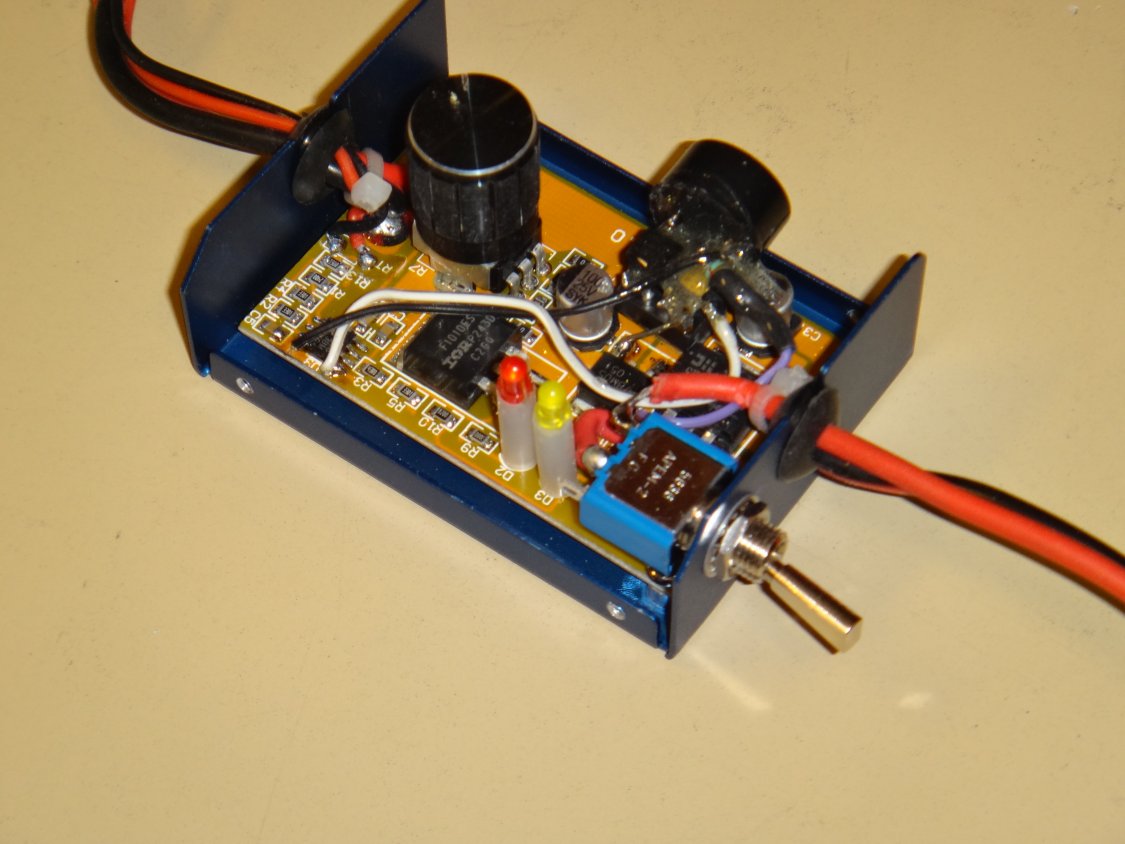

finalement le pack est mieux installé au plus près de soi pour moins sortir le poids et pouvoir le changer plus facilement :
